八联手动液压多路方向控制阀结构设计

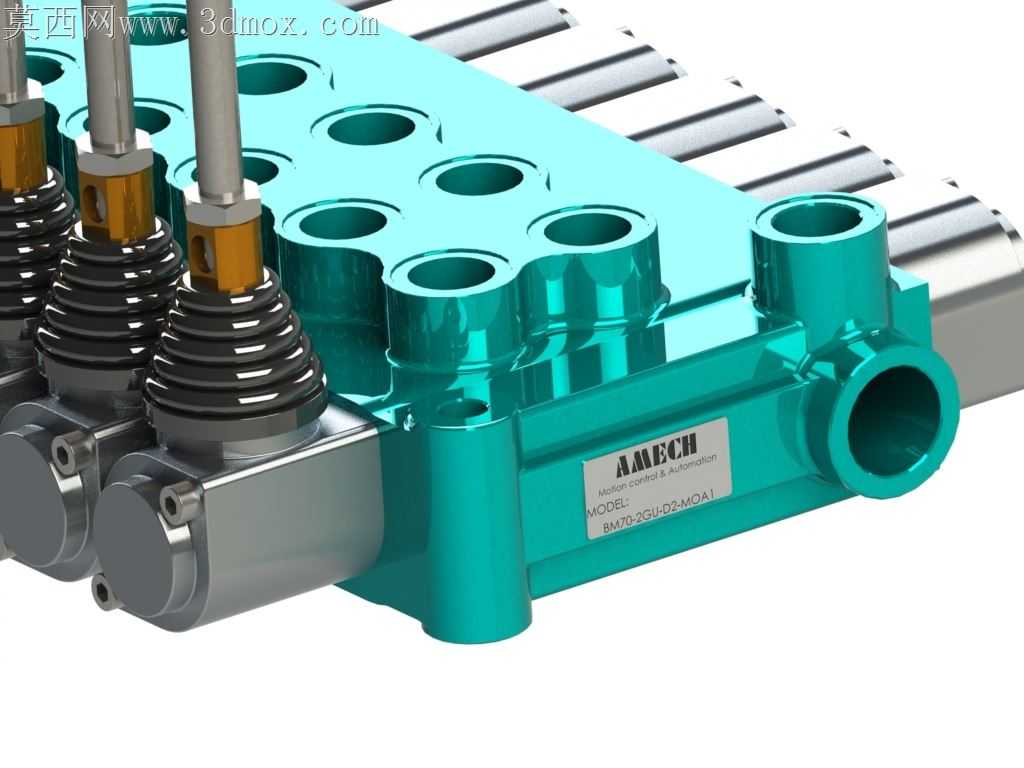

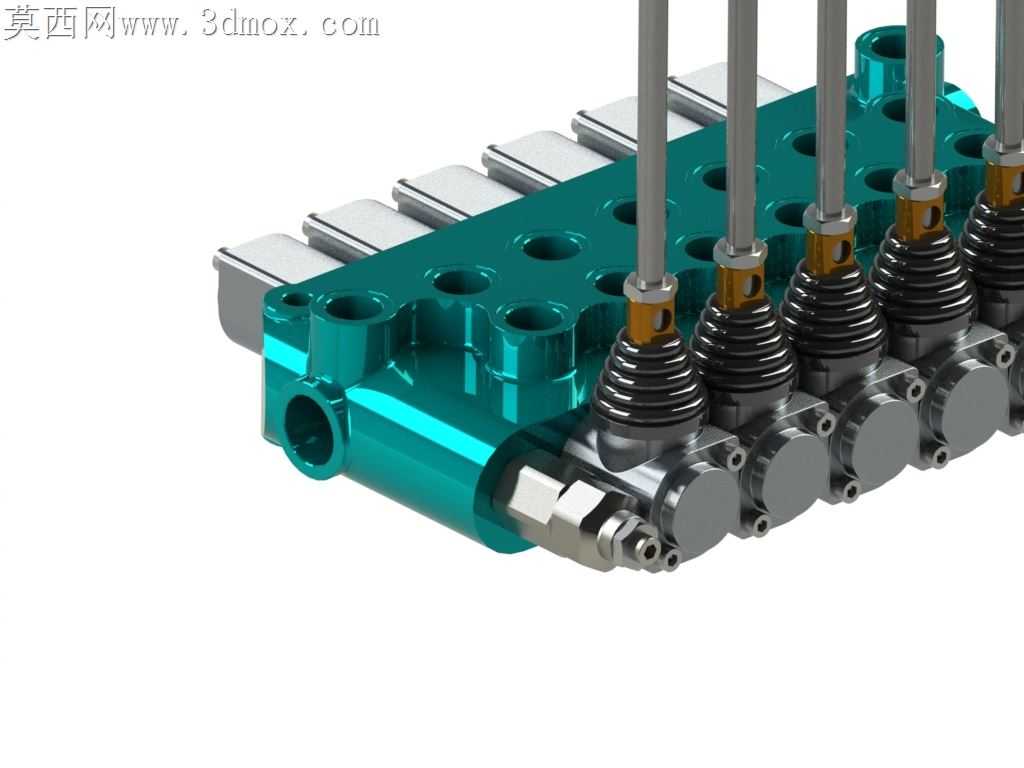

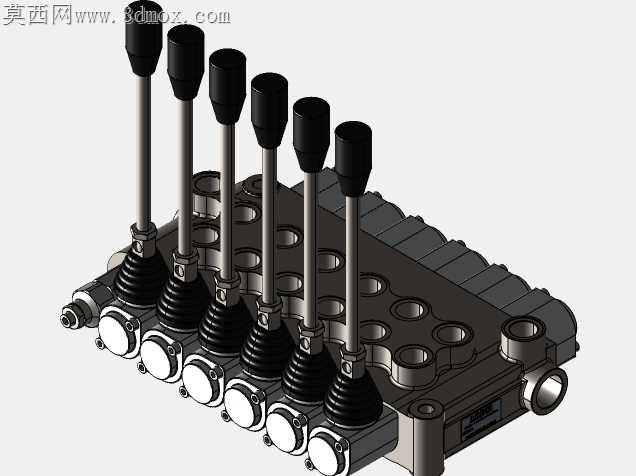

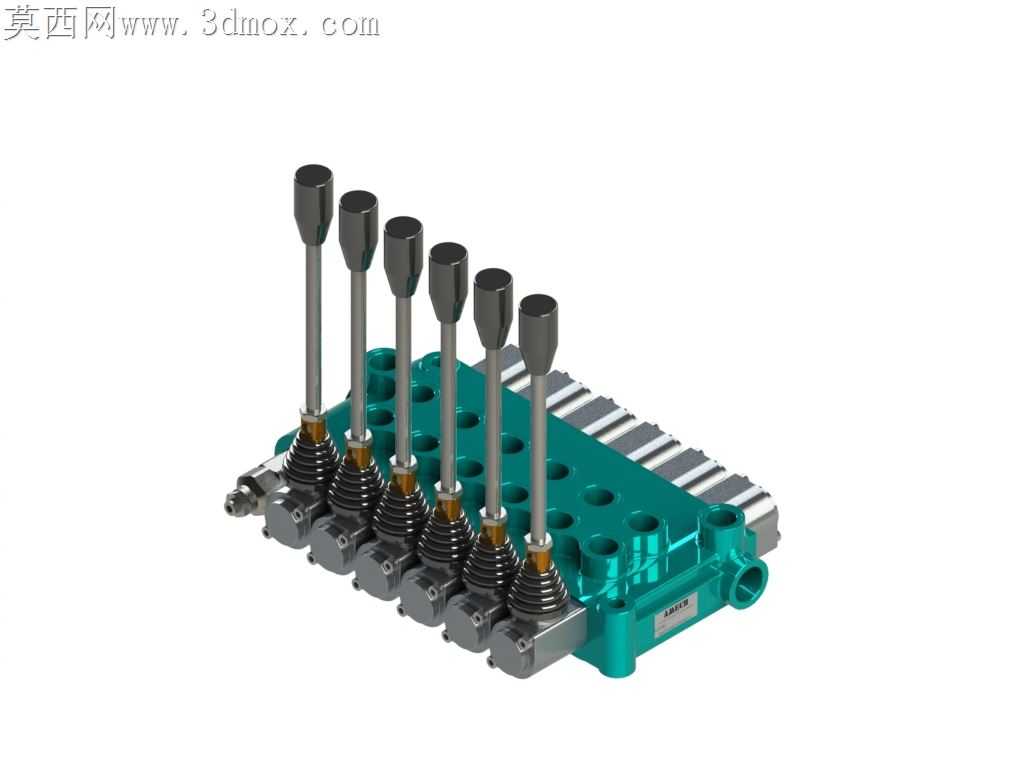

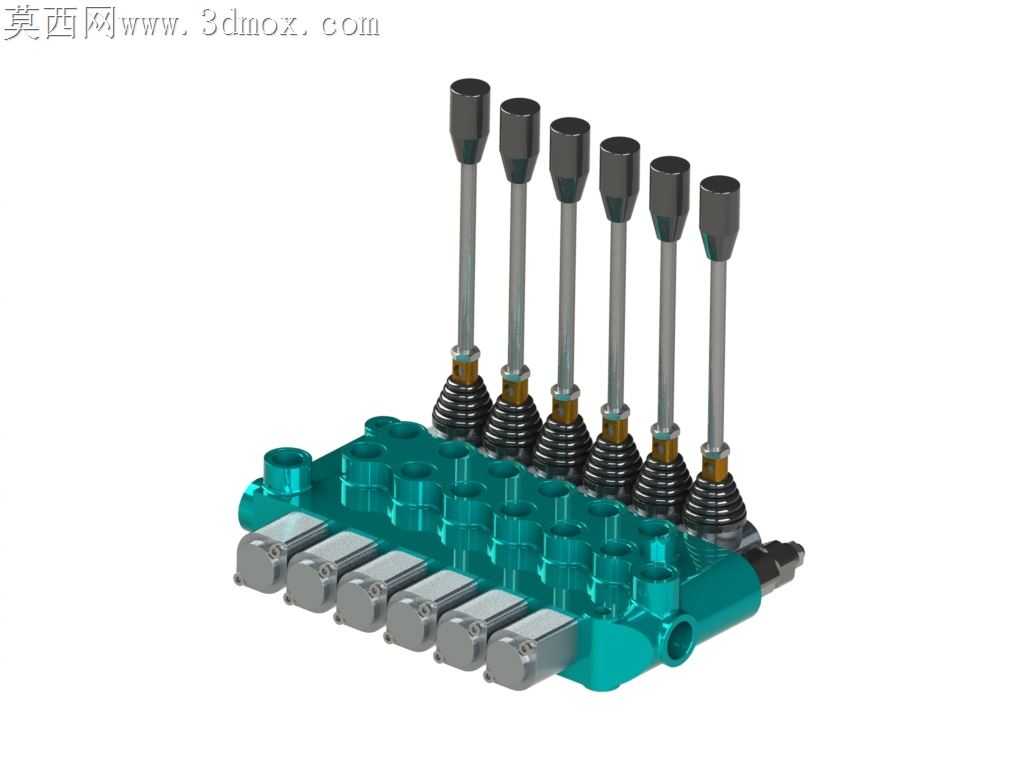

现场多路换向阀最常出现的操纵卡滞问题，大多源于阀杆与阀体配合段的同轴度偏差，以及防尘罩压缩量设计不当导致的侧向力附加。这款八联手动阀的每根操纵杆底部都做了球头铰接结构，铰接点与阀杆轴线的重合度控制在0.02mm以内，扳动操纵杆时不会给阀杆带来额外的径向分力，从根源上减少阀杆偏磨导致的内泄与卡滞风险。阀体上的进油通油孔采用等流道截面设计，每联阀片的进油口过流面积完全一致，避免多联同时动作时出现靠近进油口的联供油充足、远端联压力不足的流量分配偏差，适配工程机械多执行机构同步动作的工况需求。每根操纵杆根部的波纹防尘罩采用嵌套式安装结构，防尘罩下端卡入阀片上的环形凹槽，上端与操纵杆杆身过盈配合，过盈量控制在0.3-0.5mm，既不会因为过盈量太大阻碍操纵杆扳动，也不会因为间隙过大让粉尘、泥水进入阀杆配合面，适配户外施工的多尘潮湿环境。阀片之间的密封槽采用矩形截面设计，密封垫压缩量设定为厚度的18%，既保证相邻阀片之间的高压密封不渗漏，又不会因为压缩量过大导致阀片叠装时出现累积高度偏差，影响整体安装尺寸的一致性。操纵杆的手柄部分做了滚花防滑处理，手柄与杆身采用过盈压装加横向销钉固定，频繁扳动也不会出现手柄松脱转动的问题。阀片上的安装孔位做了锪平处理，螺栓紧固时不会因为安装面不平整导致阀片变形，阀杆孔的圆度公差控制在0.008mm以内，保证阀杆往复运动时的顺滑度。回油通道做了扩径处理，回油背压比常规多路阀降低15%左右，减少系统发热，长时间连续作业时油温升高速率更平缓。每联阀片上的定位钢珠槽做了圆弧过渡，钢珠落入定位槽时没有生硬的撞击感，操纵手感更清晰，不会出现跳位、定位不准的问题。
