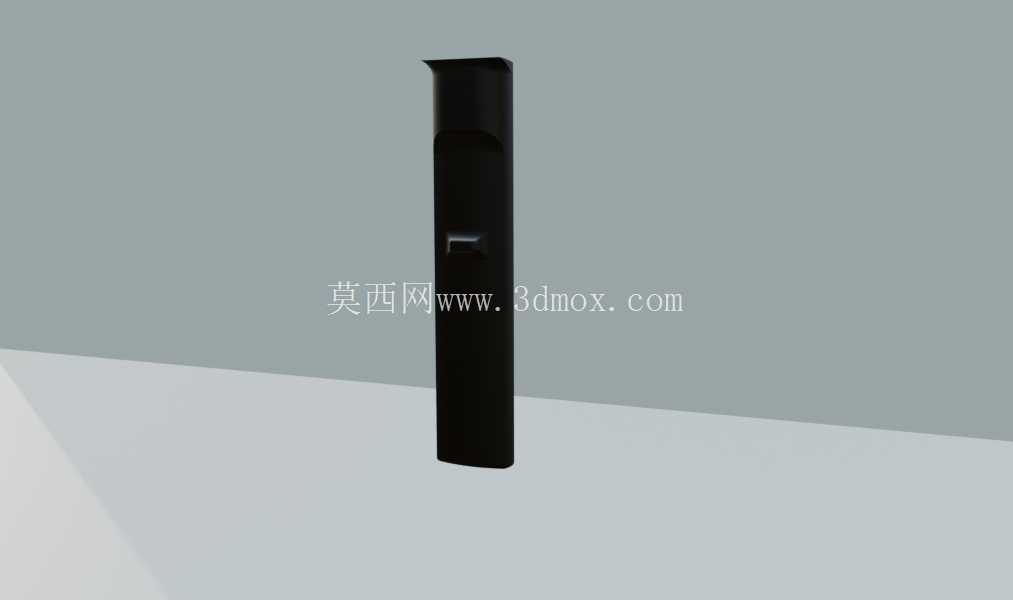

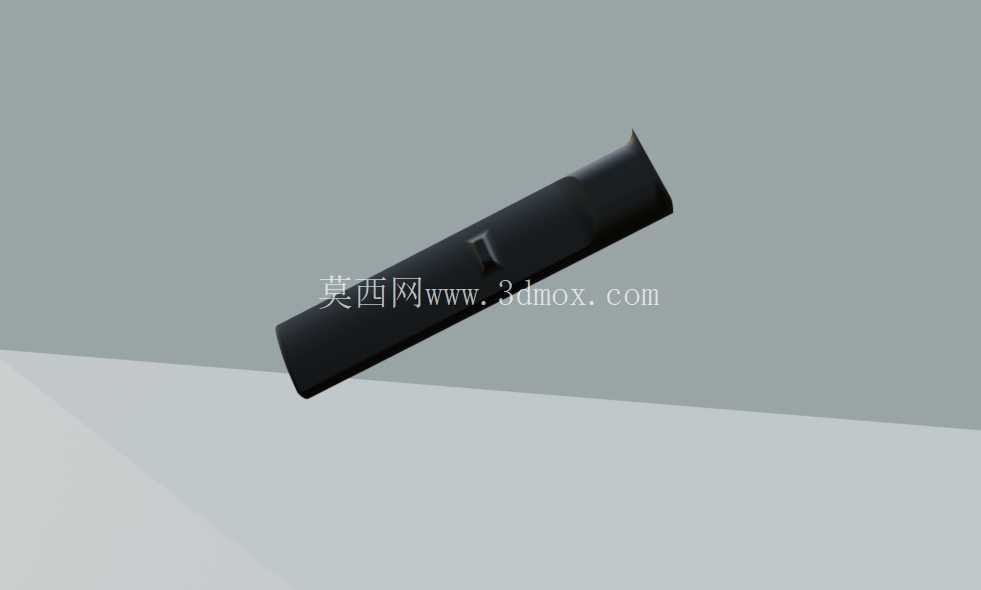

大疆Mavic遥控器外置信号天线结构

日常航拍作业里，不少飞手都遇到过楼宇遮挡、远距离飞行时遥控器信号跳变的问题，这款适配大疆Mavic系列遥控器的外置天线，正是针对这类场景做的结构优化设计。从实际使用场景来看，不管是城市复杂电磁环境下的低空航拍，还是山地、林区等遮挡较多区域的远距离航测作业，天线的信号增益表现直接决定了飞行安全边界，很多飞手会自行改装外置天线来提升信号覆盖范围，这款结构件就是这类改装方案里的核心外壳承载部件。

从功能特性上看，这个天线外壳采用流线型长条结构，整体做了圆弧收边处理，既可以降低户外使用时的风阻，也能避免尖锐边角在携带过程中刮擦遥控器机身或者收纳包。外壳内部预留了标准的天线振子安装腔，腔体尺寸匹配常用的2.4G/5.8G双频振子规格，不需要额外做结构裁切就能直接装入振子与馈线，腔体边缘做了定位筋位，装配时可以直接卡入振子基座，避免飞行过程中振子移位导致信号方向偏移。外壳靠近安装端的位置做了卡扣式连接结构，不需要额外打胶或者螺丝固定，就能卡在遥控器原有的天线安装位上，拆装都很方便，日常收纳时可以快速取下，不会增加遥控器的整体收纳尺寸。

设计思路上，这款结构没有做多余的装饰性造型，所有曲面和结构都服务于实际使用需求：外壳外壁做了细微的磨砂纹理处理，户外手持操作时不容易打滑，哪怕手上沾有汗液或者少量雨水，也能稳定调整天线角度；天线的转动连接位预留了0.2mm的阻尼间隙，调整到任意角度都能保持固定，不会因为飞行时的风阻自行下垂偏移角度，保证信号辐射方向始终对准飞行区域。考虑到户外使用的环境复杂性，外壳的壁厚做了均匀化处理，整体壁厚控制在1.8mm，既保证了足够的结构强度，意外跌落时不会轻易开裂，也不会因为壁厚过大增加不必要的重量，长时间手持遥控器操作不会增加额外的负重感。

从安装边界尺寸来看，天线整体长度控制在12cm左右，安装后突出遥控器机身的长度不超过10cm，不会和遥控器上的摇杆、功能按键产生干涉，哪怕是安装了手机支架的情况下，调整天线角度也不会碰到手机屏幕。外壳的出线孔位置做了圆角过渡处理，馈线从腔体引出时不会被硬边割破绝缘层，长时间弯折馈线也不容易出现线芯断裂的问题。安装位的卡扣尺寸完全匹配Mavic系列遥控器原天线的安装基座，替换原天线时不需要对遥控器机身做任何打磨或者改装，直接拆下原天线就能卡入这款外置天线的基座，普通飞手不需要专业工具就能完成改装操作。

实际作业验证中，这款天线结构的信号辐射方向图保持了良好的全向性，在水平方向360度范围内信号增益波动不超过2dB，不需要频繁调整天线角度就能保持稳定的信号连接，在无遮挡环境下的有效控制距离比原装天线提升约40%，在有楼宇遮挡的城市环境下，信号穿障能力也有明显提升，能有效减少信号断连的风险。外壳的结构设计也充分考虑了量产工艺，所有拔模角度都控制在1.5度以上，没有倒扣结构，不管是采用注塑工艺还是3D打印做样件，都能顺利脱模，不需要做复杂的滑块结构，能有效降低生产和打样的成本。针对不同的使用需求，外壳上还预留了可选的标识丝印位，用户可以根据自己的使用习惯标注频段或者安装方向，避免装反导致信号方向错位。
