PedrolloTop5水压叶轮结构设计

这款Pedrollo Top 5配套的水压叶轮，主要适配小型家用增压泵、井用提水潜水泵以及小型给排水系统的离心泵端，在民用供水、小型景观水循环、低层建筑二次增压这类场景中，是决定泵组水力效率的核心过流部件。从实际工况适配来看，这类叶轮常年接触带微小砂石颗粒的水体，运行过程中需要持续承受水流的交变冲击，同时还要兼顾小功率电机的扭矩输出特性，不能出现流道设计不合理导致的负载超差问题。

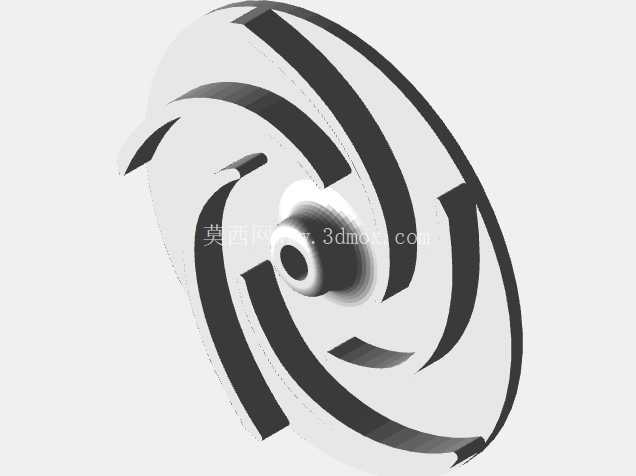

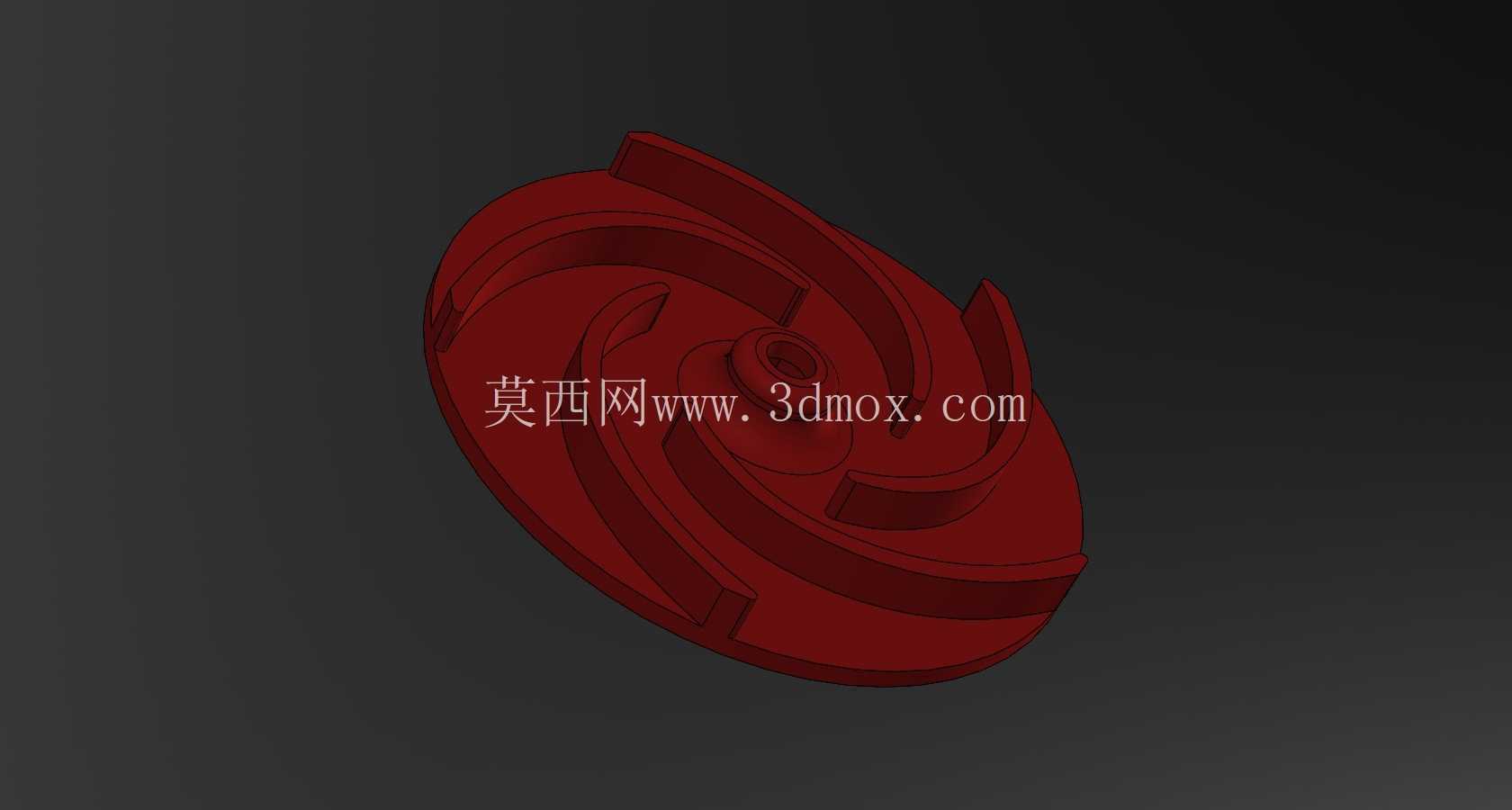

从结构设计逻辑上，这款叶轮采用闭式后弯叶片构型，叶片数选取适配低比转速泵的水力参数，流道从轮毂处的进水口沿径向逐步扩展，能够在水流进入叶轮流道后平稳完成能量转换，避免流道突变造成的局部涡流损失，降低泵组运行时的水力噪声。叶轮的进水口采用圆弧过渡的喇叭口构型，能够减少进水侧的冲击损失，匹配泵体的吸水室流道，让水流以更均匀的流态进入叶片做功区域，提升小流量工况下的运行稳定性，避免小流量区容易出现的压力脉动问题。

在安装边界设计上，叶轮中心的轴孔采用与泵轴过盈配合的公差设计，轴孔端部设置有定位台阶，装配时可以直接抵靠泵轴的轴肩完成轴向定位，不需要额外调整叶轮的轴向窜动量，能够保证叶轮出口与泵体导叶或者压水室的对中精度，减少容积损失。叶轮的背部设置有平衡筋结构，能够平衡叶轮运行时产生的部分轴向力，降低泵组机械密封和轴承的轴向负载，延长易损件的更换周期。叶轮的外径尺寸严格匹配Pedrollo Top 5泵体的压水室水力尺寸，安装后叶轮外缘与泵体腔壁的间隙控制在合理范围，既不会因为间隙过小出现运行擦碰，也不会因为间隙过大造成回流损失，影响泵组的整体效率。

从材料适配的角度，这款叶轮的结构壁厚设计兼顾了3D打印工艺的成型特性，叶片的最小壁厚满足ABS材料打印的强度要求，同时流道表面的过渡圆角设计，能够减少打印过程中的支撑添加，降低后期表面处理的工作量。按照实际使用的工艺要求，采用ABS材料打印完成后，通过丙酮蒸汽进行表面抛光处理，可以大幅降低流道表面的粗糙度，减少水流与壁面的摩擦损失，同时提升叶轮表面的抗冲蚀能力，在接触带微小颗粒的水体时，能够减缓颗粒对叶片前缘的冲蚀磨损，延长叶轮的实际使用寿命。

在实际选型替换场景中，这款叶轮的安装尺寸完全匹配原装Pedrollo Top 5泵的装配接口，当原装叶轮因为气蚀、颗粒冲蚀出现叶片缺损、效率下降时，可以直接替换使用，不需要对泵体或者泵轴进行二次加工。设计过程中针对原型零件的硬度不足问题，在叶片根部做了圆角加强处理，提升叶片根部的结构强度，避免叶轮在遇到大颗粒卡滞时出现叶片断裂的问题，同时保留了原叶轮的水力型线，保证替换后泵组的流量、扬程参数与原装零件保持一致，不会出现性能偏差。

从水力性能的匹配来看，这款叶轮的叶片出口角设计经过优化，在额定转速下能够匹配对应功率电机的运行负载，不会出现过载烧机的问题，同时在关死点工况下的轴功率控制在合理范围，提升泵组在阀门误操作等极端工况下的运行可靠性。叶轮的前盖板与后盖板采用等强度设计，在满足水压强度要求的前提下尽可能降低叶轮的自身重量，减少泵轴启动时的转动惯量，降低电机启动时的电流冲击，提升小型家用泵的用电安全性。
