150毫米口径牛顿反射望远镜调焦镜筒结构

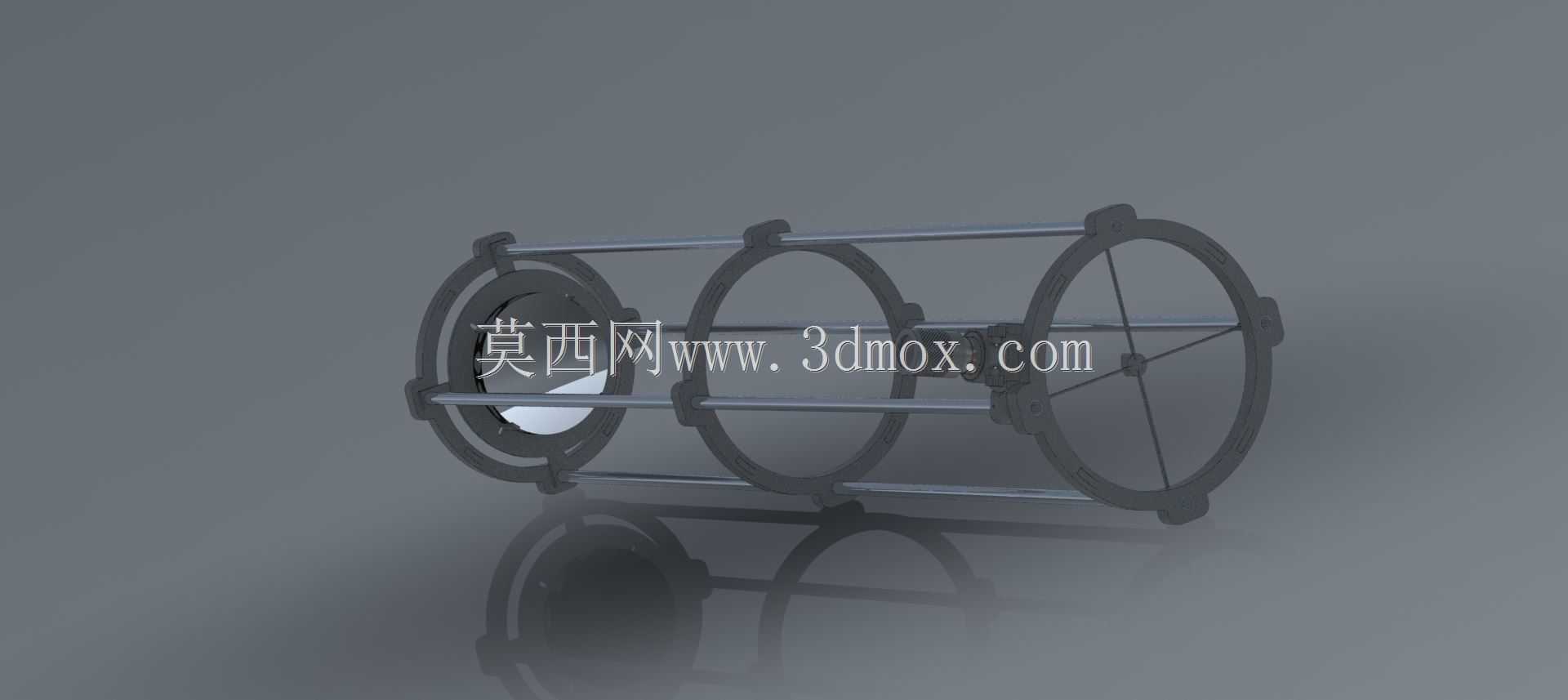

　　这套光学观测设备的镜筒支撑结构，核心围绕150毫米口径反射式光学系统的安装需求展开，适配1.25英寸规格的调焦组件使用，整体采用桁架式开放式布局，区别于传统封闭镜筒的厚重设计，在保证结构刚性的前提下尽可能压缩整体重量，适配户外便携观测的使用场景。从实际使用场景来看，这类结构主要面向业余天文观测、青少年科创实践、小型光学设备改装等领域，使用者往往需要频繁携带设备往返于不同观测点位，甚至需要在野外无辅助工具的条件下完成快速拆装，因此结构的可拆卸属性是设计阶段的核心考量点。整套结构的所有连接部位均采用无胶化的机械限位配合，镜筒的支撑拉杆与两端的镜座、副镜支架采用插接加径向顶丝的固定方式，不需要专用工装就能完成拆解，

　　拆分后的单个部件尺寸都能放入常规尺寸的便携收纳包内，解决了大口径反射镜运输不便的痛点。在功能特性上，镜筒的轴向长度预留了足够的调节余量，调焦座的安装位采用标准接口尺寸，能够兼容市面上多数在售的1.25英寸调焦器，使用者可以根据自身观测需求更换不同行程的调焦组件，也可以直接搭配目镜、摄影卡口等配件实现目视观测或者行星摄影的功能。主镜座的安装面预留了三个调节顶丝的安装位，能够实现主镜光轴的三自由度微调，保证反射镜的光轴与副镜、调焦座的中心同轴，满足光学系统的精度要求；副镜支架采用四筋式支撑结构，在保证副镜安装稳定性的同时，尽可能减少支撑筋对入射光路的遮挡，降低衍射效应对成像质量的影响。设计思路上，

　　整套结构完全适配熔融沉积成型的3D打印加工工艺，所有部件的壁厚均控制在1.8到2.5毫米之间，既避免了壁厚过大导致的打印翘曲问题，也能保证部件在日常使用中不会因为轻微磕碰发生断裂；所有安装孔位均预留了0.2毫米的装配公差，打印完成后只需要简单去除支撑毛刺就能完成装配，不需要二次打磨或者扩孔加工，降低了自制爱好者的加工门槛。从安装边界尺寸来看，整套结构装配完成后的总长度可在320毫米到380毫米之间调节，最大外径为165毫米，主镜安装位的沉槽尺寸严格匹配150毫米口径、厚度20毫米以内的反射镜坯，副镜安装位适配35毫米短轴尺寸的平面副镜，调焦座的安装法兰直径统一为60毫米，安装孔的中心距为48毫米，和市售的标准调焦座安装尺寸完全通用，

　　不需要额外制作转接环。结构的重心位置设计在主镜座前方约80毫米处，适配常见的EQ3级别的赤道仪或者经纬仪的安装接口，安装后不会因为重心偏移导致设备俯仰调节时出现溜车问题。桁架拉杆采用直径8毫米的标准碳纤维棒或者金属光轴作为原材料，使用者可以根据自身的材料获取情况灵活替换，不需要专门定制非标杆件，进一步降低了整套设备的制作成本。主镜座的背部设计了均匀分布的减重槽，在不降低结构刚性的前提下减少了打印材料的消耗，同时也能给主镜背面留出足够的通风空间，避免镜筒内部因为温差产生气流扰动影响成像清晰度。所有部件的边角位置都做了R2的圆角过渡，既避免了打印过程中出现应力集中导致的部件开裂，也能防止使用者在拆装过程中被尖锐边角划伤。
