化工生产用立式搅拌化学注入橇

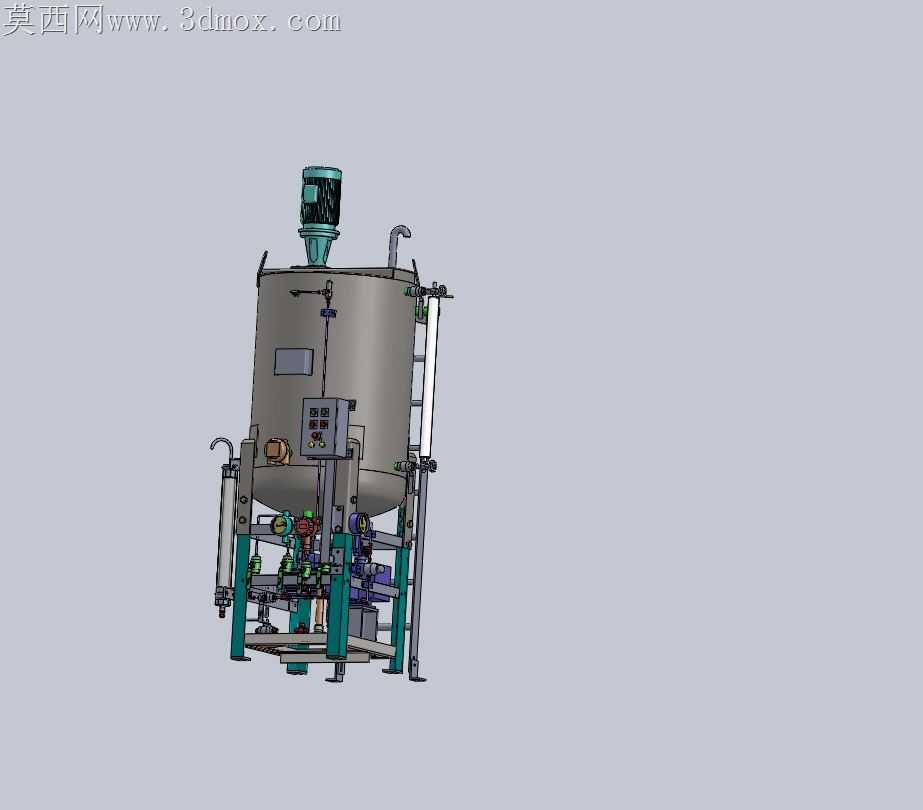

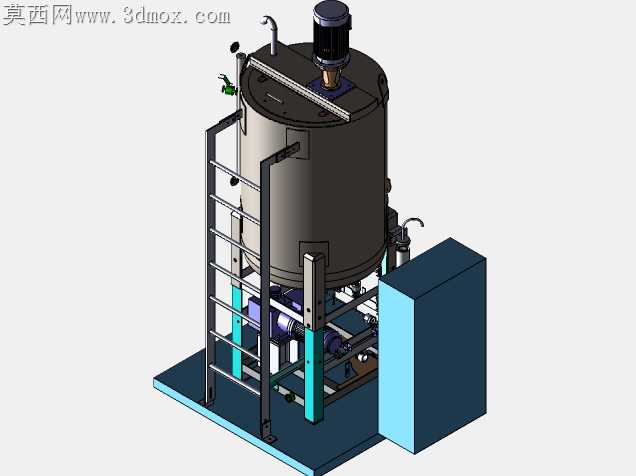

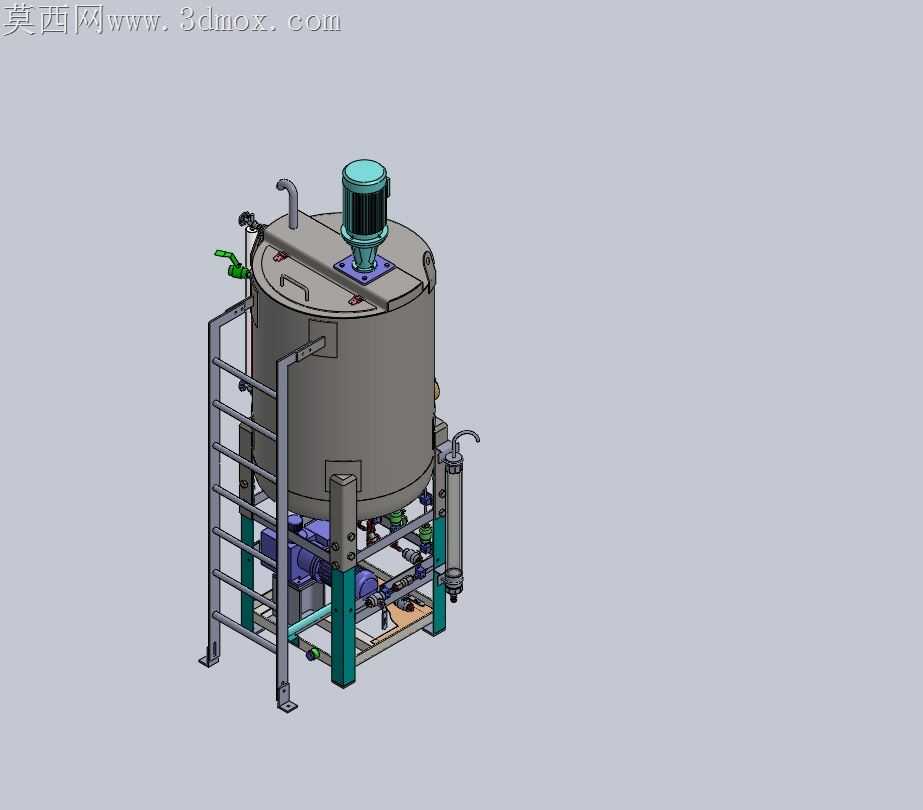

化工现场的注剂作业常年面临管路错位、振动松脱、检修空间局促的痛点，这套立式化学注入橇的结构设计，完全围绕加工适配的核心逻辑打磨，每一处细节都对应车间加工与现场安装的实际矛盾。顶部驱动电机的安装座特意做了止口公差带收窄处理，车间镗铣加工时一次装夹完成止口与安装面的精加工，避免二次装夹带来的同轴度偏差，从根源上杜绝搅拌轴运转时的偏摆磨损，连电机接线盒的朝向都提前预留了现场布线的操作空间，不用后期切割支架调整角度。罐体侧面的爬梯没有采用常见的满焊固定方式，而是用带腰型孔的连接耳座与罐体支腿相连，加工时不用反复校准爬梯的竖直度，现场安装时能根据罐体摆放的地面平整度微调位置，腰型孔的余量刚好抵消罐体焊接变形带来的尺寸偏差，也给后期防腐层翻新留出了拆卸间隙，不用动火切割就能整体拆下爬梯做表面处理。底部撬装框架的型材拼接处，全部避开了管路排布的密集区，下料时提前在型材上铣出管路穿装的让位缺口，不用现场配焊临时支架固定管线，所有管路的管夹安装位都和框架的加强筋位置重合，钻孔时不会破坏框架的整体受力结构，也能避免泵组运转时管路共振带来的焊缝开裂问题。罐体下部的阀组集成区特意抬高了操作高度，加工时把阀组安装板的支撑腿做了分段式设计，不用在车间预组装完所有阀门再整体吊装，现场可以先固定支撑腿再逐层安装阀门与仪表，给扳手操作留出足够的转动空间，不会出现阀门装好后因为空间不足无法紧固的问题。顶部的进料弯管特意做了防冲挡板的内嵌式设计，加工时直接在罐体上开孔焊接挡板支座，不用后期在罐体内壁补焊，避免焊渣残留污染介质，弯管的角度也避开了顶部人孔的开启轨迹，检修开人孔时不用拆卸进料管线。整套结构没有多余的装饰性设计，每一处折弯、焊接、钻孔的工序都对应加工时的装夹便利性与现场安装的容错空间，哪怕是罐体上的铭牌安装座，都特意选在无管路遮挡的平整区域，铆接时不用避让周边管线，加工效率比常规撬装设备提升近三成，也减少了现场整改的额外工作量。
