不锈钢常压工艺反应容器结构设计

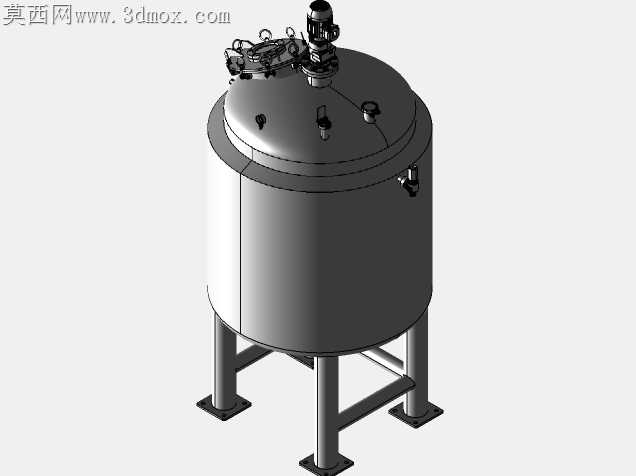

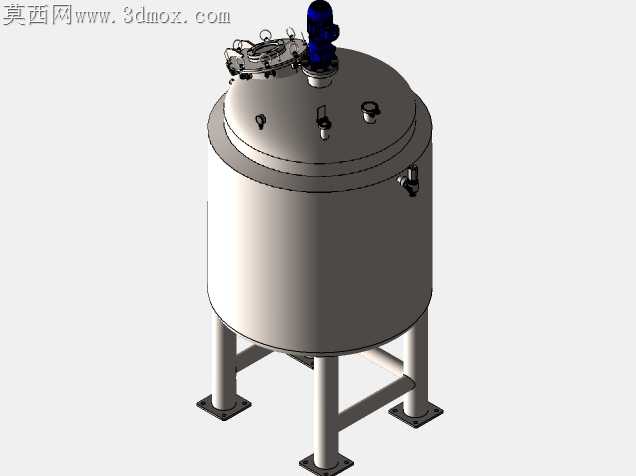

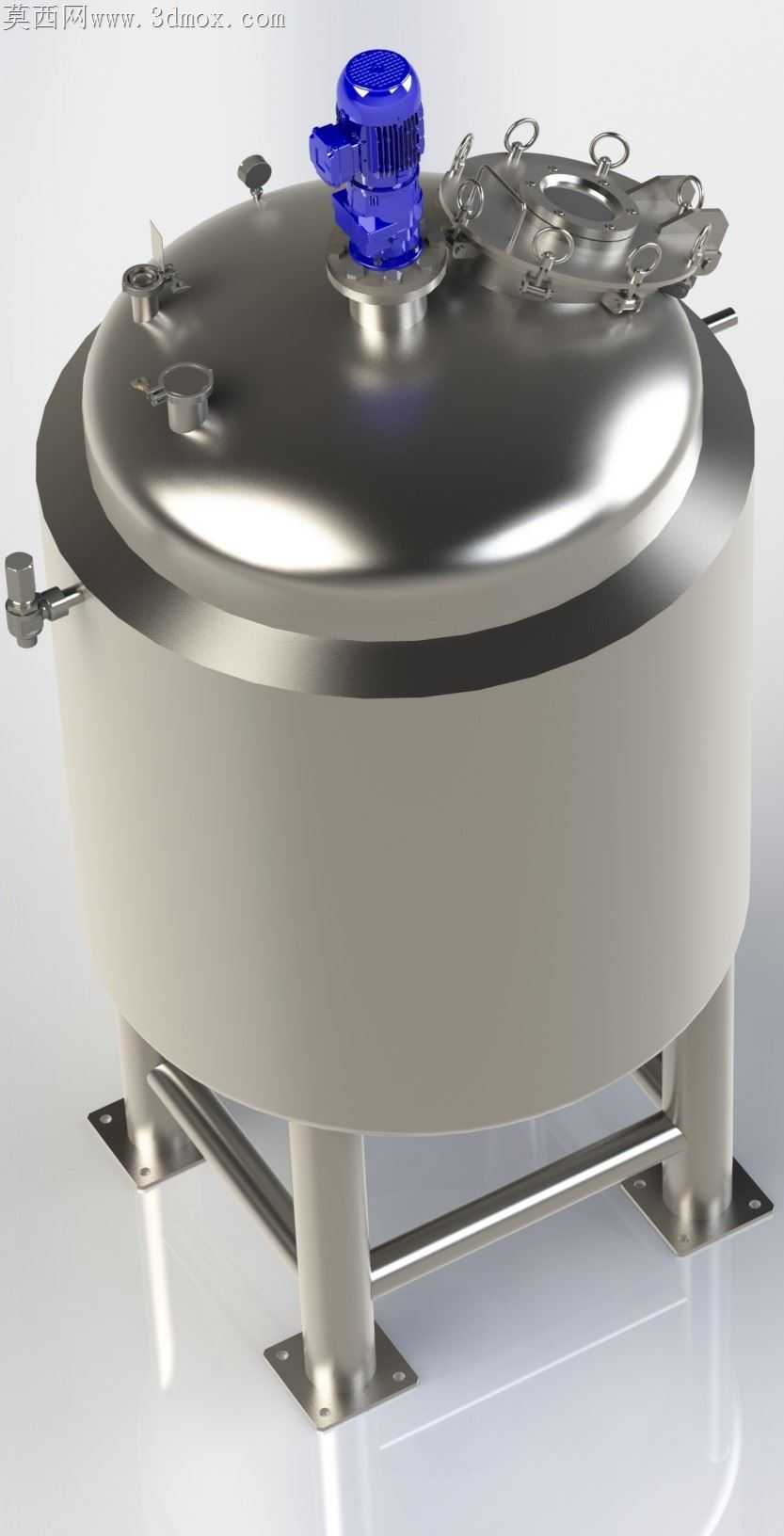

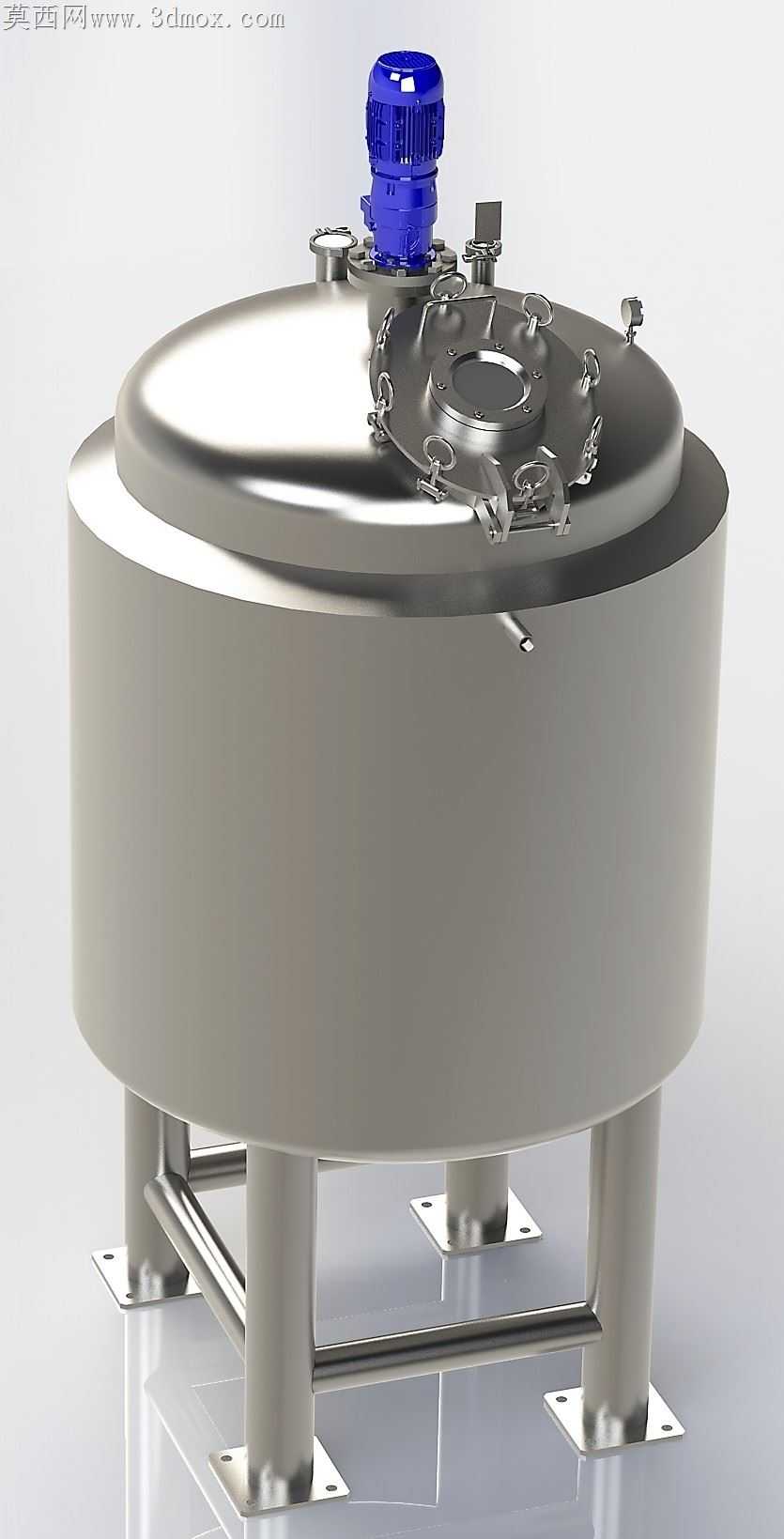

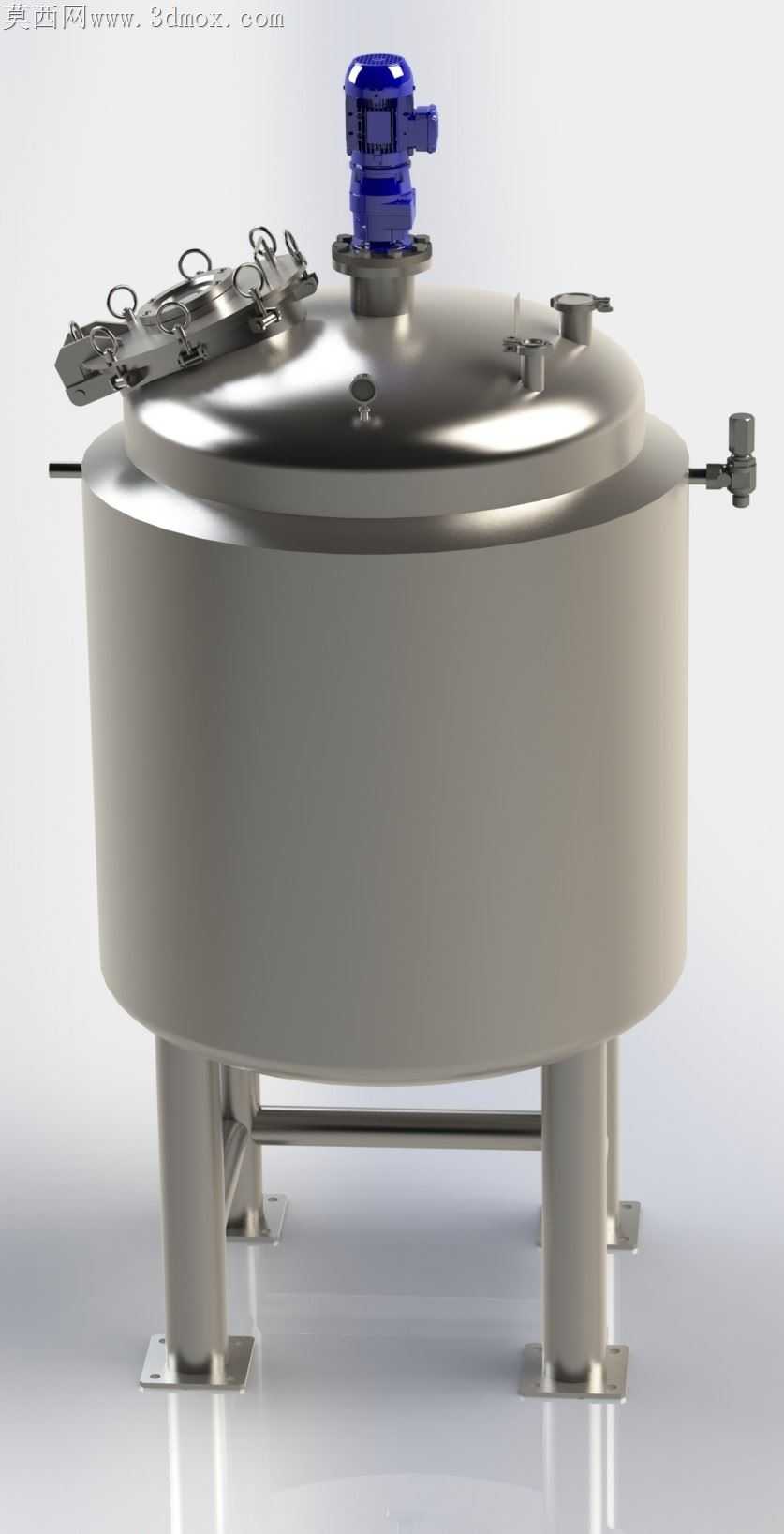

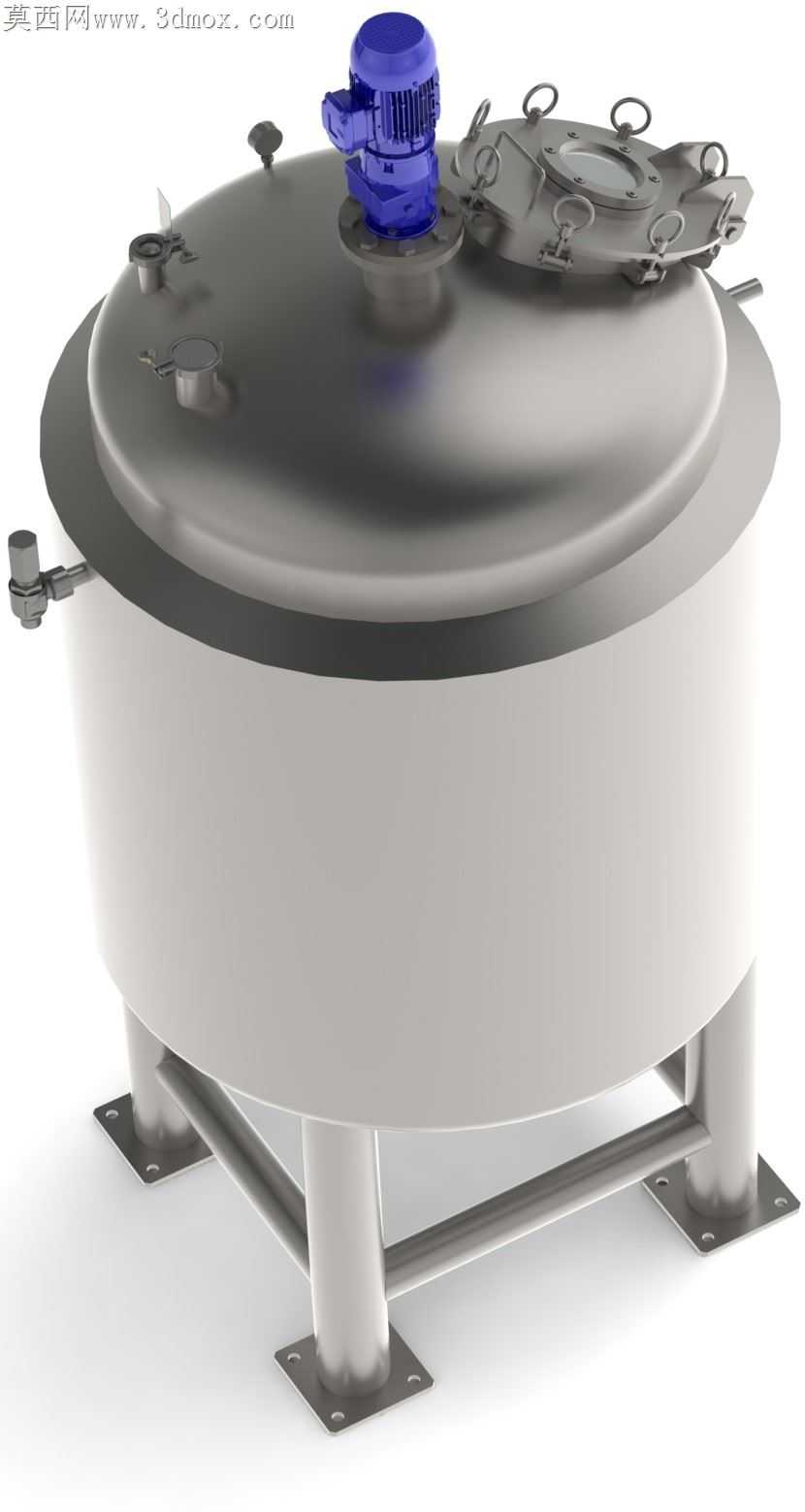

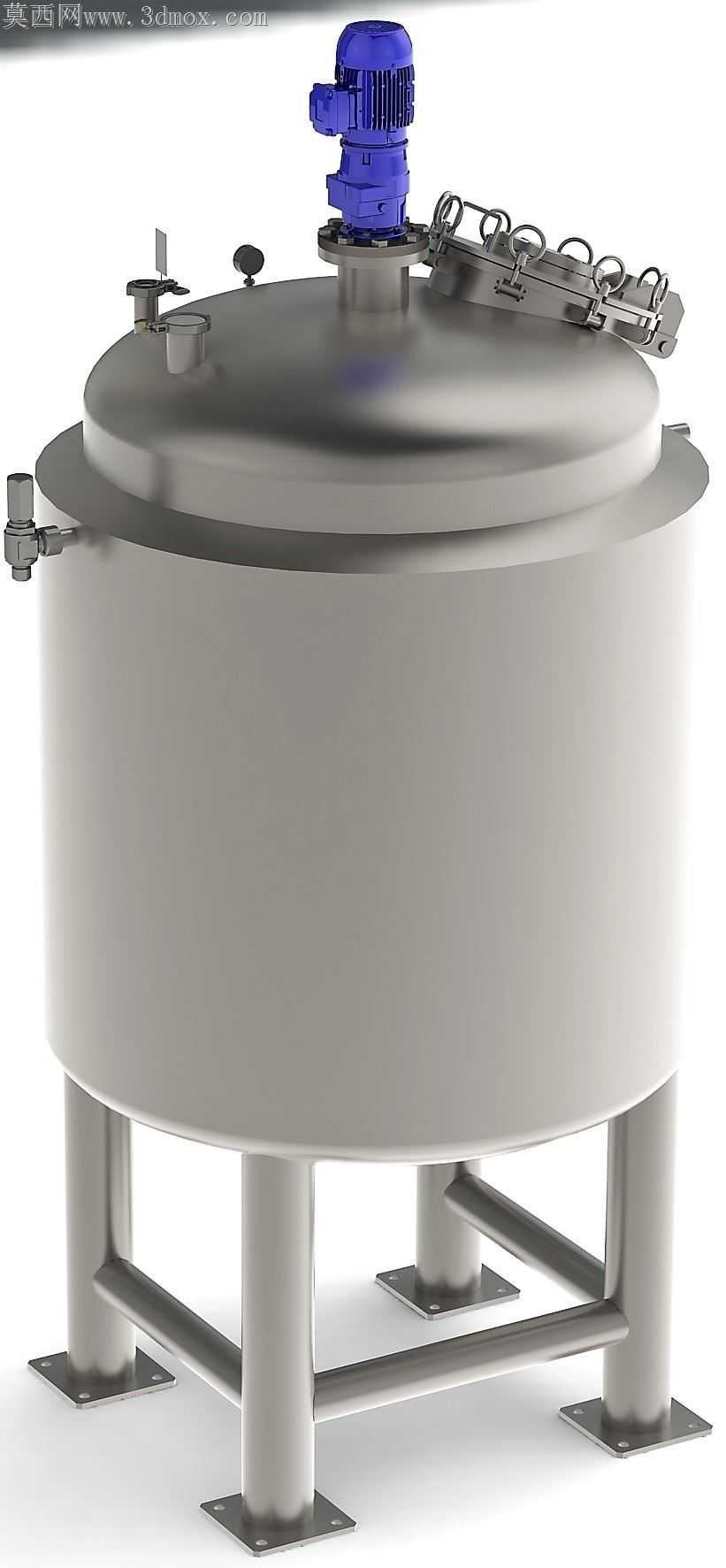

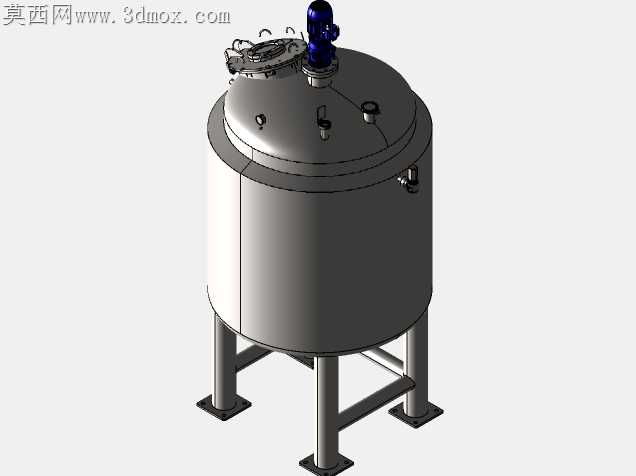

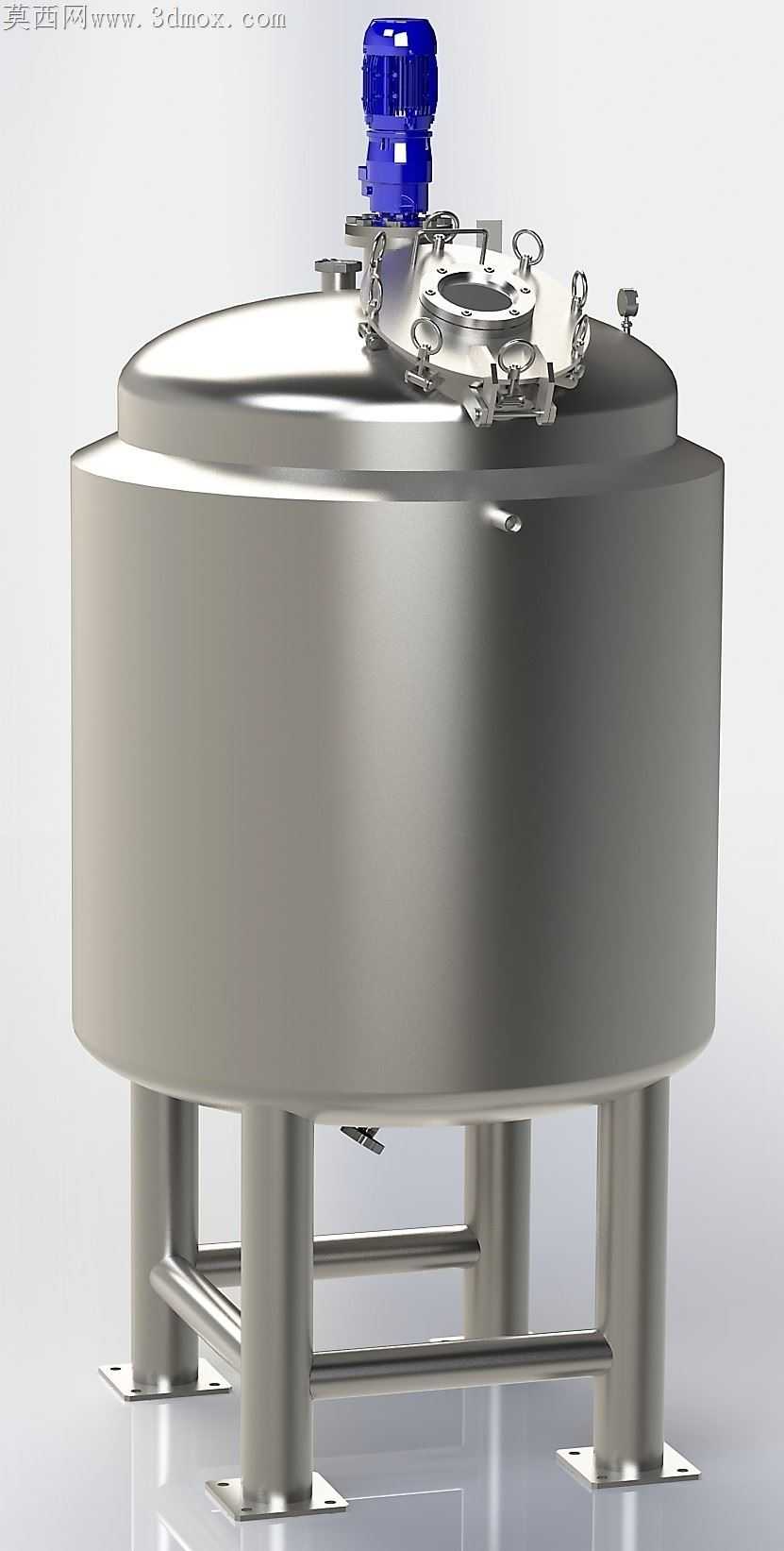

常压反应容器在食品、精细化工的批量生产场景里，最容易被忽略的加工隐患集中在支腿与罐体的连接焊缝处。不少现场服役的旧款罐体，支腿直接点焊在筒壁外侧，满载物料时筒壁局部受集中应力，长期冷热交替工况下极易出现焊缝开裂、筒体变形的问题，这款模型在支腿与罐体的衔接处做了针对性的结构优化。四根支腿没有直接贴焊在筒壁上，而是在每根支腿顶端增设了弧形贴合垫板，垫板弧度与筒体外壁完全匹配，接触面积比直接点焊扩大了六倍以上，能把满载时的支腿反力均匀分散到筒壁环向区域，避免局部应力集中。支腿底部的方形安装底板做了沉孔设计，安装时膨胀螺栓头完全沉入沉孔内，不会突出底板平面，既避免了安装后罐体晃动，也能防止螺栓头外露积料锈蚀，日常清洁时不会有卫生死角。

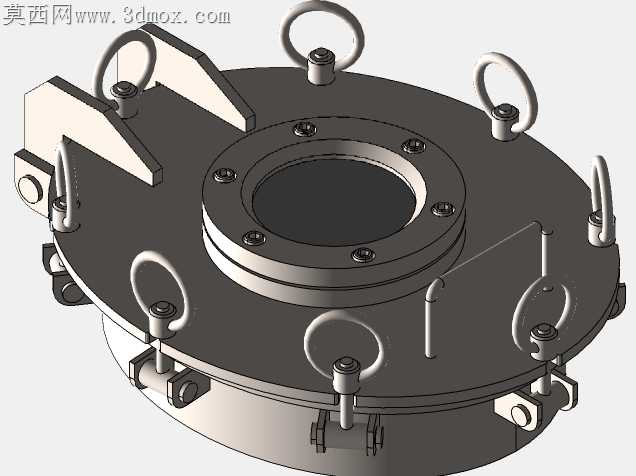

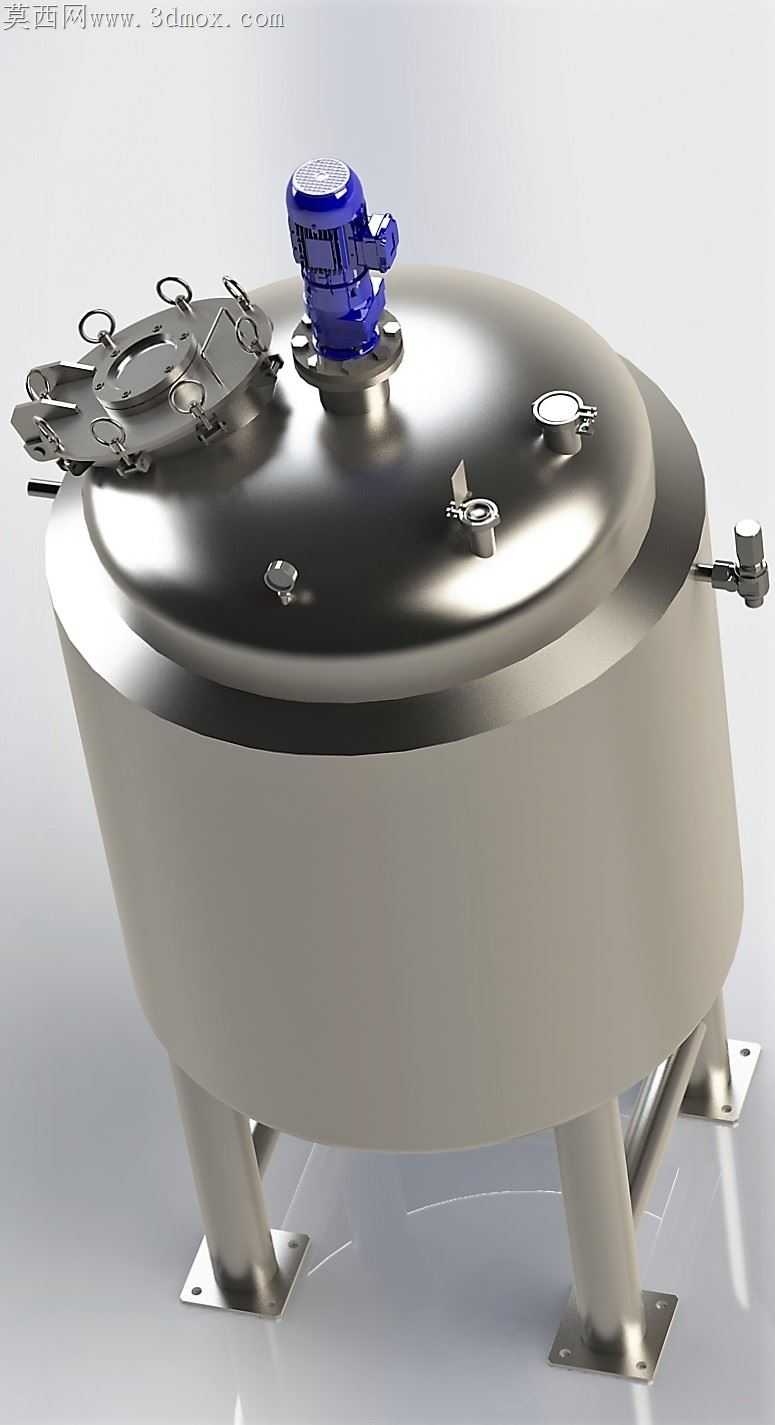

罐顶的快开人孔结构也做了适配加工的细节调整，人孔盖的锁紧搭扣沿环向均匀排布，每个搭扣的铰接座都做了圆角过渡，没有尖锐的直角棱边，加工时不会出现应力集中导致的焊接裂纹，日常开合操作时也不会划伤操作人员。人孔盖内侧的密封槽做了梯形截面设计，比常规矩形槽的密封压缩量更均匀，安装硅胶密封圈时不会出现挤边、移位的问题，常压工况下的密封可靠性提升不少，不用频繁更换密封圈。罐顶的搅拌装置安装座做了加厚凸台设计，凸台与罐顶的连接焊缝做了内外双侧满焊，打磨后与罐体表面齐平，既避免了搅拌运行时的振动导致安装座松动，也不会在焊缝处积留物料残渣，满足食品、医药类生产的卫生要求。

罐体侧面的介质进出口接口都做了短管加厚处理，短管与筒壁的连接位置做了内伸式倒角，不会在接口处形成物料滞留的死角，CIP清洗时清洗液能完全冲刷到接口位置，没有残留风险。罐体底部没有设置额外的出料口，而是依靠支腿的安装高度预留出料空间，这种设计更适合高粘度物料的重力出料，不会在罐底形成积料区，每次批次生产后的物料残留量比带锥底的罐体更低。罐顶的各类仪表接口、呼吸阀接口都沿人孔周边排布，间距预留了足够的扳手操作空间，现场安装阀门、仪表时不用额外调整位置，装配效率更高。

罐体表面做了镜面抛光处理的结构预留，筒壁卷制时的焊缝余高控制在0.2mm以内，打磨后能完全与母材齐平，不会出现抛光后焊缝凹陷的问题。支腿之间的横向连接撑杆做了可拆卸设计，运输时可以拆下撑杆，缩小包装体积，现场安装时再用螺栓紧固，既保证了支腿的整体刚性，也降低了运输成本。所有外露的螺栓连接件都采用了不锈钢材质，与罐体材质一致，避免了不同材质接触产生的电化学腐蚀，延长了设备的整体服役寿命。
