化工生产成套罐体管路装置设计

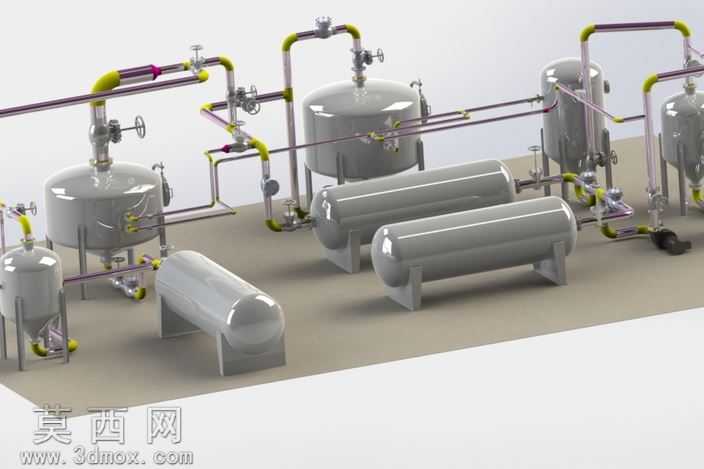

化工生产现场的管路渗漏、罐体对接错位一直是装置投用后最频发的故障点，这套成套装置的设计全程围绕装配公差适配展开，把现场安装时容易忽略的配合余量提前嵌入每一处连接结构。卧式储槽的鞍座支撑面特意预留了0.8mm的水平调整余量，不用在现场打磨支座垫片就能抵消基础浇筑的平面度误差，罐体端部的封头对接环缝处，把法兰螺栓孔的位置公差收紧到±0.2mm，避免管线对接时出现螺栓强行穿入产生的装配应力，从根源减少长期运行后的焊缝疲劳开裂。立式反应罐的顶部接管做了1:50的锥度导向段，现场吊装阀门、仪表组件时，不用反复调整吊装角度就能顺利套入密封面，密封垫片的限位槽深度比常规设计浅0.3mm，既不会因为垫片压合过度失去回弹量，也能避免压力波动时垫片被介质冲脱。管路上的弯头、三通连接位置，特意把焊缝预留位置设置在离支撑点150mm的位置，避开应力集中区，后期做无损检测时也有足够的操作空间，不用额外搭拆辅助支架。黄颜色标识的工艺管线全部做了3°的安装倾斜度，停车检修时管内残留介质可以顺着坡度完全排净，不会在管段低点积液造成介质交叉污染或者冬季冻堵。不同管径的管线变径处没有采用突兀的直角变径，而是用长度为管径2.5倍的渐变过渡段，减少介质输送时的湍流冲击，降低管路运行时的振动噪音，管路上的阀门手轮全部朝向操作通道一侧，安装时不用额外调整阀门朝向，后期巡检开关操作也不会被相邻管线阻挡。罐体上的人孔、视镜接口位置，全部对齐平台巡检的站立高度，不用攀爬或者俯身就能观察罐内运行状态，附属的小型立式过滤罐进出口做了错位设计，介质进入后能自然形成旋流，提升过滤杂质的沉降效果，不用额外增设导流板就减少了滤芯的局部冲刷磨损。所有支撑管架的固定孔都做了长圆孔设计，管线受热膨胀时可以沿着轴向自由位移，不会因为热胀冷缩的应力把焊口拉裂，整套装置的每一处连接细节都对应现场安装、运维的实际痛点，没有多余的装饰性结构，每一处尺寸调整都服务于长期稳定运行的需求。
