在微波通信、雷达射频前端、卫星地面接收站的信号链路里,这类C带通滤波组件是不可或缺的无源器件,核心作用是从混杂的空间电磁信号里筛选出指定C频段的有用信号,滤除带外杂波、邻道干扰以及镜像频率信号,避免后级低噪声放大器或者混频器出现信号饱和、杂散串扰的问题,直接决定整个接收链路的信噪比与通信稳定性。不同于微带线、介质基板类的平面滤波结构,这款采用全金属腔体的波导式结构,本身就具备更高的功率容量,Q值也远高于平面结构,适合在户外露天、高低温交变的严苛环境下长期工作,不会因为基板介质老化出现参数漂移。

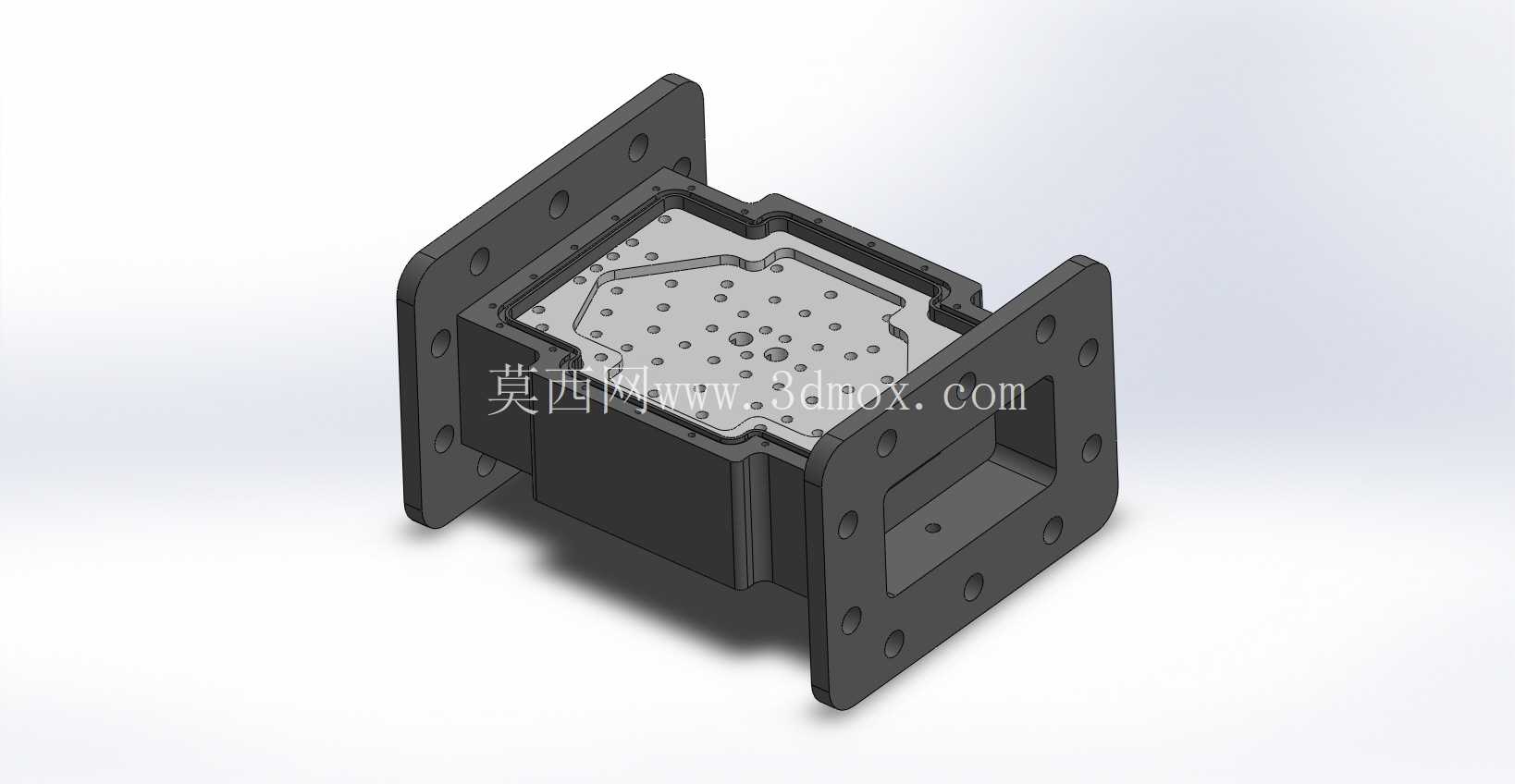

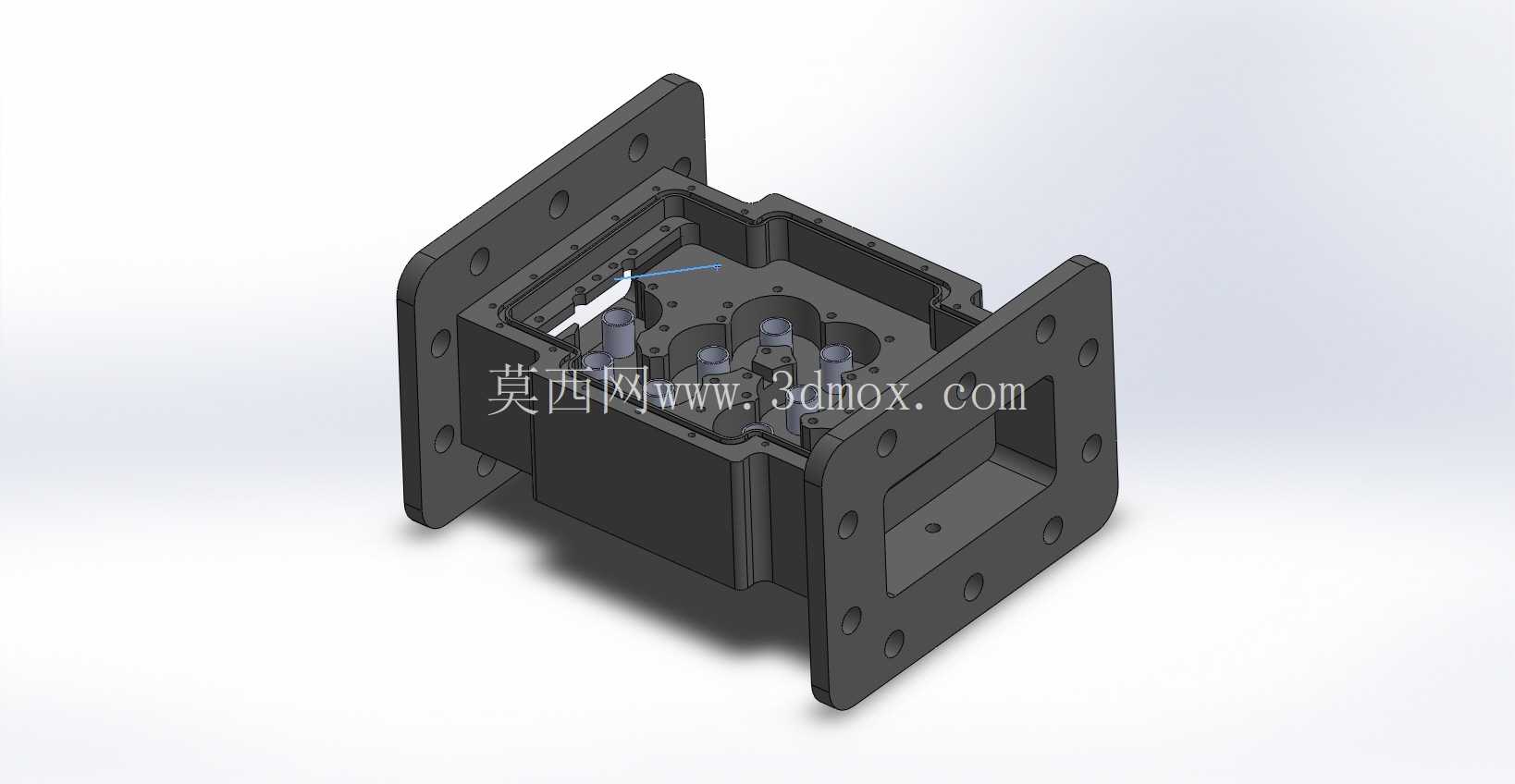

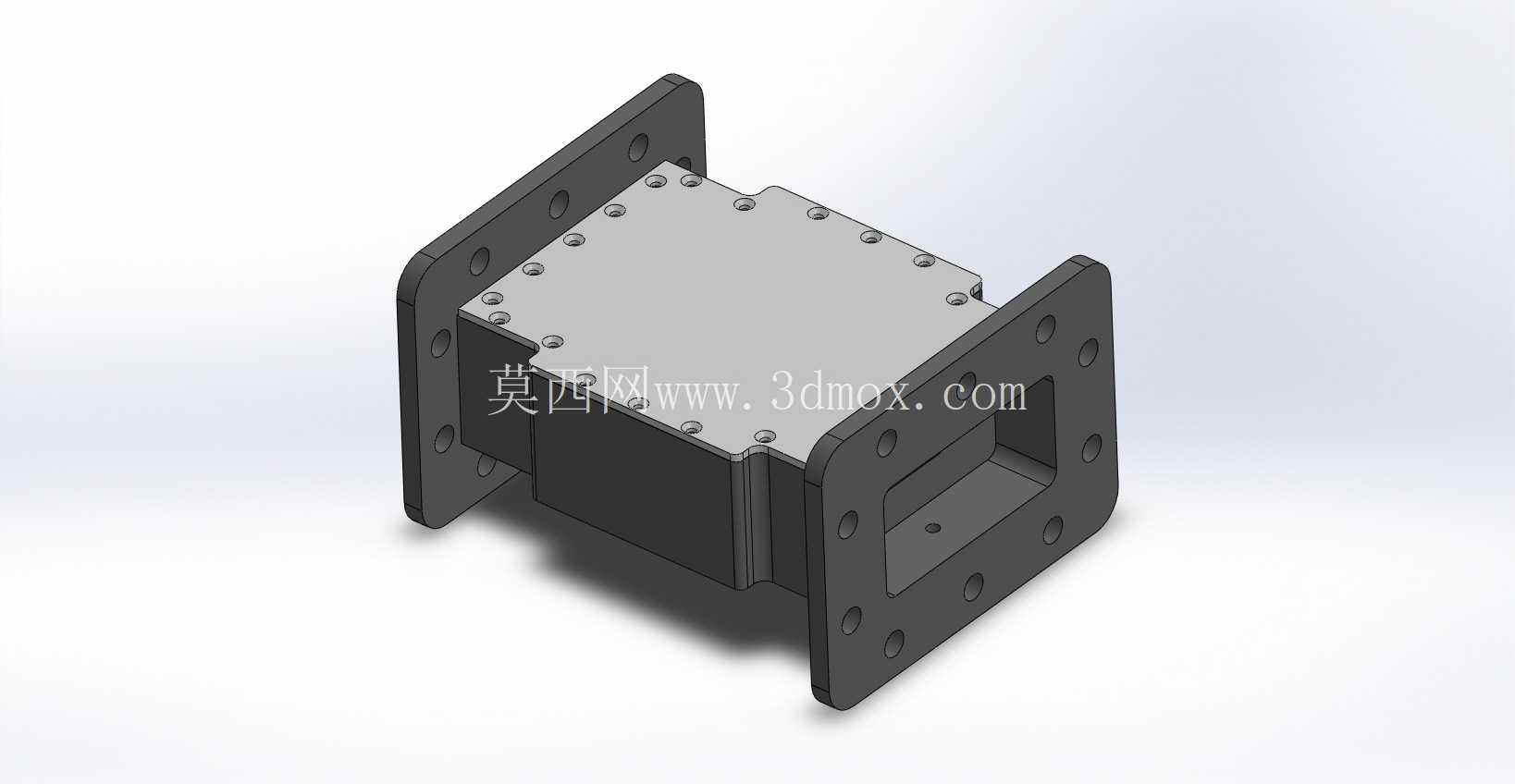

从结构设计逻辑来看,整个组件采用分体式装配思路,中间的矩形谐振腔体是核心功能区,内部通过多级谐振腔的耦合窗尺寸、调谐螺钉深度来精准控制通带带宽、带内插损以及带外抑制指标,腔体上下盖板采用密集的内六角螺钉沿周向均匀压紧,配合精密加工的密封止口,既可以保证腔体内部的电磁屏蔽性能,避免信号从装配缝隙泄漏,也能提升整体结构的刚性,减少振动环境下的结构形变导致的电性能偏移。两端的安装法兰采用标准波导法兰接口,法兰面上的定位孔、连接孔位置完全对应通用波导的安装规范,现场安装时可以直接和馈源、低噪声放大器的波导口对接,不需要额外做转接结构,法兰端面的加工平面度控制在微米级,对接后能保证波导传输面的连续性,减少端口驻波比。
安装边界上,两端法兰的安装孔呈对称排布,整个组件的重心落在两个法兰的中心连线上,安装时可以通过法兰直接固定在射频链路的安装面板上,不需要额外设置支撑结构,组件整体的外形轮廓没有突出的尖锐结构,所有边角都做了工艺倒角,既避免装配时划伤操作人员,也能减少尖角带来的电场集中效应,降低高压打火的风险。腔体侧壁的厚度经过冗余设计,既可以满足电磁屏蔽的壁厚要求,也能在-40℃到+65℃的工作温度范围内,把热形变带来的腔体尺寸变化控制在电性能允许的公差范围内,不会因为热胀冷缩导致谐振频率偏移超出指标范围。
实际工程应用中,这类滤波组件通常安装在天线馈源的后级,紧挨着低噪声放大器的输入端,因为这个位置的信号强度最低,最容易受到外界干扰,对滤波器的带内插损要求极高,这款结构的内部谐振腔全部采用铣削加工成型,内壁做导电氧化处理,表面粗糙度控制在Ra1.6以下,能最大程度减少信号在腔体内部传输的导体损耗,把带内插损控制在较低水平。同时整个结构没有采用任何非金属介质材料,完全依靠金属腔体的谐振特性实现滤波功能,不存在介质材料在高低温下的介电常数漂移问题,长期工作的参数稳定性远优于介质填充类的滤波器件,适合在无人值守的户外通信基站、偏远地区的卫星接收站这类维护不便的场景使用,不需要定期校准参数。

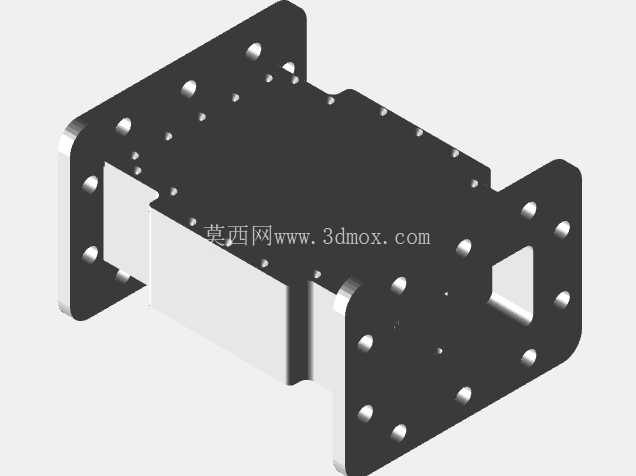

在结构细节设计上,上下盖板的螺钉排布间距经过计算,既不会因为螺钉间距过大导致盖板压紧力不足出现缝隙泄漏,也不会因为螺钉过密增加不必要的加工与装配工作量,每个螺钉孔的周边都做了沉孔设计,装配后螺钉头不会突出盖板表面,避免和周边安装结构产生干涉。两端法兰的接口尺寸严格对应标准波导的口径,法兰上的定位销孔可以在装配时快速实现精准对位,减少装配时的对接偏差,保证波导传输的连续性。整个组件的外部结构没有多余的凸起,所有棱边都做了倒钝处理,外部表面采用导电氧化或者喷漆处理,既可以提升金属表面的抗腐蚀能力,也能避免外部电磁信号从壳体缝隙耦合进内部腔体,进一步提升组件的抗干扰能力。
