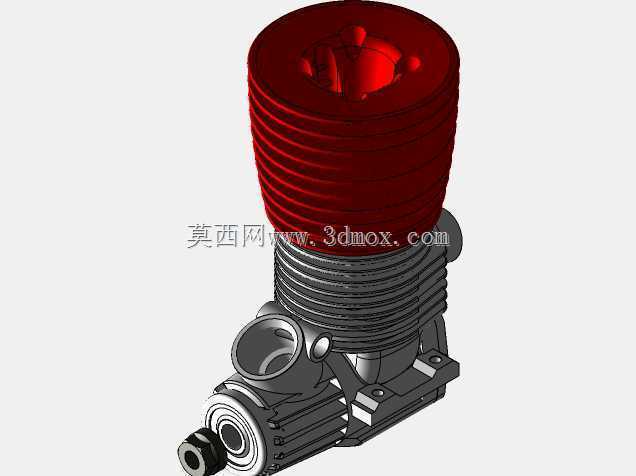

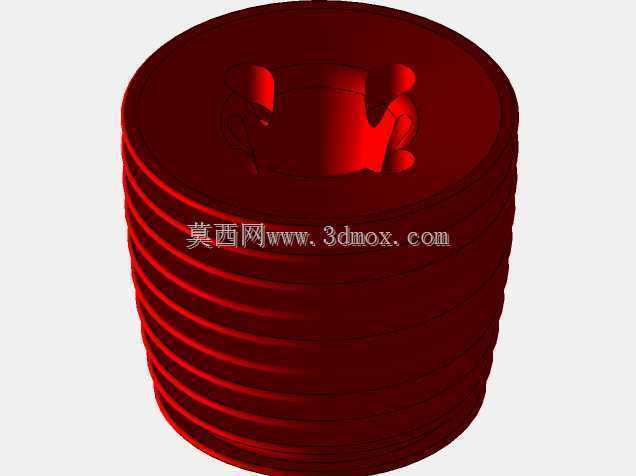

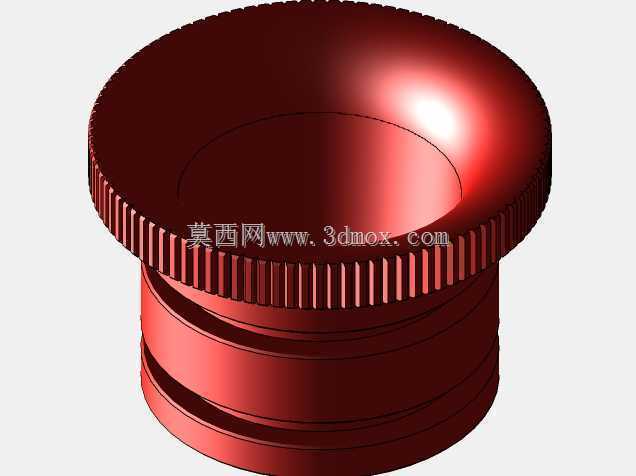

这款小型活塞式动力装置的三维结构,主要面向航模、小型竞速模型等对动力密度要求极高的应用场景,这类场景下动力单元需要在极小的安装空间内输出足够功率,同时还要兼顾长时间高负荷运转的散热可靠性,不能出现热衰减导致的动力掉档问题。从结构设计逻辑来看,上部气缸区域采用密集环形散热鳍片结构,鳍片沿气缸周向整圈布置,鳍片间距经过匹配,既保证足够的散热接触面积,让气缸内燃烧产生的热量能快速通过鳍片与流动空气完成热交换,又不会因为鳍片过密增加过多无效重量,毕竟这类小型动力装置对自重敏感度极高,每多一克重量都会直接影响模型的推重比表现。上部气缸头采用红色耐高温材质的设计对应区域,是燃烧室的核心安装位,这个位置的结构厚度做了局部加强,

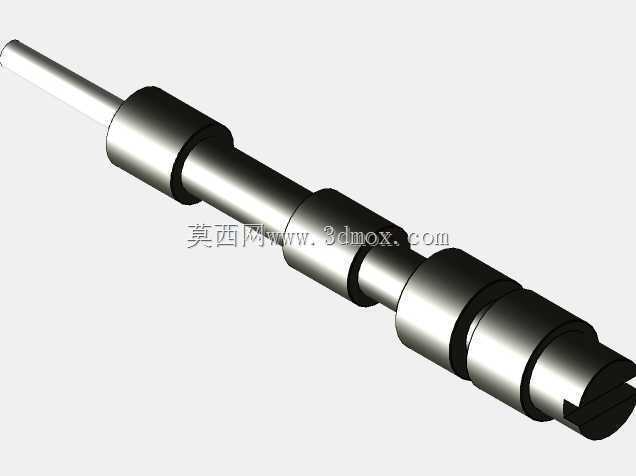

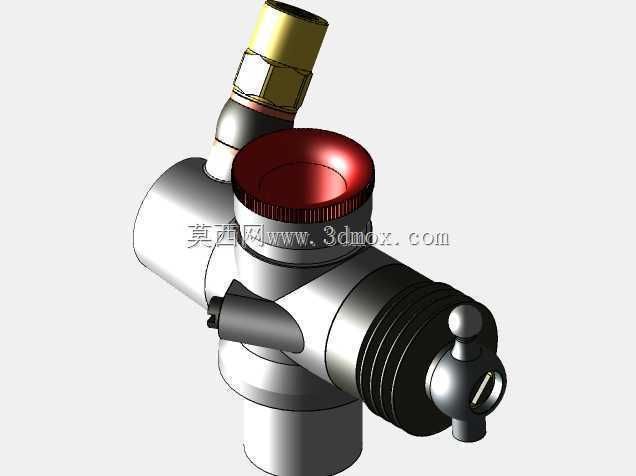

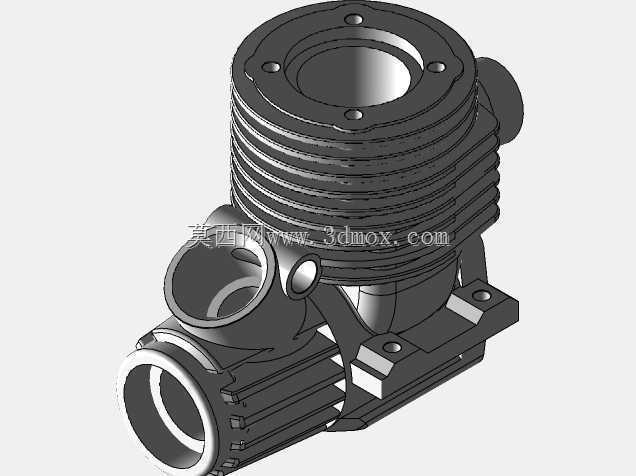

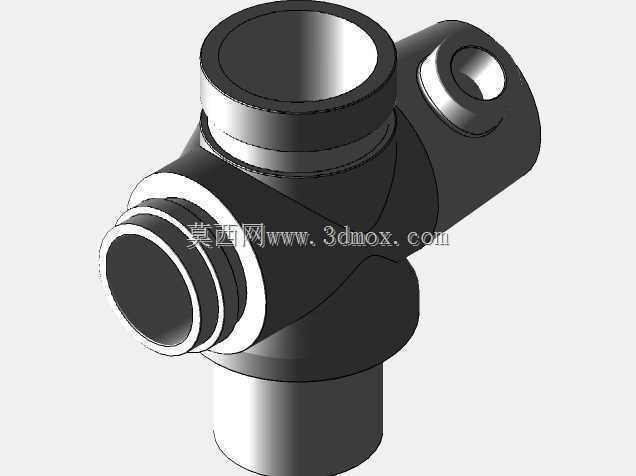

用来承受混合气燃烧瞬间的高压冲击,同时预留了火花塞的安装孔位,孔位的同轴度公差控制在极小范围内,避免点火位置偏移导致的燃烧效率下降。下部曲轴箱区域采用一体化铸造型的结构思路,曲轴安装腔、进气道、输出轴安装位都集成在同一个主体结构上,减少了分体装配带来的密封隐患,毕竟这类小排量活塞动力的气密性直接影响压缩比,压缩比不足会直接导致启动困难、动力输出疲软的问题。侧面伸出的管状结构是化油器安装接口,接口的内径尺寸匹配对应排量的化油器出气端,安装法兰面做了精加工平面处理,保证装配后不会出现漏气问题,接口的朝向角度经过优化,不会和模型的机身安装架、油箱布局产生干涉。前端伸出的轴段是动力输出端,轴径尺寸匹配常用的模型螺旋桨安装孔位,

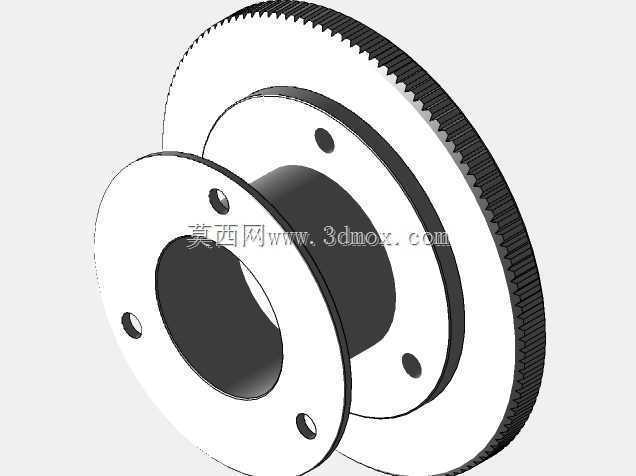

轴端预留了锁紧螺纹孔,用来固定螺旋桨或者传动齿轮,保证高转速下动力输出部件不会出现松脱。从安装边界来看,整个动力装置的底部预留了两个对称的安装凸台,凸台上开有贯通的安装孔,孔位间距符合小型航模发动机的通用安装规格,可以直接适配多数现成的模型发动机安装架,不需要额外做转接件加工。整个装置的外形轮廓没有突兀的外凸结构,所有边角都做了圆弧过渡处理,一方面是减少装配时的锐边划伤风险,另一方面也能降低模型高速行进时的空气阻力。散热鳍片的高度从气缸头往下逐步递减,匹配气缸不同区域的温度分布——燃烧室附近温度最高,鳍片高度最高散热面积最大,往下靠近曲轴箱区域温度逐步降低,鳍片高度也随之降低,在保证散热效率的同时尽可能压缩整体径向尺寸,

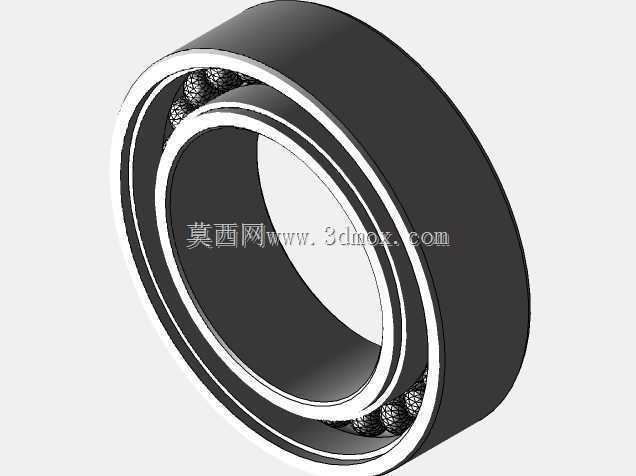

避免气缸直径过大影响模型的机头整流罩安装。曲轴箱侧面的加强筋结构沿着受力方向布置,用来抵消活塞往复运动、曲轴旋转产生的交变应力,避免长时间高转速运转下曲轴箱出现裂纹。进气道的内部流道做了顺滑过渡处理,没有直角拐点,减少混合气进入曲轴箱时的流动阻力,提升进气效率,这一点对于小排量高转速发动机的动力输出表现影响极大,流道阻力每降低一点,高转速下的进气填充率就能得到明显提升。整个结构的装配逻辑采用分层堆叠设计,气缸头、气缸套、曲轴箱、前后端盖都通过定位止口配合,装配时不需要复杂的调整就能保证各部件的同轴度,降低装配难度,也方便后期的拆解维护,比如更换活塞环、清理积碳的时候不需要做复杂的对位调整。输出轴的支撑位采用双轴承布置,前后两个轴承分别承受径向力和轴向的拉力,匹配螺旋桨旋转时产生的轴向载荷,避免高转速下轴系出现窜动,延长动力装置的使用寿命。
