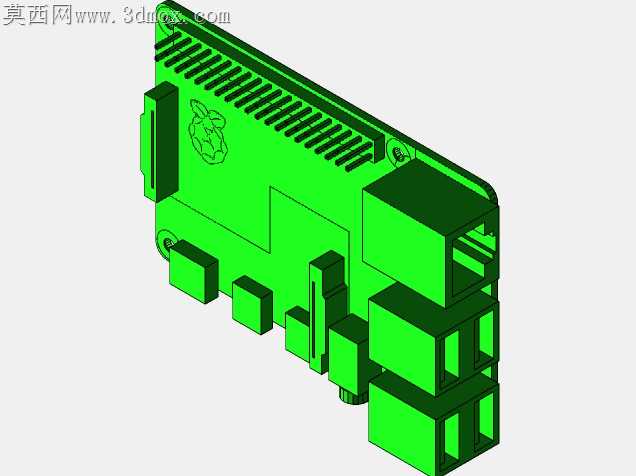

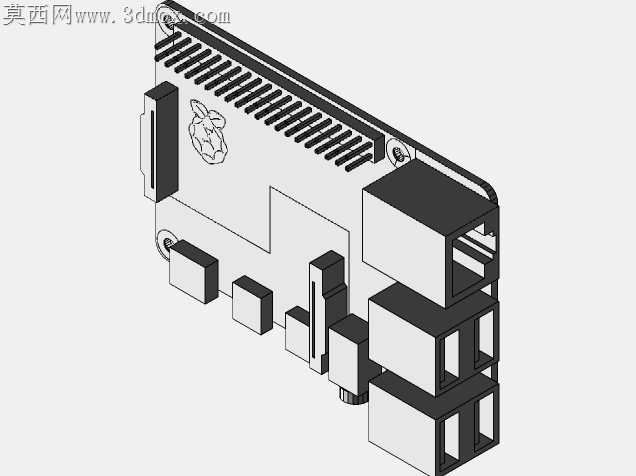

树莓派4B开发板外壳结构三维设计

板卡类外壳加工最容易踩的坑，是接口对位偏差导致装配件无法插拔，或是散热槽开得不合理，长期高负载运行时芯片积热降频。这款外壳的结构处理，刚好把这两个高频问题做了针对性的落地调整。侧边的接口避让位没有做常规的直角通槽，而是在每个接口轮廓外侧留了0.2mm的装配导向斜角，注塑脱模时不会产生毛边卡滞，装配时哪怕板卡有轻微的位置偏移，也能顺着斜角滑入对位，不用反复调整板卡固定柱的位置。顶面的散热格栅没有做等宽的通槽，靠近主控芯片的区域格栅间距收窄1mm，槽深加深0.8mm，刚好对应芯片的核心发热区，空气流通时能直接带走核心区域的热量，靠近边缘接口的区域格栅加宽，避免外壳整体强度因为开槽过多下降，跌落时边角不容易开裂。板卡固定柱的位置没有做全包围的柱体，而是在柱体侧面开了让位缺口，打螺丝固定时柱体有轻微的形变余量，不会因为螺丝锁附力过大把柱体撑裂，也能抵消PCB板本身的轻微翘曲公差，不会出现锁完螺丝板卡被顶起变形的情况。侧边的SD卡插拔位做了内凹的抠手空间，不用额外预留指甲抠卡的位置，插拔卡时不会被外壳边缘挡住，也不会因为抠手位开得过大进灰。外壳内壁对应板卡上的高元件位置做了局部的避空凸台，不用把整个外壳内壁做加厚处理，既控制了外壳的整体壁厚均匀度，注塑时不会出现缩水凹痕，又能避免高元件顶到外壳内壁导致装配不到位。外壳的拼接缝做了错位的止口结构，上下壳扣合后缝隙不会直接外露，日常使用时灰尘和溅水不容易顺着缝隙进到板卡上，扣合位的卡扣做了圆弧过渡，拆卸时不会因为硬掰把卡扣掰断，反复拆装也能保持足够的扣合力。所有外露的边角都做了R0.5的圆角处理，拿取时不会划手，注塑时熔胶流动更顺畅，不会在尖角位置产生缺胶或者气纹。
