嵌入式工控主板带散热模组结构设计

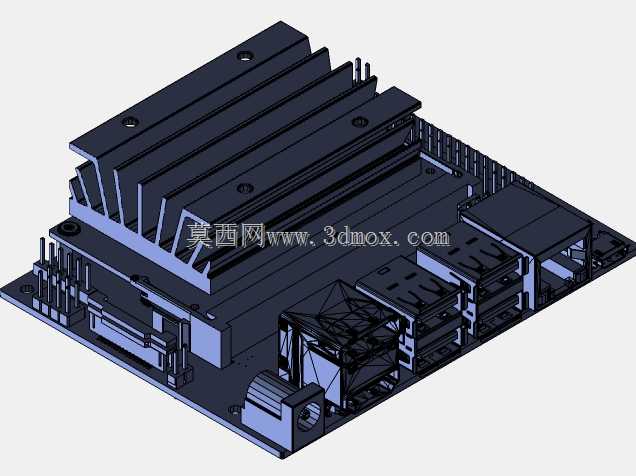

这套结构针对工业现场嵌入式控制场景开发，核心解决狭小机柜空间内主控硬件的散热、安装与接口防护问题，常见于工业产线边缘计算节点、小型设备控制单元、智能终端内置主控模块这类部署场景，适配无强制风冷的密闭安装环境，靠自身结构完成被动散热，避免风扇积灰带来的长期运维故障。从结构布局来看，上层挤压铝型材散热鳍片通过四颗定位螺柱直接锁附在主板核心发热芯片对应的导热垫位置，鳍片采用不等高齿距设计，靠近芯片核心区域的齿片更密集，边缘区域齿距放宽，既保证核心热源的热传导效率，也能在自然对流条件下形成顺畅的空气流道，不会因为齿片过密导致热淤积。鳍片底部做了0.2mm的平面度公差控制，保证和导热垫的贴合面积达到95%以上，避免接触热阻过高导致的散热失效。主板本体采用标准板载布局，侧边预留多组串行通讯接口、以太网接口、电源输入接口，接口位置做了局部钣金加强筋，避免现场插拔线缆时对PCB板造成应力弯折，接口边缘和安装外壳的配合间隙控制在0.3mm以内，满足工业场景的防尘适配要求。安装边界上，主板四角预留M3安装孔位，孔位中心距匹配通用嵌入式工控机的标准安装螺柱间距，整体堆叠高度控制在45mm以内，可直接适配厚度50mm的标准壁挂式控制盒安装空间，不需要额外调整机柜内部层板位置。设计过程中优先考虑了生产装配的便利性，散热模组和主板的锁附位置全部在主板正面，不需要翻面操作，接口组件全部采用板载直插结构，减少内部飞线带来的信号干扰与装配复杂度，PCB板边缘做了2mm的工艺边预留，满足SMT贴片生产的传送要求，量产时不需要额外添加辅助工装。结构上还针对工业现场的振动场景做了优化，散热鳍片和主板之间除了螺柱锁附，还在接触位置增加了缓冲泡棉垫，避免长期振动下鳍片松动磨损芯片表面，接口位置的金属外壳和主板接地端直接连通，满足工业设备的EMC防护要求，减少现场强电干扰对通讯信号的影响。
