SGT700型燃气轮机内部剖视结构展示

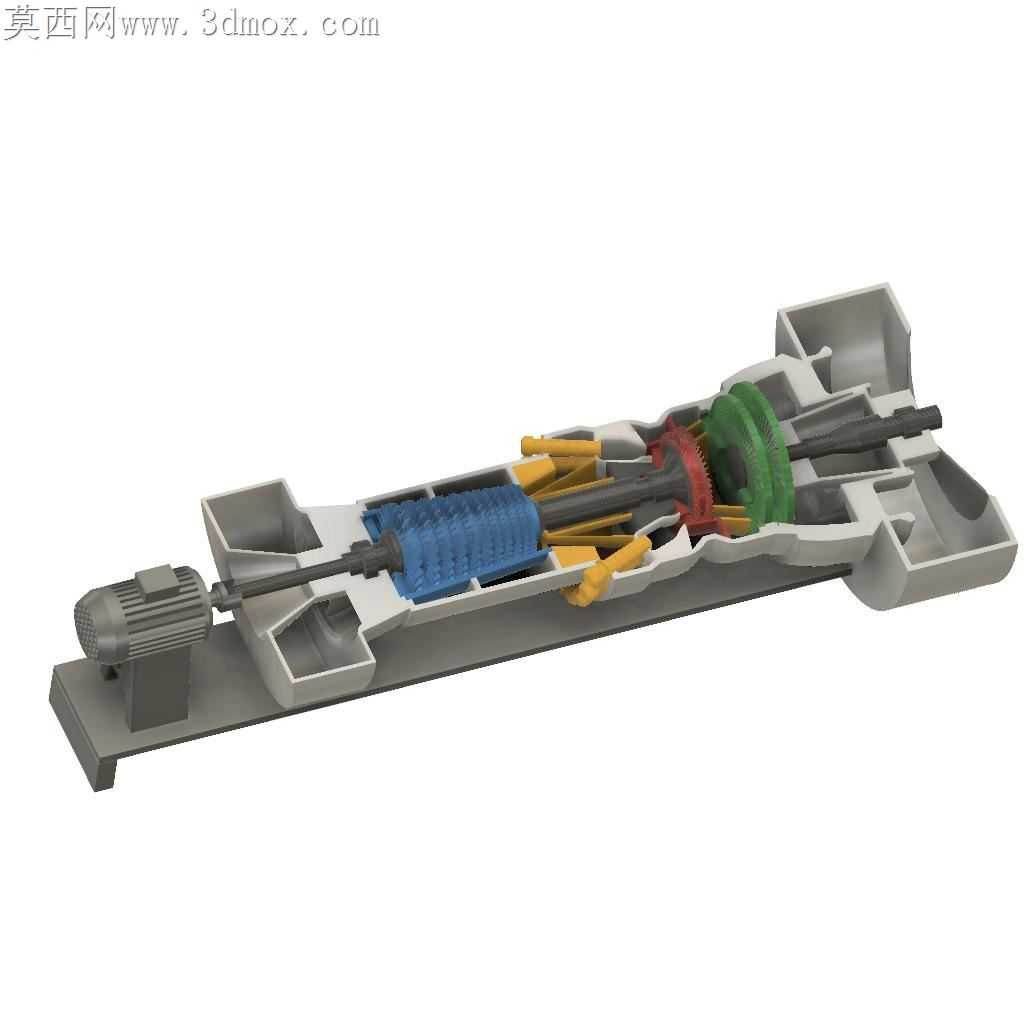

重型燃气轮机的长轴系同轴度偏差一直是现场装配最容易触发振动超标的核心痛点，这款SGT700的剖视结构把压气机段、燃烧室段、动力涡轮段的同轴定位基准完全暴露出来，能清晰看到每段壳体的止口配合面做了0.02mm公差带的限位凸台，避免现场叠装时出现轴线偏斜。压气机段的蓝色叶片组采用了等强度变截面设计，叶根的燕尾型榫槽和轮盘的配合间隙留了0.03mm的热膨胀余量，冷态装配时不会出现卡滞，热态运行到1200℃工作温度时，榫槽的膨胀量刚好填满间隙，不会出现叶片窜动。中间的红色环形燃烧室没有采用传统的单筒结构，而是用了环管型的分布式燃料喷嘴布局，每个喷嘴的安装座都做了偏心调整余量，现场调试时可以微调燃料喷射角度，让燃烧室内的温度场分布更均匀，减少局部热应力集中导致的壳体变形。绿色的动力涡轮段和压气机轴之间用了柔性联轴器连接，能抵消两端轴系因为热膨胀产生的微小轴向位移，不会把额外的轴向力传递到两端的支撑轴承上。外部的灰色壳体剖切面能看到内部的冷却流道走向，压气机末端引出的高压冷却空气会顺着壳体内壁的流道直接吹向涡轮叶片的根部，给高温工作的叶片降温，不需要额外布置外部冷却管路，减少了整机的外接泄漏点。前端的驱动电机和主机轴之间的连接座做了减震胶垫的安装槽，能过滤电机启动时的冲击振动，避免振动直接传递到主机的轴系上触发保护停机。整个剖视结构没有做多余的装饰性结构，所有外露的配合面、定位凸台、流道开口都完全还原真机的装配关系，能直接用来做现场装配的工艺参考，对照着核对每一步的配合公差和安装顺序，减少装配时的反复拆装调整。
