创意仿生蜘蛛造型机械转动结构设计

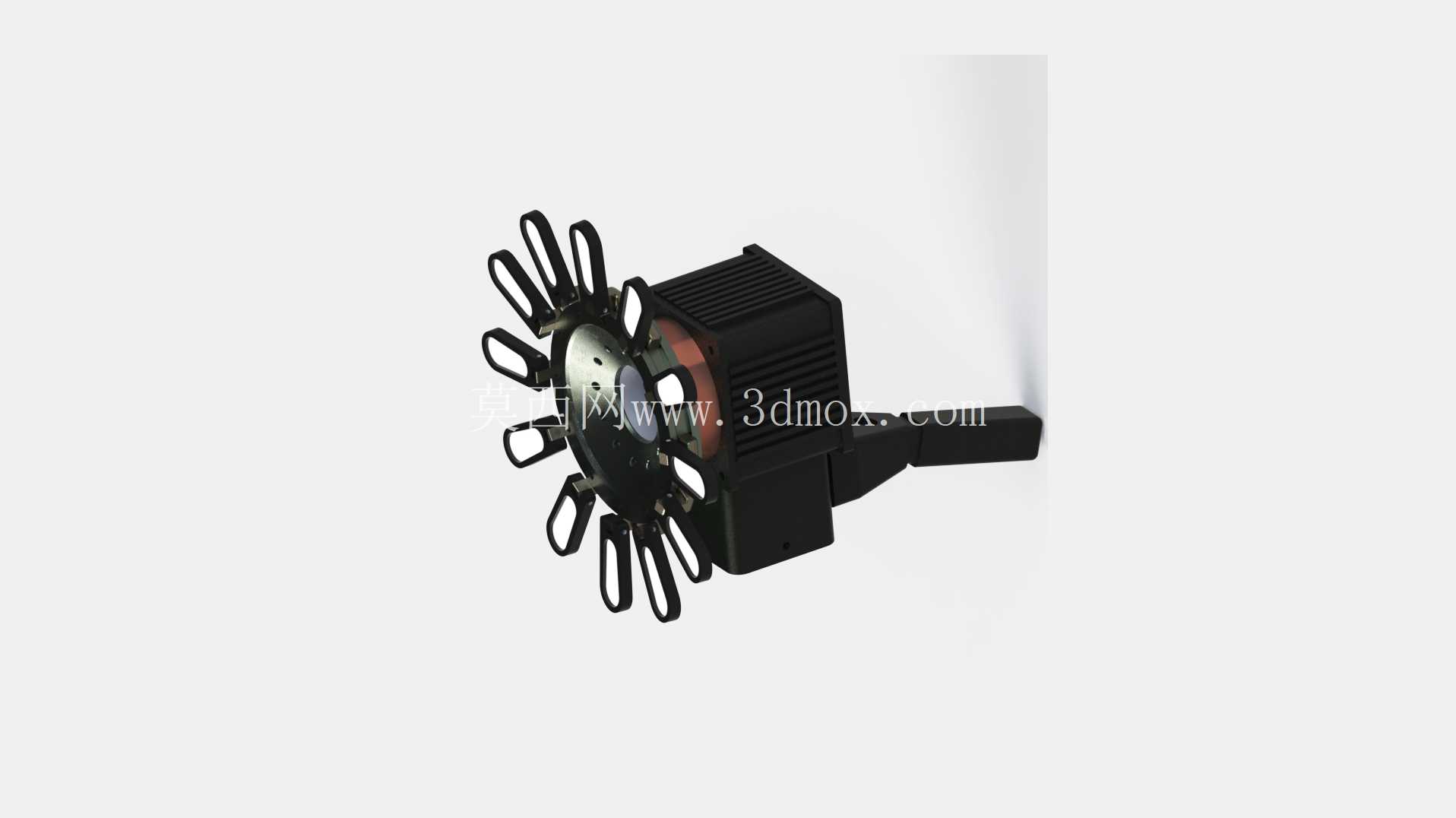

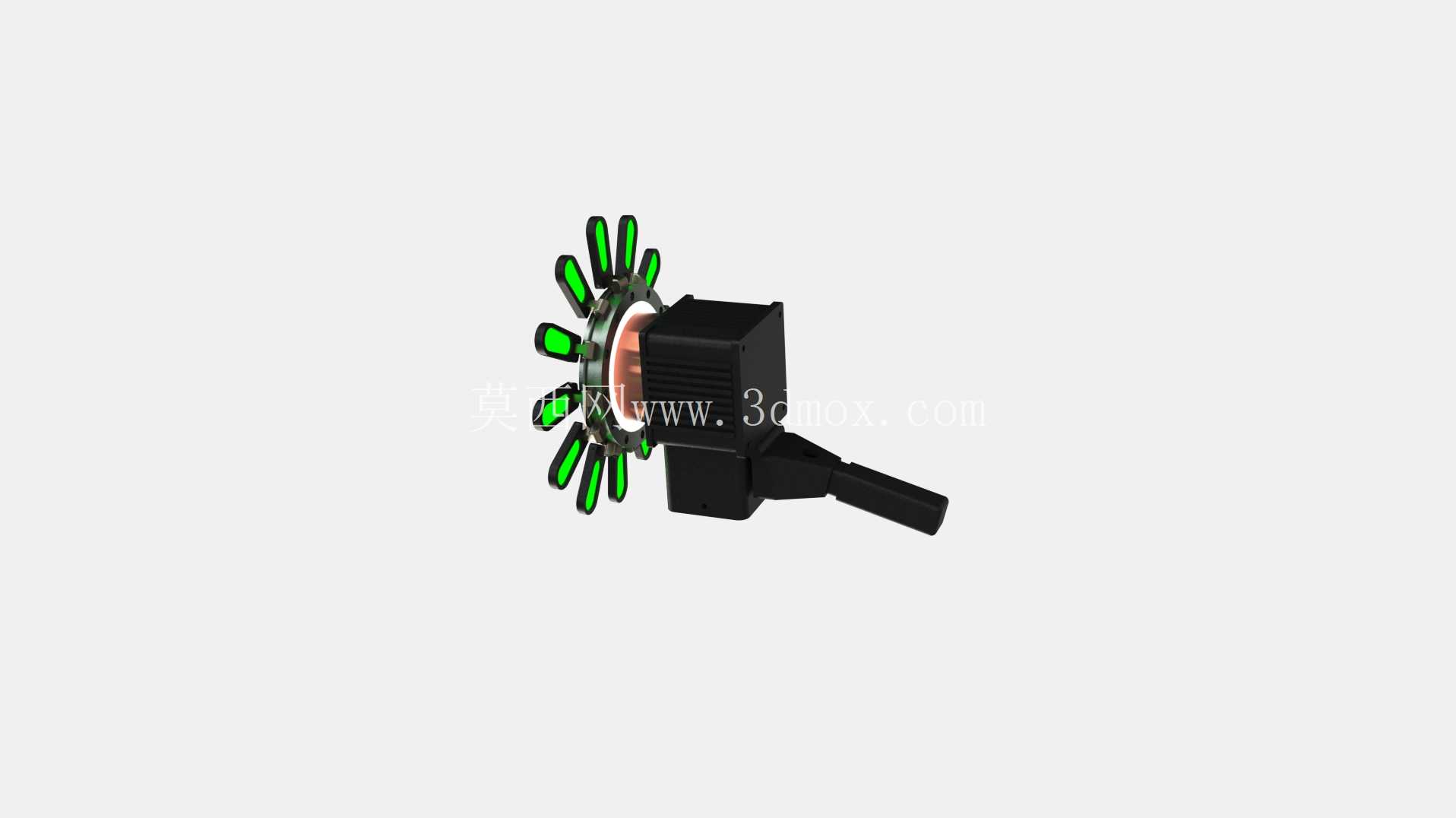

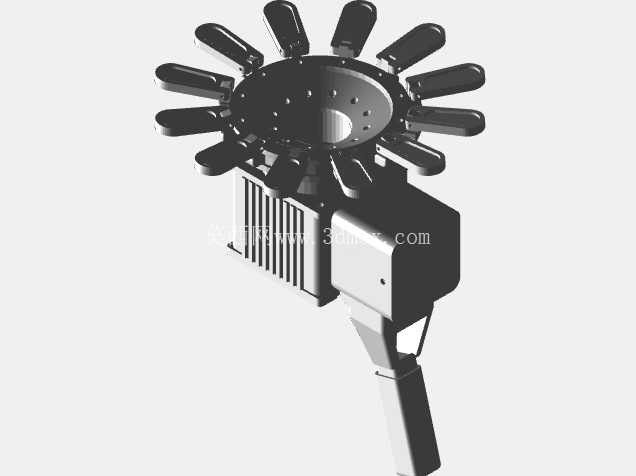

　　这款仿生蜘蛛造型的机械转动结构，最初的设计切入点是面向科普教具、创意潮玩摆件以及小型互动展示装置的应用场景，在科技馆互动展区、青少年科创教育课堂、潮玩手办的机械结构展示模块中，这类兼具动态演示效果与造型辨识度的结构件，能够直观展现多连杆同步传动的运行逻辑，降低机械原理的理解门槛。从功能特性来看，该结构核心实现的是多足端的同步开合动作，主体黑色壳体内部集成了传动齿组与动力输入接口，既可以搭配微型伺服电机实现电控驱动，也可以通过尾部延伸的拨杆实现手动操控，每一侧的足肢都通过独立的小转轴与中心传动盘连接，当中心盘受驱动产生定轴转动时，会带动所有足肢绕各自转轴同步摆动，模拟蜘蛛肢体舒展、收拢的动态效果，动作一致性经过反复调校，不会出现单足卡顿或动作错位的问题。

　　设计过程中优先考虑了结构的易装配性，所有零件都做了拔模斜度处理，壳体的拼接位采用止口定位，不需要额外粘接就能实现精准扣合，足肢的连接轴位预留了0.1mm的装配间隙，既保证转动顺滑，又不会出现松垮晃动的问题，足肢末端做了圆角钝化处理，避免在互动操作过程中划伤使用者。从安装边界来看，主体壳体的方形安装面预留了两个M2的螺丝孔位，可以直接固定在展示台底座或者小型舵机输出端，尾部的拨杆长度控制在不会干涉足肢运动的范围内，整体结构的外轮廓在足肢完全舒展时的最大回转直径，比收拢状态大出60%，在做配套展示外壳设计时需要预留足够的运动空间，避免足肢摆动时与外壳发生碰撞。

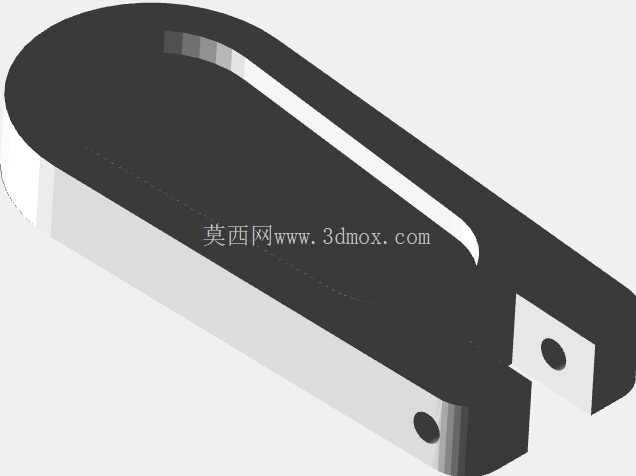

　　传动齿组的模数选用0.5的小模数齿，传动噪音低，运行平稳，齿间侧隙控制在0.05mm以内，正反转切换时不会出现明显的空程差，足肢的造型做了仿生弧度优化，不是简单的直杆结构，每一段的弯折角度都参考了真实蜘蛛步足的关节比例，在保证结构强度的前提下尽可能做了轻量化处理，单足的厚度控制在2mm，既不会因为太薄出现注塑变形，也不会因为太厚导致整体重量过大，增加驱动负载。在实际应用场景中，这类结构还可以拓展应用到万圣节装饰道具、密室逃脱的互动机关、创意桌面摆件等领域，只需要调整动力输入的转速，就可以实现不同的动作节奏，慢转速下可以模拟蜘蛛缓慢爬行的肢体动态，快转速下可以实现快速开合的互动效果。

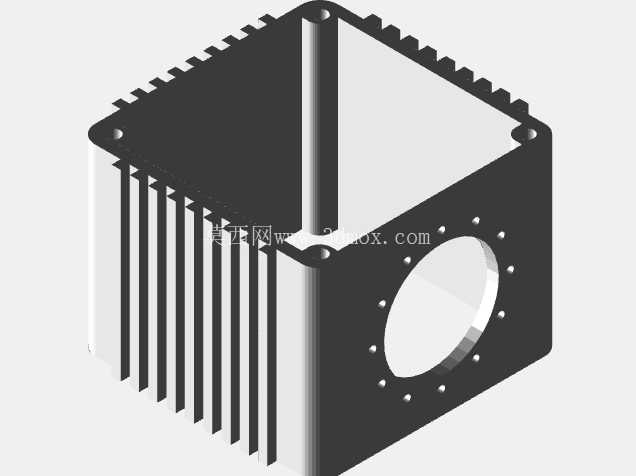

　　结构的所有外露面都做了哑光磨砂处理的设计预留，不需要额外做表面喷涂就能获得不错的质感，壳体上的散热格栅造型除了装饰作用之外，也能在搭配电机长时间运行时起到辅助散热的作用，避免内部传动部件因为温度过高出现磨损加剧的问题。足肢与中心盘的连接位做了耐磨衬套的设计预留，长时间反复转动也不会出现轴孔磨损变大的问题，整体结构的零件数量控制在20件以内，拆解和组装都不需要专用工具，非常适合作为科创教育的组装实训套件，让学习者在组装过程中理解连杆传动、齿轮传动的配合逻辑，也能直观认识到仿生机械结构的设计思路。
