国际象棋兵棋子立体结构造型设计

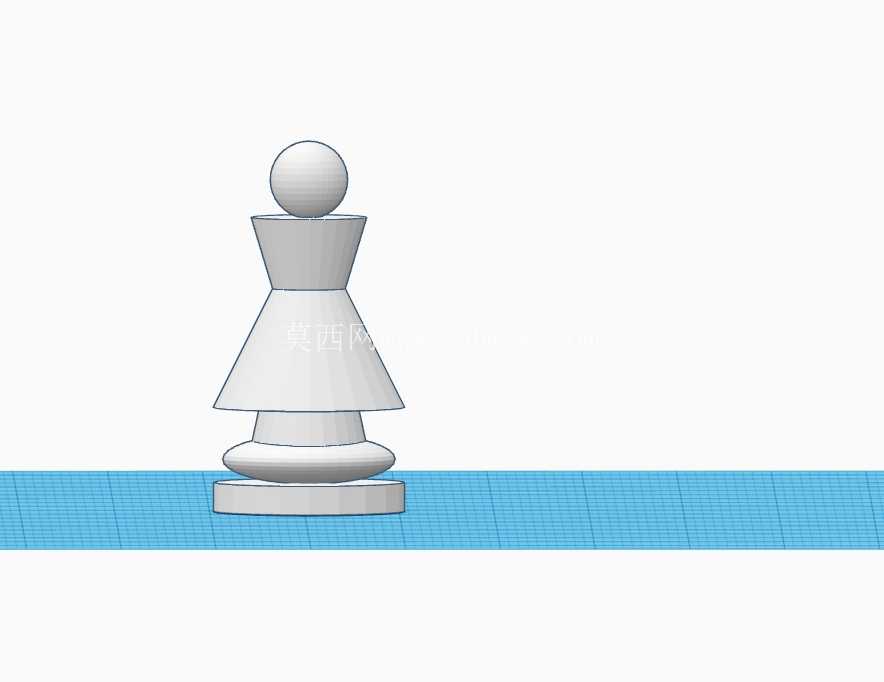

这款棋子造型的设计，最初是面向文创棋具量产、桌面装饰摆件加工两个核心场景展开的，在结构建模阶段就兼顾了不同加工工艺的适配性，不管是采用3D打印做小批量定制款，还是用金属压铸、树脂浇筑做批量量产，都能直接提取模型曲面做刀路或者开模参考，不需要二次重构曲面。从实际使用场景来看，这类兵棋子作为国际象棋整套棋具里数量最多的基础棋子，日常使用中频繁被拿取、移动、磕碰，所以整个造型没有做尖锐的突出结构，顶部的球面做了R3的圆角过渡，既还原了经典兵棋的识别特征，也能避免日常使用中刮划棋盘表面、划伤使用者手部的问题。

设计思路上没有照搬传统木质兵棋的生硬切削轮廓，而是把每一段回转体的衔接处都做了连续的曲率过渡，从顶部球面往下，第一段锥台的锥角控制在12度，和下方向外展开的裙边锥面做G2连续衔接，不会出现棱线处积漆、脱模卡滞的问题。中间的收腰段特意做了内凹的弧面，刚好匹配成年人手指捏取的指腹弧度，拿取的时候手指不会打滑，哪怕是手上有轻微汗渍也能稳定捏持，不会像直筒造型的棋子那样容易从指间滑落。底部的基座做了双层结构，最下方的圆盘厚度控制在4mm，直径比上方最大裙边直径小8mm，放置在棋盘上的时候，基座完全落在棋盘格的格子范围内，不会出现越线、相邻棋子互相干涉的情况，基座和上方椭圆过渡段的衔接处做了1.5mm的内凹槽，既可以在量产的时候粘贴防滑绒布，也能减少基座底面和棋盘的接触面积，降低移动棋子时的摩擦阻力，移动的时候不会刮花棋盘的印刷涂层。

从安装边界和尺寸适配的角度来说，整个模型采用回转体结构设计，所有特征都围绕中心轴对称，加工的时候不需要做复杂的多面装夹，单轴旋转加工就能完成全部外形的切削，量产时的装夹效率比非对称结构高40%左右。整体高度控制在45mm，最大外径22mm，这个尺寸刚好适配市面上绝大多数标准国际象棋棋盘的格子尺寸，不管是20mm见方的便携折叠棋盘，还是25mm见方的常规实木棋盘，放置后都有足够的间隙，不会出现棋子拥挤、互相碰撞倾倒的问题。模型的壁厚做了均匀化处理，整体壁厚保持在2.5mm，如果采用空心浇筑或者3D打印空心结构，既可以降低整体重量，拿取的时候手感适中不会太飘，也能节省原材料成本，同时不会因为壁厚不均导致浇筑时出现缩孔、打印时出现翘曲变形的问题。

在细节处理上，所有的棱边都做了0.3mm的倒角，没有锋利的边角，不管是做金属抛光、还是做树脂喷漆、木质打磨，都不会出现棱边处磨穿漆层、打磨过度变形的问题。底部的安装平面做了0.05mm的平面度公差控制，放置在平整桌面上不会出现晃动摇摆的情况，不需要后续额外的打磨找平工序。整个曲面的曲率变化均匀，没有出现曲率突变的区域，做曲面渲染或者后期做表面纹理处理的时候，纹理映射不会出现拉伸、变形的问题，不管是做哑光磨砂质感的塑料款，还是做亮面抛光的金属款，甚至是做仿木纹的转印处理，都能获得均匀一致的表面效果。

从结构强度的角度考虑，最细的颈部位置直径做了8mm，这个尺寸下哪怕是采用ABS塑料注塑，也能承受15N的侧向冲击力，日常使用中不小心碰倒棋子也不会出现颈部断裂的问题，比传统细颈兵棋的抗损坏能力提升不少。同时颈部的过渡弧面做了应力分散设计，不会出现应力集中的薄弱点，长期使用也不会因为反复拿取产生疲劳裂纹。如果是做金属材质的棋子，这个壁厚和结构尺寸也能控制单枚棋子的重量在25g左右，拿在手里有足够的压手感，又不会因为太重导致长时间下棋拿取疲劳。
