DIY双轴直线滑台数控运动模组结构

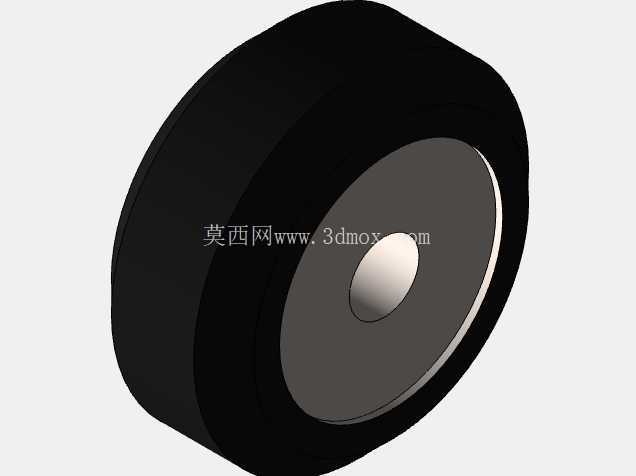

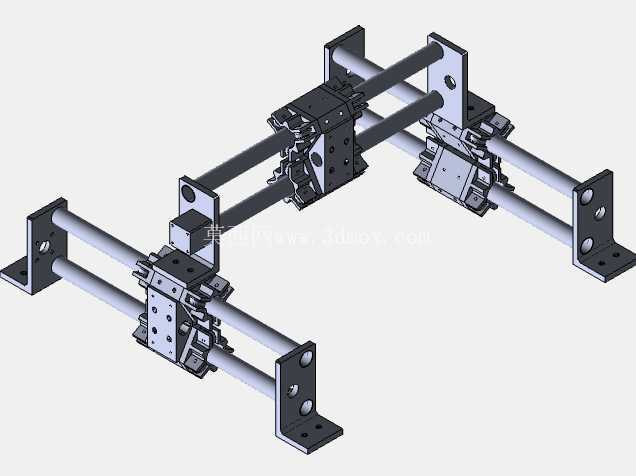

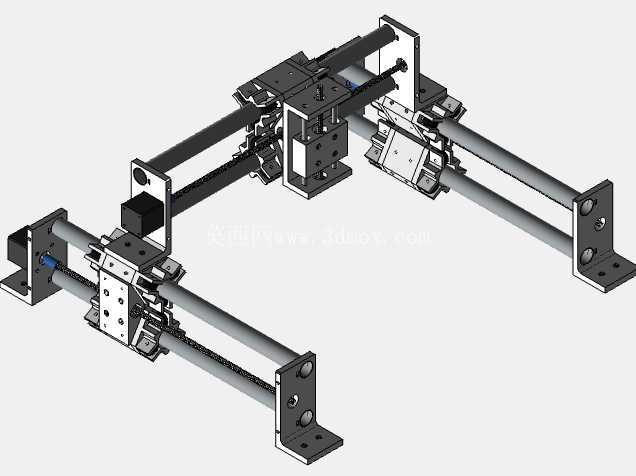

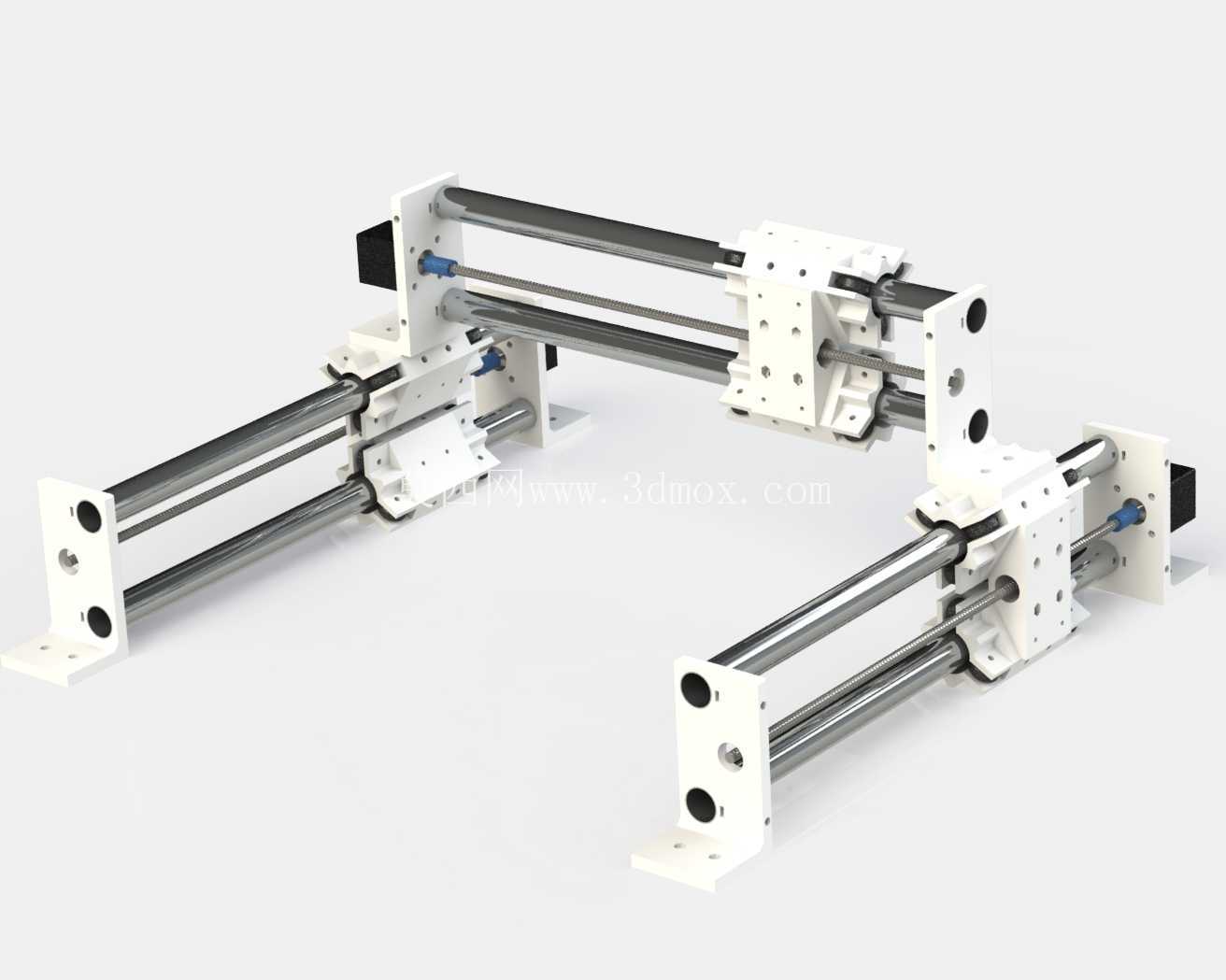

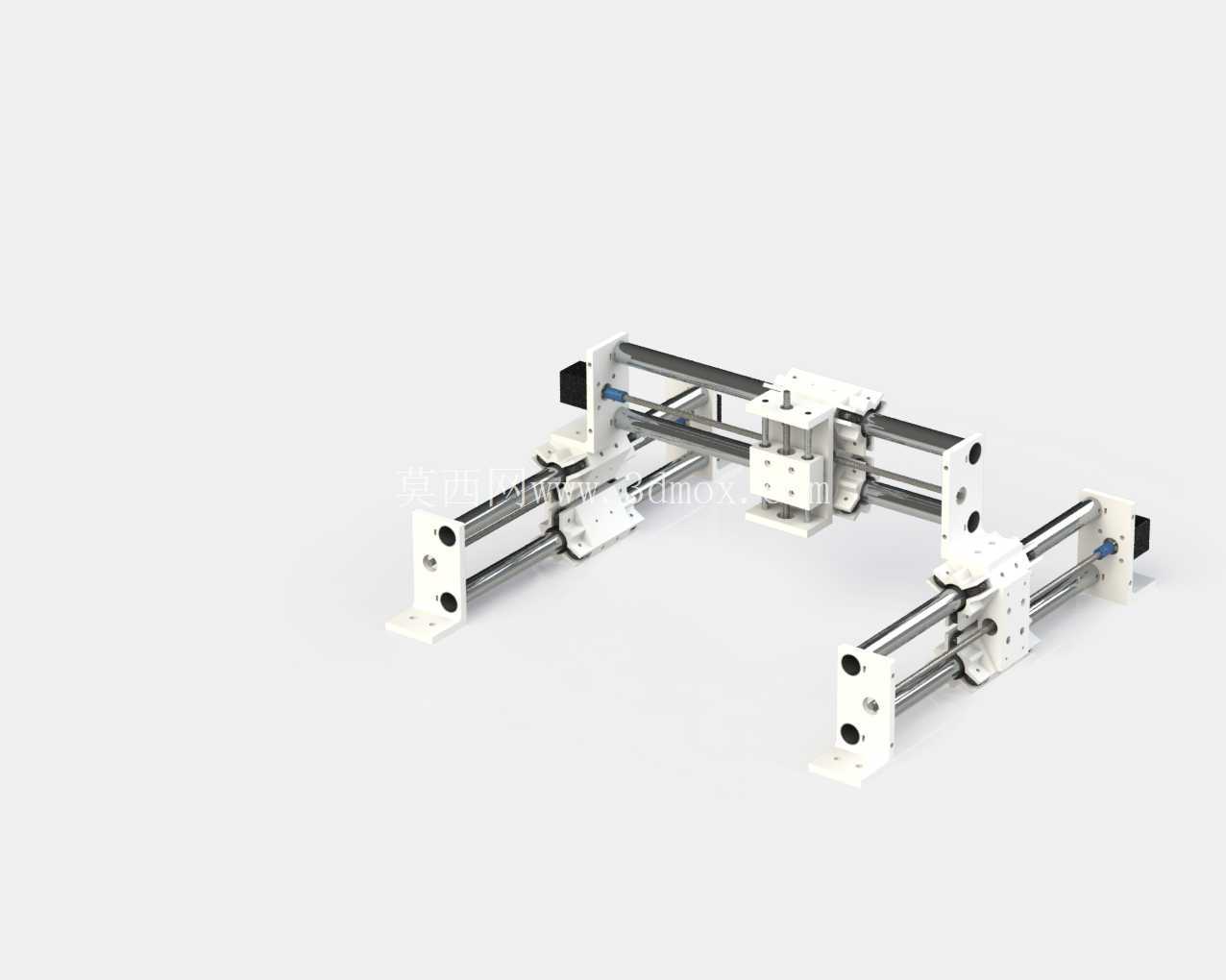

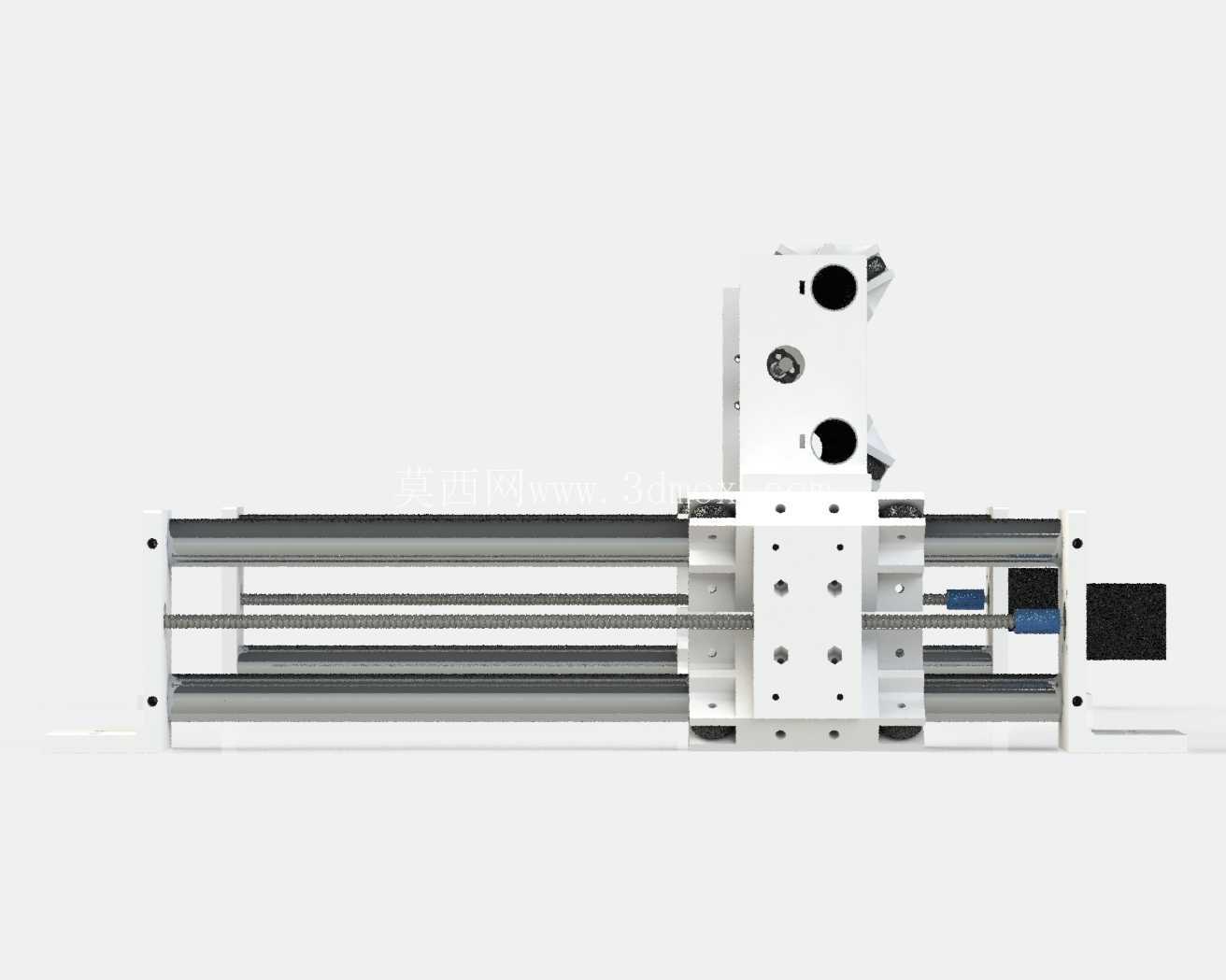

　　这套双轴直线运动模组，核心面向小型桌面级数控加工、点位搬运、轻载轨迹作业场景设计，常见于个人DIY数控作业台、小型点胶工位、桌面级激光打标辅助位移台这类对安装空间有严格限制的轻载作业场景。整套机构采用双平行光轴作为导向支撑，搭配两组独立的滑动载台，可实现XY平面内的独立点位控制与联动轨迹输出，单轴有效行程可根据实际安装需求调整光轴长度，适配不同作业幅面的加工需求。

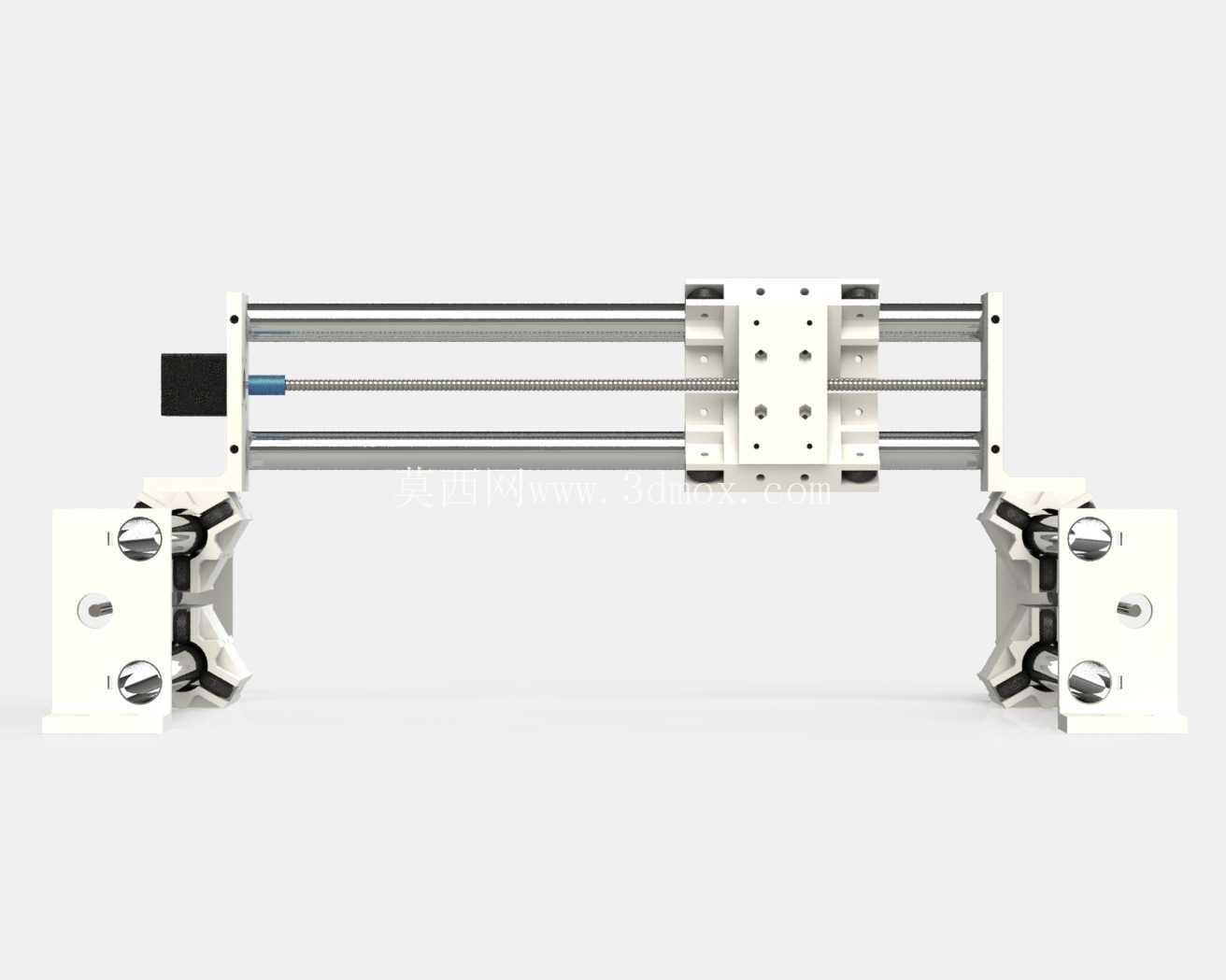

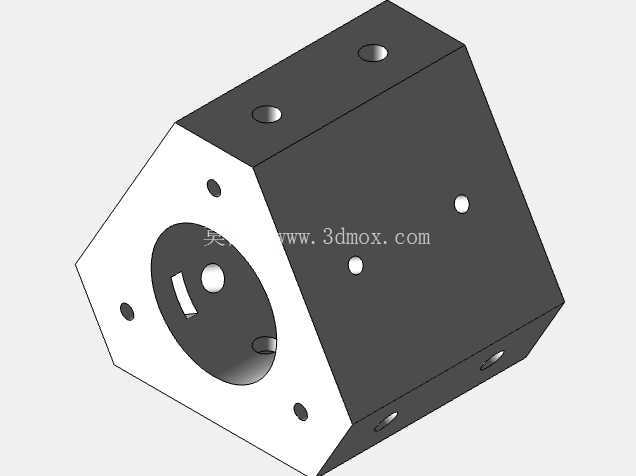

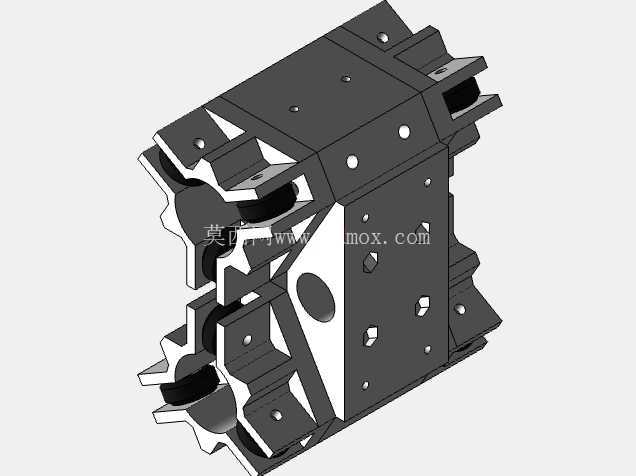

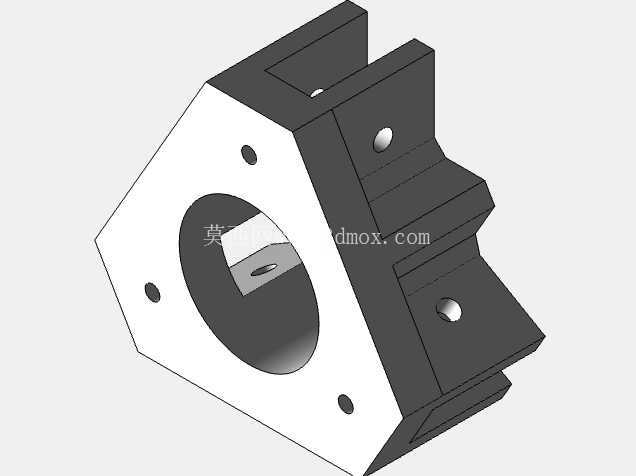

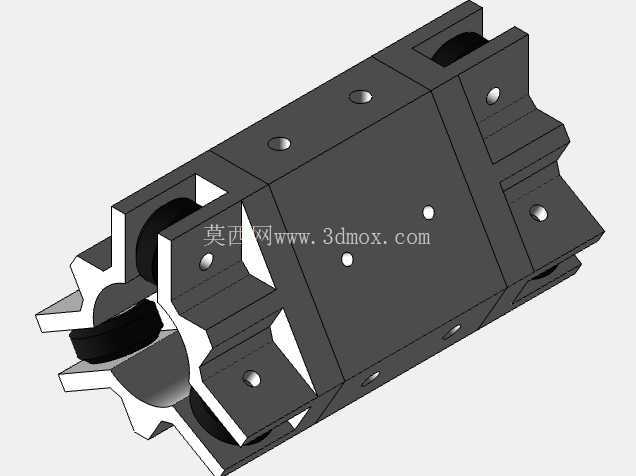

　　从结构设计逻辑来看，导向部分选用直径27.4mm的空心光轴作为主导轨，搭配直线轴承作为滑动副，相比线轨方案成本更低，安装调试门槛更低，适合非工业级量产的DIY场景快速搭建；传动端预留了8mm轴径的步进电机安装位，可直接适配Nema17规格的42步进电机，通过同步带或者T型丝杠实现载台的直线驱动，载台与滑动座之间采用分体式连接结构，可根据实际负载需求调整安装孔位，固定不同的作业执行端，比如小型主轴、点胶阀、激光头等作业部件。

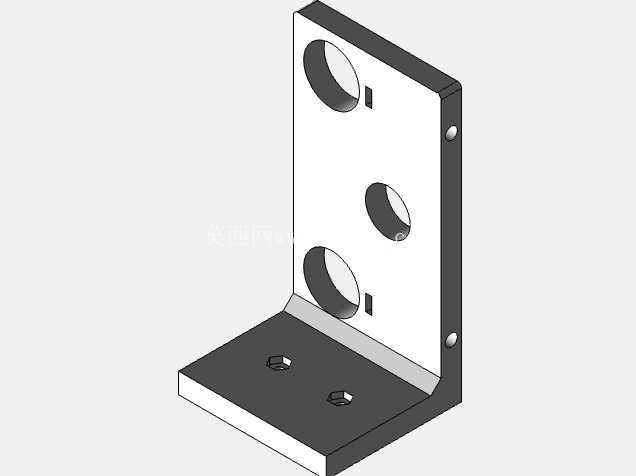

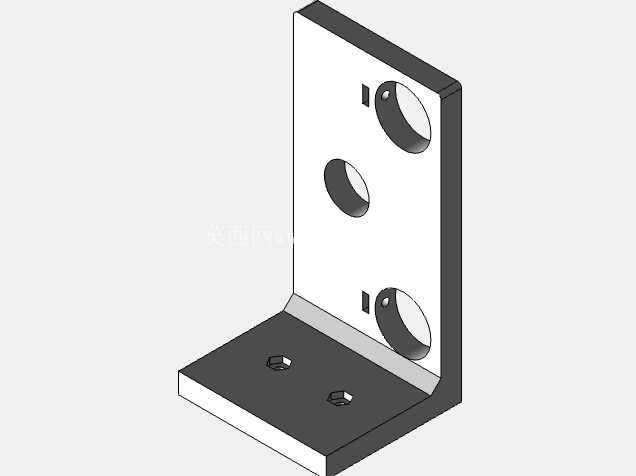

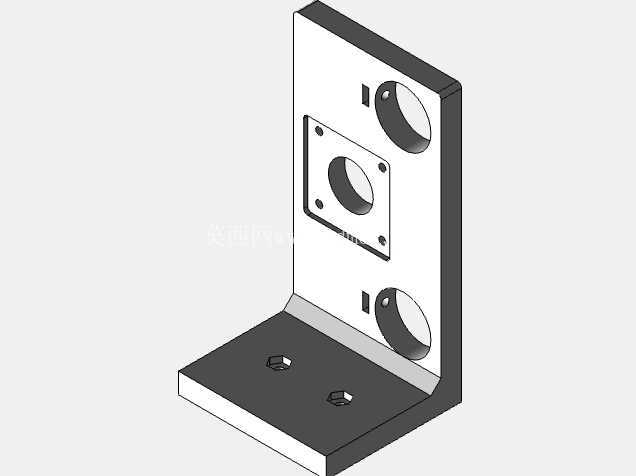

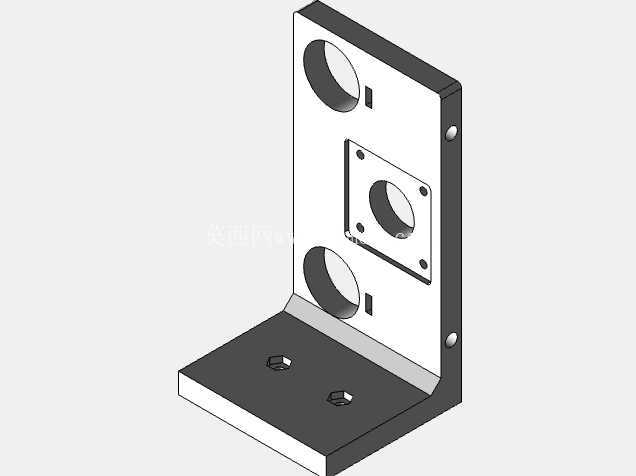

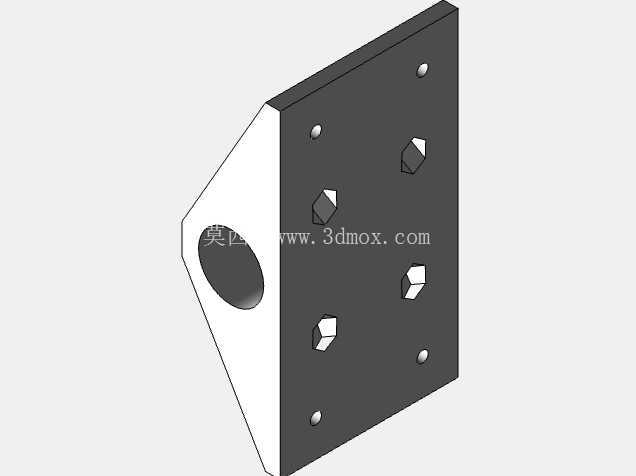

　　安装边界上，整套模组的底座采用分体式支撑座设计，支撑座上预留了贯穿式安装孔，可直接通过螺栓固定在铝型材框架或者木质台面上，单组支撑座的安装孔距为24mm，不需要额外加工转接板就能直接适配市面常见的2020、3030铝型材安装槽；两个平行轴的中心距根据载台的跨距设计，滑动过程中不会出现卡滞，载台的滑动面与光轴的配合间隙可通过侧面的顶丝微调，补偿长期使用后的磨损间隙，保证运动精度。

　　实际使用过程中，这套模组的单轴额定负载在5kg以内，适合轻载低速的作业场景，运动速度最高可到200mm/s，重复定位精度可控制在0.1mm级别，完全能满足个人DIY加工、小型样品打样、教学实验演示这类场景的使用需求。结构上没有采用复杂的一体化铸件，所有零件都可通过普通机加工或者3D打印制作，维修替换成本极低，用户可根据自身的作业需求调整光轴长度，扩展行程范围，不需要重新设计核心的载台与支撑座结构。

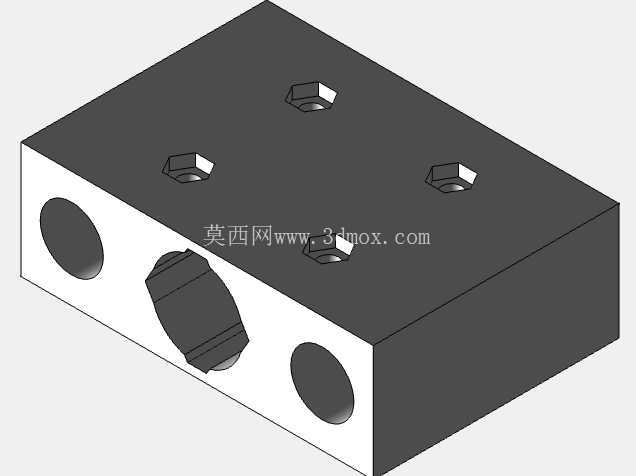

　　载台部分的设计做了通用化处理，顶面预留了多组M3、M4的螺纹安装孔，孔位间距兼容市面常见的小型作业部件安装尺寸，不需要额外制作转接板就能直接固定执行元件；支撑座两端预留了传动部件的安装空间，不管是采用同步带传动还是丝杠传动，都能直接在现有结构上加装，不需要对支撑座做二次加工。导向光轴的两端采用顶丝固定在支撑座上，安装时不需要额外加工轴端卡簧槽，降低了零件加工的精度要求，个人用户自行加工零件时也能保证装配精度。

　　在实际装配调试环节，这套结构对安装面的平面度要求不高，只要两个支撑座的安装面共面，就能保证光轴的平行度，滑动过程中不会出现卡顿；滑动座上的直线轴承采用卡簧固定，更换时只需要拆下卡簧就能快速替换，不需要拆解整个载台结构。整套机构的所有外露部件都没有尖锐棱角，安装调试过程中不会出现磕碰划伤的问题，适合教学场景下学生自行组装调试，理解直线运动模组的传动原理与结构逻辑。
