带螺旋导流槽的中空球形结构件

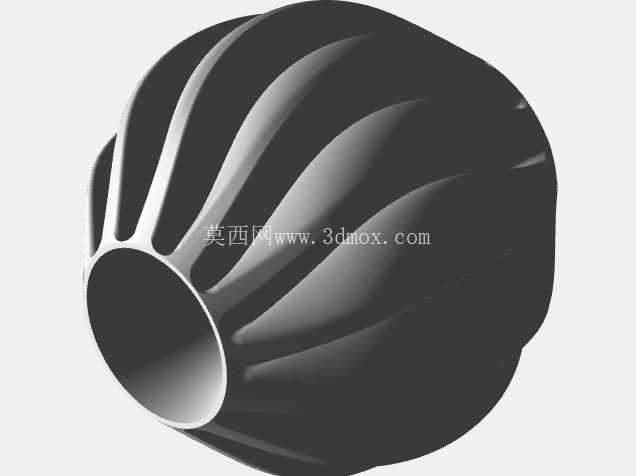

该结构件为中空类球形壳体，外表面均匀分布多道沿球面螺旋延伸的内凹导流槽，槽体从一端的圆形接口处平滑过渡延伸至球面远端，相邻导流槽之间形成凸起的弧形筋条，整体曲面过渡无尖锐棱角，所有棱边均做了R角圆滑处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷。一端设置的等径圆形直通接口，接口端面为平整的环形贴合面，可通过法兰、卡箍或者粘接方式与外部管路对接，接口内径与壳体内部空腔直接连通，内部空腔为等壁厚的球形腔体，壁厚均匀性控制在合理公差范围内，保障铸造充型过程中金属液流动平稳，减少缩孔缩松缺陷的产生概率。

从应用场景来看，这类带螺旋导流结构的中空球形件，常被用在流体管路的紊流发生段，当流体从端部接口进入腔体后，顺着外表面对应成型的内部螺旋流道导向，会在球形空腔内形成稳定的旋流状态，既可以提升不同介质在腔体内的混合效率，也能避免流体直接冲击腔体壁面造成的局部冲蚀磨损，在小型化工流体混合单元、卫浴出水起泡组件、3D打印创意摆件的内嵌结构、小型换热单元的扰流芯体中都能见到同类结构的应用。如果作为装饰类构件使用，外表面的螺旋槽在光线照射下会形成连续的明暗渐变光影，相比光滑球面拥有更丰富的视觉层次，不需要额外做表面雕花处理就能获得不错的质感表现。

设计过程中首先要确认端部接口的通径尺寸，根据对接管路的公称通径匹配接口的内外径公差，接口的轴向长度需要满足对应连接方式的装配深度要求，比如采用卡箍连接时，接口端部需要预留足够的密封面宽度和卡箍抱紧的接触长度，避免装配后出现密封泄漏。球形主体的外径需要根据安装空间的边界做约束，若安装在封闭的管路舱段内，球体最大外径要小于舱段的最小通径，同时预留足够的安装操作间隙，避免装配过程中球面与周边构件发生干涉。外表面螺旋导流槽的导程设计需要结合实际流体工况调整，当需要更强的旋流效果时，可以适当减小螺旋导程，增加槽道的螺旋圈数，但要注意槽道深度不能超过壳体壁厚的三分之一，避免开槽位置壁厚过薄导致铸造时出现浇不足、或者承压使用时出现变形破损。

建模阶段需要重点处理曲面之间的连续性，导流槽与球面的衔接处要做到G2连续，避免出现折线棱边，一方面是减少流体流动时的沿程阻力，另一方面也能降低铸造模具的加工难度，模具对应位置不需要做额外的清根处理，数控加工时可以用球头刀一次走刀完成曲面加工，减少后续钳工打磨的工作量。壳体的壁厚设计要结合选用的铸造工艺调整，采用砂型铸造时壁厚不能小于对应合金材料的最小壁厚阈值，防止充型不完整；如果采用熔模精密铸造，可以适当减小壁厚，降低构件整体重量。端部接口与球体的衔接位置要做渐变加厚处理，避免壁厚突变产生的应力集中，在承受管路振动或者流体压力冲击时，衔接位置不会出现断裂失效。

在安装边界校核上，除了确认球体最大外径的安装空间，还要注意端部接口的轴向安装尺寸，当构件与两端管路对接时，整体轴向长度要匹配管路的预留间距，接口端面的平面度公差要控制在密封要求的范围内，若采用密封圈密封，接口端面上需要预留对应规格的密封圈安装槽，槽体的尺寸公差要符合密封圈的压缩量要求，避免压缩量过大导致密封圈过早老化，或者压缩量不足出现泄漏。外表面的导流槽深度要保持均匀一致，若作为流体扰流结构使用，槽道深度偏差过大会导致旋流状态不对称，引发管路振动；若作为装饰结构使用，槽深不均会导致光影效果杂乱，影响外观质感。
