HPI遥控车C-HUB左转向固定座结构

项目分类:铸造模 发布时间:2026-05-26 ID:1163449
  • HPI遥控车C-HUB左转向固定座结构
  • HPI遥控车C-HUB左转向固定座结构

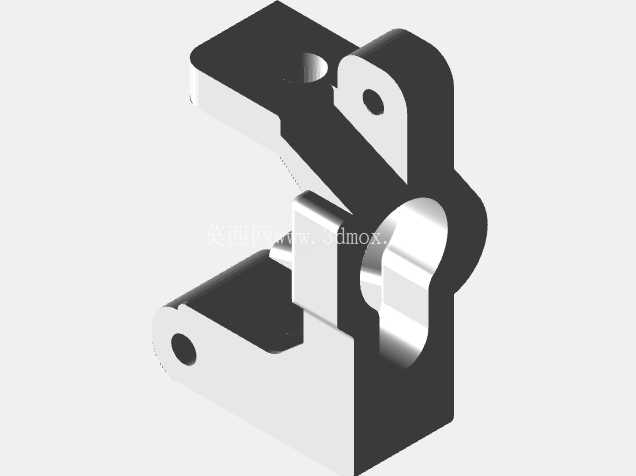

该零件为遥控模型车辆转向系统中的核心连接构件,主要承担前轮转向节与悬挂摇臂的衔接功能,在模型车高速行驶、转向、越障过程中传递多向载荷,是保证模型车转向精度与结构强度的关键受力件。从实际应用场景来看,这类C-HUB结构广泛应用于1/10比例及同规格的越野、平跑遥控模型车中,安装位置位于前轮内侧,上端与转向拉杆铰接,下端与下摆臂通过销轴连接,中心孔位用于穿设轮轴固定轴承,侧面的凸耳结构用于安装转向摇臂,实现舵机扭矩向车轮转向动作的传递。

从结构设计思路来看,该零件采用非对称的C型开口结构,区别于传统封闭式轮毂座,这种开口设计一方面为轮轴、轴承以及传动杯的安装预留了足够的操作空间,降低装配难度,另一方面在保证结构强度的前提下尽可能削减了非受力区域的材料厚度,实现零件轻量化,降低模型车簧下质量,提升悬挂响应速度。零件上的三个安装孔位均做了同轴度公差约束,中心大孔的孔径匹配标准模型轴承外径,上下两个凸耳的小孔与悬挂销轴为间隙配合,保证转向动作顺畅无卡滞,同时孔位边缘均做了倒角处理,避免装配时刮伤销轴表面镀层,也能减少应力集中导致的孔位开裂问题。

从受力特性来看,该零件在模型车行驶过程中需要承受三个方向的复合载荷:垂直方向来自车身重量与落地冲击的纵向载荷,转向时来自轮胎侧向摩擦力的横向载荷,以及加速、制动时的纵向扭矩,因此在结构设计时对转角位置做了加厚处理,C型开口的连接臂采用变截面设计,靠近中心孔的位置壁厚更大,向两端凸耳延伸时逐步收薄,既保证了高应力区域的结构强度,又避免了不必要的重量增加。零件表面的分型面痕迹符合金属铸造工艺的成型特征,后续通过机加工保证孔位的尺寸精度,能够满足模型车在复杂地形下的高强度使用需求,即使在飞坡落地、高速急转的极端工况下,也不易出现变形、断裂的问题。

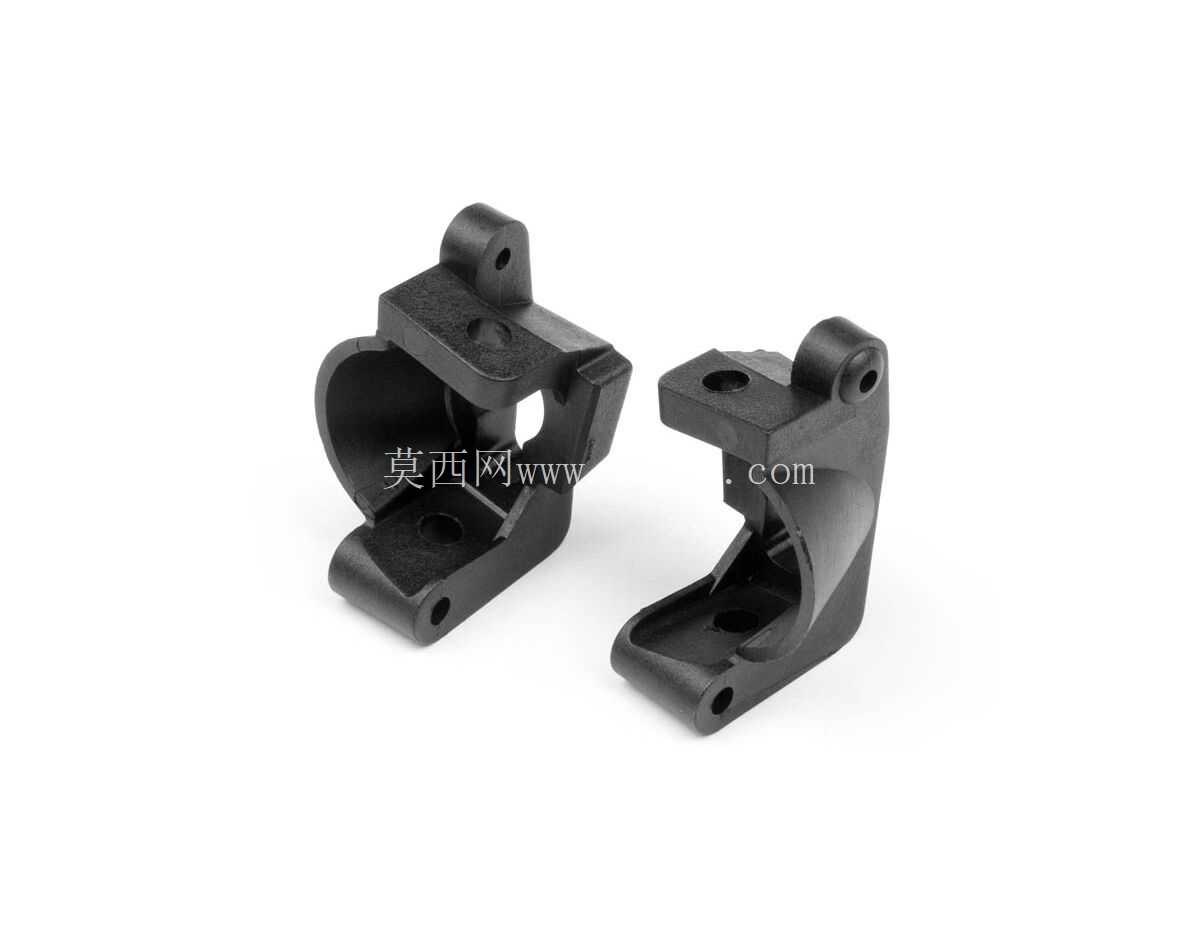

从安装边界来看,该零件为左型专用件,与右侧C-HUB呈镜像对称关系,不可互换安装,装配时需要保证中心孔与轮轴的同轴度,上下凸耳的孔位与悬挂摇臂的安装孔对齐,销轴穿入后需要加装E型卡簧限位,避免行驶过程中销轴脱出。零件的整体轮廓尺寸适配对应型号的HPI BULLET系列车型,安装后与轮毂、转向杯、悬挂摇臂的间隙控制在合理范围内,转向全行程内不会与周边零件发生运动干涉,转向角度能够达到模型车设计的最大转角要求,保证转弯半径符合设计指标。

在实际使用中,这类铸造结构的C-HUB相比塑料注塑件拥有更高的强度与抗冲击性能,适合大马力改装的模型车使用,同时金属材质的阻尼特性能够吸收一部分行驶过程中的振动,减少舵机受到的反向冲击,延长舵机齿轮的使用寿命。零件的C型开口结构也方便日常维护时拆卸轮组与传动部件,不需要完全拆解整个悬挂结构即可完成轴承更换、差速维护等操作,降低了后期保养的复杂度。
