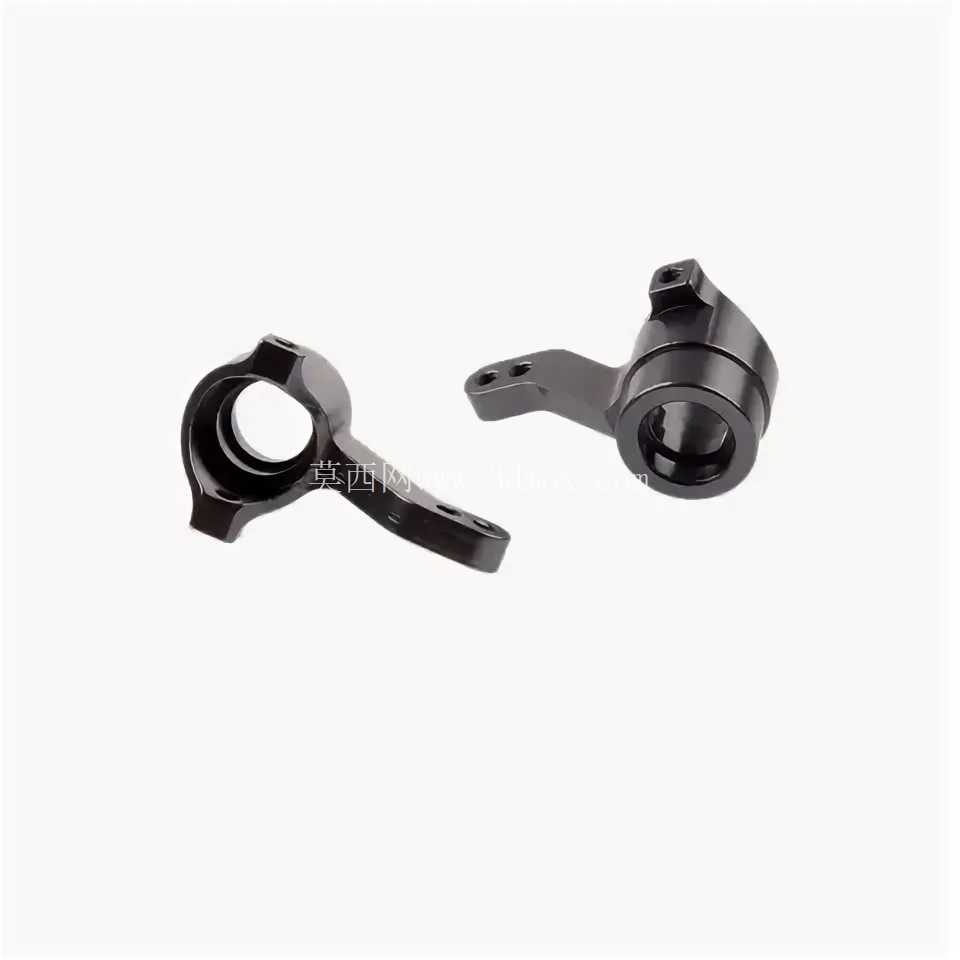

遥控模型车转向节左右对称结构件

　　该零件为RC遥控模型车辆转向系统的核心承载构件，对应实车转向节的功能定位，承担转向动作传递、轮毂支撑、悬挂连接的多重作用，左右件采用完全一致的对称设计，可同时适配车辆左右侧安装需求，减少备件储备种类，降低生产与维护成本。从实际装车场景来看，这类零件多用于1/8比例的越野、大脚类遥控模型车，安装位置位于前轮悬挂末端，内侧通过轴承与转向C座连接，外侧轮轴安装位用于固定轮毂结合器，侧面伸出的摇臂位分别连接转向拉杆与上摆臂，车辆转向时舵机拉动拉杆带动该零件绕主销轴线转动，进而带动前轮完成转向动作，同时承受车辆跳跃落地时的冲击载荷、加速刹车时的纵向力矩以及过弯时的侧向力，是模型行走系统中受力工况最复杂的结构件之一。

　　设计层面上，主体采用环形轴承座结构，内孔尺寸匹配常用的5114mm法兰轴承，保证轮毂转动的同轴度，轴承座外侧做加厚凸台处理，避免轴承压装时出现座体开裂，同时预留卡簧槽位用于轴承轴向定位，防止车辆剧烈颠簸时轴承脱出。侧面延伸的摇臂采用变截面设计，靠近轴承座的根部做R角过渡加强，分散应力集中点，摇臂末端的安装孔位分别对应M3球头螺丝的安装尺寸，孔位间距经过实车调校匹配，保证转向行程内不会出现拉杆与悬挂部件的运动干涉，左右件完全对称的设计意味着模具开发时仅需一套型腔即可生产左右侧配件，注塑或压铸生产时无需额外调整模具滑块，大幅提升生产效率。

　　安装边界方面，零件总长度从轴承座中心到摇臂最远端为32mm，轴承座外径16mm，整体安装后与转向C座的配合间隙控制在0.2mm以内，既保证转动顺畅又不会出现旷量，摇臂上的安装孔中心与轴承座中心的高度差为8mm，匹配该车型的主销后倾与内倾角度参数，保证转向回正力矩符合操控需求。从结构强度设计来看，零件底部做了加厚筋条连接轴承座与摇臂，在不显著增加零件重量的前提下提升整体抗扭强度，毕竟遥控模型车整车重量多在3-5kg，跳跃落地时前轮承受的冲击载荷可达自重的5-8倍，筋条的走向完全顺着冲击载荷的传递路径，将地面传来的冲击力分散到整个轴承座与摇臂结构上，避免局部应力过大导致断裂。

　　零件表面做了哑光硬质氧化处理，既提升表面耐磨性能，也能减少安装时球头与孔位的摩擦阻力，让转向动作更顺滑。实际装配时需要注意，轴承压入内孔时要保证端面贴合到位，球头螺丝锁紧时要预留0.1mm左右的活动间隙，避免锁死导致转向卡滞，由于左右件完全通用，安装时无需区分左右侧，仅需调整摇臂朝向即可完成装配，对于模型玩家的日常维护更换来说十分便捷，不需要额外记忆零件左右编号，减少装错的概率。这类转向结构件的设计逻辑同样可以迁移到小型无人车、巡检机器人的转向机构设计中，其对称式结构、应力分散的筋条布置、紧凑的安装尺寸，都能为小型行走机构的转向部件设计提供参考，尤其是在空间受限的小型移动设备上，这类集成轴承座与摇臂的一体化结构，能有效减少零件数量，压缩装配空间，同时保证结构强度满足使用需求。
