遥控模型车C型转向固定左支座结构

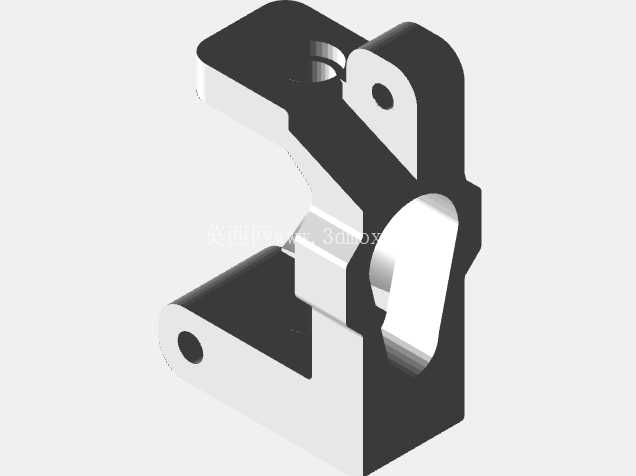

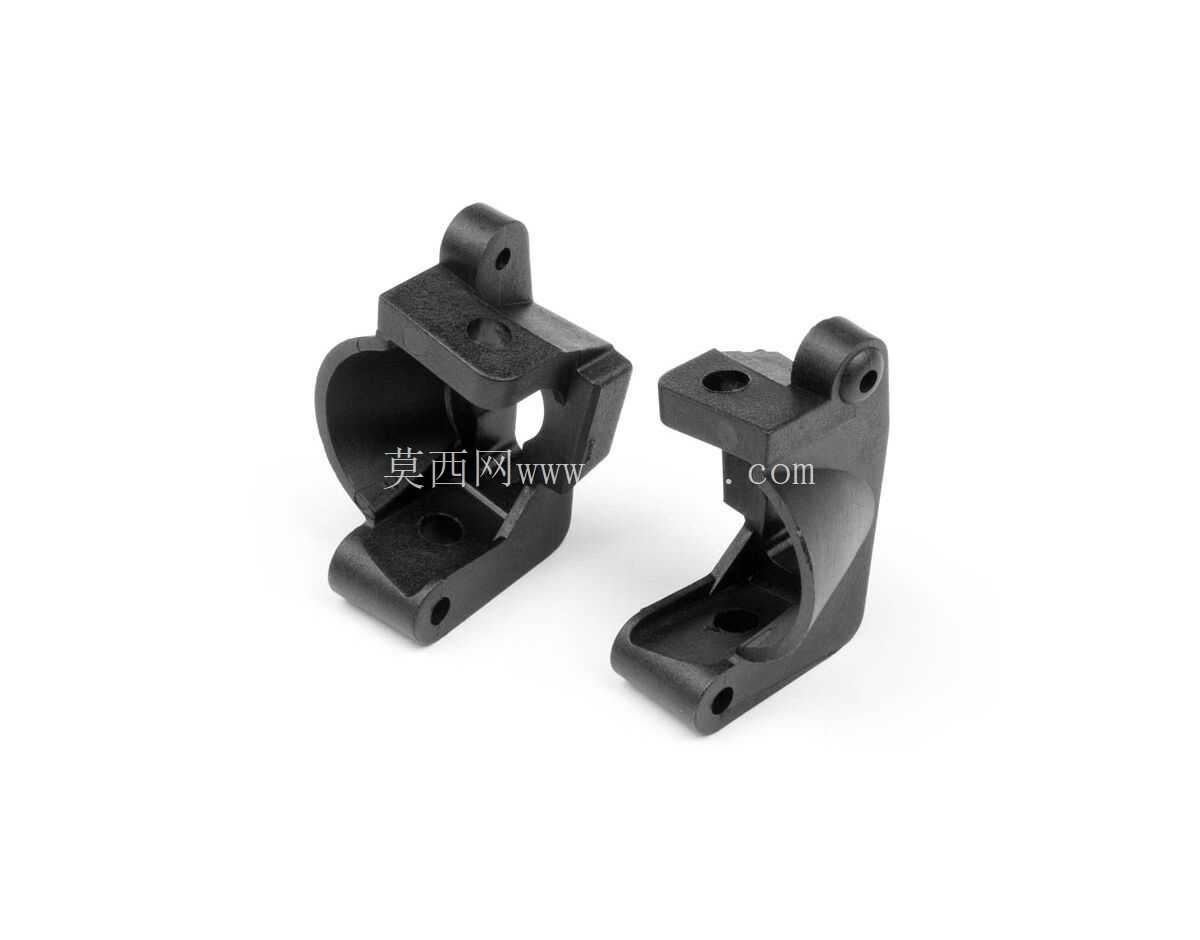

　　零件上分布的三处同轴度要求较高的销孔，分别对应上摇臂连接位、下摇臂连接位以及转向拉杆铰接位，其中上下摇臂的安装孔位平行度公差控制在0.02mm范围内，能够保证悬挂上下运动时的顺滑度，不会出现卡滞导致的行走姿态异常；转向拉杆铰接孔则设计了局部加厚的凸台结构，因为模型车在高速过弯、碰撞障碍物时，该位置会承受瞬时的侧向冲击力，加厚凸台可以有效提升孔位的抗形变能力，避免长期使用后孔位扩松导致的转向虚位。主体侧面的大直径圆孔是轮轴轴承的安装位，孔壁的加工精度直接影响轮组转动的同轴度，设计时特意在孔位两端预留了轴承安装止口，能够限制轴承的轴向窜动，保证轮组高速转动时不会出现偏摆抖动。在RC遥控模型车的行走系统设计中，转向节支座是连接轮组、转向拉杆与悬挂摇臂的核心受力构件，本次呈现的左向C-HUB结构，主要适配1/10比例BULLET系列越野遥控车型，承担转向动作传导、轮轴定位、冲击载荷分散的多重作用。从结构形态来看，该零件采用C型开口式主体框架，这种构型并非随意设计，而是充分考虑了模型车转向时的轮组跳动空间，开口区域预留了足够的转向摆角余量，避免轮组在大角度转向、飞坡落地压缩悬挂时与支座本体发生运动干涉。

　　从设计思路上看，该零件采用等强度变截面结构，在受力较小的区域做了镂空减重处理，既能够降低模型车的非簧载质量，提升悬挂响应速度，又不会削弱整体结构强度，所有的棱边位置都做了R0.5-R1mm的圆角过渡，一方面是铸造工艺的脱模需求，另一方面可以避免应力集中，在承受飞坡落地的冲击载荷时，不会因为锐角位置的应力集中导致零件断裂。零件的安装边界经过反复校核，上安装面到下安装面的中心距与对应车型的悬挂摇臂间距完全匹配，转向铰接点的位置经过运动学仿真验证，能够保证转向过程中阿克曼转角特性符合设计要求，转向时内外轮的转角差匹配合理，减少轮胎的异常磨损。

　　在实际应用场景中，这类C-HUB零件属于RC模型车的易损替换件，当模型车高速行驶发生侧面碰撞、或者飞坡落地角度不正时，支座会承受超出设计阈值的冲击力，原厂配件的替换成本较高，通过三维建模复刻该零件后，可以采用铸造或者3D打印的方式制作替换件，也可以根据实际使用需求调整局部壁厚，针对经常碰撞的受力位置做加强处理，提升零件的耐用性。建模过程中需要重点关注各个孔位的相对位置精度，以及C型开口的开合尺寸，如果开口尺寸偏小，会导致轮组转向到最大角度时与支座摩擦，增大转向阻力；如果开口尺寸偏大，则会降低整体结构的抗扭刚度，受力时容易发生形变。

　　零件表面的分型线位置设计在非安装配合面，不会影响各个配合面的装配精度，铸造拔模斜度控制在1°-1.5°之间，既能够保证脱模顺畅，又不会导致配合面的尺寸偏差过大。对于模型改装爱好者而言，该结构还可以作为基础构型进行拓展，通过调整上下安装孔的间距来改变车辆的滚动中心高度，从而调整车辆的弯道操控特性，也可以更换不同孔径的轴承安装位，适配不同直径的轮轴组件，满足不同改装方案的需求。在结构验证阶段，需要重点校核三个铰接孔的位置度，以及轴承安装孔与上下摇臂安装孔的垂直度，这些形位公差直接决定了零件装配后整车的行走性能，如果垂直度偏差过大，会导致轮组出现外倾角偏差，不仅会加速轮胎磨损，还会影响车辆的直线行驶稳定性。
