复古弯梁公路自行车整车结构设计

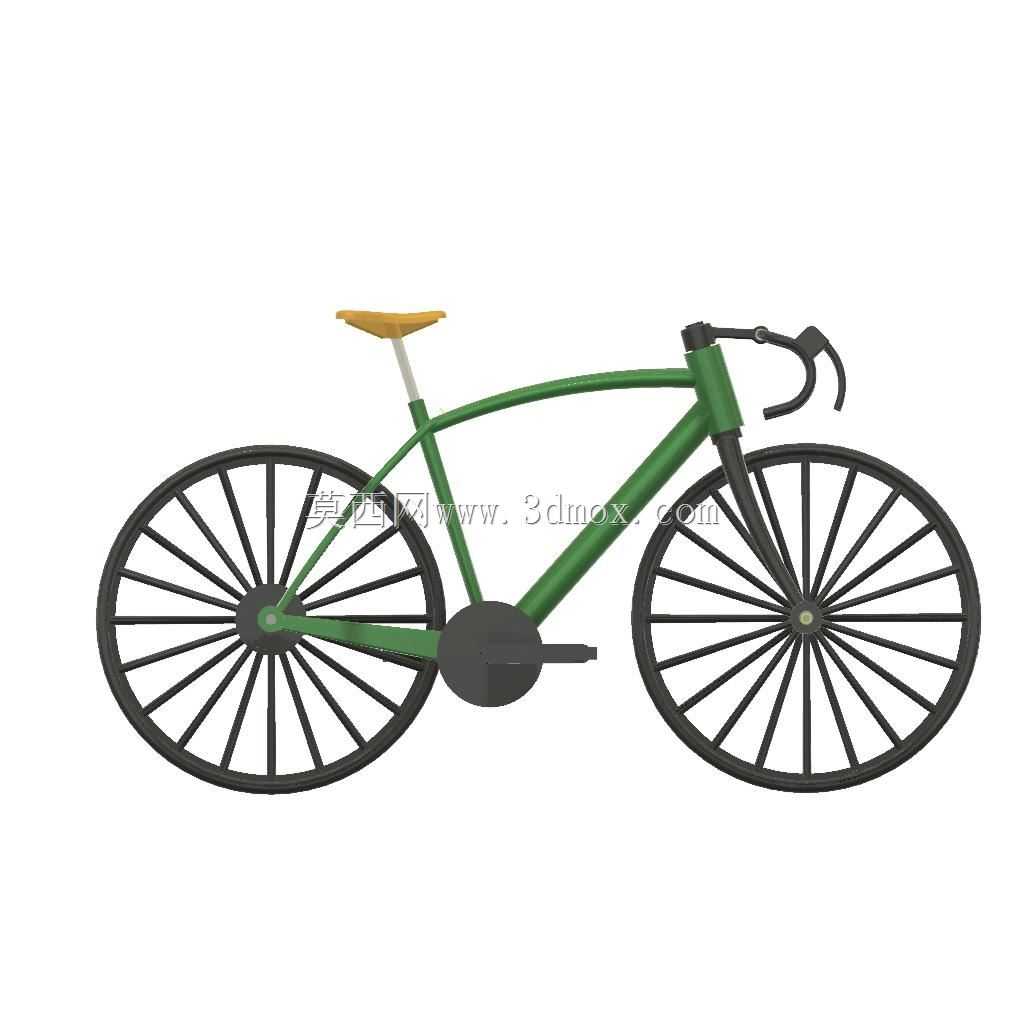

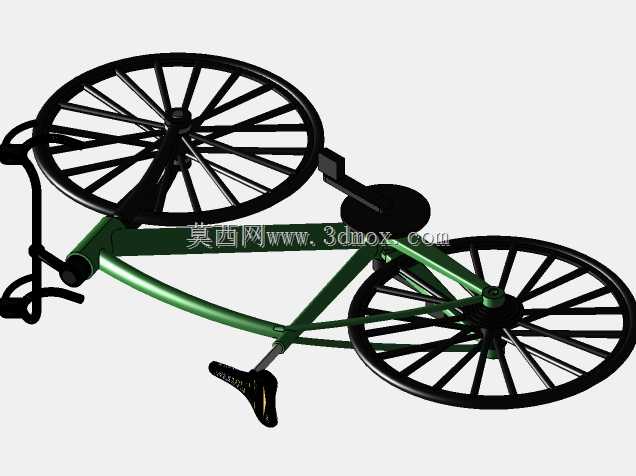

　　这款弯梁公路自行车的三维结构设计，核心围绕城市通勤与中短途休闲骑行的实际场景展开，在传统公路车的几何基础上调整了车架跨高与操控角度，兼顾骑行效率与上下车的便利性。整车采用低跨点弯梁结构，上管从车头位置平缓向后下延伸至五通上方，取消了传统水平上管的高跨高限制，不同身高的使用者在临时停车、路口驻车时都能轻松双脚撑地，不需要大幅倾斜车身，这一设计尤其适配城市道路频繁启停的骑行环境，也适合穿着通勤服饰、裙装的使用者骑行。车架主体采用等径圆管拼接的结构形式，管材衔接处做了平滑过渡处理，前三角与后三角的受力路径清晰，五通位置作为整车动力输入的核心节点，通过加粗的管段连接下管、座管与后下叉，将脚踏踩踏的动力直接传导至后轮，

　　同时抵消骑行过程中产生的侧向扭力，避免车架出现多余形变影响传动效率。车头部分采用弯把设计，把横向前弯曲形成多个握持点位，骑行者可以根据路况、骑行时长切换握姿：平路巡航时握住下把位能够降低上半身高度，减小迎风面积，降低风阻带来的动力损耗；低速通行、城市路况观察周边时握住上把位可以抬起上身，获得更开阔的前方视野，操控转向也更加灵活。前叉为直腿硬叉结构，叉腿与前轮轴心的安装位同轴度经过校准，转向过程中不会出现轮组偏摆，车头碗组内置在头管内部，转向阻尼均匀，没有虚位旷量。轮组采用多辐条等距排布结构，前后轮均采用直拉辐条从花鼓位置延伸至轮圈，每根辐条的预紧力均匀分配，轮圈的径向跳动与端面偏摆控制在合理区间，

　　既能够承受骑行过程中路面传来的竖向冲击，也能在转向、踩踏时提供足够的侧向支撑。轮组轴心与车架前叉、后叉的安装位采用标准快拆兼容尺寸，后期维护、更换轮胎或者轮组时不需要额外改装，通用互换性较强。座管从车架座管位置竖直向上延伸，顶端搭配窄长型运动坐垫，坐垫的前后位置、俯仰角度都预留了调节空间，能够根据不同使用者的腿长、骑行习惯调整坐垫高度，保证踩踏过程中膝盖的屈伸角度处于合理范围，减少长期骑行带来的关节磨损。传动部分由曲柄、中轴、链轮与后轮飞轮组成，曲柄长度适配常规公路车的踩踏发力角度，脚踏安装位的螺纹采用通用标准，使用者可以根据需求更换不同类型的脚踏。链轮与后轮飞轮处于同一平面，传动链条的走向平直，

　　减少了链条侧向摩擦带来的动力损耗与异响。整车的外形尺寸按照成人通勤公路车的常规边界设定，整车长度控制在常规两轮车的通行范围内，宽度不超过车把的横向尺寸，能够轻松推入标准电梯、存放在家用非机动车停放区域，也符合公共自行车停放架的间距要求。在结构设计过程中，所有零部件的安装边界都做了干涉检查：车轮转向到最大角度时，弯把不会与车架上管、前轮轮胎发生碰撞；脚踏转动到最低位置时，与地面保持足够的安全距离，过弯倾斜车身时不会出现脚踏剐蹭地面的情况；坐垫调节到最低位置时，座管也不会与五通内部结构发生磕碰。各零部件的装配逻辑完全还原实车的装配流程，从车架主体开始，依次压入中轴、碗组，安装前叉与转向组件，再锁紧轮组、挂载传动与刹车组件，最后固定座管坐垫，每一处配合面的公差、安装顺序都符合实际工装要求，既可以作为自行车结构设计的参考样例，也能用于骑行装备的适配校验、通勤交通工具的结构展示。
