XT60系列航模动力接插件结构设计

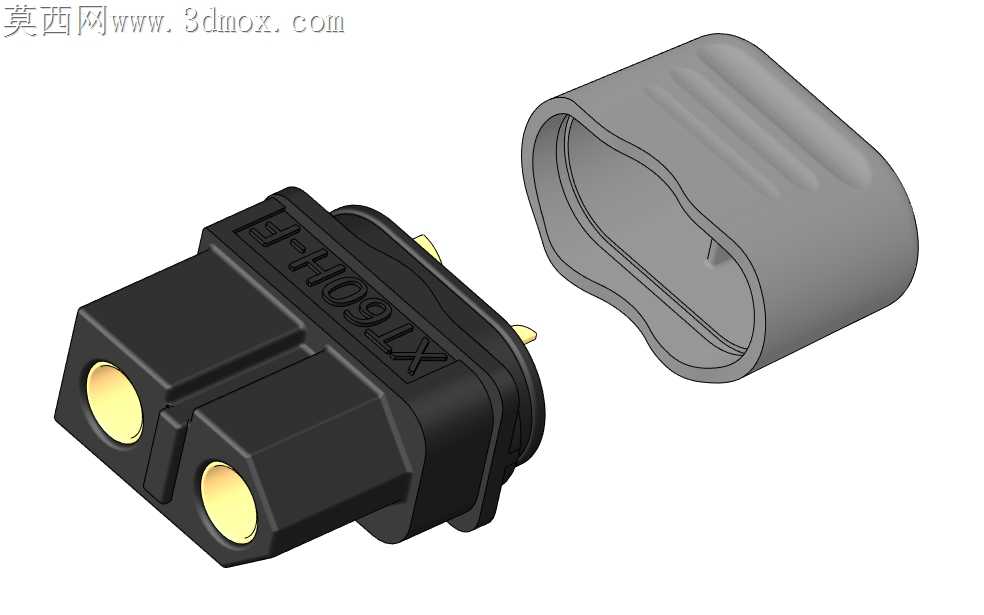

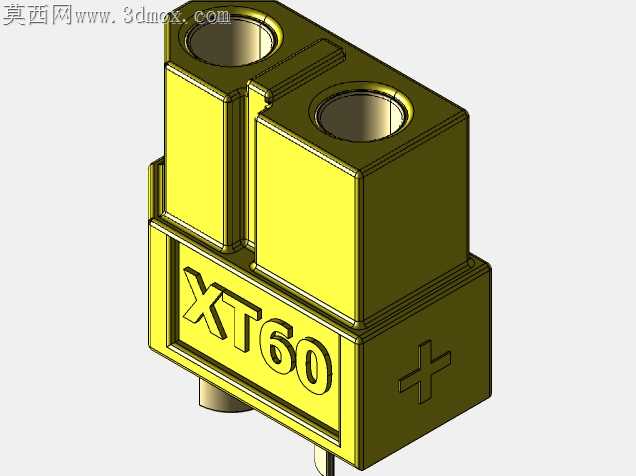

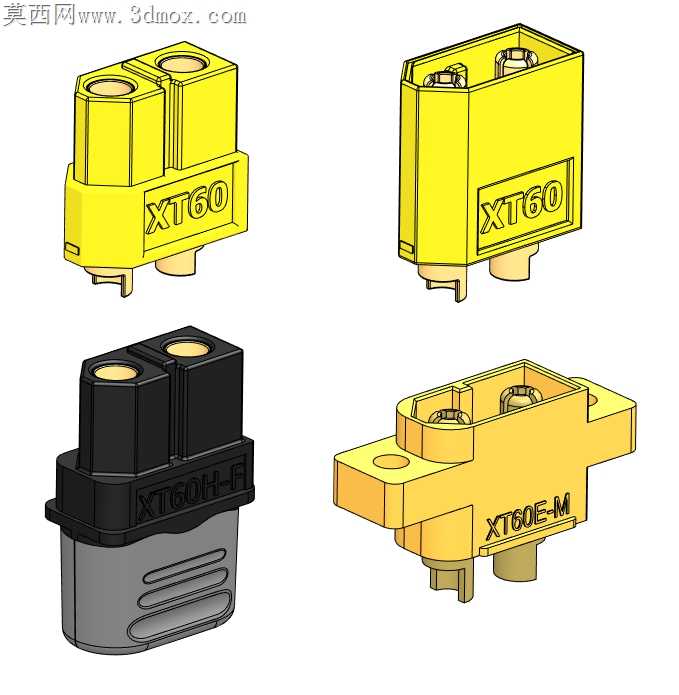

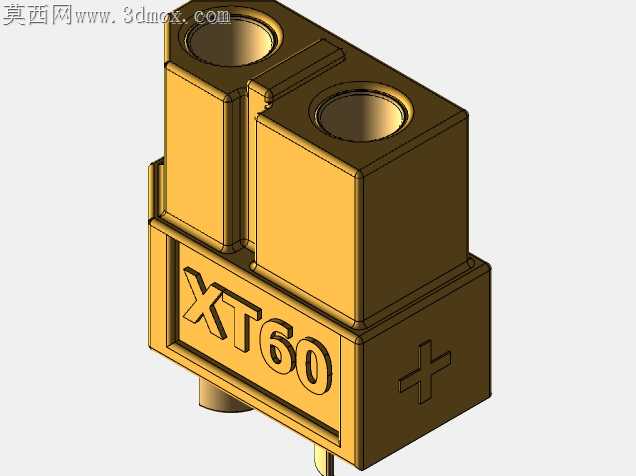

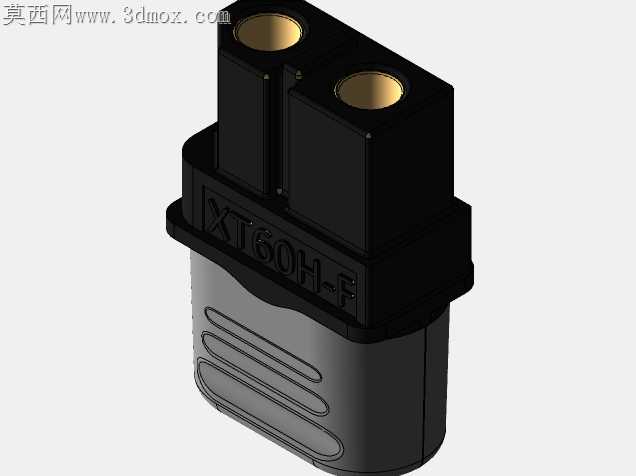

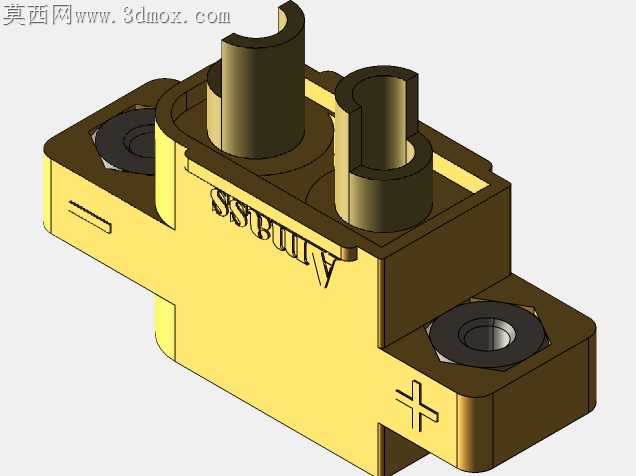

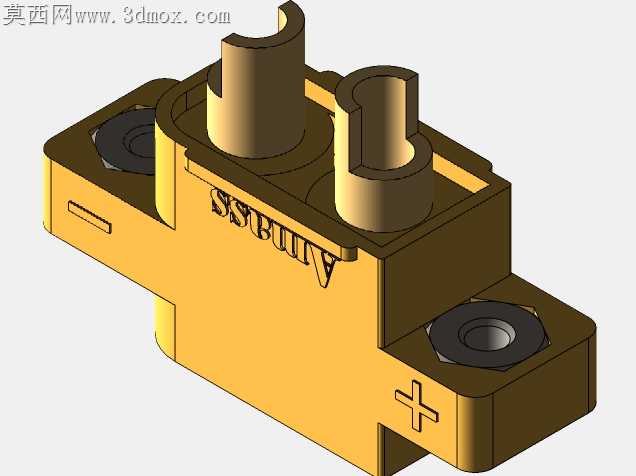

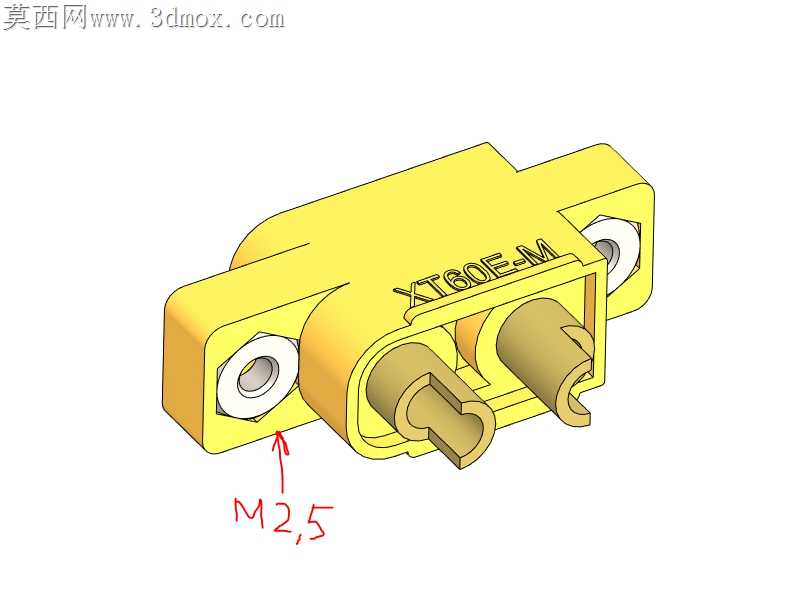

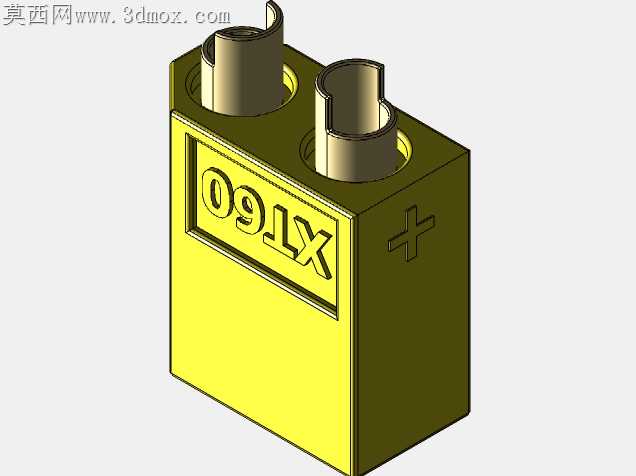

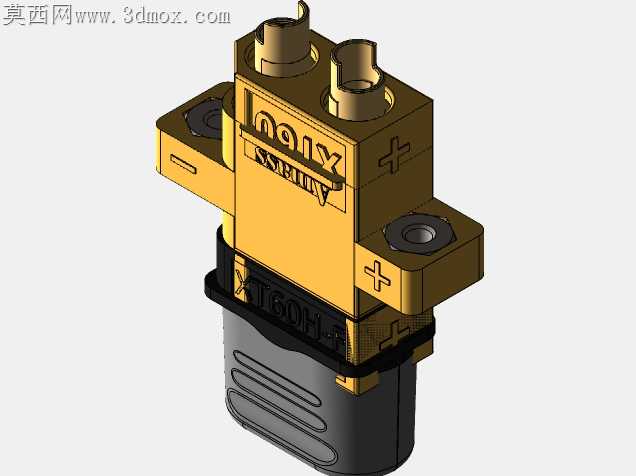

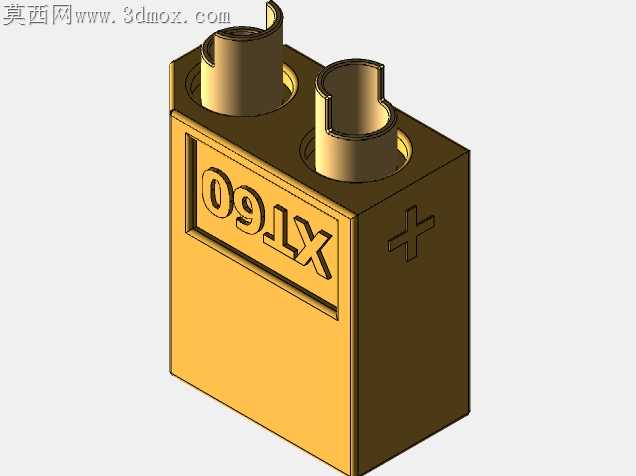

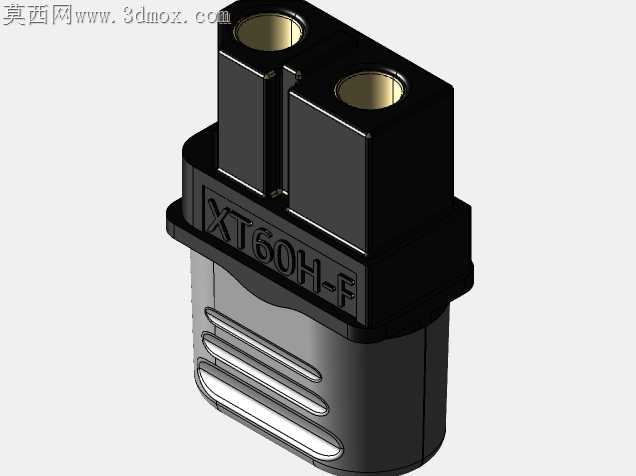

大电流接插件在航模动力回路里最容易被忽略的隐患，是插合状态下触点中心距偏差带来的接触应力不均——常规公母头对插时，若两个插针的中心距公差超出0.1mm，长期插拔后簧片会出现单侧疲劳塌陷，大电流放电时局部接触电阻飙升，轻则接头发烫软化塑壳，重则引发航模空中断电坠机。这套XT60系列接插件的结构设计，完全围绕插合公差适配做了细节调整。带固定法兰的XT60E-M型号，塑壳底座的两个安装孔位做了0.2mm的让位间隙，安装到航模机身或者电调固定板上时，不会因为板材开孔的位置偏差拉扯塑壳内部的插针固定槽，避免插针在塑壳内出现偏移。带护套的XT60H-F型号，尾部的软胶护套和硬塑主体之间做了环形卡扣结构，焊线之后拉扯线材不会把焊点直接从插针尾部拽脱，护套内壁的多道环形凹槽还能卡住线材外皮，哪怕炸机时接头受到侧向冲击力，应力也会先被护套分散，不会直接传导到焊点位置。常规款XT60公母头的塑壳外侧做了防滑的凹陷纹理，戴航模专用的防滑手套插拔时也不会打滑，插合到位时会有清晰的卡扣反馈感，不用反复确认是否插紧。塑壳内部的插针固定槽做了0.05mm的过盈配合，插针压入塑壳之后不会出现轴向窜动，簧片的接触开口角度做了15度的优化，插拔力控制在15N左右，既不会因为太松在飞行震动中松脱，也不会因为太紧插拔时扯坏电调或者电池的焊盘。不同型号的塑壳防呆结构做了统一适配，同系列的公母头不管是带法兰还是带护套的型号，都能互相兼容插合，不用因为安装位置不同特意配对不同的接头。触点部分的倒角做了0.3mm的圆弧处理，插合时不会刮伤簧片表面的镀金层，长期反复插拔也能保持稳定的接触电阻，避免镀金层刮落之后出现氧化接触不良的问题。塑壳的壁厚做了均匀化处理，最薄的位置也有1.2mm，注塑成型时不会出现缩水印，高温大电流工作时塑壳也不会因为局部过热出现变形塌陷。
