百千瓦级焦点石颗粒燃烧装置结构设计

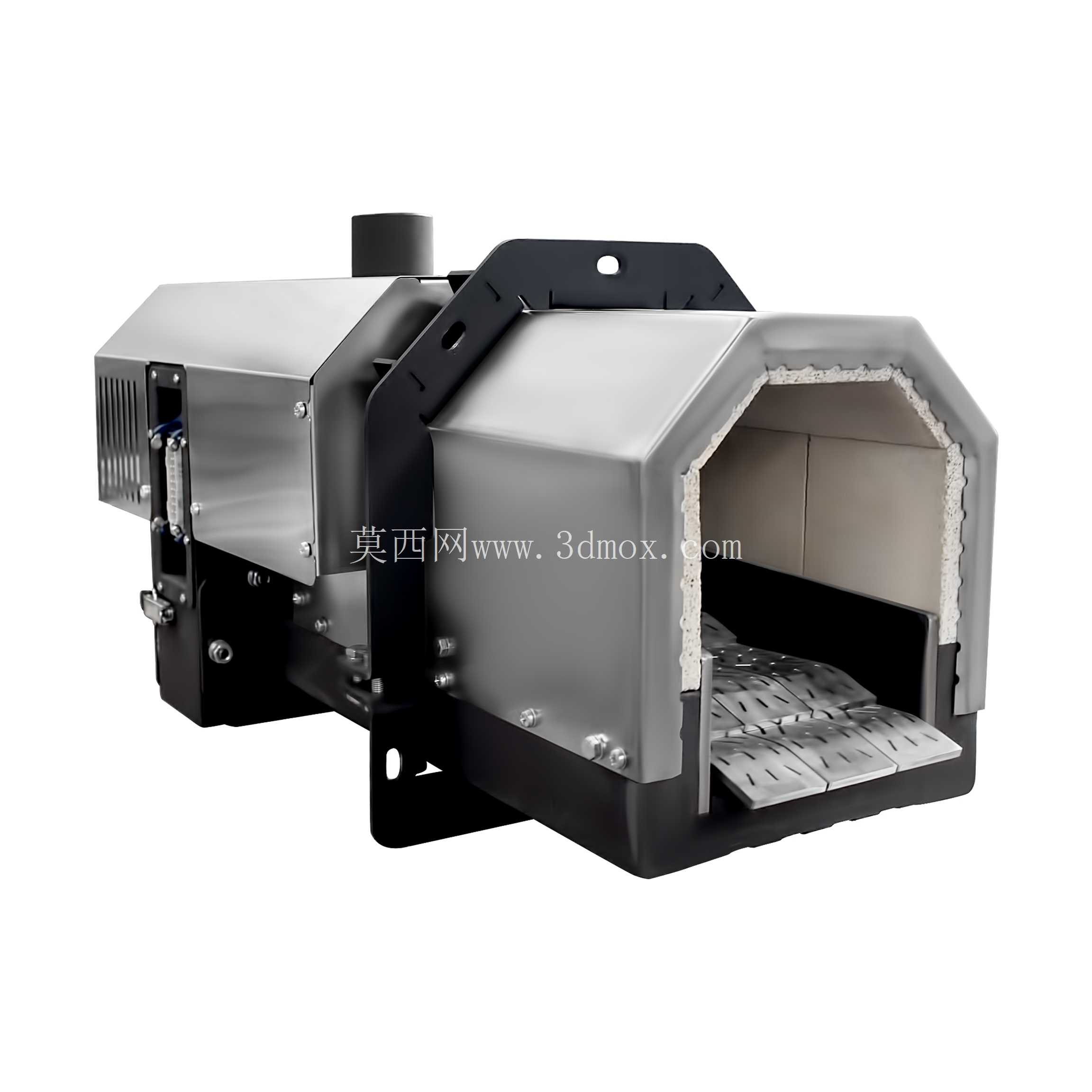

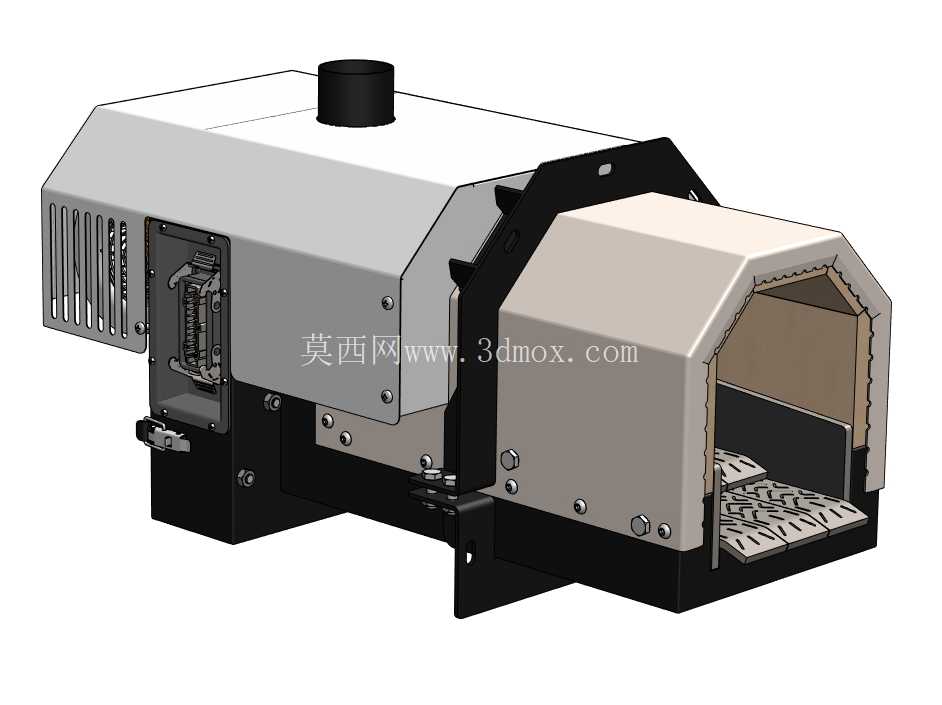

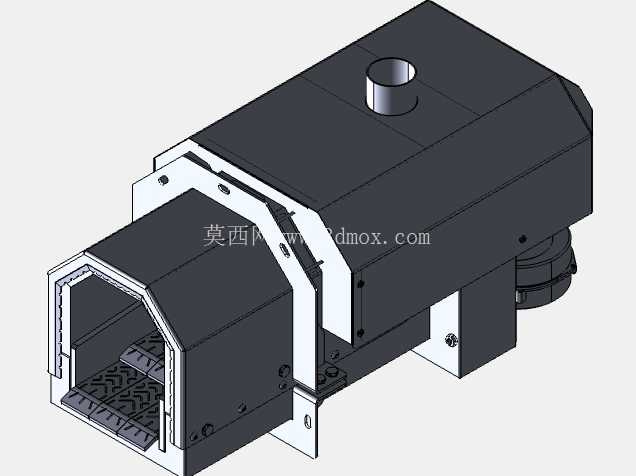

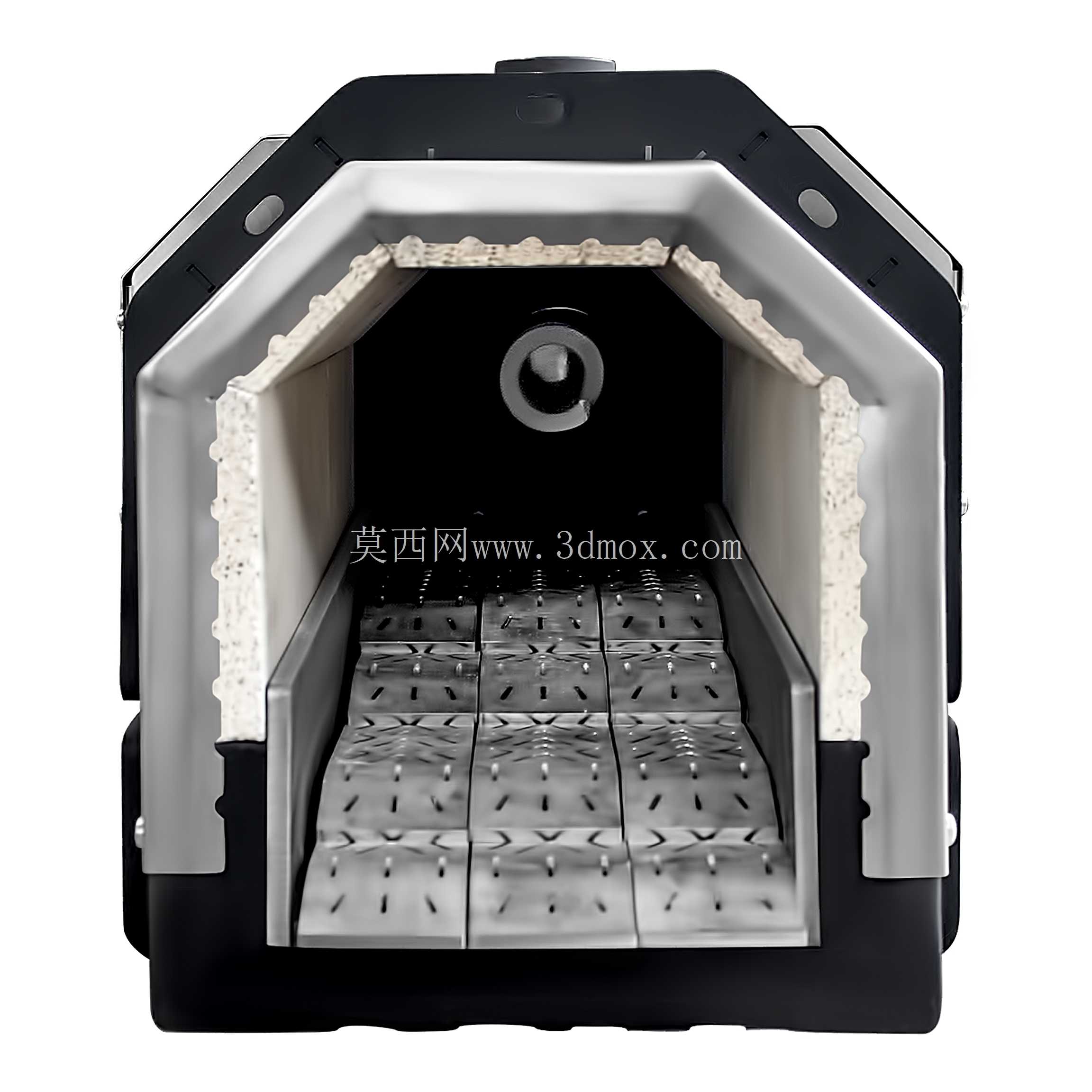

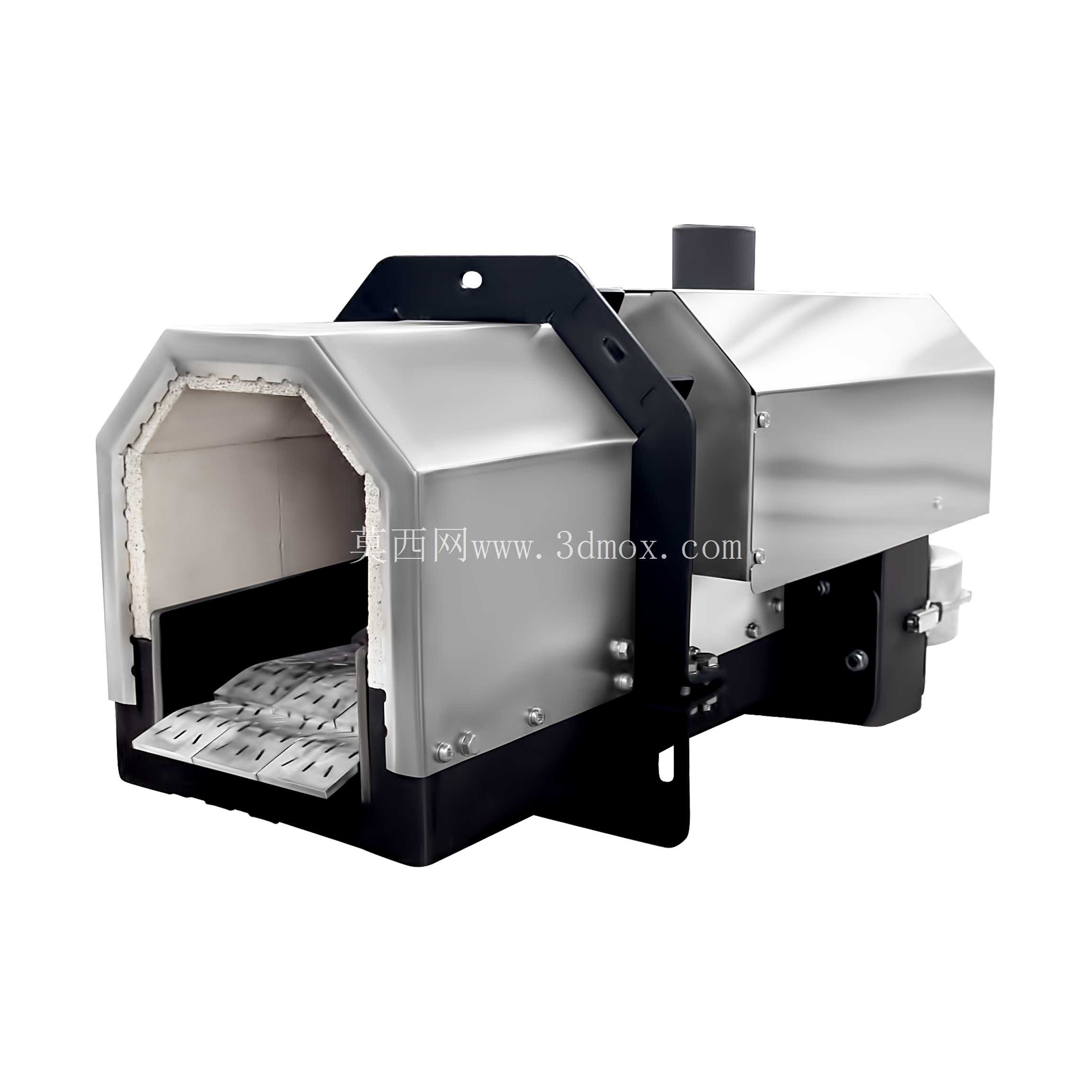

这款颗粒燃烧装置主要面向中小型供热场景的热能供给需求，可对接小型工业烘干线、商用采暖锅炉、生物质热风炉等终端设备，适配木质颗粒、压缩生物质颗粒等固态成型燃料，在中小型农产品烘干、车间局部采暖、小型热水供应场景中可替代传统燃油、燃气燃烧头，降低燃料使用成本。从结构布局来看，装置采用分段式腔体设计，前端为敞口式燃烧输出端，六边形截面的火口部位做了耐温衬层预留结构，安装时可直接对接设备的受热面接口，火口边缘的固定孔位采用对称排布，适配多数常规供热设备的对接法兰尺寸，无需额外做转接板加工。中部为核心燃烧腔体，侧面预留的观察窗结构可直接观测内部燃料燃烧状态，日常运维时无需拆解整机即可判断结焦、积灰情况，腔体下部设置的往复式送料篦子，通过步进式动作推动颗粒燃料从进料端向燃尽区移动，篦子表面的镂空槽孔兼顾通风排灰功能，燃烧后的灰分可直接透过槽孔落入下部集灰腔，集灰腔采用抽拉式结构设计，清灰操作无需拆解上部燃烧腔体。装置顶部的圆柱形接口为排烟出口，可直接对接排烟管道，接口内径匹配常规110mm规格的排烟管，安装时只需做密封处理即可。尾部为进料与动力集成段，侧面的格栅结构为进风散热通道，内置的送风组件可根据燃烧功率调整进风量，保证不同负载下燃料都能充分燃烧，进料接口设置在尾部侧方，可对接外置的颗粒料仓，进料绞龙的安装位做了定位止口设计，装配时可快速对齐同轴度，减少传动卡滞风险。从安装边界来看，整机采用底部支架固定方式，支架上的长条形安装孔可适配不同孔距的安装基座，横向安装误差可在±15mm范围内调整，降低现场安装的基座加工精度要求。装置的电气接线端集中布置在尾部侧面的接线盒内，强电与控制信号接线做了分区隔离，避免强电干扰温控信号。设计过程中针对颗粒燃烧易结焦的问题，在燃烧腔内壁做了倾斜导焦结构，燃烧产生的焦块可沿斜面滑落至篦子末端，随灰分一同排出，减少人工清焦的频次。火口部位的耐温层安装槽预留了足够的填充厚度，可根据实际使用的燃料热值选择不同等级的耐火浇注料，适配高热值颗粒燃料的长时间高温燃烧工况。整机的外壳拼接处均采用折弯止口搭配密封垫的结构，减少运行过程中的漏风、漏烟问题，外壳表面的散热筋结构可降低外壳表面温度，避免运维过程中误触烫伤。在燃料适配性上，进料通道的截面尺寸可适配直径6-10mm的常规压缩颗粒，过长的棒状燃料会在进料口处被截断，避免进料卡滞。送风通道的导流结构可将一次风直接送入篦子下部，穿过燃料层提供燃烧所需氧气，二次风出口设置在火口根部，可在火焰喷出前补充氧气，让挥发分充分燃烧，减少黑烟排放。
