户外多功能柴煤两用露营取暖炉结构

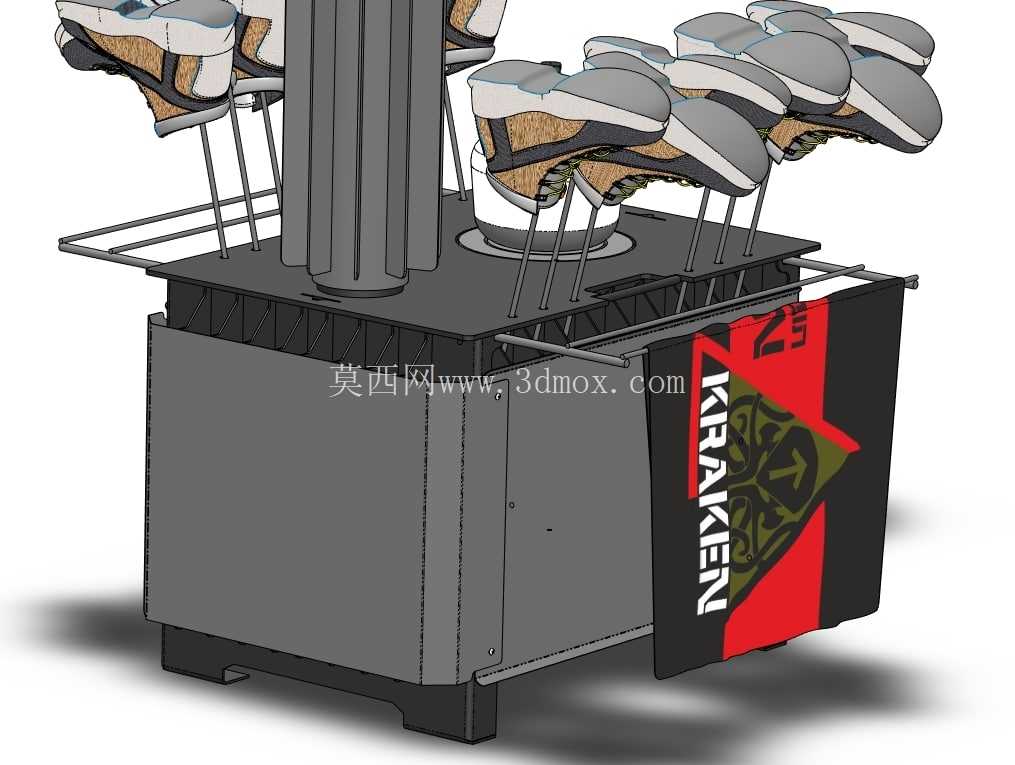

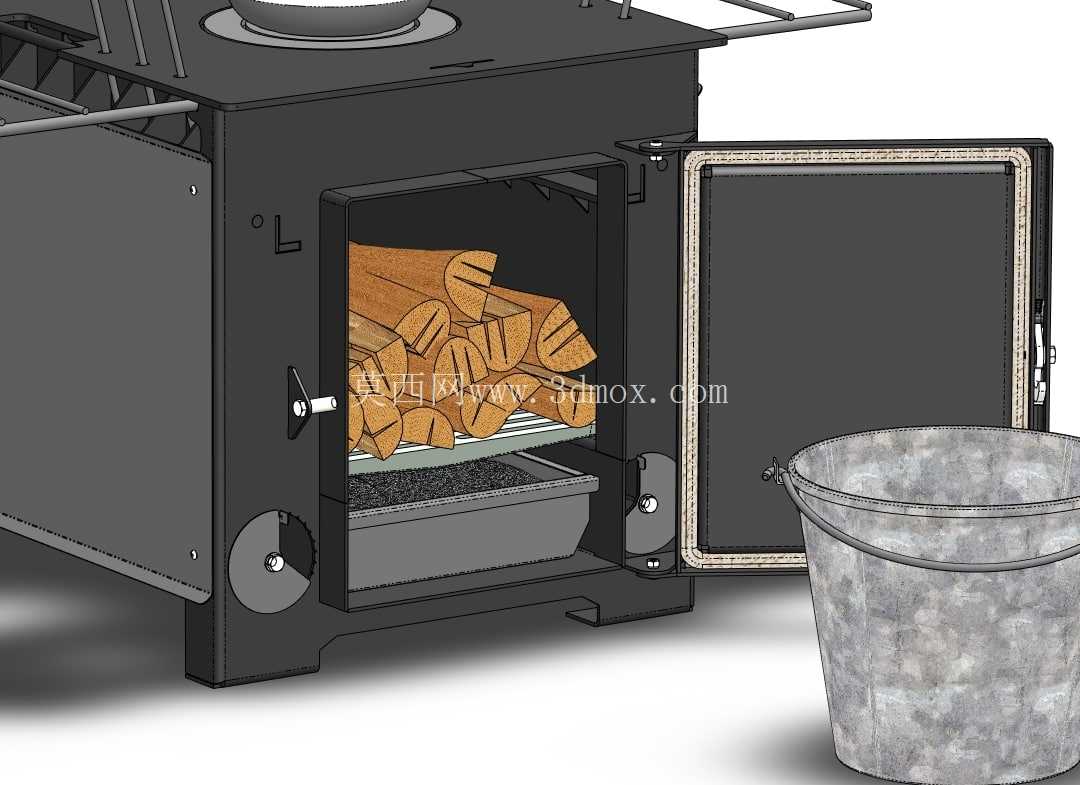

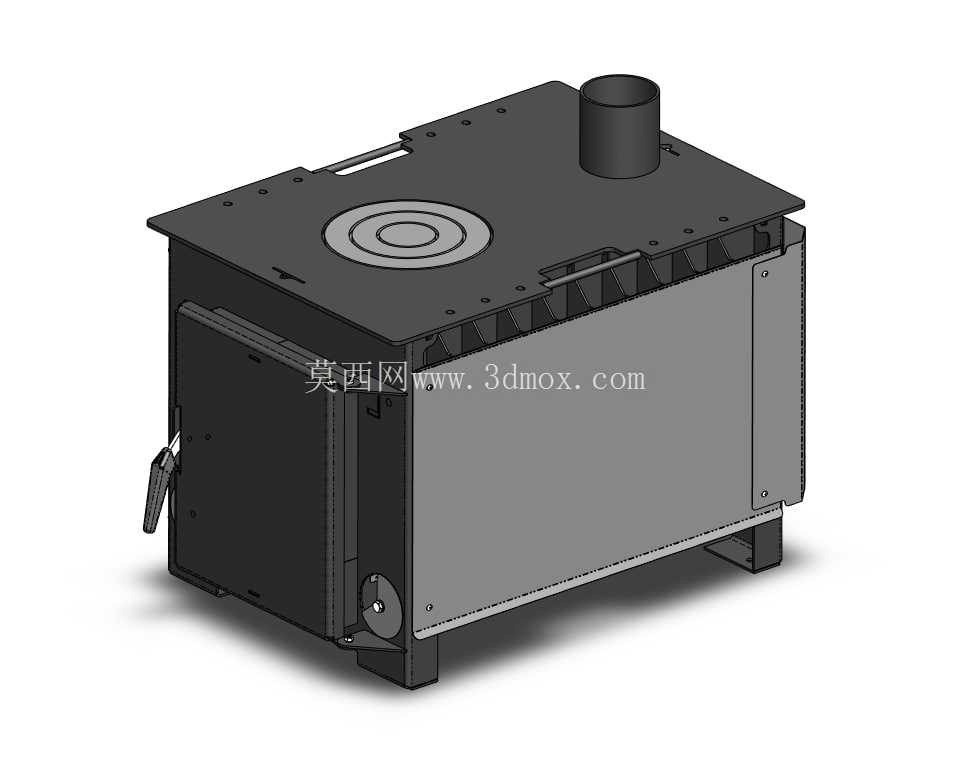

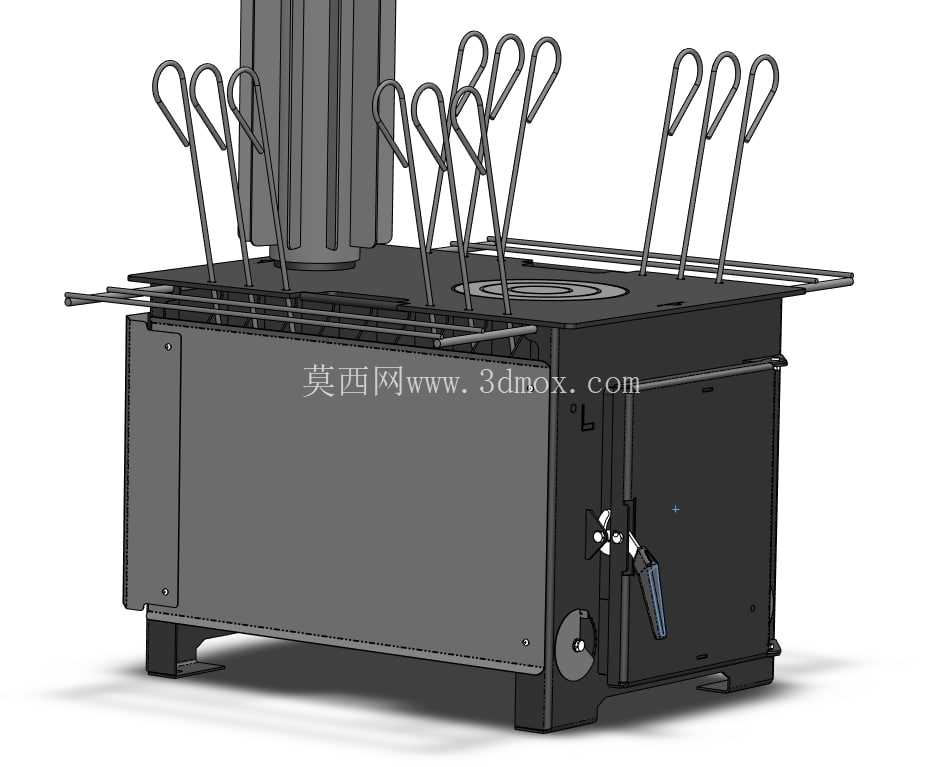

　　这款户外炉具的结构设计，首先围绕无固定供电场景下的多工况使用需求展开，区别于常规一体式露营炉，其采用模块化拼接的箱体式主体结构，主体炉腔采用加厚钣金折弯成型，炉门设置耐高温观察窗与锁紧卡扣，开合角度可达到110度，方便添加木柴、固体燃料等不同类型的可燃物，炉腔内部预留二次进风通道，可在燃烧过程中补充氧气，提升燃烧效率，减少不完全燃烧产生的烟气溢出。炉体顶部设置多组可折叠的置物支架，展开后可同时容纳3-4件不同尺寸的炊具，满足多人露营场景下同时烧水、烹饪、保温的使用需求，支架折叠后可完全贴合炉体顶面，减少收纳时的整体占用空间，方便随车携带。

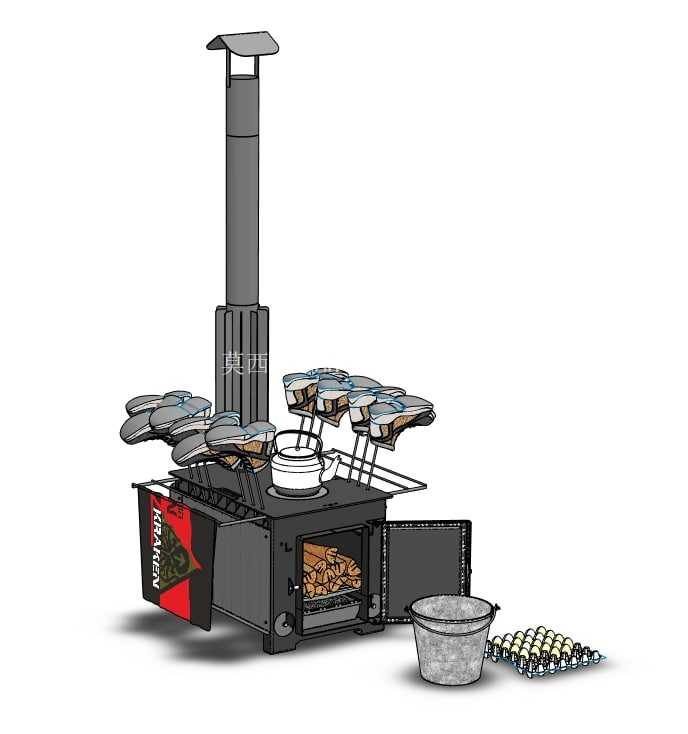

　　烟囱部分采用分段式插接结构，每段接口处设置定位凸台，安装时无需额外紧固件即可完成拼接，烟囱顶部设置防雨防倒风帽，可在户外有风、小雨天气下正常使用，避免烟气倒灌进入炉腔影响燃烧效率，烟囱与炉体的连接位置设置可调节角度的转接头，可根据安装场地的实际情况调整烟囱的伸出方向，适配帐篷、临时庇护所等不同安装场景的排烟需求。炉体侧面设置可抽拉的灰斗，燃烧产生的灰烬可直接落入灰斗内，清理时只需抽出灰斗即可完成废渣清理，无需挪动炉体整体，降低日常维护的操作难度。

　　炉体底部设置四个可调节高度的支撑脚，可在不平整的户外地面通过调整支脚高度保证炉体处于水平状态，避免炊具放置后出现倾斜滑落的问题，支脚采用折叠式结构，收纳时可翻转贴合炉体底部，进一步缩小整体收纳尺寸。从实际使用场景来看，这款炉具可适配户外露营、野外作业临时驻点、庭院休闲取暖等多个场景，燃烧时炉体侧壁的热量可向外辐射，满足小范围空间内的取暖需求，同时炉体周边预留的拓展挂点可搭配小型置物架、烤网等配件，拓展烧烤、烘干衣物等附加功能。设计过程中充分考虑了户外使用的磕碰问题，所有钣金边缘均做了卷边钝化处理，避免安装、搬运过程中划伤操作人员，炉体表面采用耐高温喷塑处理，可承受长期高温烘烤不脱落、不氧化，提升户外复杂环境下的使用寿命。

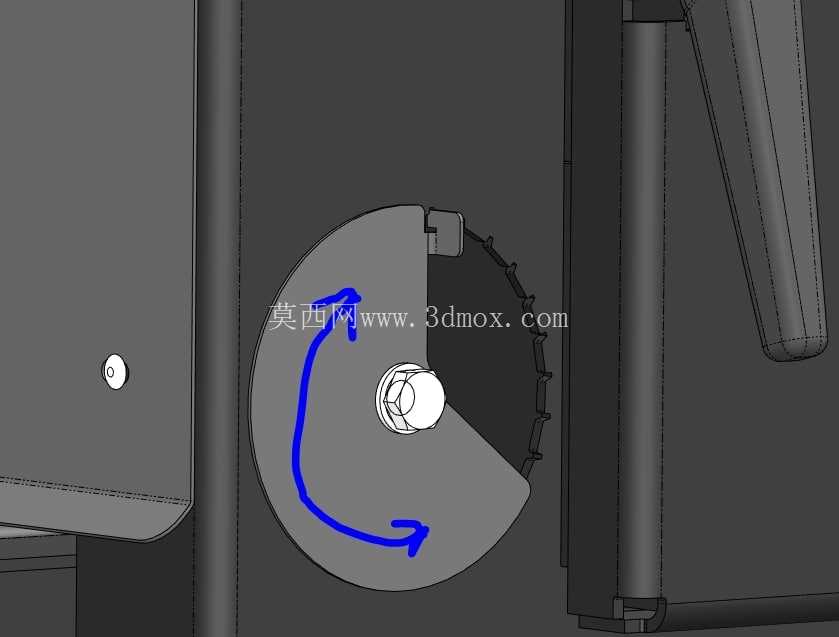

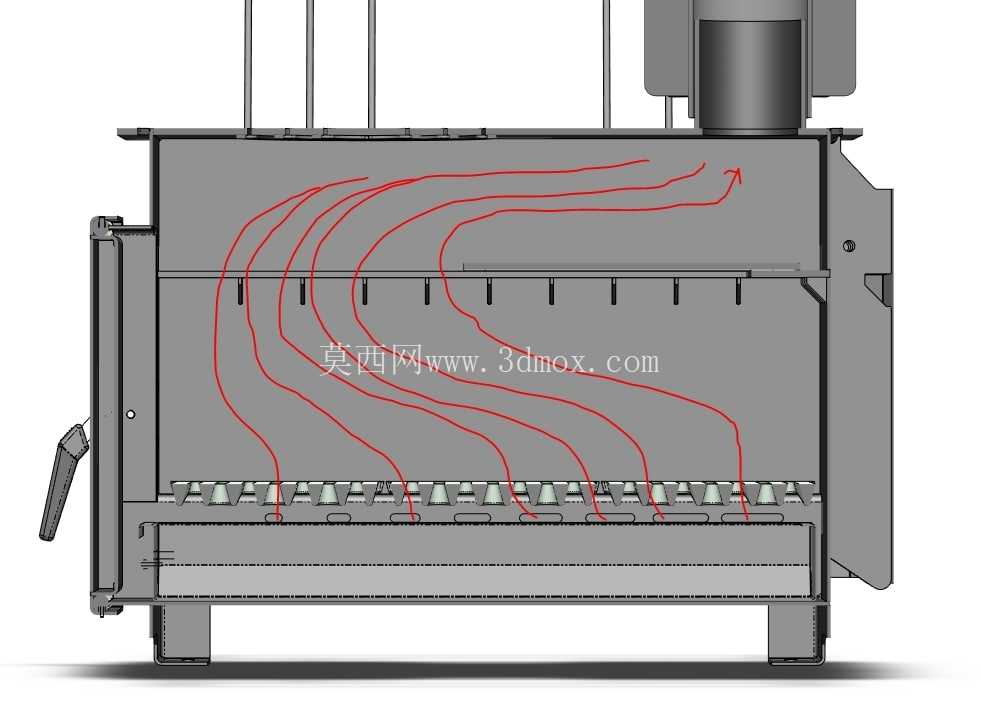

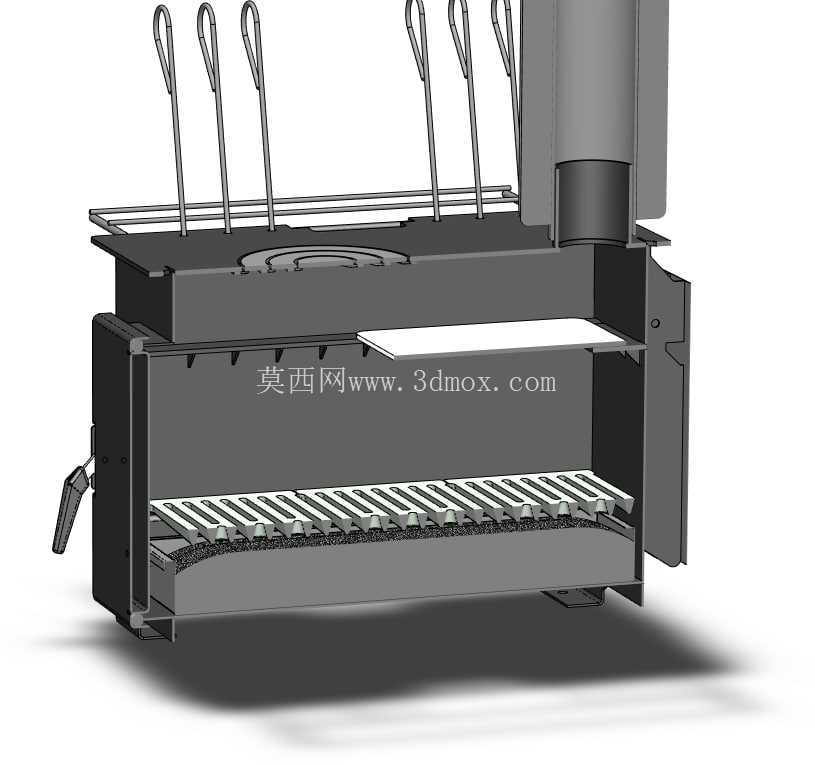

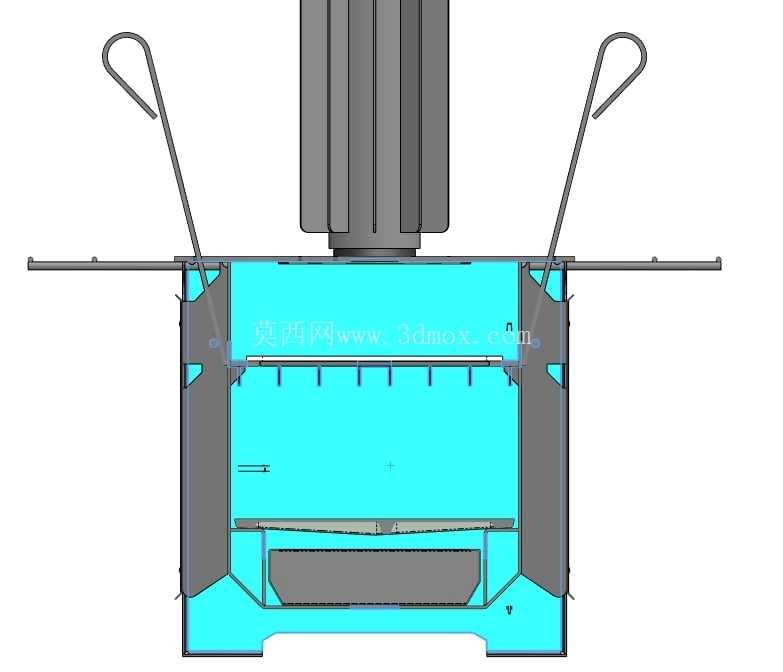

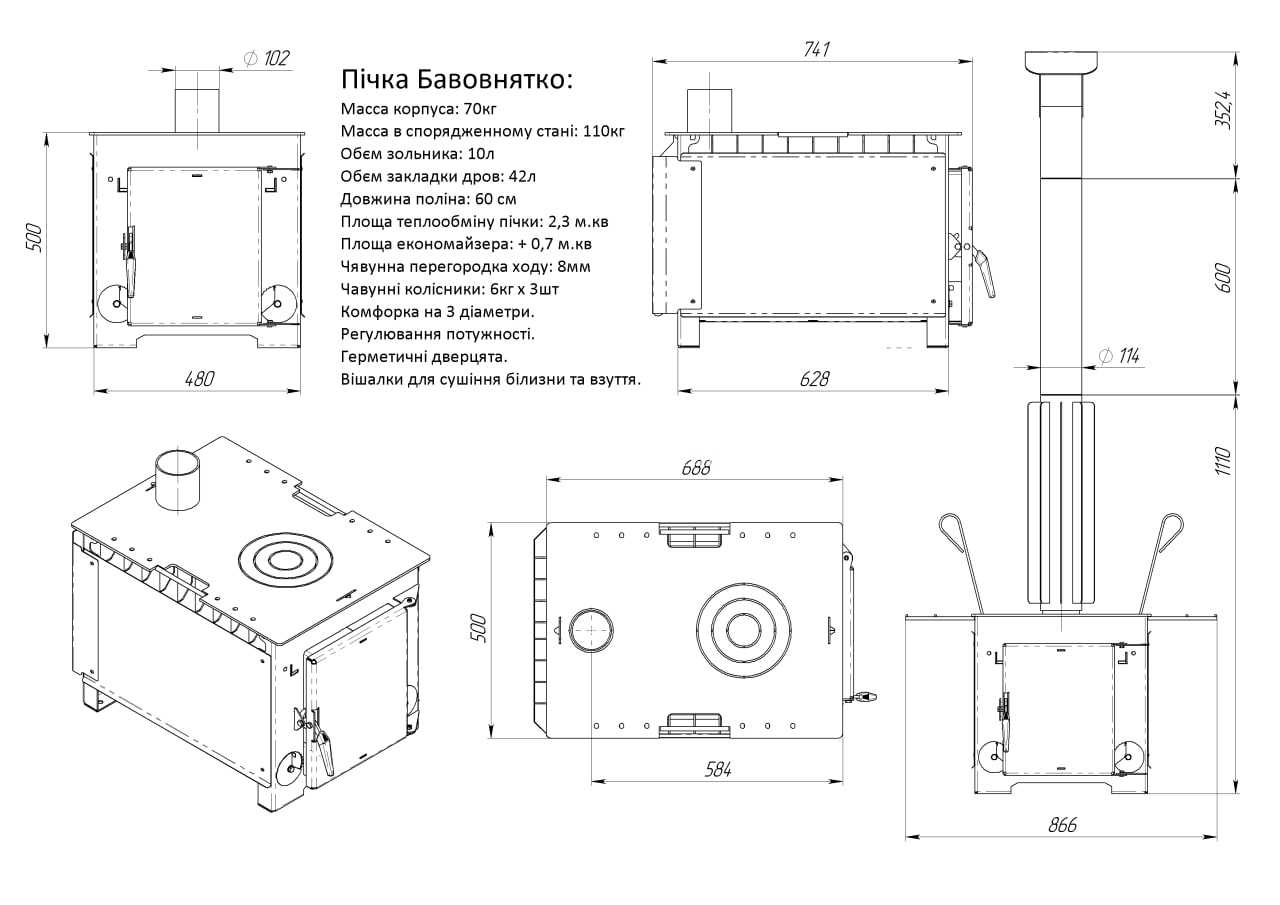

　　安装边界方面，炉体主体展开后整体宽度控制在800mm以内，深度控制在500mm以内，烟囱安装完成后总高度约1800mm，安装时需保证炉体与周边易燃物保持至少300mm的安全距离，烟囱伸出遮蔽物顶部的高度不低于500mm，避免排烟不畅引发的安全隐患。炉体整体重量控制在合理范围内，成年人可单独完成搬运、组装、收纳的全流程操作，无需借助额外吊装设备，适合无辅助工具的户外场景使用。燃烧过程中，炉腔内部的挡火板可引导火焰与高温烟气在炉腔内形成回旋，充分释放热量后再从烟囱排出，提升整体热效率，减少燃料的消耗量，同等燃料负载下，持续燃烧时间比常规直排烟道炉具提升30%左右，可减少户外场景下的燃料携带量。炉门位置的密封结构采用耐高温石棉条填充，关闭炉门后可形成相对密闭的燃烧空间，通过调节炉门下方的进风挡板开度，可控制进风量大小，从而调节燃烧火力，满足慢炖、猛火快炒等不同烹饪方式的火力需求。
