低风阻概念玩具赛车底盘结构设计

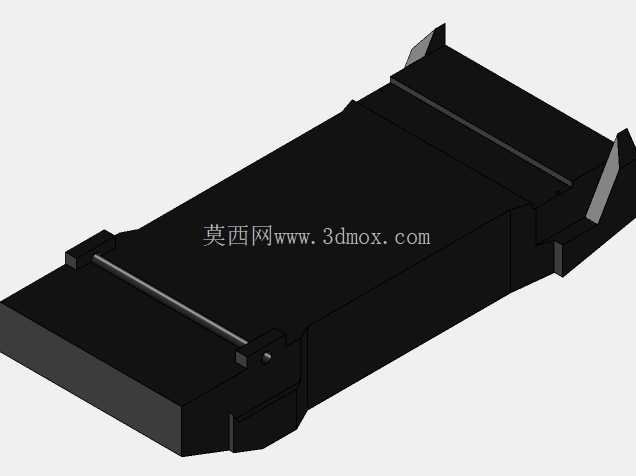

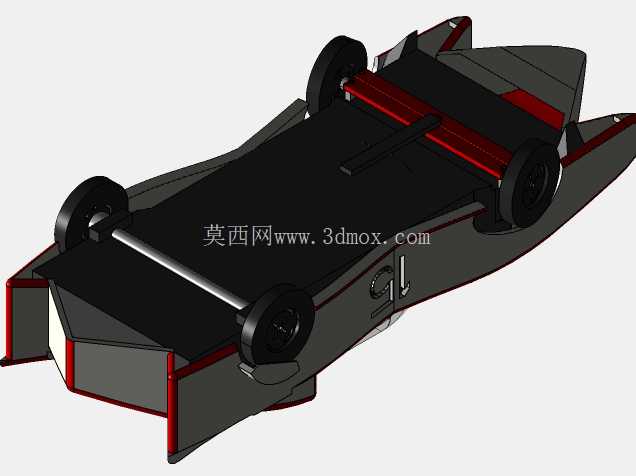

　　轮组部分采用四轮独立外露式安装设计，四个车轮分别布置在底盘四角的轮位上，轮轴与底盘的安装位预留了标准的间隙配合公差，既保证车轮转动时无卡滞，也不会出现轴向窜动过大导致的滑行跑偏问题，车轮采用窄幅厚壁结构，接触地面的胎面做了微弧处理，能适配水泥桌面、木质赛道、塑料竞速轨道等多种接触面，减少滑行过程中的摩擦阻力。底盘上表面设置了两条平行的纵向加强筋，既可以提升整体结构的抗扭刚度，避免车辆从桌面高度跌落时底盘发生弯折断裂，也能作为后续加装外壳装饰件的定位基准，加强筋的高度控制在3mm以内，不会额外增加整车的重心高度，保证滑行过程中的稳定性。这款概念玩具赛车的结构设计，核心围绕无动力滑行玩具的实际使用场景展开，适配桌面玩耍、小型竞速赛道滑行、青少年科创教具演示等多个应用场景，整体结构完全适配铸造模量产的工艺要求，无需额外复杂的后加工工序即可完成批量生产。从结构布局来看，整车采用扁平化低趴底盘设计，底盘主体为一体化铸造成型结构，边缘做了流线型收边处理，两侧延伸出的侧裙结构既可以降低滑行过程中的侧向气流扰动，也能在车辆发生侧碰时起到缓冲防护作用，避免轮轴直接受撞击变形。

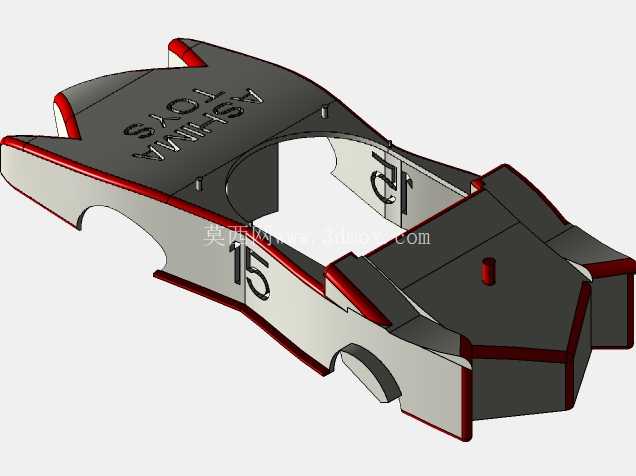

　　车头位置做了楔形收窄设计，引导气流从底盘上下两侧分流，减少正面迎风阻力，车尾部分做了上翘的扰流边设计，能在高速滑行时提供微弱的下压力，避免车辆出现抬头甩尾的情况。从安装边界来看，整车的轮距控制在80mm，轴距为160mm，整体最大宽度不超过90mm，最大长度控制在220mm，底盘最低离地间隙为5mm，既可以保证在平整赛道上滑行时不会出现底盘剐蹭，也能适配市面上主流的小型玩具赛车轨道的宽度要求，不会出现卡轨的问题。底盘上预留的装饰件安装位采用卡扣式结构，无需额外螺丝固定，装配时直接将外壳卡扣对准安装位按压即可完成固定，能大幅降低量产装配的工时成本。

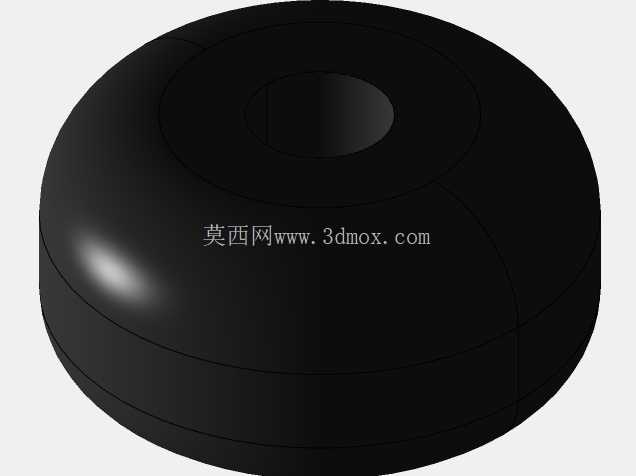

　　设计过程中充分考虑了铸造工艺的拔模角度，所有垂直于分型面的结构都做了1.5度的拔模斜度，壁厚控制在均匀的2.5mm，避免出现壁厚不均导致的铸造缩孔、变形问题，轮轴安装位做了局部加厚处理，加厚区域做了平滑过渡，不会出现应力集中导致的安装位开裂问题。车轮部分同样采用铸造一体成型，轮毂位置做了轻量化镂空处理，在保证结构强度的前提下降低车轮自身的转动惯量，提升滑行的距离表现，轮心的轴孔精度控制在H7公差等级，与标准金属轮轴配合时转动顺滑无旷量。

　　这款结构除了作为玩具产品使用外，也可以作为青少年机械结构教学的演示模型，直观展示低风阻外形设计、轮组转动配合、结构刚度优化等基础机械设计知识点，学生可以在基础底盘结构上自行加装不同造型的外壳、调整轮组位置，验证不同结构对滑行性能的影响，具备较强的拓展性。在结构验证阶段，针对跌落测试、连续滑行测试、侧向碰撞测试等常见的玩具使用场景都做了对应的结构优化，比如轮轴安装位的加强筋延伸到底盘侧裙位置，将碰撞产生的冲击力分散到整个底盘结构上，避免单点受力断裂；底盘边缘做了R2的圆角处理，不会出现尖锐边角导致的使用安全问题；所有结构的连接处都做了圆角过渡，减少应力集中点，提升整体结构的抗疲劳性能，经过上千次的反复滑行测试后，轮轴安装位没有出现明显的磨损旷量，底盘也没有出现形变开裂的问题，完全满足玩具产品的耐用性要求。
