变压器生产用UCL胶带撕裂辅助定位工装

　　在中小型电源变压器的批量绕制生产环节，绝缘胶带的定长撕裂、贴合对位是绕线工序里重复度极高的操作，以往纯手工撕胶带往往会出现胶带边缘歪斜、拉伸变形、预留长度偏差过大的问题，既会造成绝缘材料的不必要损耗，也会因为胶带贴合错位影响变压器绕组的绝缘可靠性，严重时甚至会因为绝缘层包覆不到位留下耐压测试击穿的隐患。这套UCL撕裂辅助装置，就是针对绕线工位的这一实际痛点设计的工位级辅助工装，不需要额外连接动力源，完全依靠机械结构配合操作人员的手部动作完成胶带的撕裂定位，适配桌面式绕线机的工位旁安装，不会占用过多操作空间。

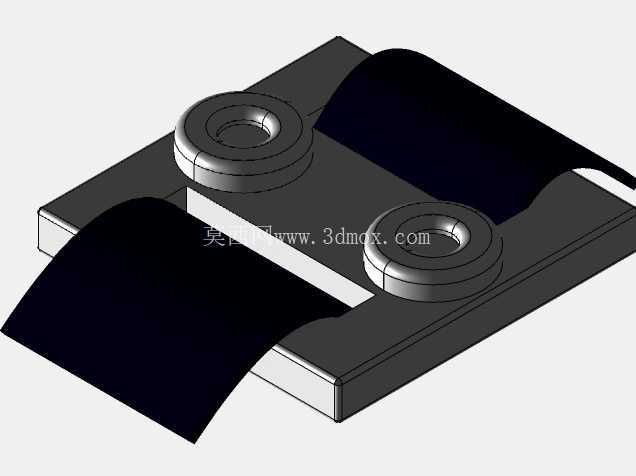

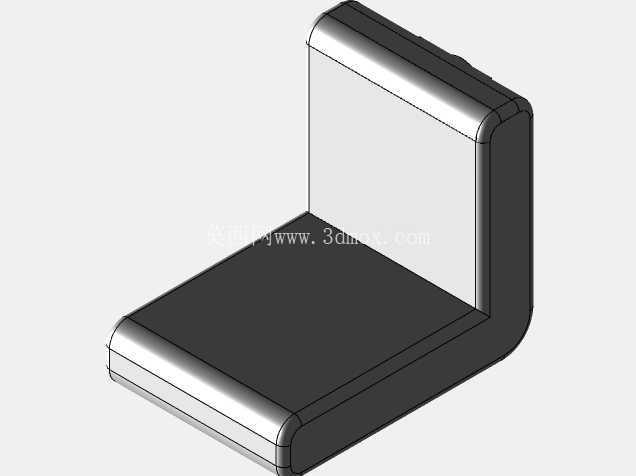

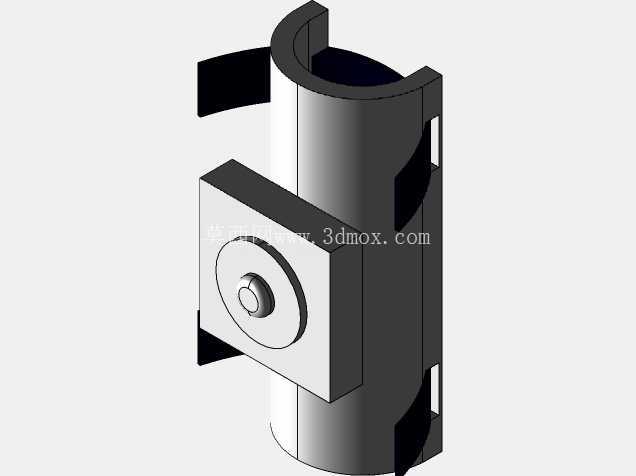

　　从结构设计来看，整个装置以一块铣削加工的矩形金属基座作为承载主体，基座上设置了两个同轴的沉头安装孔，孔位的间距按照绕线机工作台的标准T型槽间距设计，安装时可以直接通过内六角螺栓固定在工作台的预设槽位上，不需要额外打孔改造工作台面，基座的底面做了精磨处理，安装后与工作台面的贴合间隙控制在0.02mm以内，避免长期使用后工装出现移位晃动。基座的中部设置了凸起的定位支撑台，支撑台的顶面做了圆角过渡处理，避免尖锐棱边刮伤胶带的绝缘层，胶带从支撑台上方穿过时，能够保持平整的张紧状态，不会出现褶皱打卷的情况。

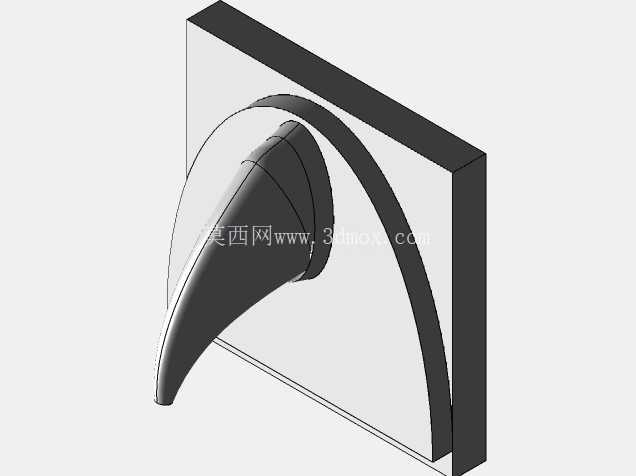

　　支撑台两侧的基座平面上，分别设置了胶带导向限位结构，两侧的限位挡边间距可以根据常用的绝缘胶带宽度做适配调整，常规适配宽度覆盖15mm到50mm的变压器常用绝缘胶带规格，调整到位后通过紧定螺钉锁死，避免胶带送进过程中出现左右偏移。装置的撕裂作业端设置了带弧度的压合接触面，操作人员将胶带拉出到预设长度后，只需要轻压胶带端部贴合在压合面上，手部向斜下方发力就能沿着预设的撕裂线整齐断开胶带，撕裂后的胶带边缘整齐度误差不超过0.5mm，完全满足变压器绕组绝缘包覆的工艺要求。设计过程中特意将两个安装孔的沉头深度做了匹配计算，螺栓锁紧后螺栓头部完全沉入沉孔内，不会突出基座表面，避免刮蹭操作人员的手部或者剐蹭胶带背面。整个装置的外露棱边全部做了C1倒角处理，没有尖锐的毛刺棱角，符合工位工装的安全设计要求。从安装边界来看，装置整体的长宽尺寸控制在120mm*80mm以内，高度不超过25mm，安装后不会遮挡绕线机的操作视线，也不会和绕线机的导针机构、张力调节机构产生运动干涉。在实际生产场景中，这套工装除了适配电源变压器的绕线工位，也可以在小型电感、互感器的绝缘包覆工位使用，只要调整两侧限位挡边的间距，就能适配不同宽度的绝缘胶带、马拉胶带的撕裂作业。

　　相比带裁切刀的自动胶带送进机构，这套纯机械结构的辅助装置没有易损的刀片零件，长期使用不需要频繁更换配件，维护成本极低，操作人员不需要专门培训就能快速上手使用，能够有效降低手工撕胶带的操作难度，提升单工位的作业效率，同时减少因为胶带撕裂不合格造成的材料浪费和产品质量隐患。结构建模过程中，所有配合面的公差都按照工装夹具的常规加工精度设置，基座的平面度、安装孔的位置度都预留了合理的加工余量，普通的铣削加工设备就能完成全部零件的加工，不需要特殊的加工工艺，加工完成后只需要做表面发黑处理就能起到防锈作用，加工成本控制在较低区间，适合批量生产车间的多工位配置。
