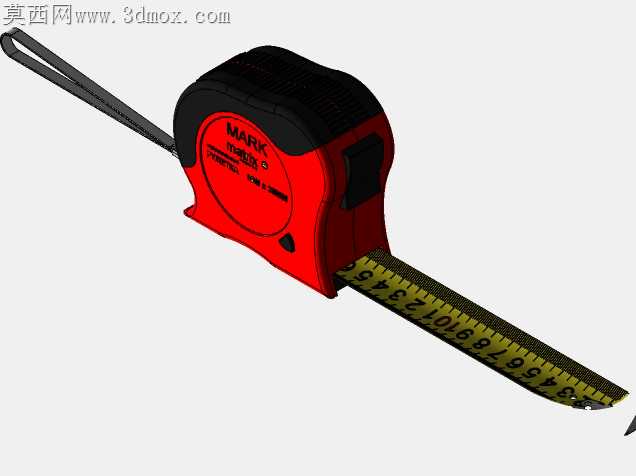

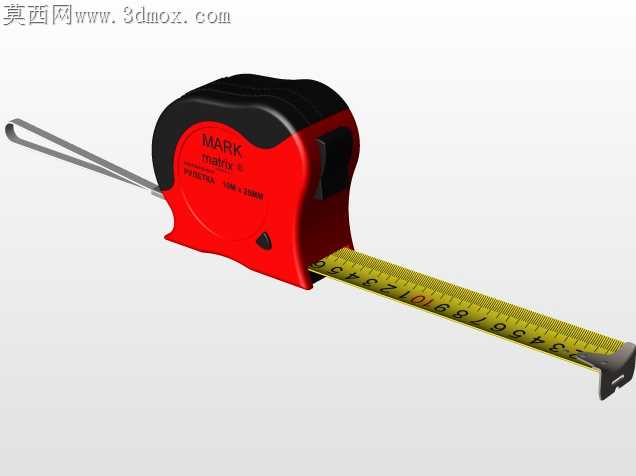

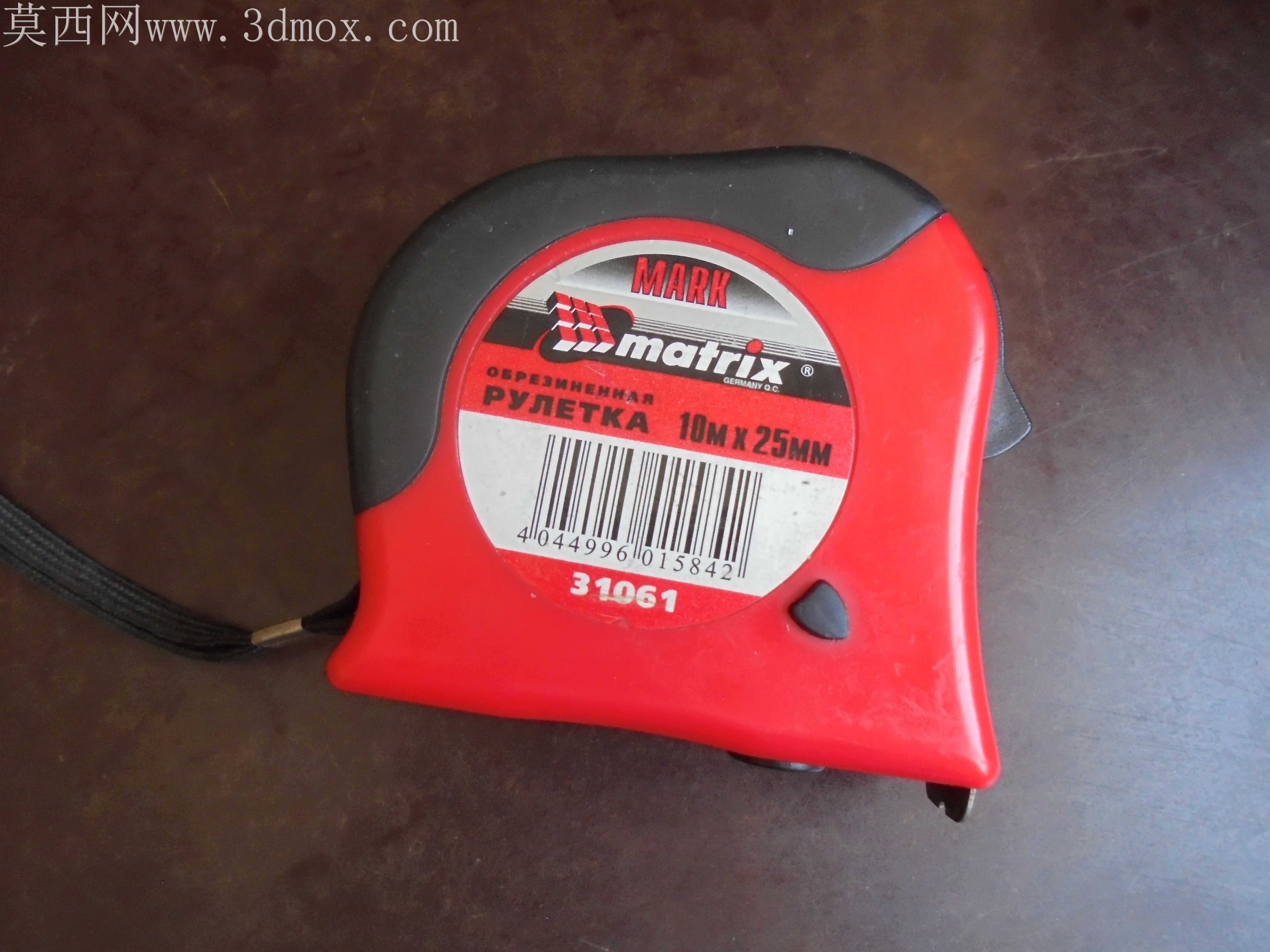

便携伸缩式测量卷尺三维数模

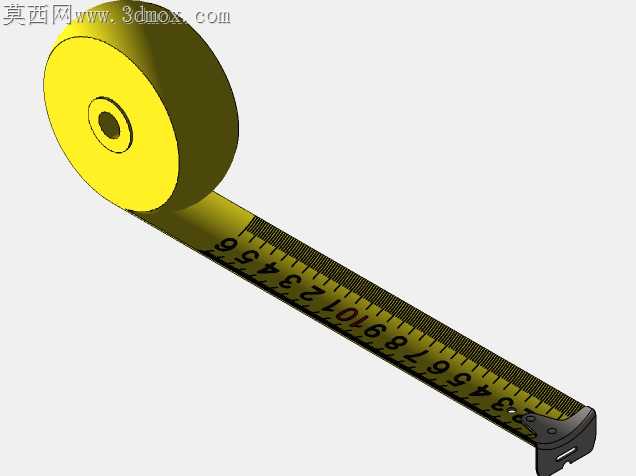

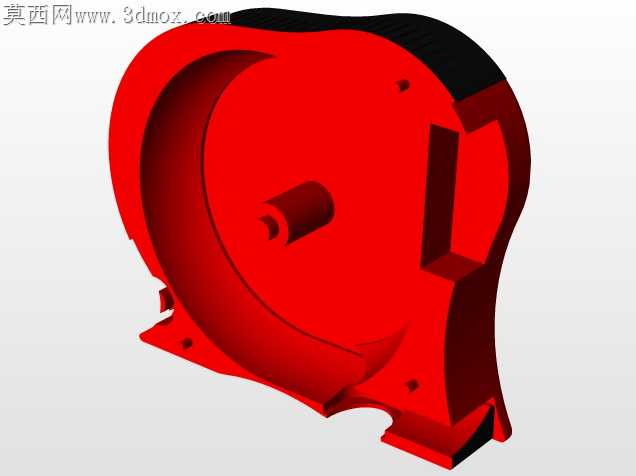

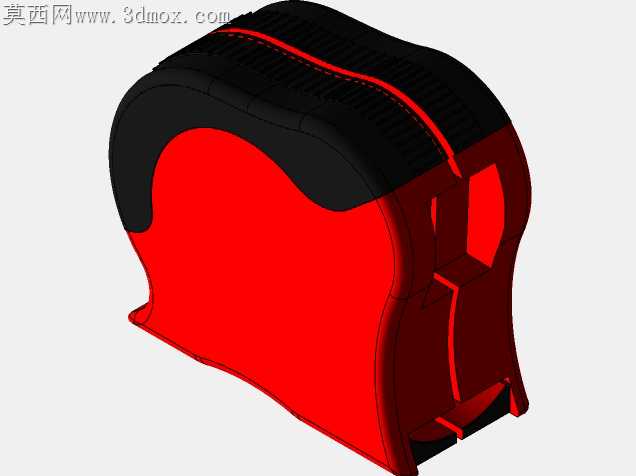

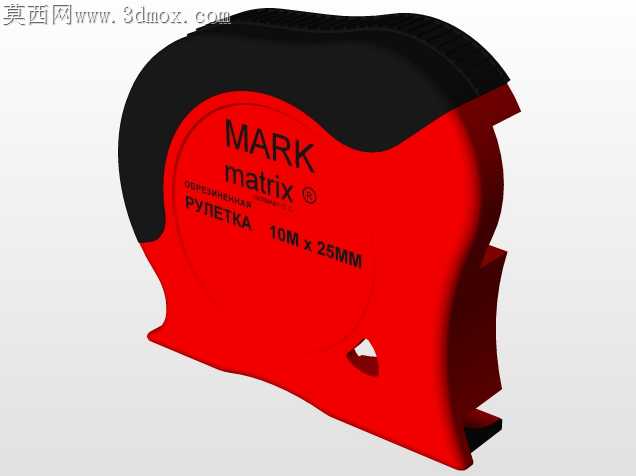

日常作业场景里，卷尺抽拉卡顿、尺带边缘割手、回收时尺钩打壳是一线测量人员反馈最集中的使用痛点，这款卷尺的结构设计全程围绕加工适配视角打磨，每一处细节都对应量产环节的工艺可行性与长期使用的可靠性。尺钩部位没有采用一体冲压的简易结构，而是预留了0.15mm的活动铆接间隙，这个公差值不是随意设定的，刚好抵消尺带自身厚度带来的测量零点偏差，不管是抵在工件端面测量内尺寸，还是勾住工件边缘测量外尺寸，读数都能保持一致，铆接位的沉头深度严格控制在0.2mm以内，既保证铆钉不会突出刮蹭尺带表面，也不会因为沉头过深削弱尺钩的结构强度，冲压加工时一次成型就能达到精度要求，不需要后续二次铣削工序，能有效压低量产的单件加工成本。尺壳的曲面弧度完全贴合注塑模具的拔模角度设计，分型面选在尺壳中缝的棱线位置，合模时产生的飞边刚好落在棱边处，后续修边工序只需要沿棱线简单打磨就能处理干净，不会在握持区域留下毛刺硌手的问题，壳体内侧的加强筋排布避开了尺带回卷的运动路径，筋条厚度统一设为1.2mm，和壳体主体壁厚保持一致，注塑冷却时不会因为壁厚差产生缩痕，外表面不需要额外做晒纹处理就能保持平整的外观质感。尺带回收的阻尼结构藏在尺轮和中心轴的配合位置，没有采用额外加装弹片的复杂方案，而是靠尺轮轴孔内壁的三条微凸筋条和中心轴形成过盈配合，过盈量控制在0.08mm，既能给尺带回卷提供稳定的阻尼，避免回收速度过快尺钩猛烈撞击壳口造成崩边，也不会因为阻尼过大导致抽拉尺带时手感发涩，这个结构不需要额外装配阻尼零件，组装时只需要将尺轮压入中心轴即可完成装配，能减少两道装配工序，降低人工组装的误差概率。尺带表面的刻度涂层预留了0.03mm的厚度余量，冲压尺带时的边缘做了R0.1mm的圆角钝化处理，不会出现锋利的毛边割伤操作人员的情况，涂层的附着力经过弯折测试验证，尺带反复弯折1000次以上刻度也不会出现脱落掉漆的问题，适配车间、工地、家装等多场景的频繁使用需求。锁止按键的按压行程设为2mm，按键和壳身的配合间隙控制在0.1mm，按压时不会出现左右晃荡的旷量，锁止齿和尺带侧面的齿槽啮合深度刚好0.5mm，既能牢牢锁住尺带不会出现回缩滑移，也不会因为啮合过深导致按键按压卡顿，按键表面做了细微的防滑凸点，手上沾有油污或者灰尘时也能顺畅按压操作。
