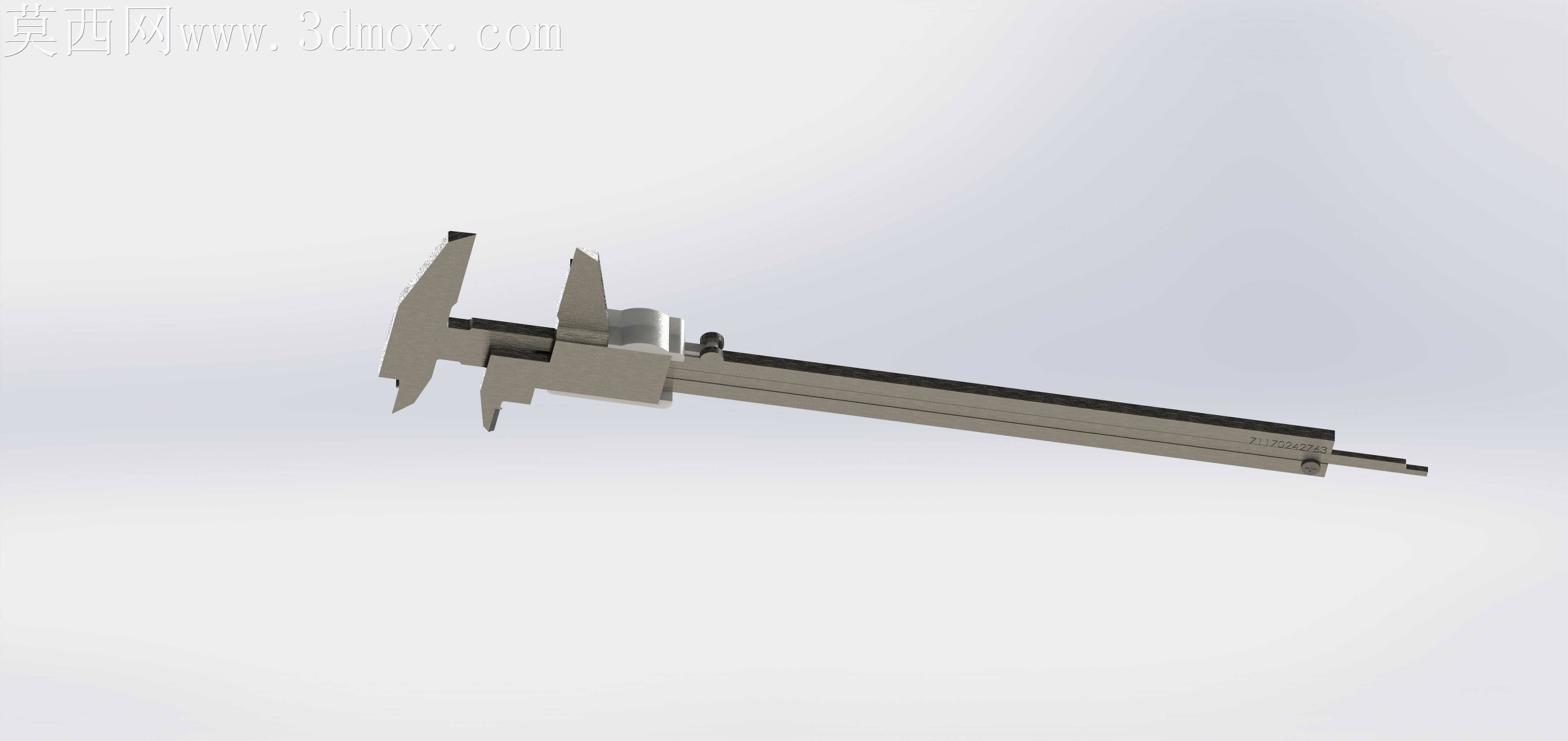

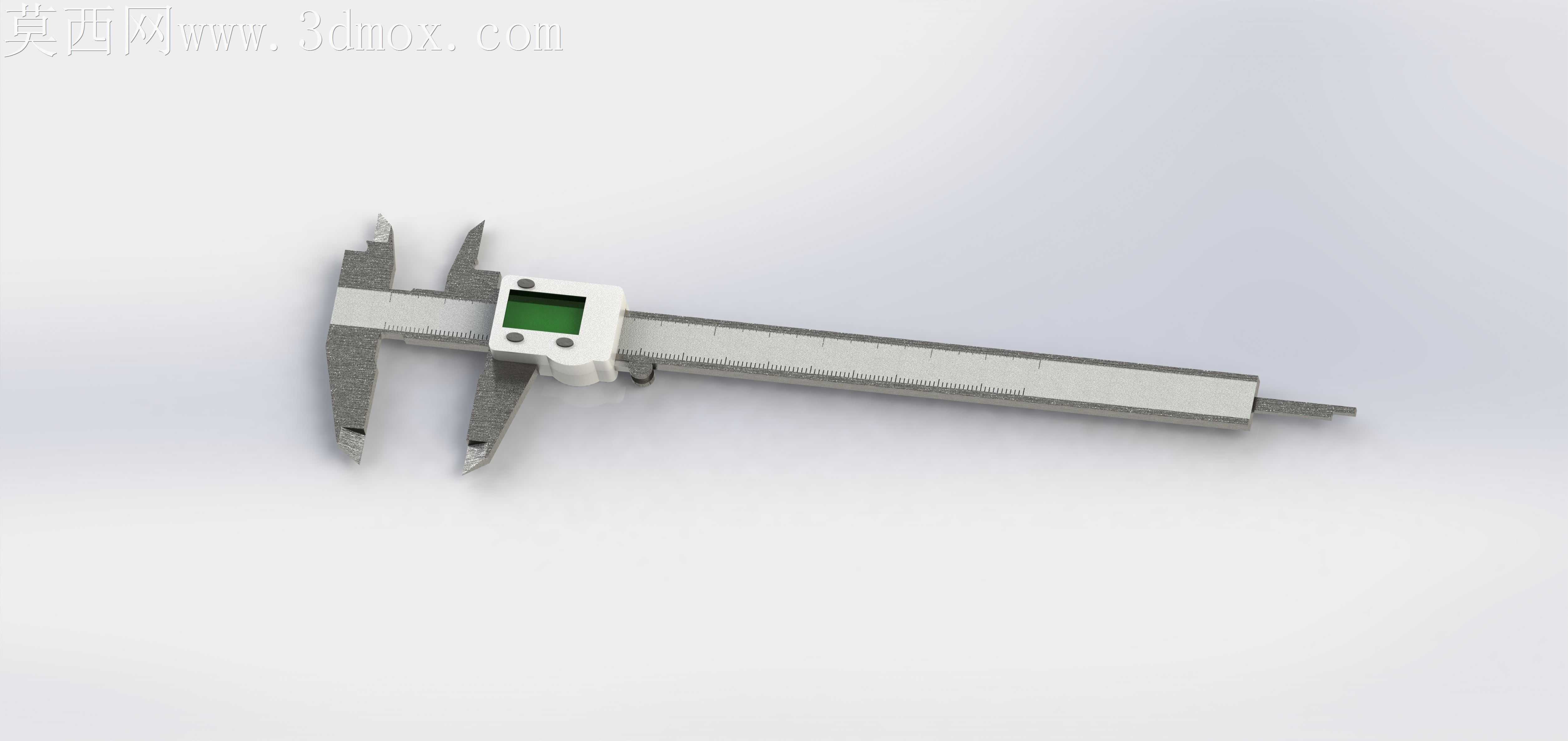

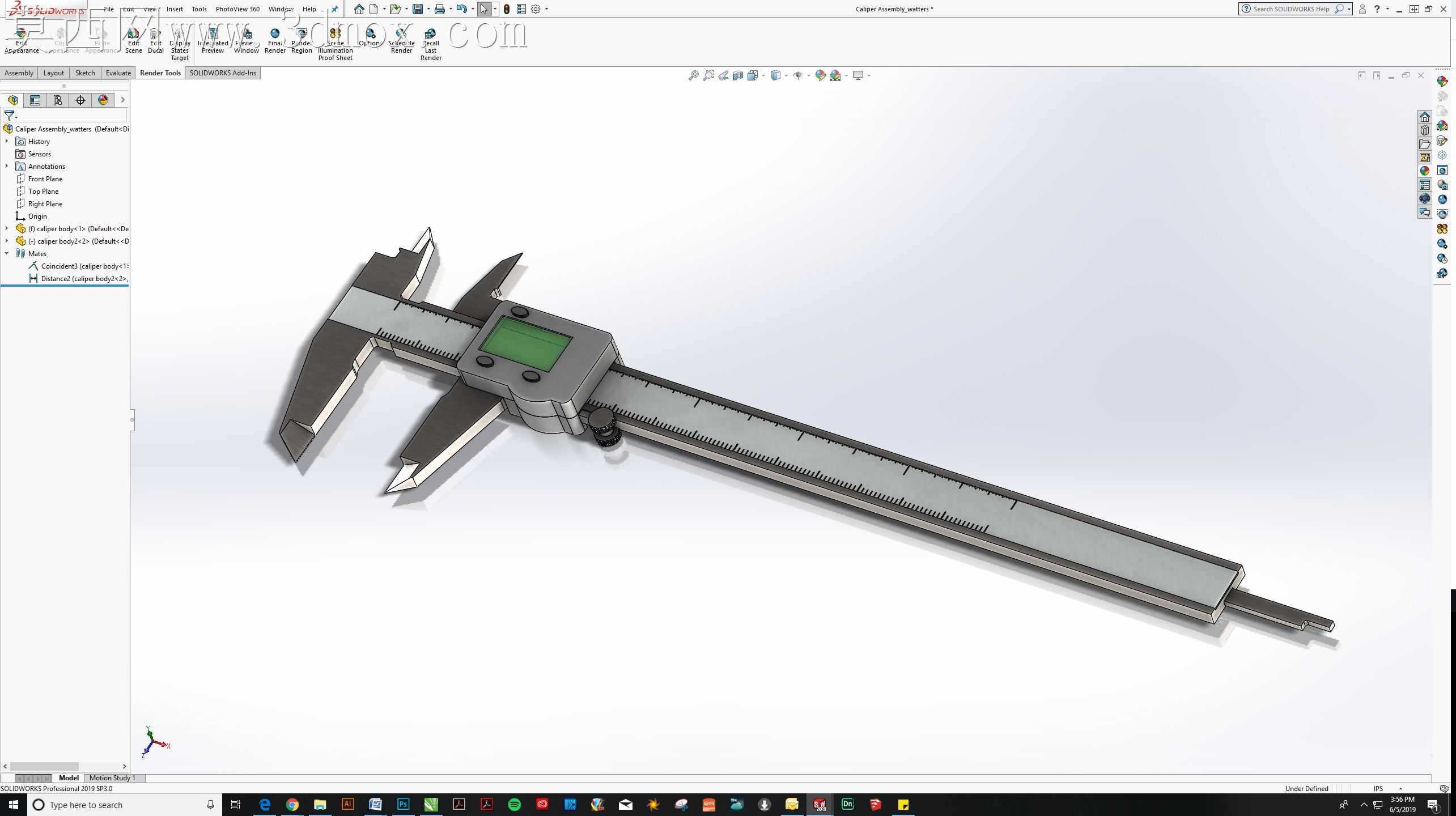

基于Whitworth原理的数显游标卡尺结构设计

项目分类:量具 发布时间:2020-06-29 ID:116716
  • 基于Whitworth原理的数显游标卡尺结构设计
  • 基于Whitworth原理的数显游标卡尺结构设计
  • 基于Whitworth原理的数显游标卡尺结构设计
  • 基于Whitworth原理的数显游标卡尺结构设计
  • 基于Whitworth原理的数显游标卡尺结构设计
  • 基于Whitworth原理的数显游标卡尺结构设计

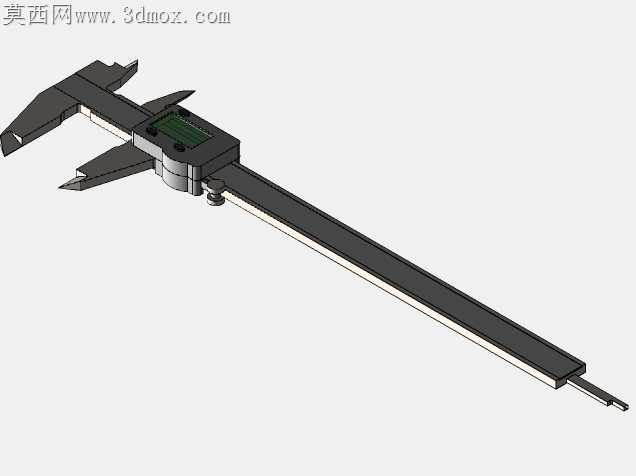

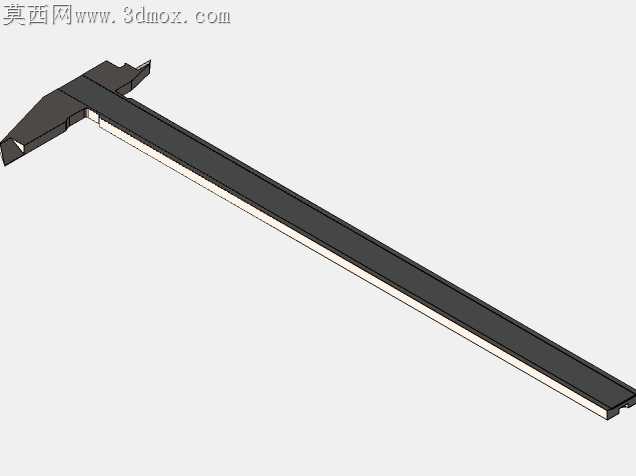

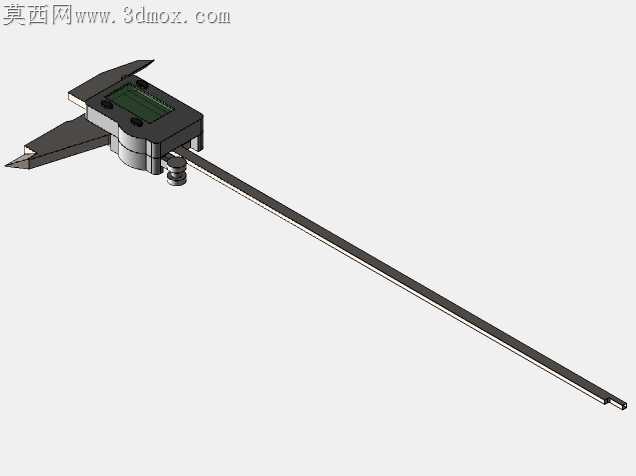

车间里手用卡尺最容易出问题的地方,从来不是尺身刻度磨损,而是滑动副的旷量——老款机械式卡尺用久了,尺框和主尺的配合间隙变大,测深杆晃荡,量出来的内孔、台阶尺寸偏差能到0.02mm以上,返工率居高不下。这款数显卡尺的结构设计,刚好把这个加工适配层面的痛点抠得很细。尺身导轨的截面不是简单的矩形,做了微角度的燕尾导向面,和尺框内侧的两个聚四氟乙烯耐磨贴塑条配合,贴塑条预压0.03mm的过盈量,既保证滑动时没有卡顿阻尼,又能把横向旷量控制在0.005mm以内,就算频繁抽拉尺框测不同深度的工件,测头也不会出现偏摆。数显模块的安装槽没有直接开在尺框的薄壁位置,而是在尺框压铸时预留了带加强筋的嵌装位,模块装进去之后,侧面用两个M1.6的紧定螺钉顶紧,不会因为摔碰、车间里的切削液浸泡出现显示漂移。固定量爪和活动量爪的测量面,没有做和尺身一体的结构,而是采用了镶嵌硬质合金片的设计,合金片和量爪基体的配合面做了0.01mm的过盈冷压装配,压装后再整体平磨测量面,保证两个测量面的平面度、平行度都控制在0.002mm以内,就算频繁测量铸铁、钢件的毛面,也不会很快磨出凹痕影响精度。测深杆的尾部做了限位凸台,拉到最大量程时凸台会卡进尺框尾部的限位槽里,不会因为用力过猛把测深杆整个抽出来,日常实训教学里学生操作不熟练也不容易损坏。尺框上的锁紧螺钉没有直接顶在尺身表面,而是在螺钉端部加了一块铜质压块,锁紧时压块和尺身侧面大面积接触,不会在不锈钢尺身上顶出凹坑,长期使用也不会因为尺身表面有凹点导致滑动卡滞。数显屏的视窗做了15度的倾斜角,站着操作的时候不用刻意弯腰低头就能看清读数,视窗表面贴了防刮的PET膜,车间里的铁屑溅上去也不会刮花屏幕。拇指推动的滚轮位置,刚好落在手持时拇指自然放置的区域,滚轮表面做了细密的菱形滚花,手上沾了少量切削液也不会打滑,微调尺寸的时候能精准控制进给量,不会一下推过位。
