履带式防空导弹发射车结构还原设计

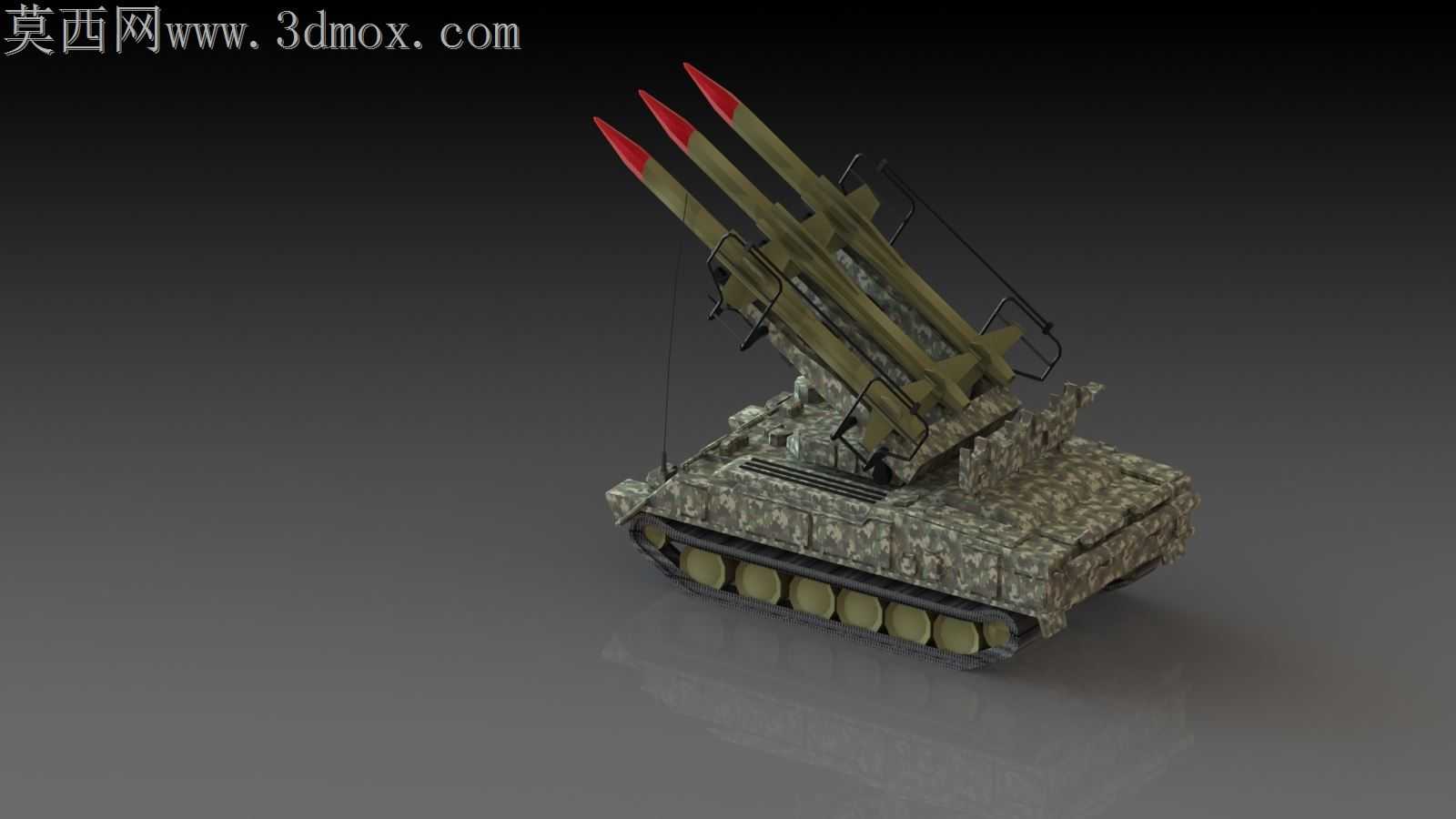

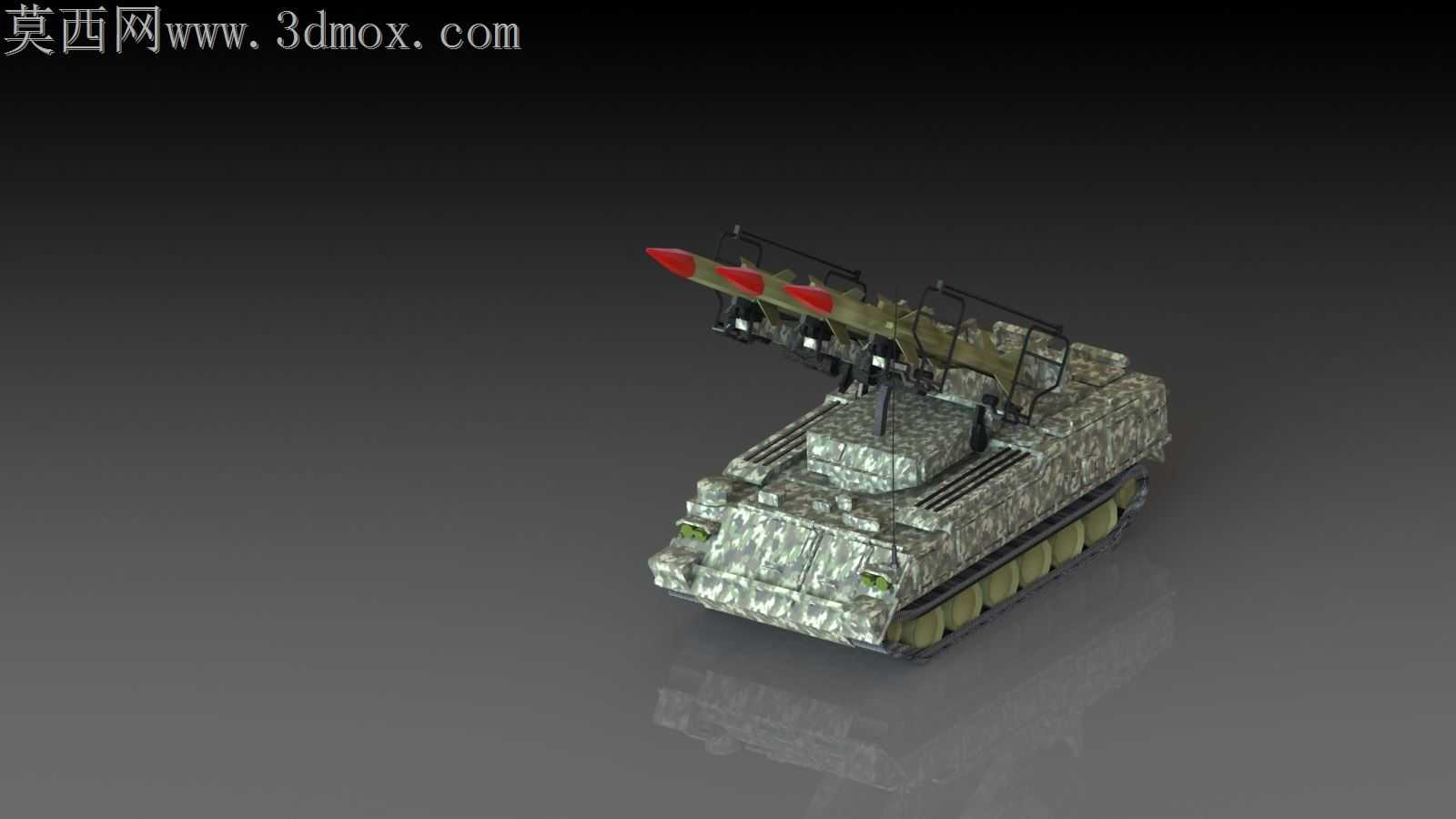

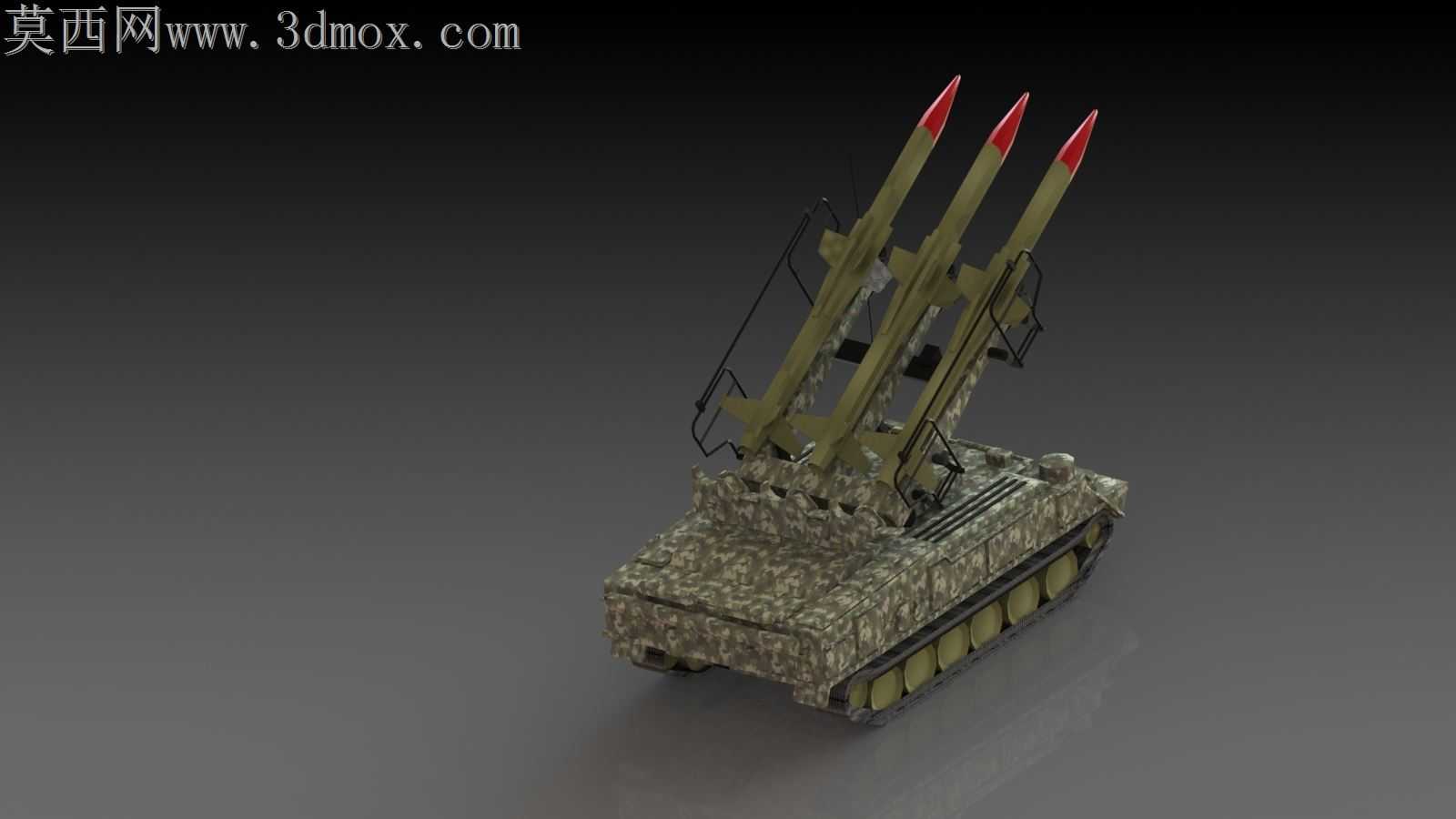

履带式野战防空装备的野外机动场景里，发射架与履带底盘的连接部位长期承受冲击载荷，常规建模常忽略铰接部位的应力释放间隙，导致仿真阶段出现结构干涉报错。这款模型在处理发射架俯仰铰接座时，特意保留了0.3毫米的装配公差间隙，铰接轴与轴套的配合面做了微倒角处理，避免野外扬尘进入后出现卡滞，完全贴合实车的维护设计逻辑。履带板的销孔连接没有做成一体化刚性结构，每块履带板的销接位置都预留了转动旷量，负重轮的橡胶轮缘与金属轮毂的结合面做了分层处理，能直观呈现橡胶层的缓冲形变空间，还原越野行驶时的减震特性。发射筒的前端保护帽与筒身的卡扣结构做了单独拆分，卡扣的弹性形变空间在模型里有明确体现，装填作业时的卡扣开合动作可以通过结构拆分直接演示，不需要额外做动画驱动就能展示装配关系。车体表面的迷彩纹理没有直接贴附平面贴图，而是跟随装甲板的焊接凸起做了UV适配，每块装甲板的焊缝位置都做了0.2毫米的凸起处理，迷彩涂层在焊缝边缘的轻微堆积效果通过材质分层做了还原，金属履带的磨损痕迹集中在负重轮接触区和销接位置，没有做全表面均匀磨损的失真处理。发射架的起竖液压缸与底盘的连接耳座做了加强筋结构还原，加强筋的焊接位置避开了液压管路的走线路径，管路上的固定卡箍间距完全符合军用车辆的布线规范，不会出现管路与运动部件刮蹭的隐患。车载配电盒的检修盖做了快拆结构设计，盖体的密封胶圈凹槽有明确的结构体现，野外作业时的防水防尘要求在结构细节里有对应呈现，没有做成封闭的实心块忽略检修需求。导弹弹体的导引头舱段与战斗部舱段的连接螺纹做了简化但清晰的结构表达，弹翼的折叠转轴位置预留了转动间隙，行軍状态下的弹翼锁定结构也有对应细节，不需要额外标注就能看懂不同状态下的结构切换逻辑。
