SPEED测试用恒张力绳索环面弹射装置

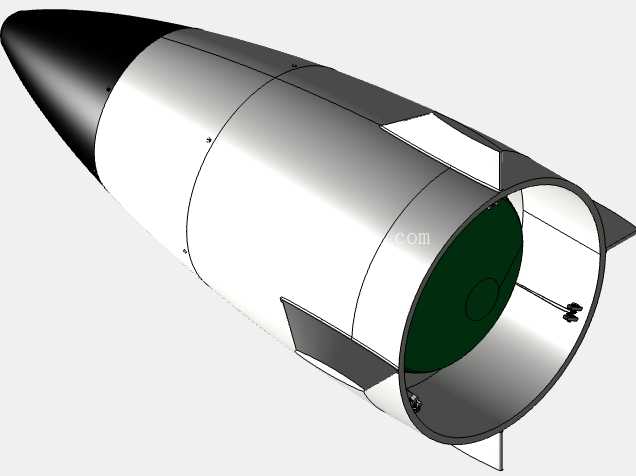

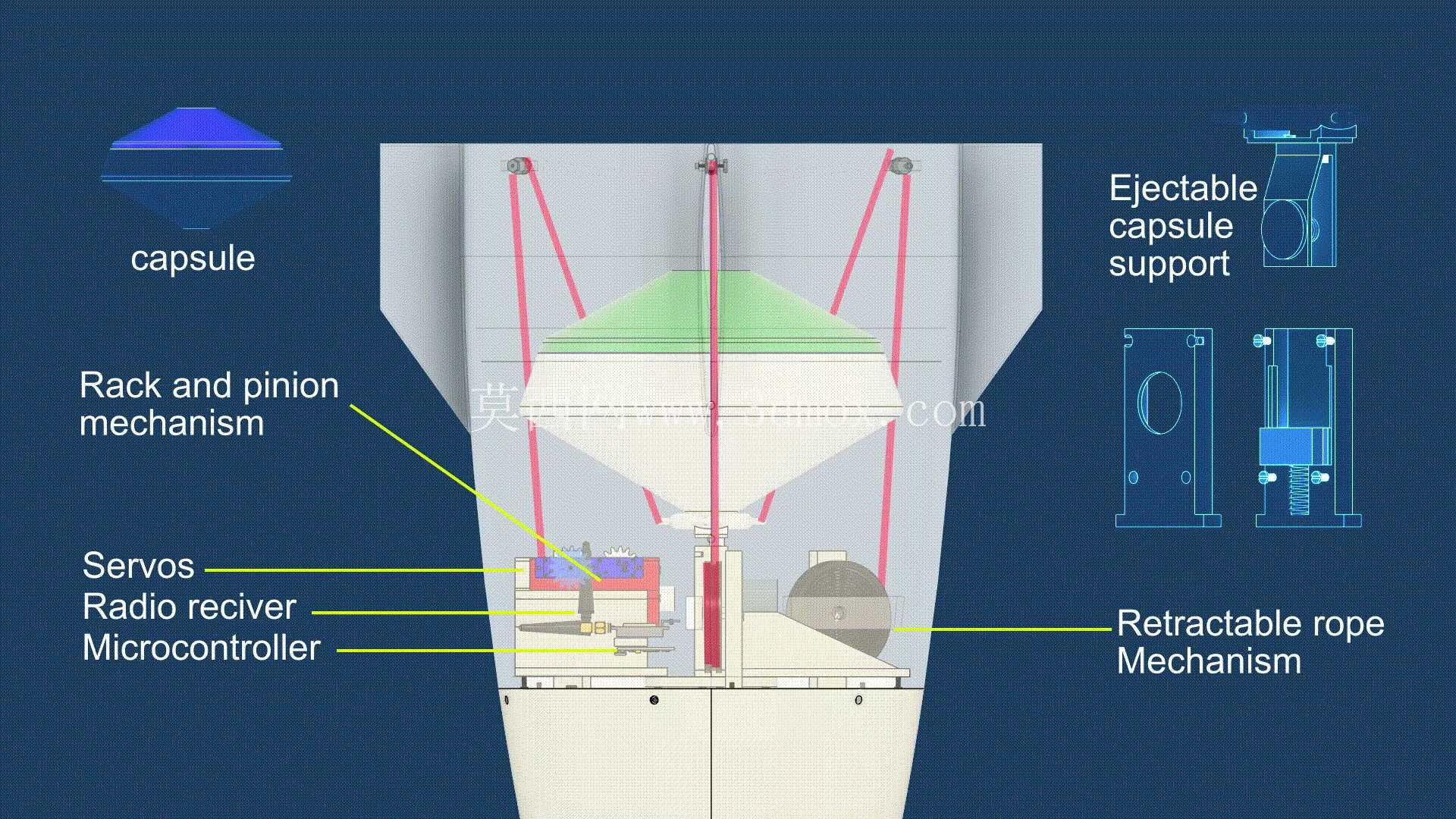

　　这套装置的核心应用场景面向缩比动态稳定性测试领域，针对测试模型在弹射释放前的姿态保持、释放瞬间的扰动控制需求开发，解决传统爆炸式弹射方案初始扰动大、模块化程度低、重复使用成本高的工程痛点。从结构功能来看，整套系统分为三个核心功能单元：恒张力可伸缩绳索悬挂单元、齿轮齿条伺服驱动锁止单元、可弹出式胶囊支撑单元。三个绳索伸缩机构沿环向120度均匀分布，每一组绳索机构都集成了独立的张力保持结构，借鉴汽车安全带锁止机构的工作原理，在悬挂状态下能持续输出稳定的张紧力，抵消测试模型的重力偏移，保证模型在悬挂阶段的姿态同轴度偏差控制在极小范围内，避免初始安装偏差给测试结果带来额外干扰。

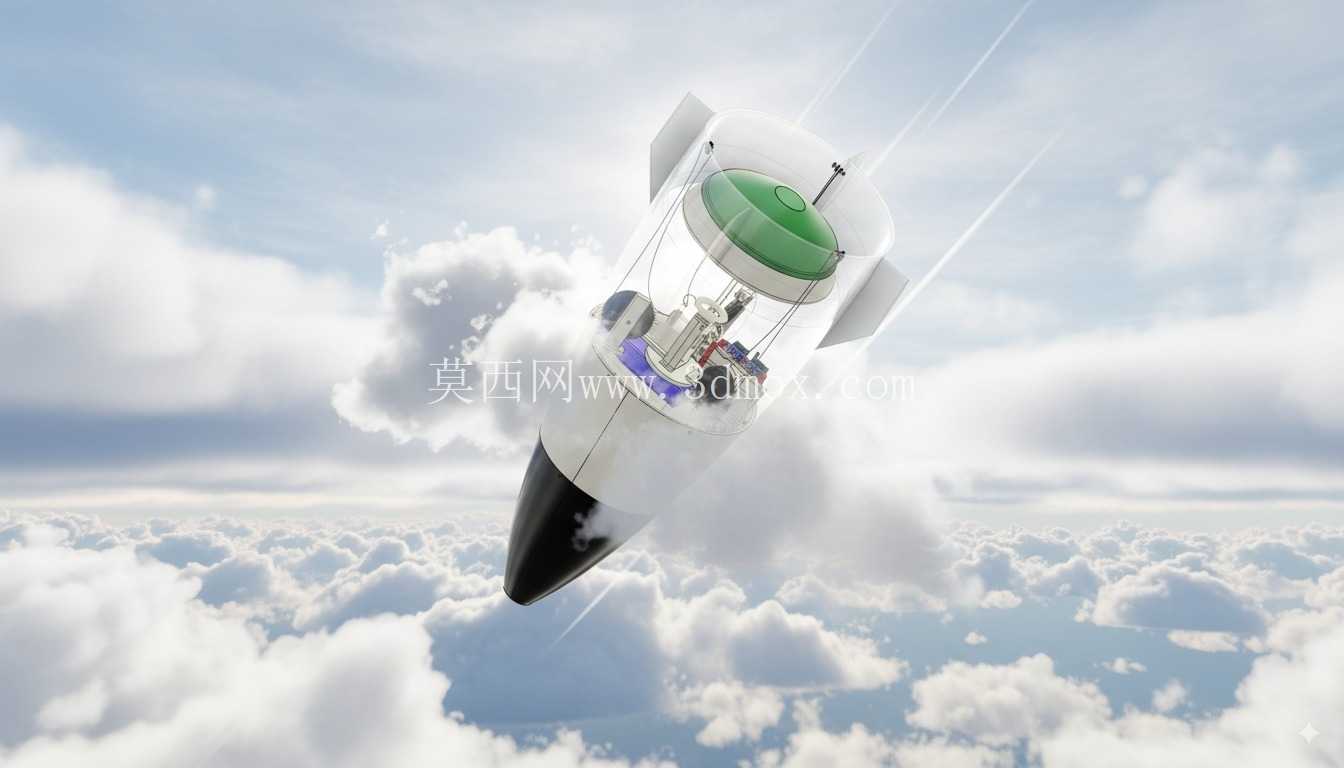

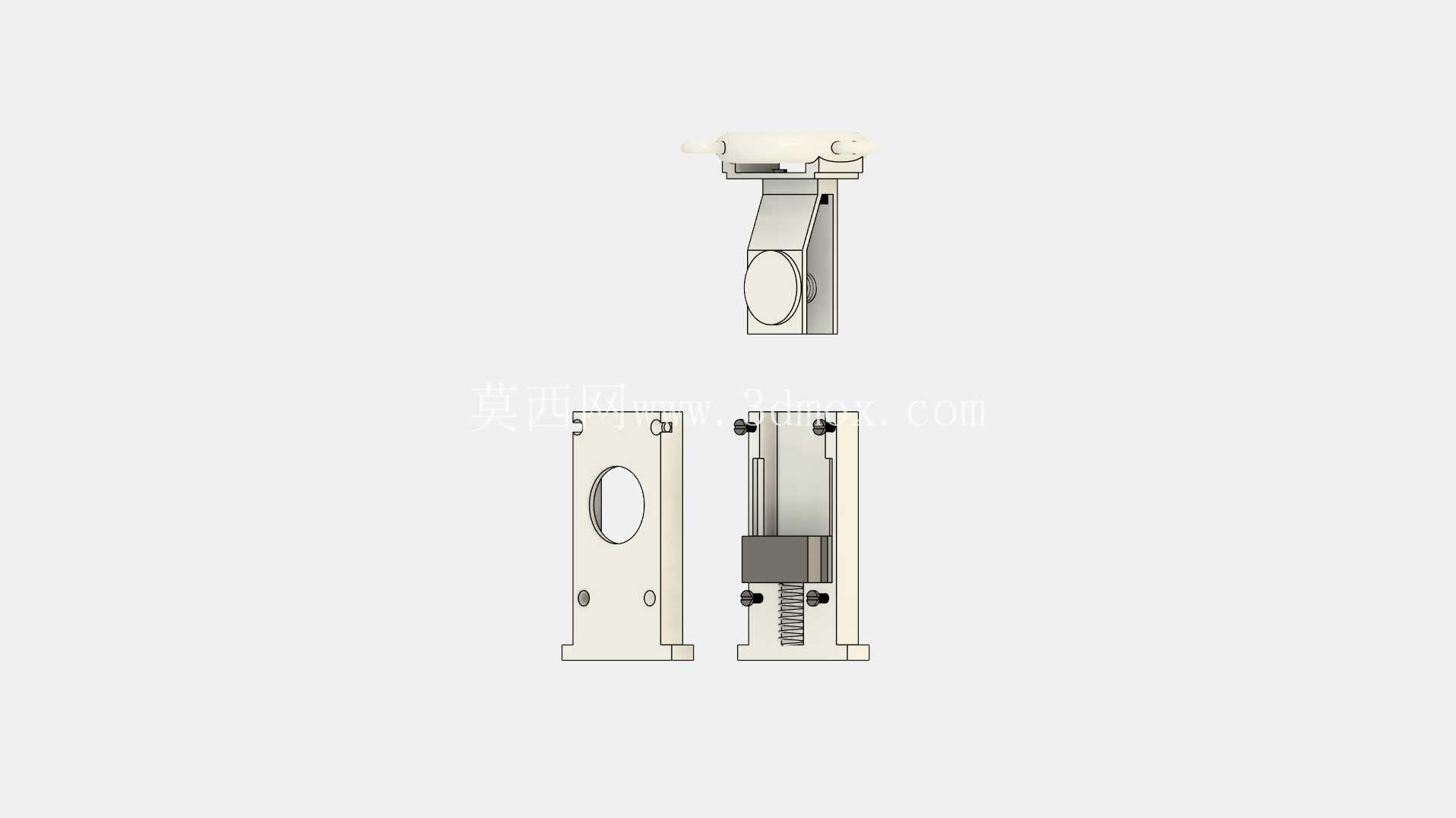

　　驱动单元采用伺服电机作为动力源，搭配齿轮齿条传动副实现锁止机构的同步动作，三套锁止机构的动作同步误差通过机械联动结构保证，不需要复杂的多轴同步控制算法就能实现释放动作的一致性，释放过程无冲击、无额外侧向力输出，能给测试模型提供干净、可预测的初始释放状态，不会因为释放动作本身引入额外的姿态扰动。可弹出式胶囊支撑结构位于装置上部，在测试准备阶段为上部的capsule部件提供定位支撑，释放阶段配合绳索机构的收放动作完成支撑结构的同步避让，避免结构干涉影响模型的弹射轨迹。

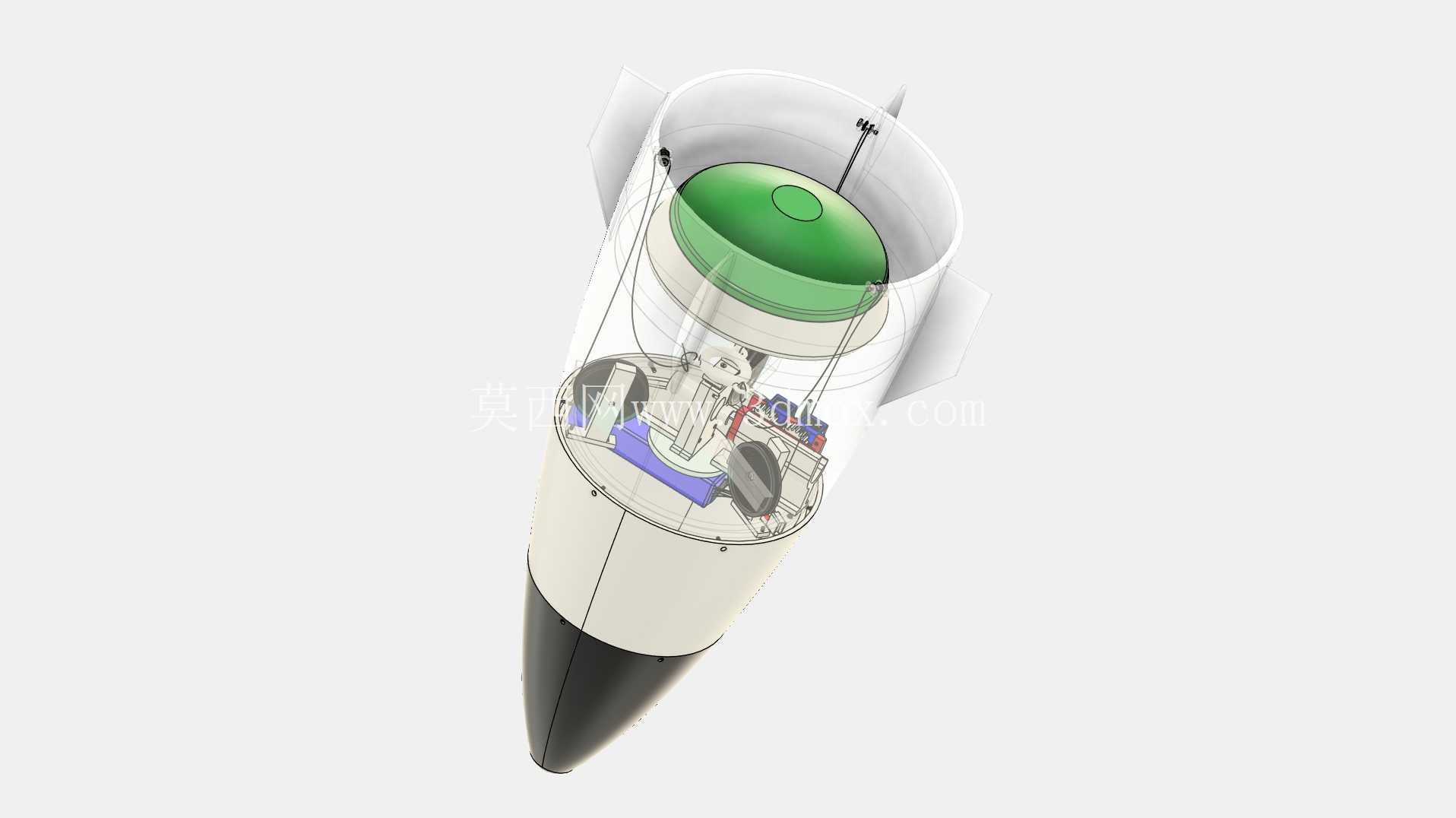

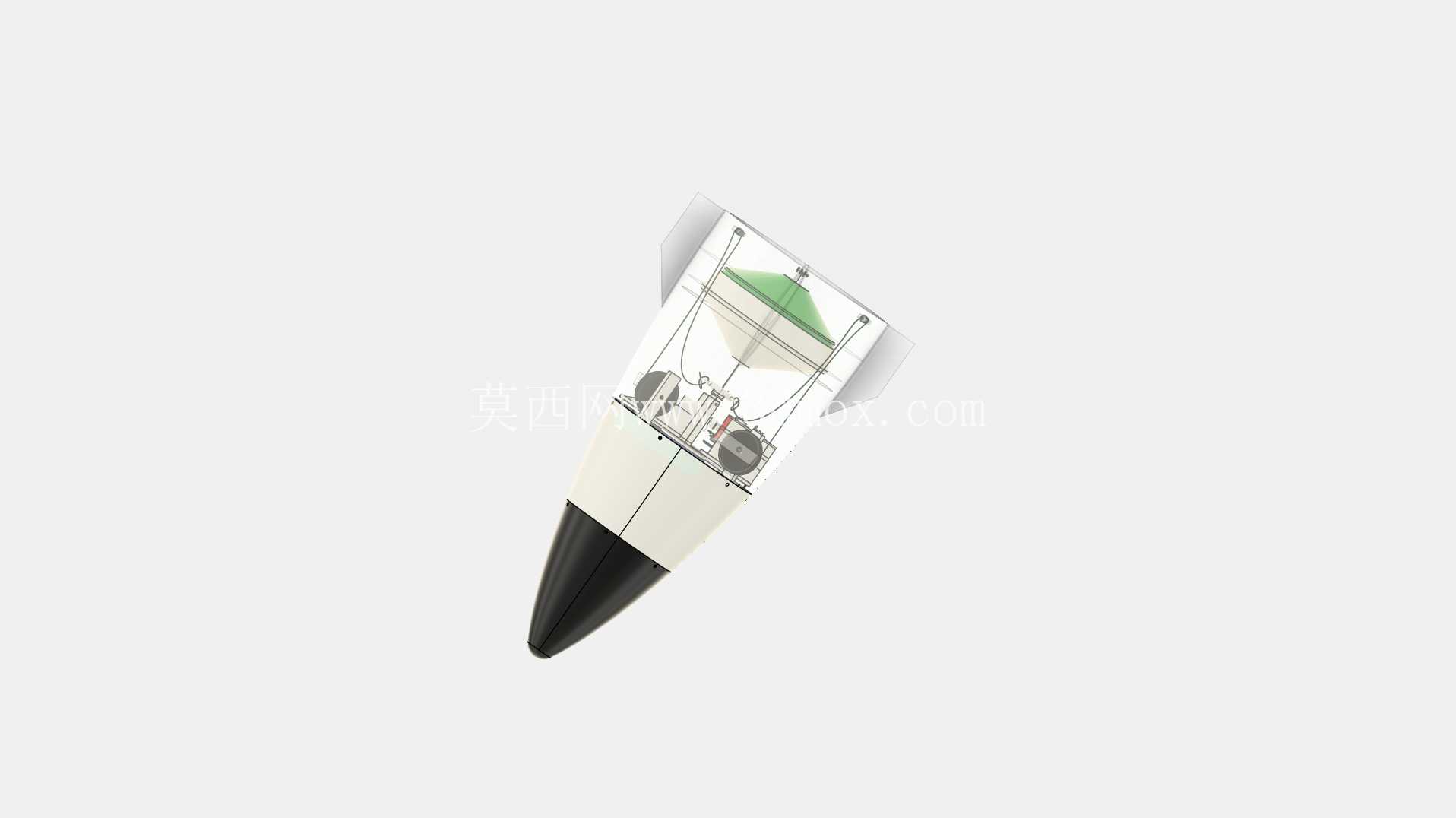

　　设计阶段优先考虑了机械结构的可制造性，所有增材、减材加工的结构特征都符合常规机加工与3D打印的工艺要求，没有特殊的工艺难点，整套装置的模块化程度极高，不同尺寸规格的测试模型只需要更换对应连接接口的悬挂适配件，不需要改动主体的张力保持与锁止释放结构，就能适配不同重量、不同尺寸的测试对象安装需求，直接匹配缩比动态稳定性测试的短距测试工况。从安装边界来看，整套装置的主体结构采用立式同轴布局，所有驱动、控制元件都集成在下部的基座舱段内，基座内部预留了伺服驱动器、无线电接收机、微控制器的安装空间，布线全部走结构内部的走线槽，外部无裸露线缆，不会对测试过程中的流场或者模型运动产生干涉。

　　绳索的伸缩行程根据测试模型的悬挂高度需求设计，在最大伸出长度下依然能保持额定的张紧力，锁止机构的解锁行程经过精确计算，解锁过程中齿条的运动不会与周边的支撑结构、绳索导向结构产生运动干涉。环面布局的三个绳索导向点的位置度公差经过严格校核，保证三个方向的张力合力始终与装置的中心轴线重合，不会产生额外的偏载力矩。在实际使用过程中，测试前先将测试模型与三个绳索的末端连接点固定，调整每一组绳索的初始张力到设定值，此时上部的胶囊支撑结构与capsule部件贴合，提供辅助定位；待测试触发信号发出后，伺服电机同步驱动齿轮齿条机构动作，首先解除绳索的锁止状态，同时可弹出胶囊支撑结构向外避让，绳索在恒张力机构的作用下平稳释放，模型沿中心轴线方向完成弹射动作，整个过程无卡滞、无冲击，初始扰动远低于传统弹射方案。整套结构没有采用火工品等爆炸式释放元件，全部为纯机械结构配合伺服驱动，重复测试的一致性好，维护成本低，不需要每次测试后更换消耗件，非常适合需要多次重复开展的缩比模型动态稳定性测试场景，结构的拓展性强，通过调整绳索的张力阈值、伸缩行程以及伺服驱动的动作速度，还可以适配不同弹射加速度要求的测试工况。
