板材铸造模具结构设计与加工验证方案

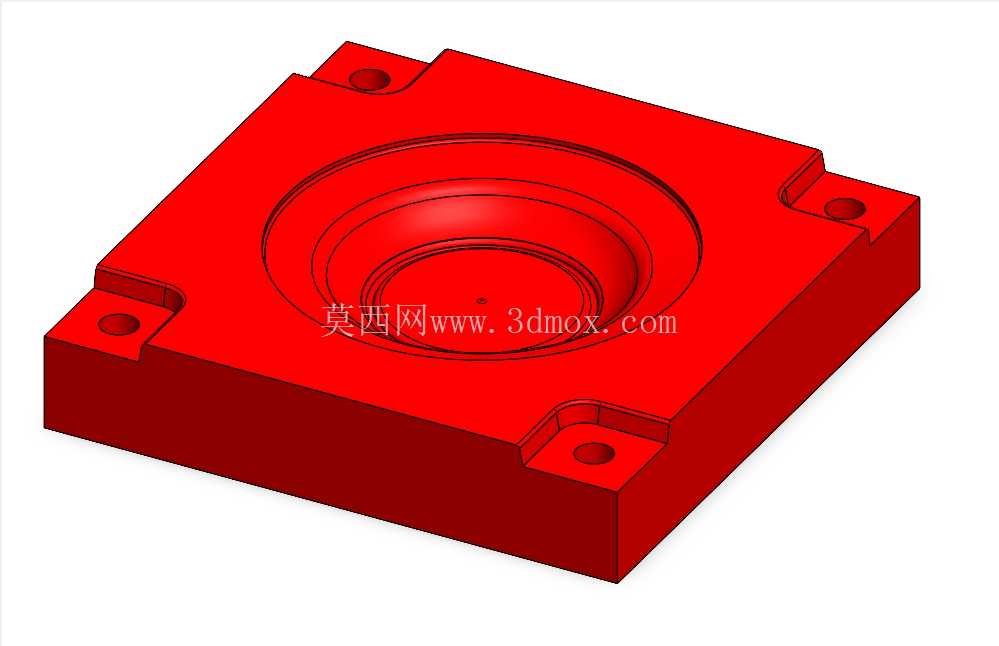

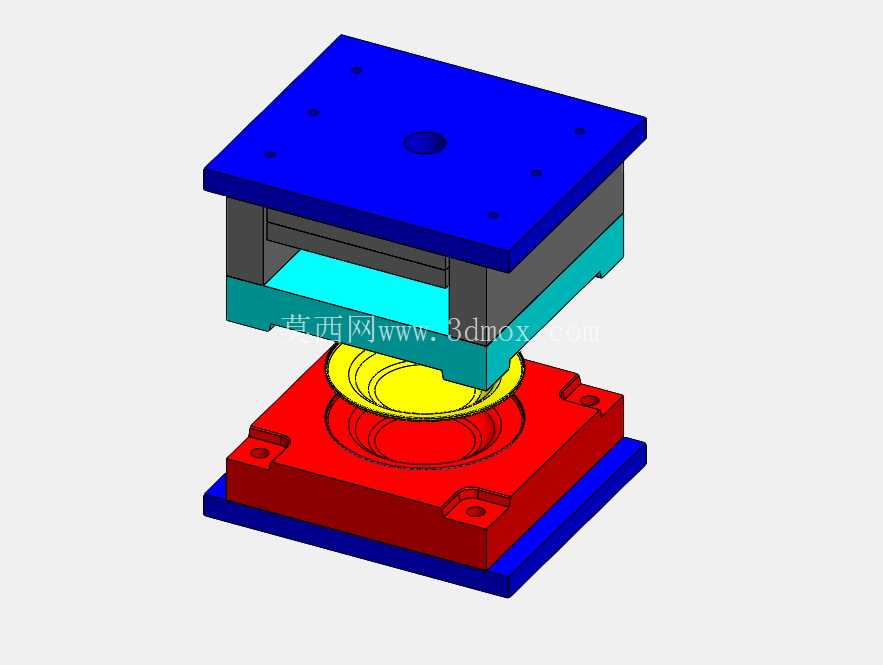

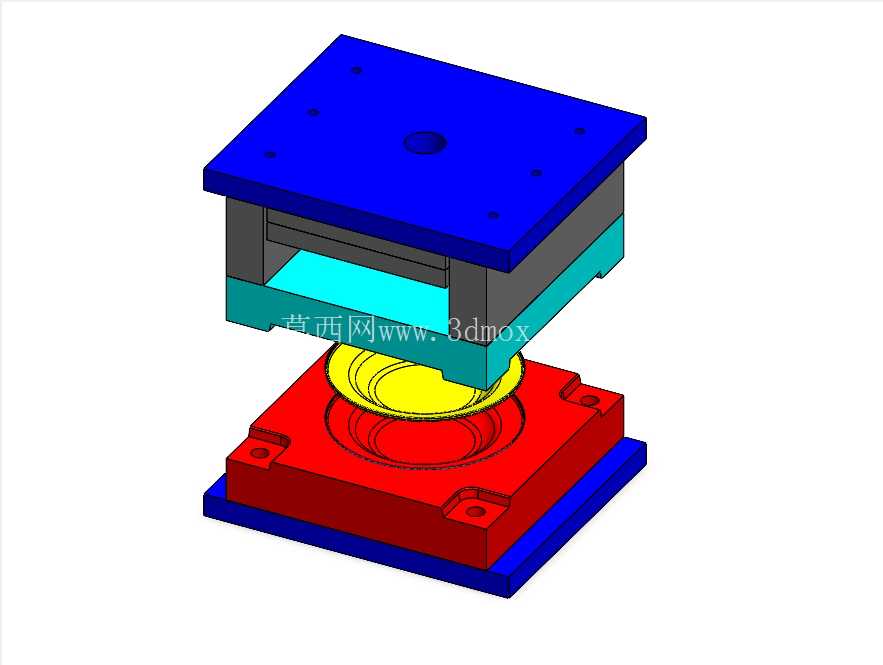

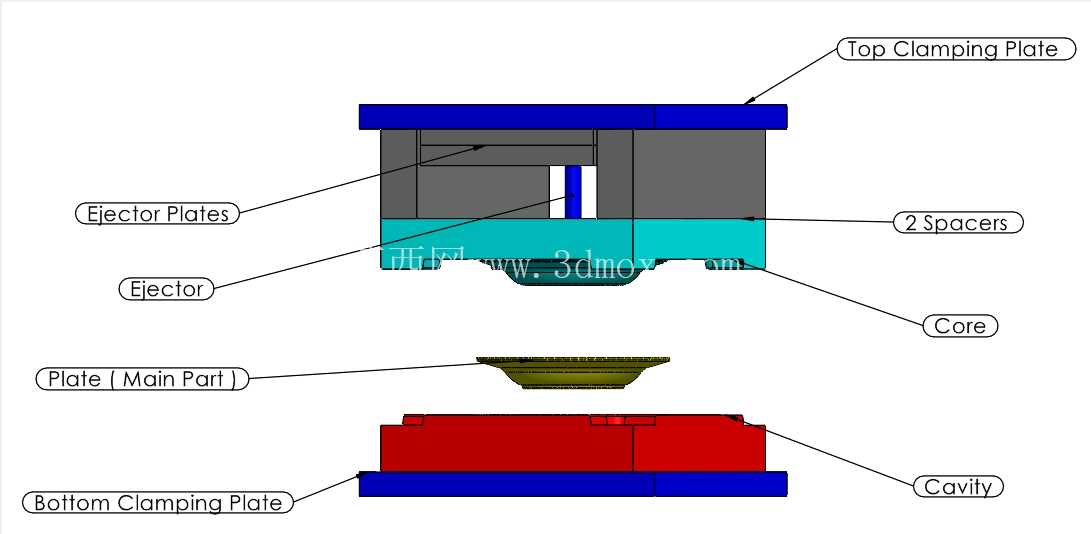

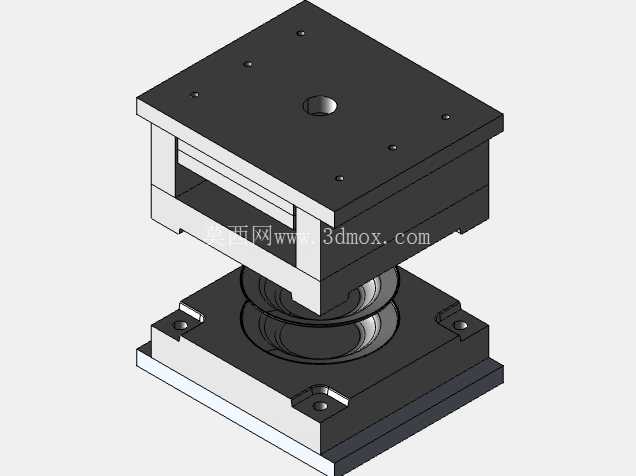

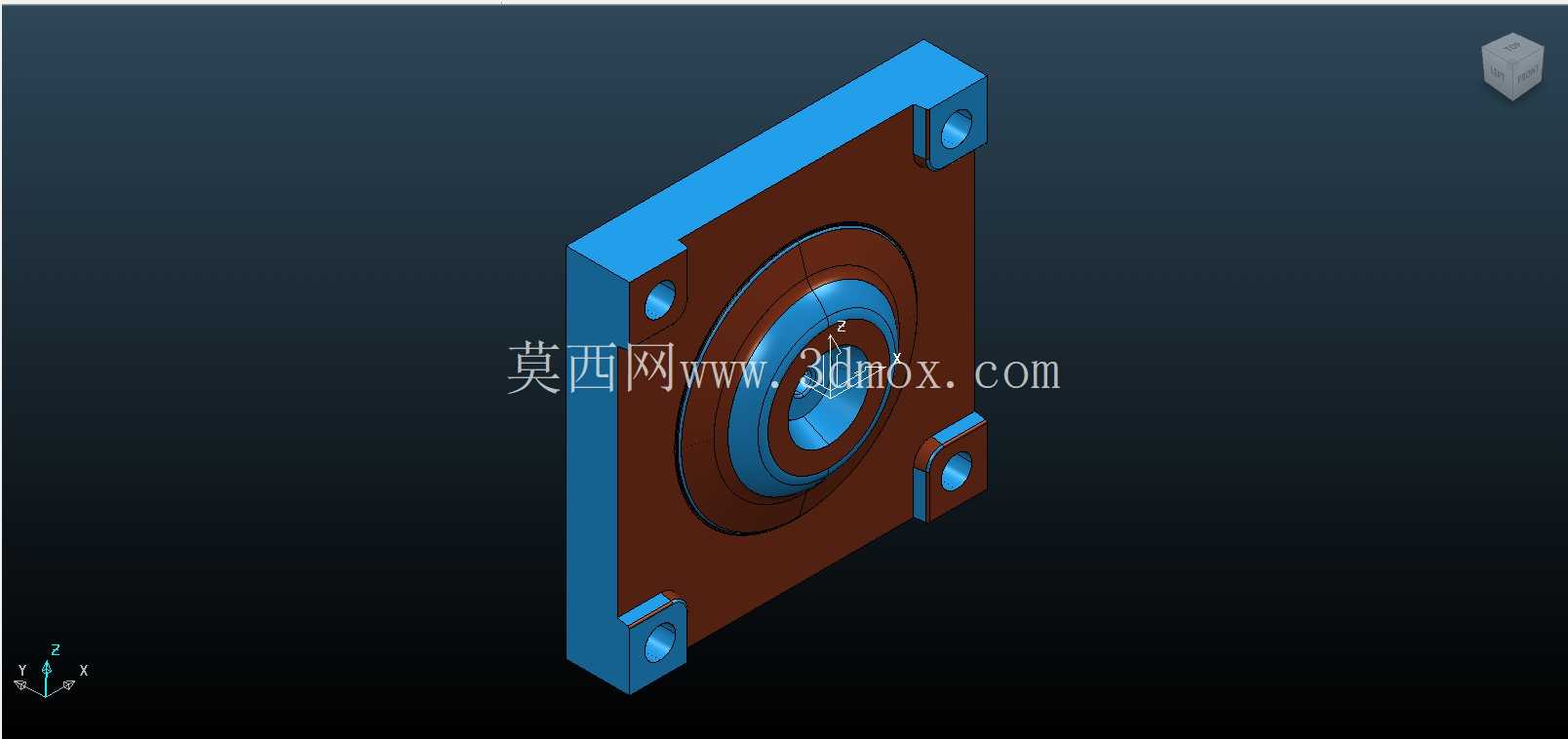

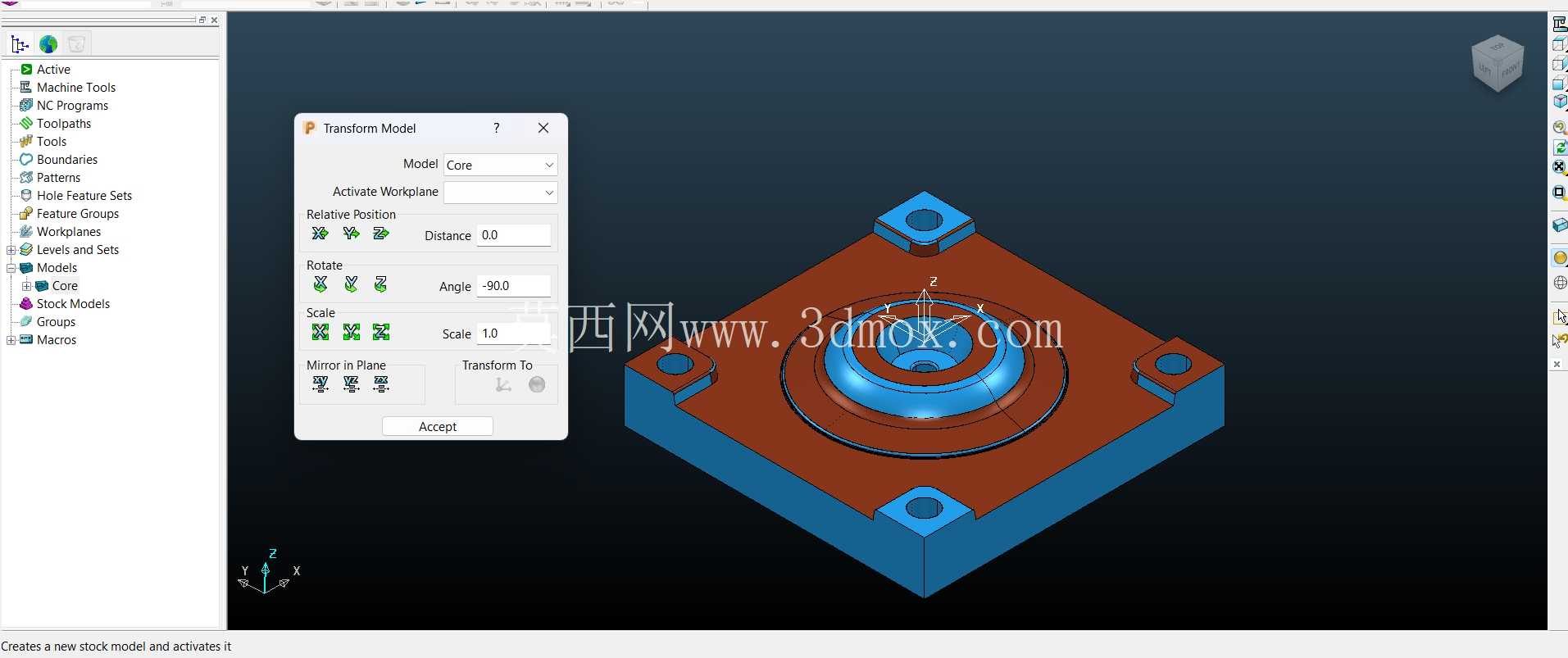

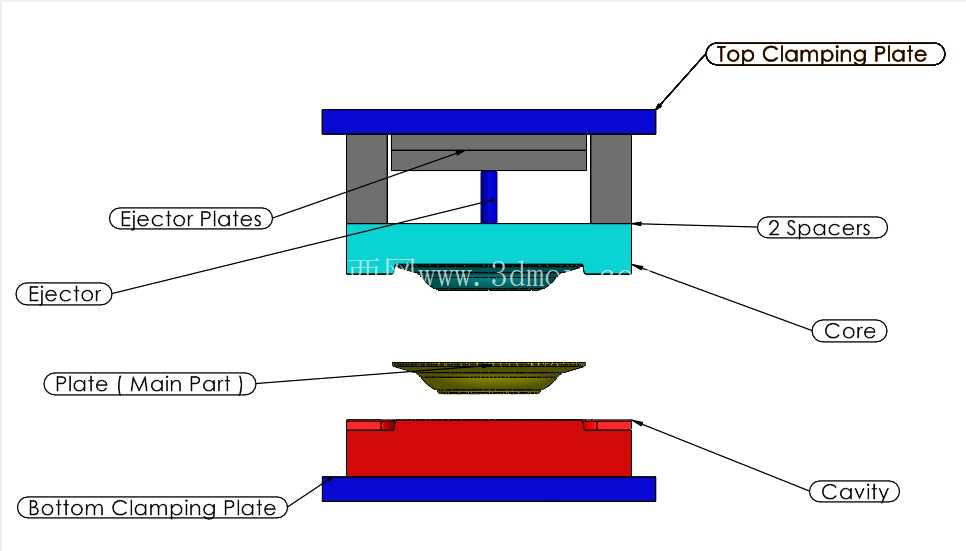

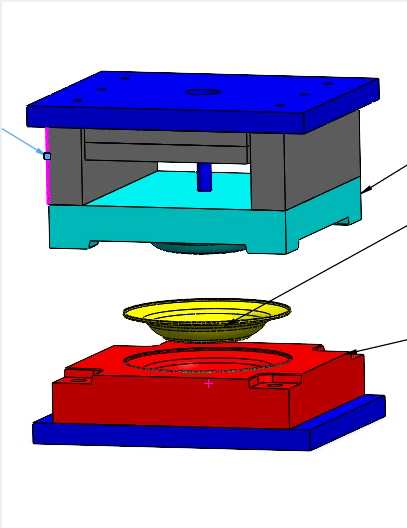

　　这套板材类铸造模具的结构设计，核心面向中小尺寸平板类铸件的批量生产场景，适配常见的有色合金板材类铸件浇注工况，可直接对接常规立式加工中心的装夹加工流程，也能适配小型铸造生产线的模位安装要求。从实际生产落地的角度出发，设计阶段优先考虑了模具合模后的定位精度，模架四角设置的带孔安装凸台，既承担合模时的导向定位作用，也可直接通过螺栓完成模架与设备工作台的固定，安装孔位的间距预留了常规工装压板的操作空间，不需要额外设计转接工装就能完成装夹。

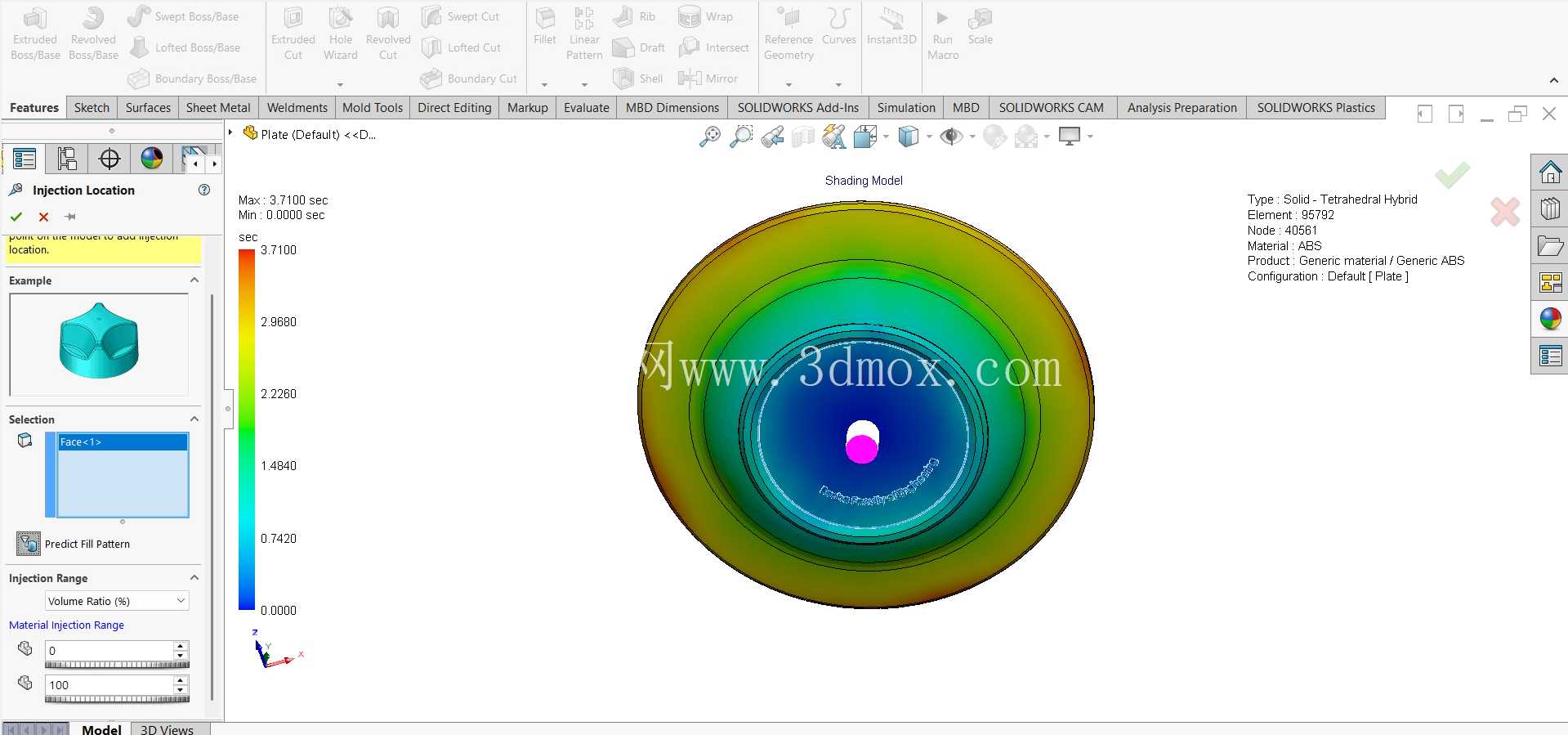

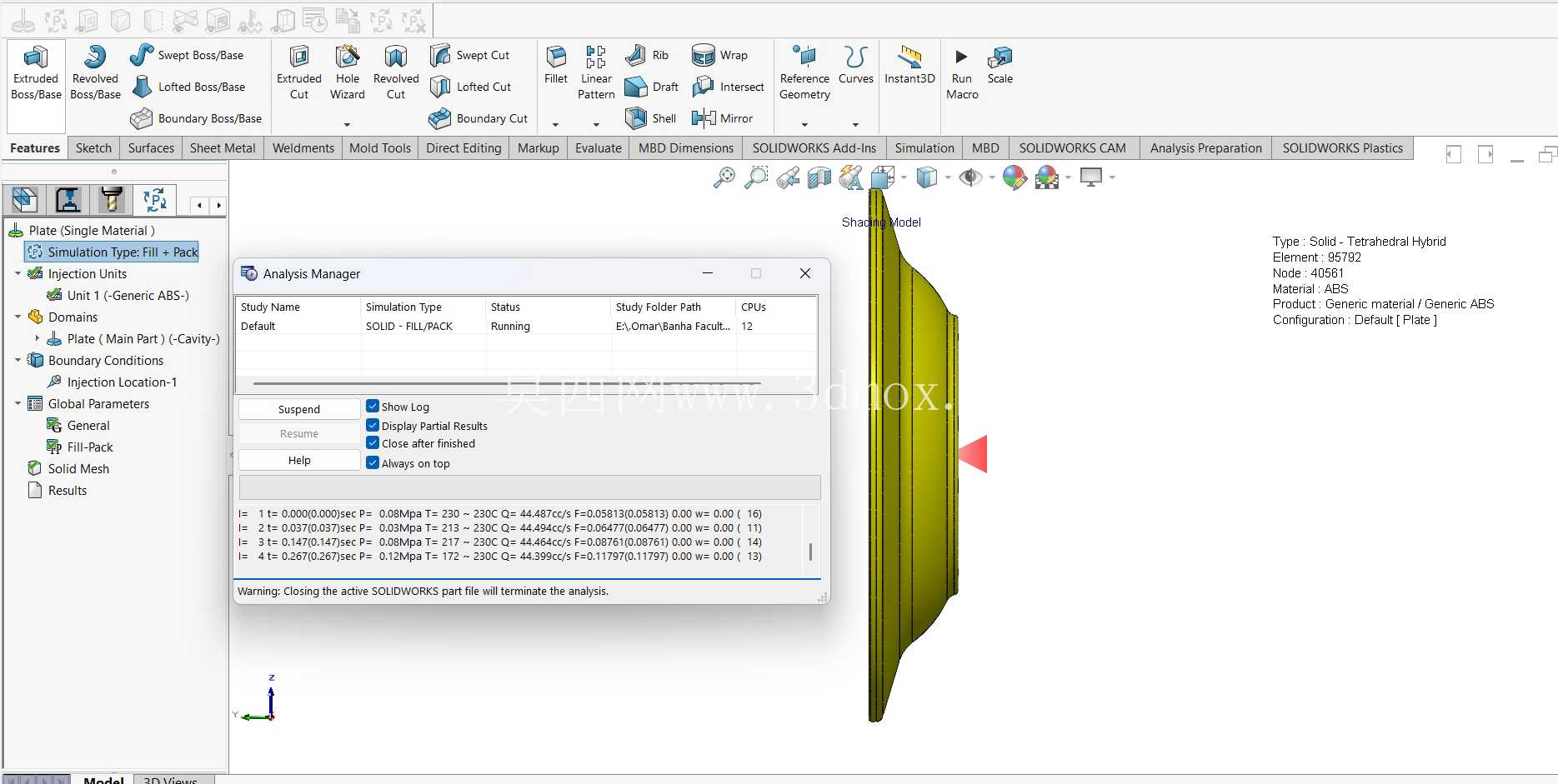

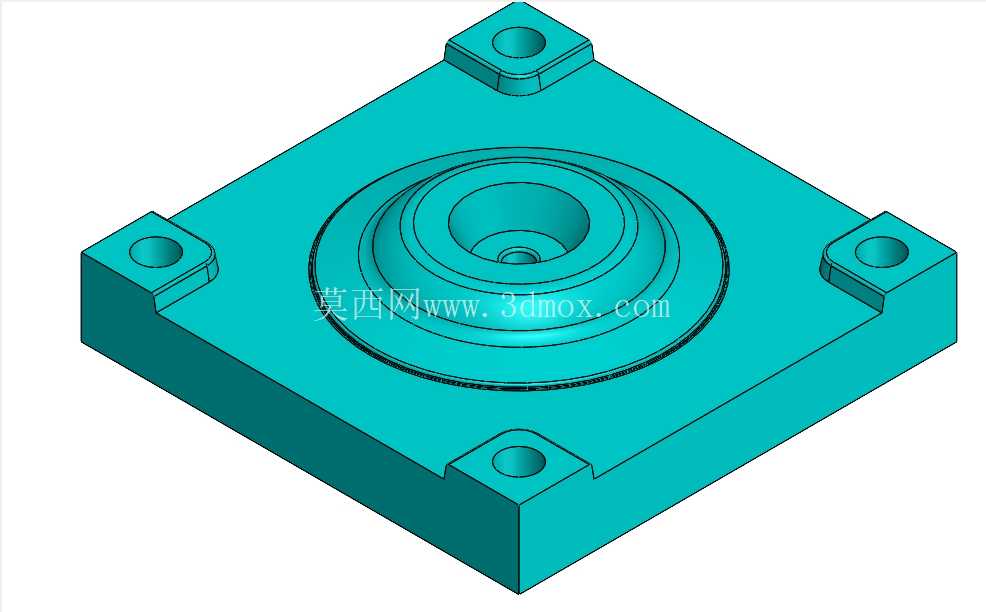

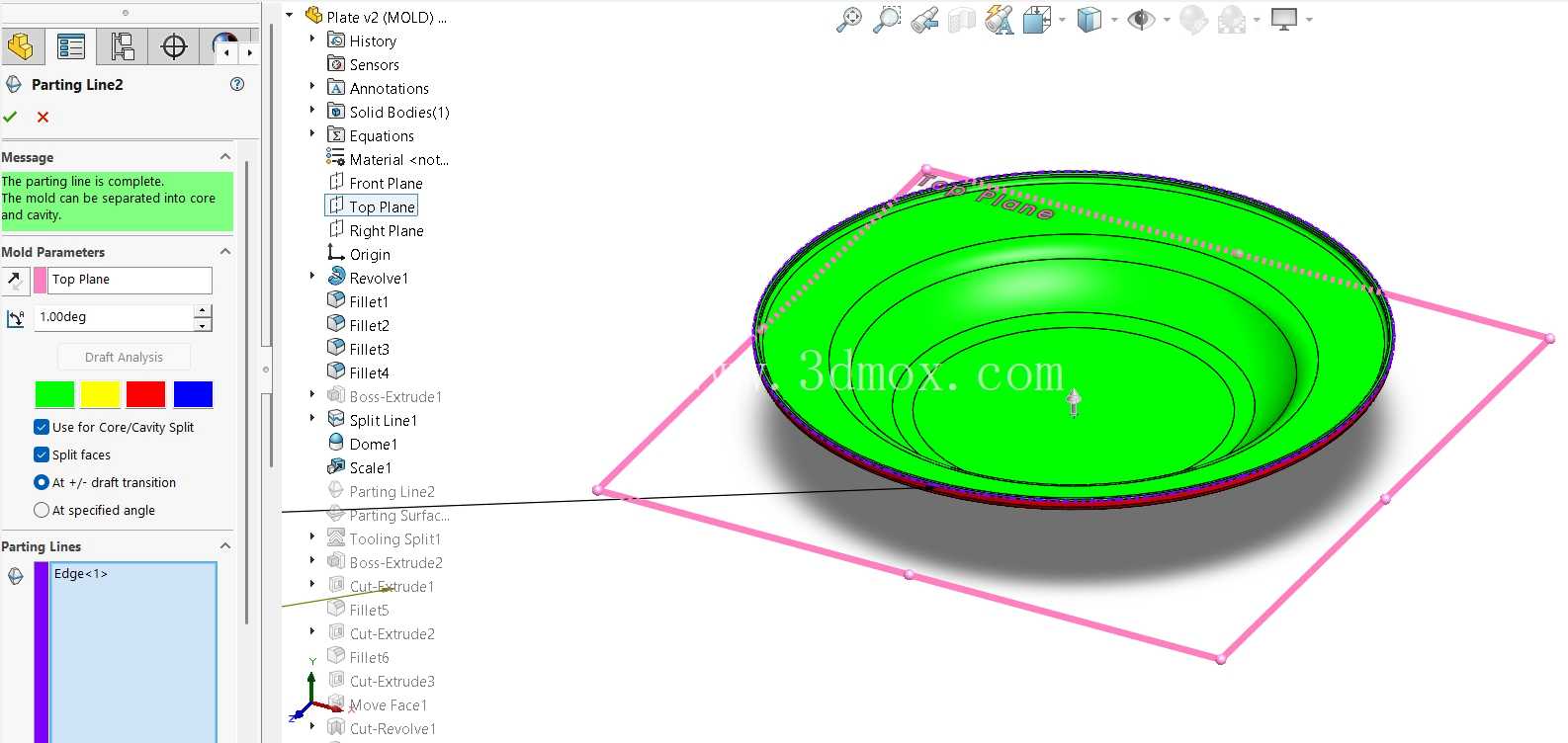

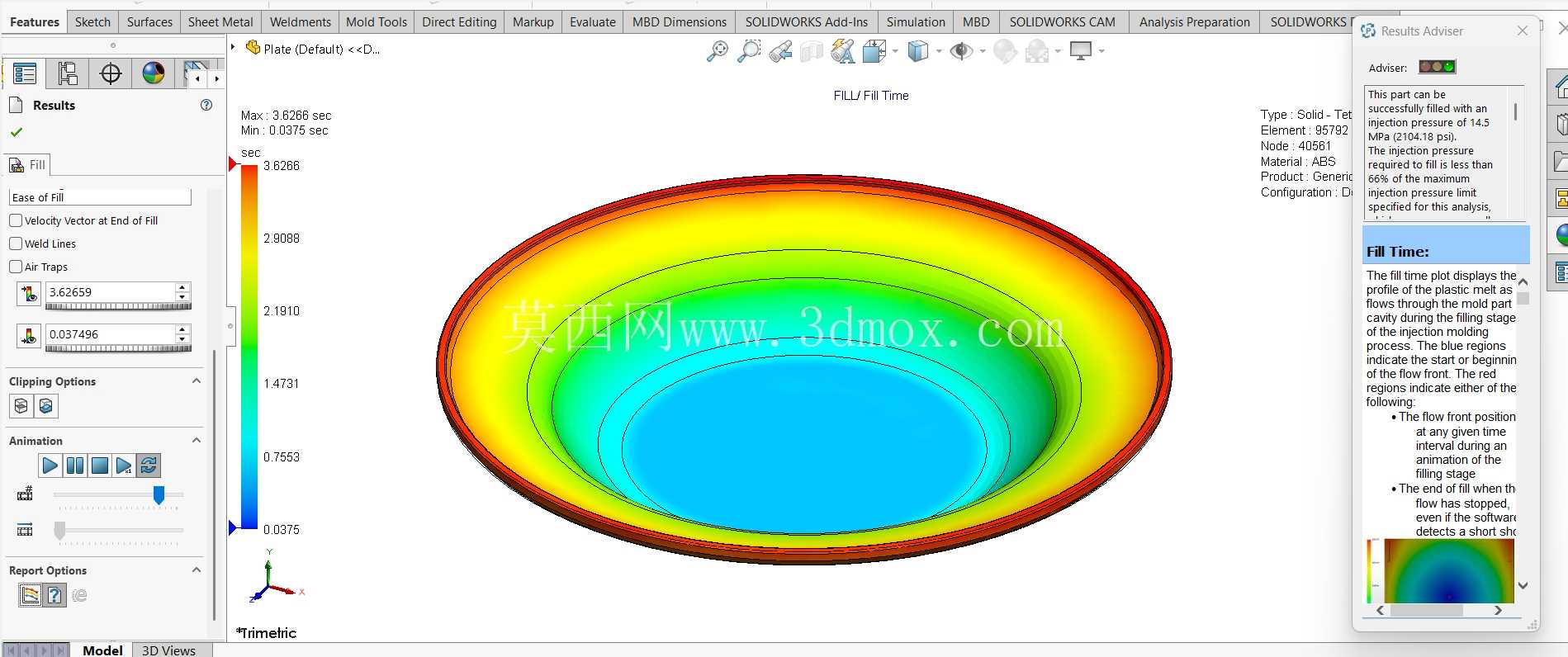

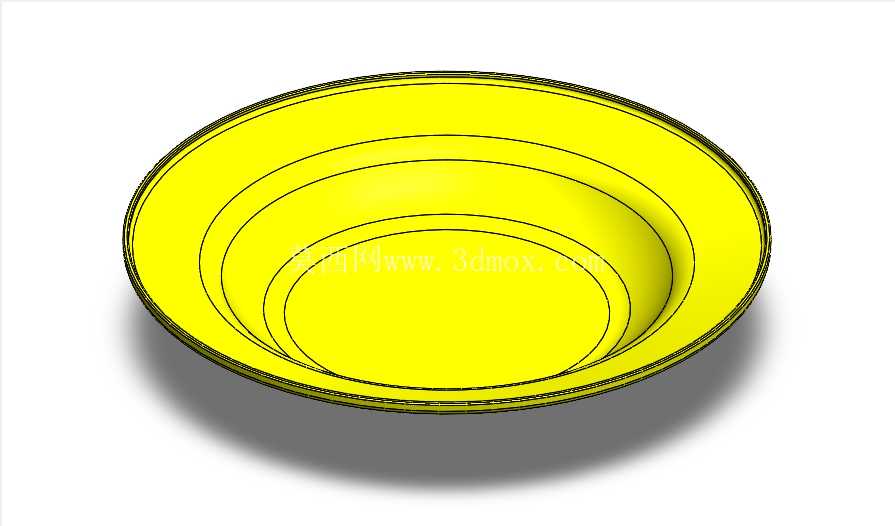

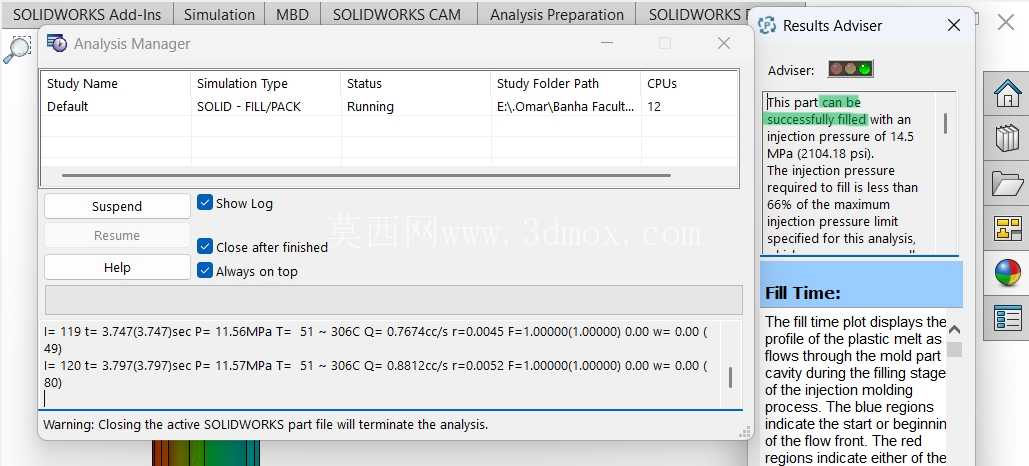

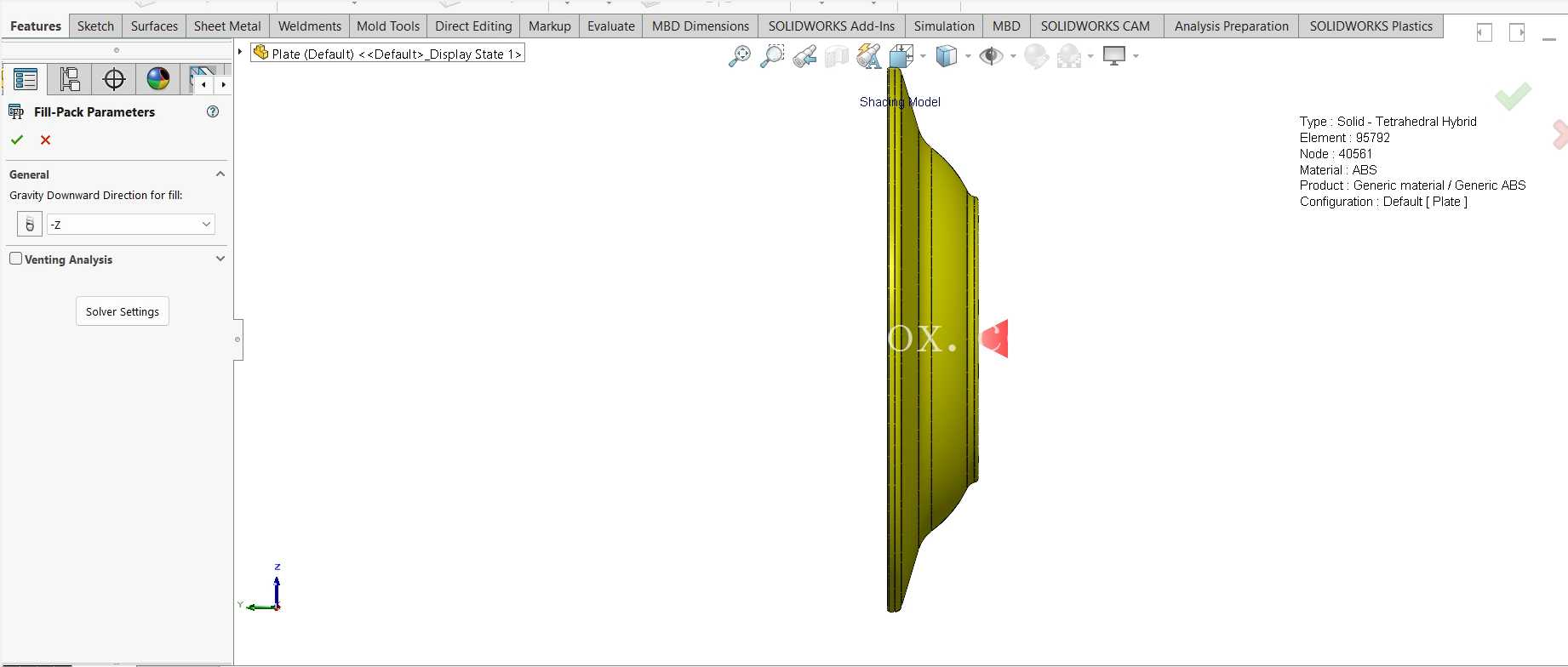

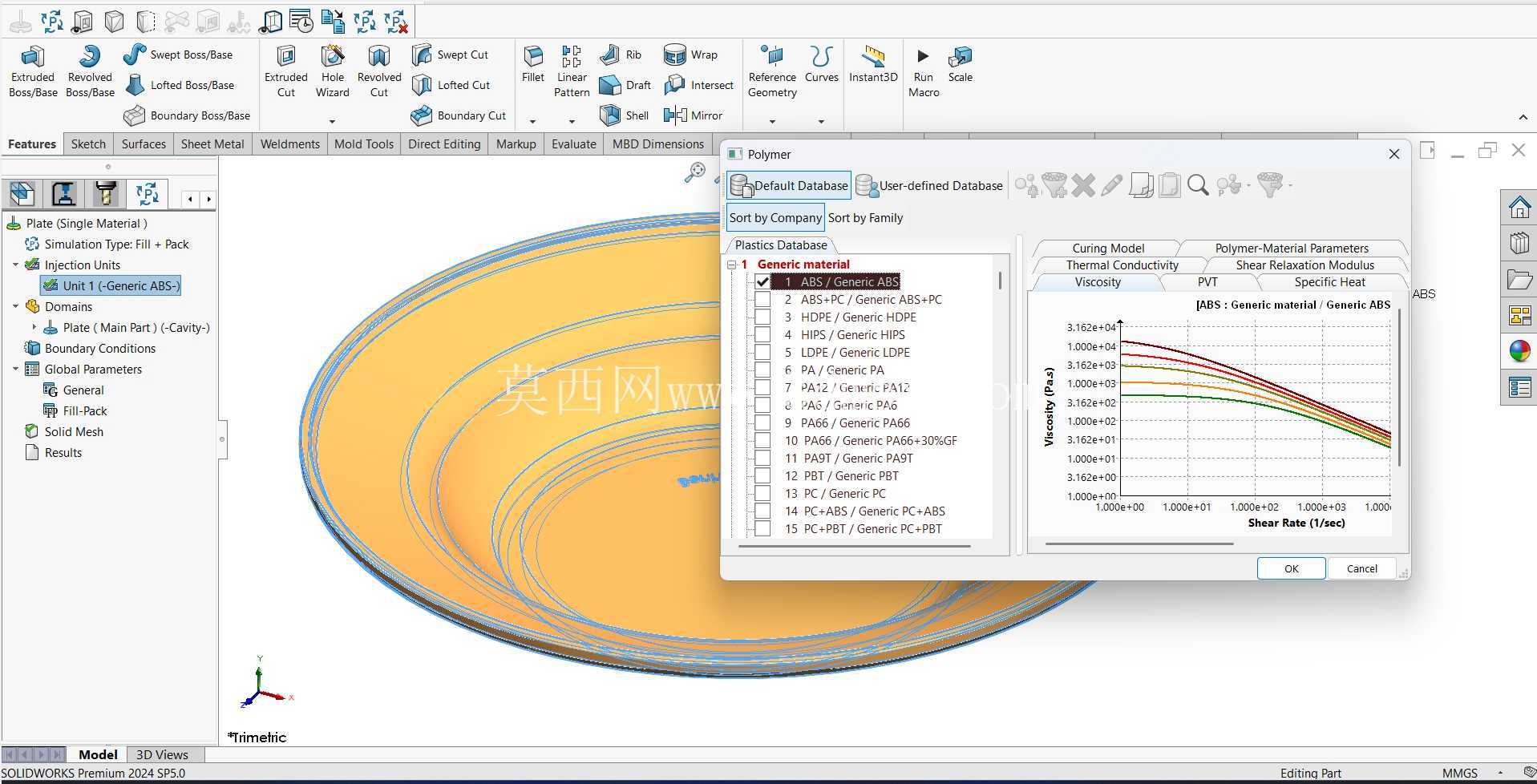

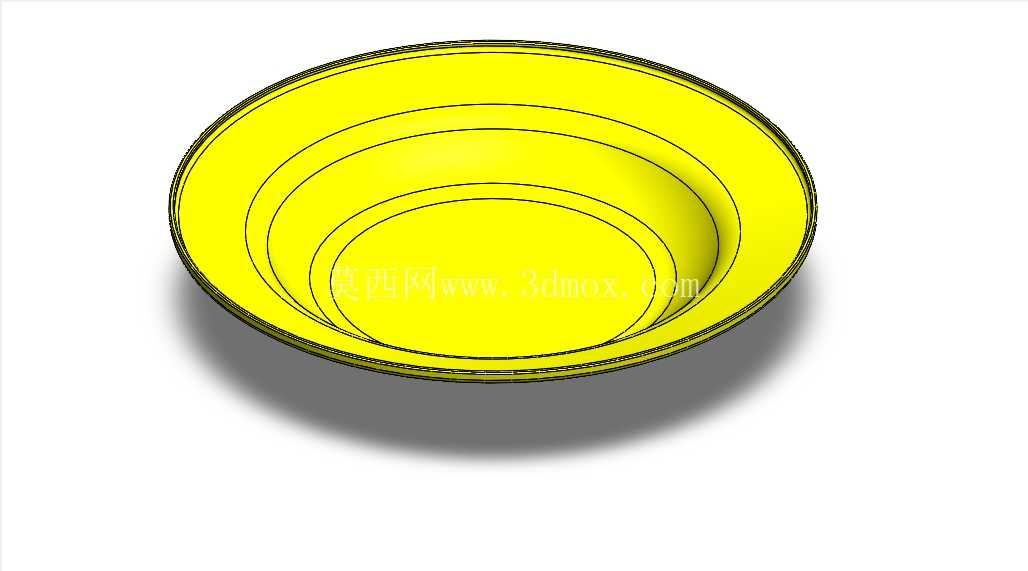

　　模具的核心成型区域采用同心圆式的型腔布局，对应板材类铸件中心带环形凸台的结构特征，分型面设置在模架与型腔板的贴合面处，拔模角度按照铸件壁厚的1:50比例设置，避免开模时拉伤铸件表面，同时也能减少脱模时的顶出阻力。浇注系统的热流道布局围绕型腔中心对称分布，进浇口设置在型腔边缘的环形槽位置，能够让金属液在型腔内平稳填充，避免卷气产生的铸件气孔缺陷，流道的截面尺寸按照充型速度0.8m/s的参数核算，保证金属液在凝固前完成整个型腔的填充。

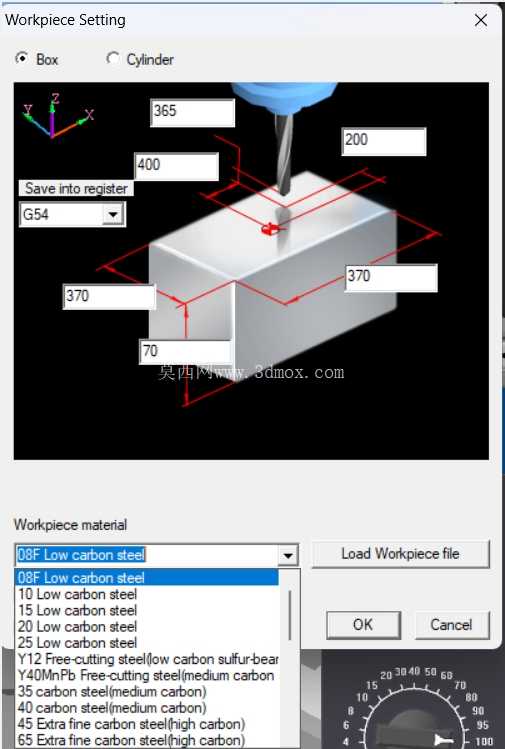

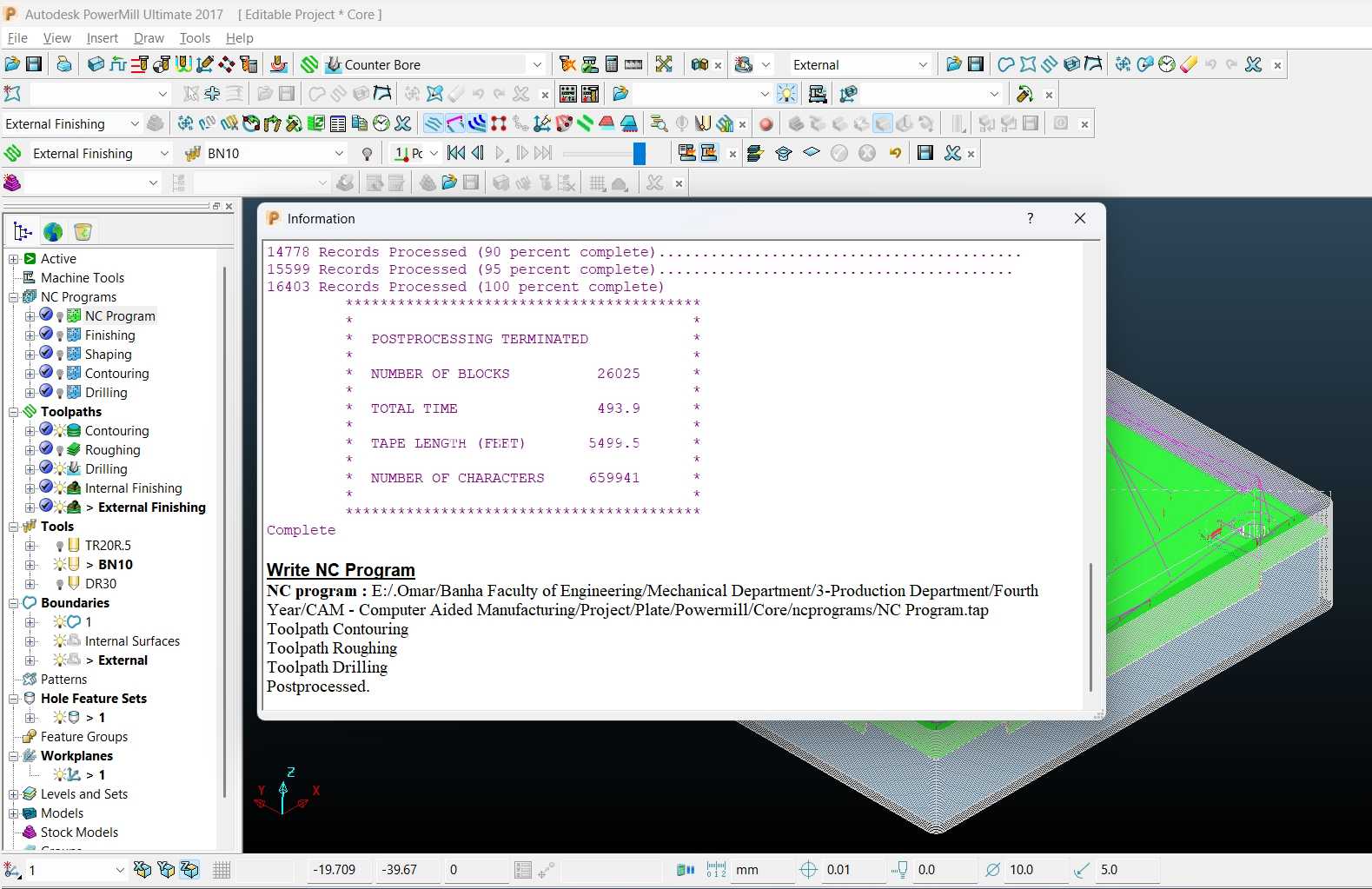

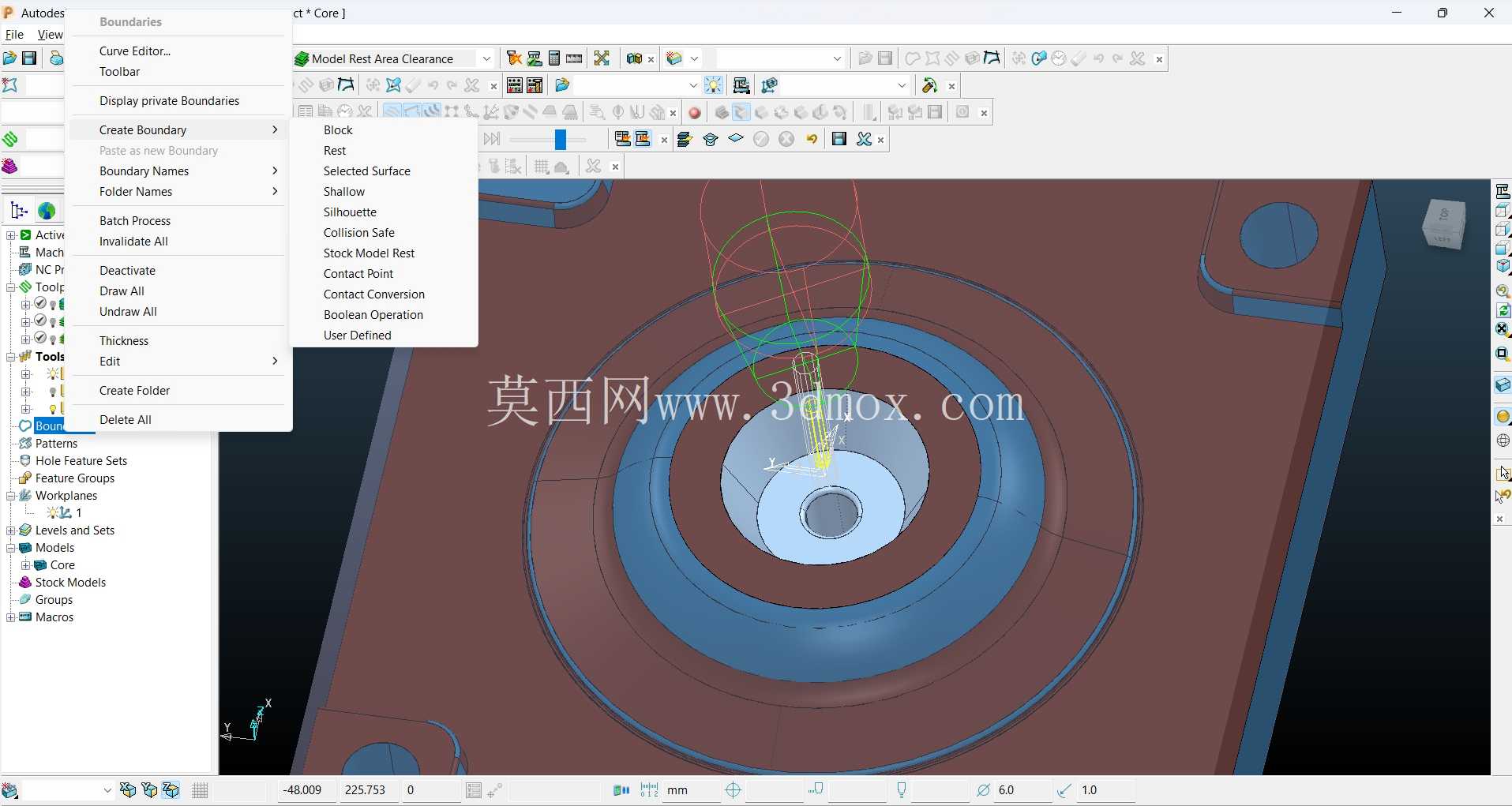

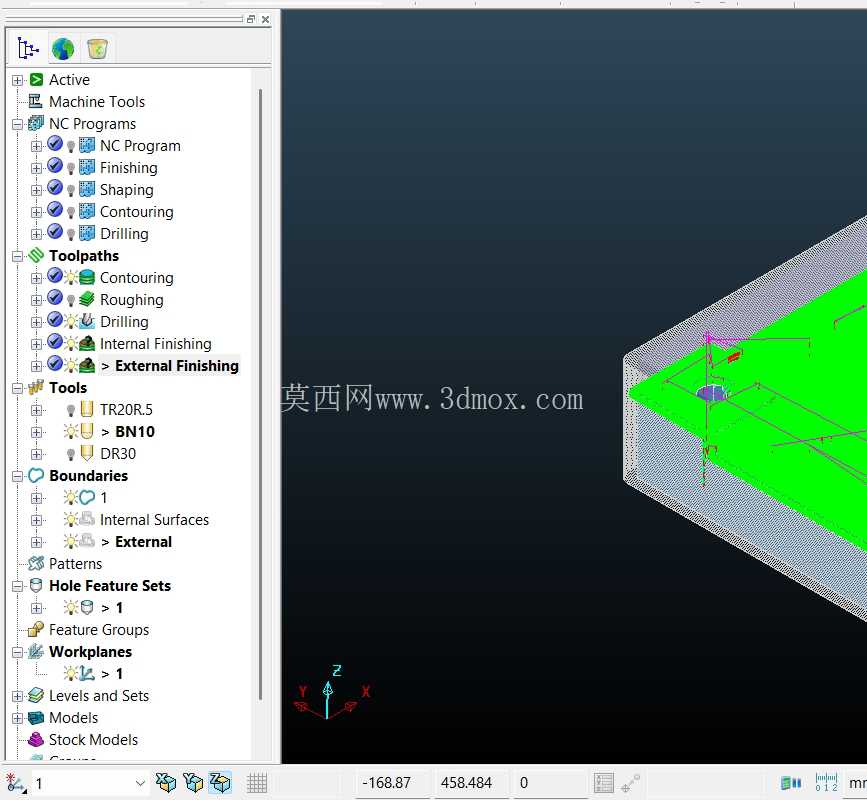

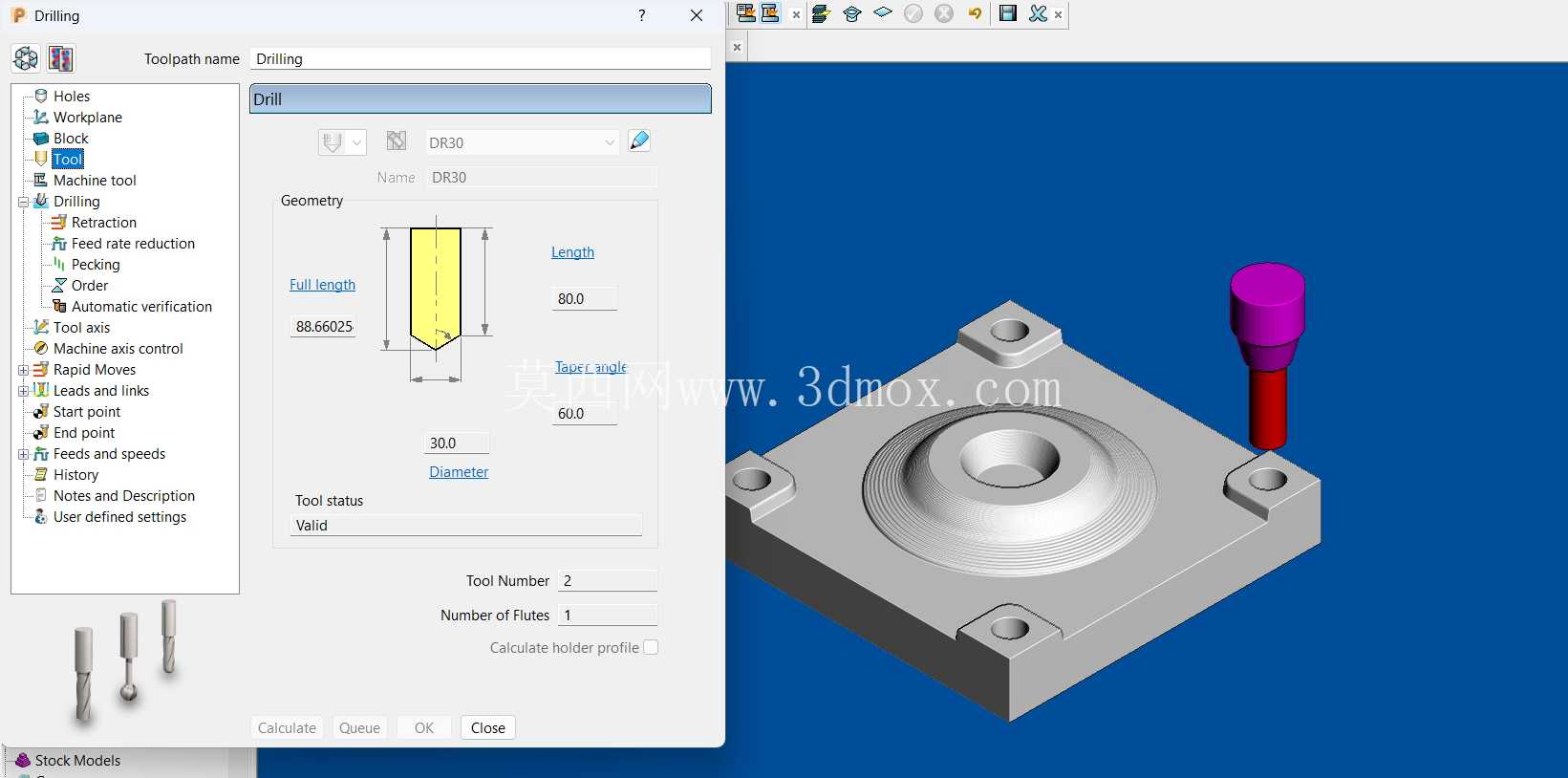

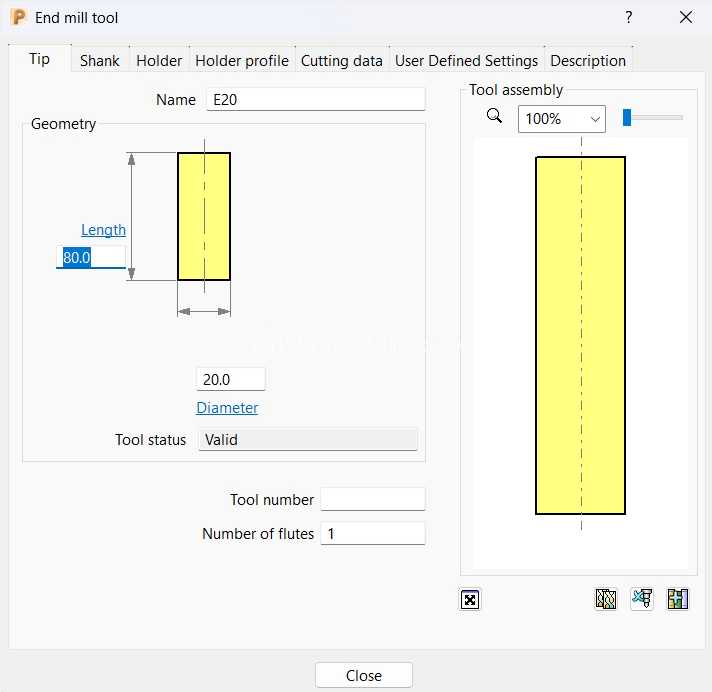

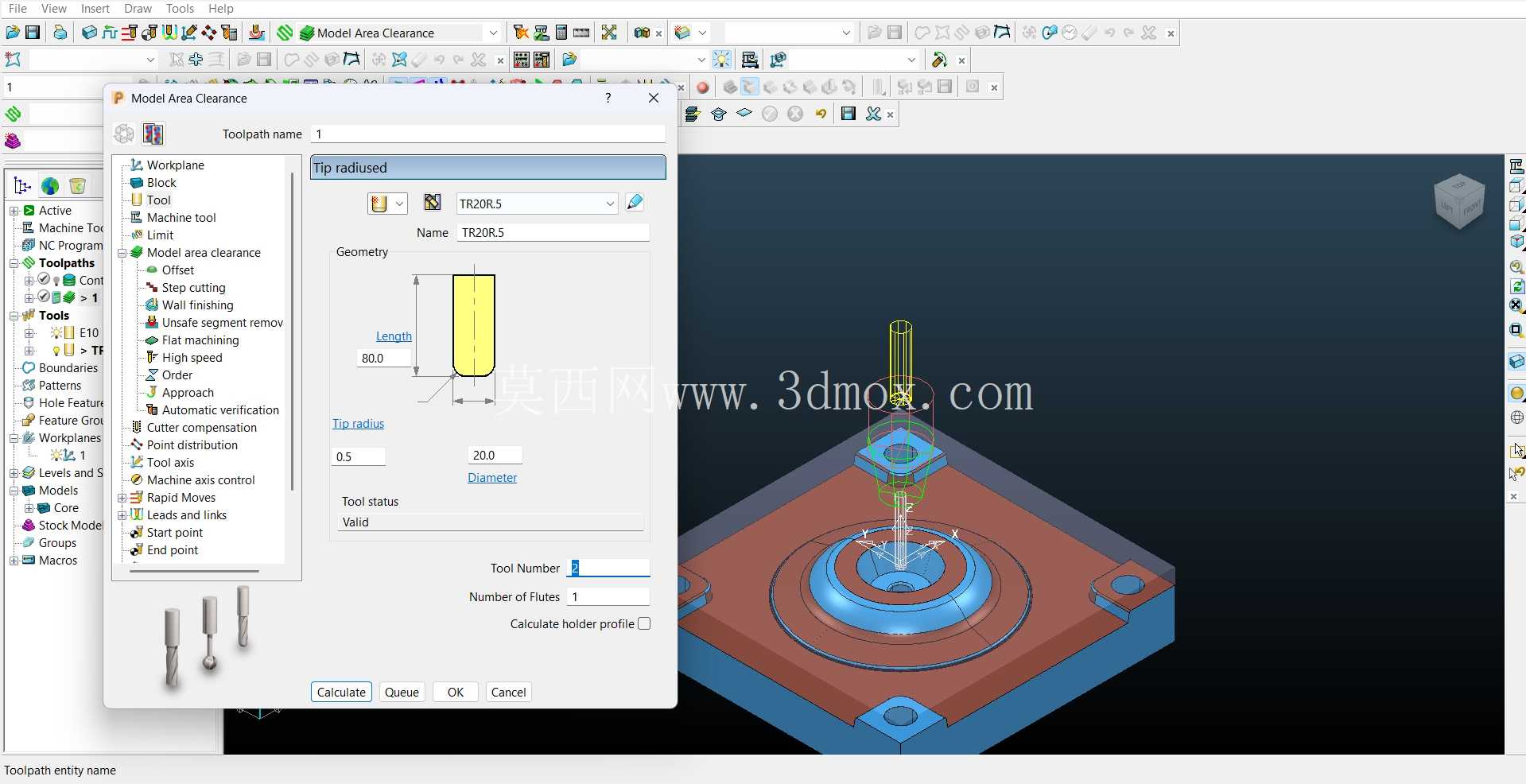

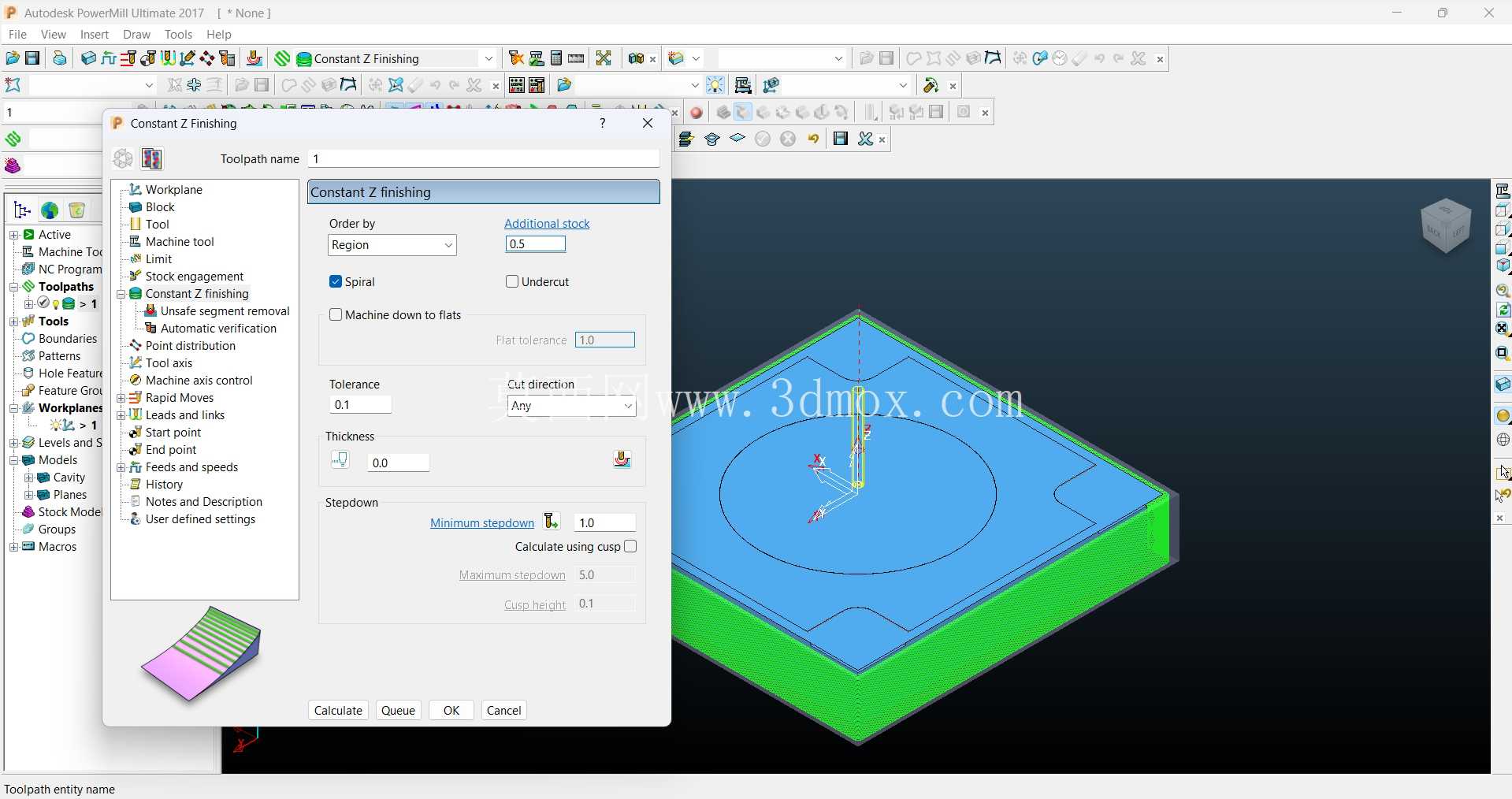

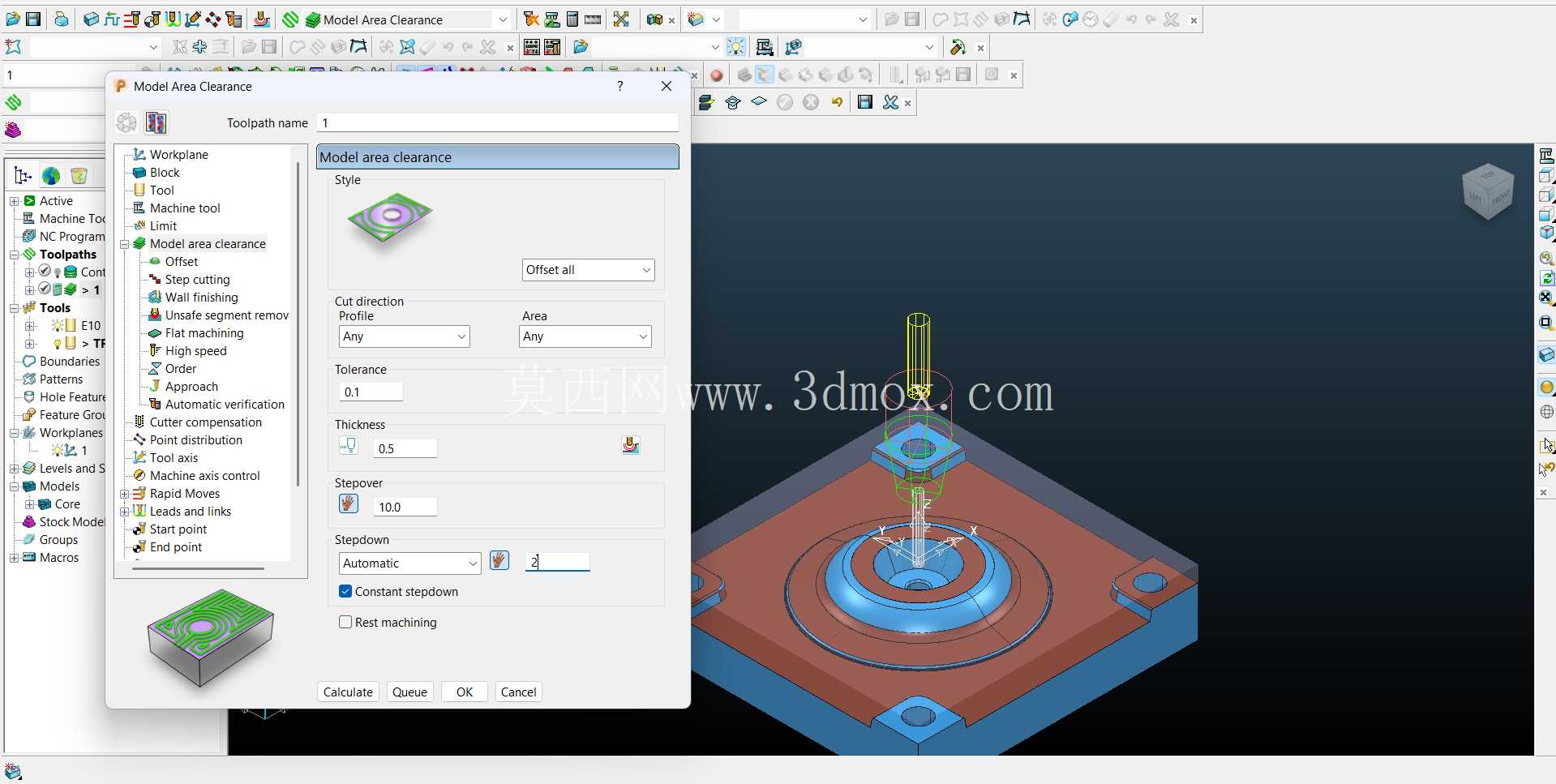

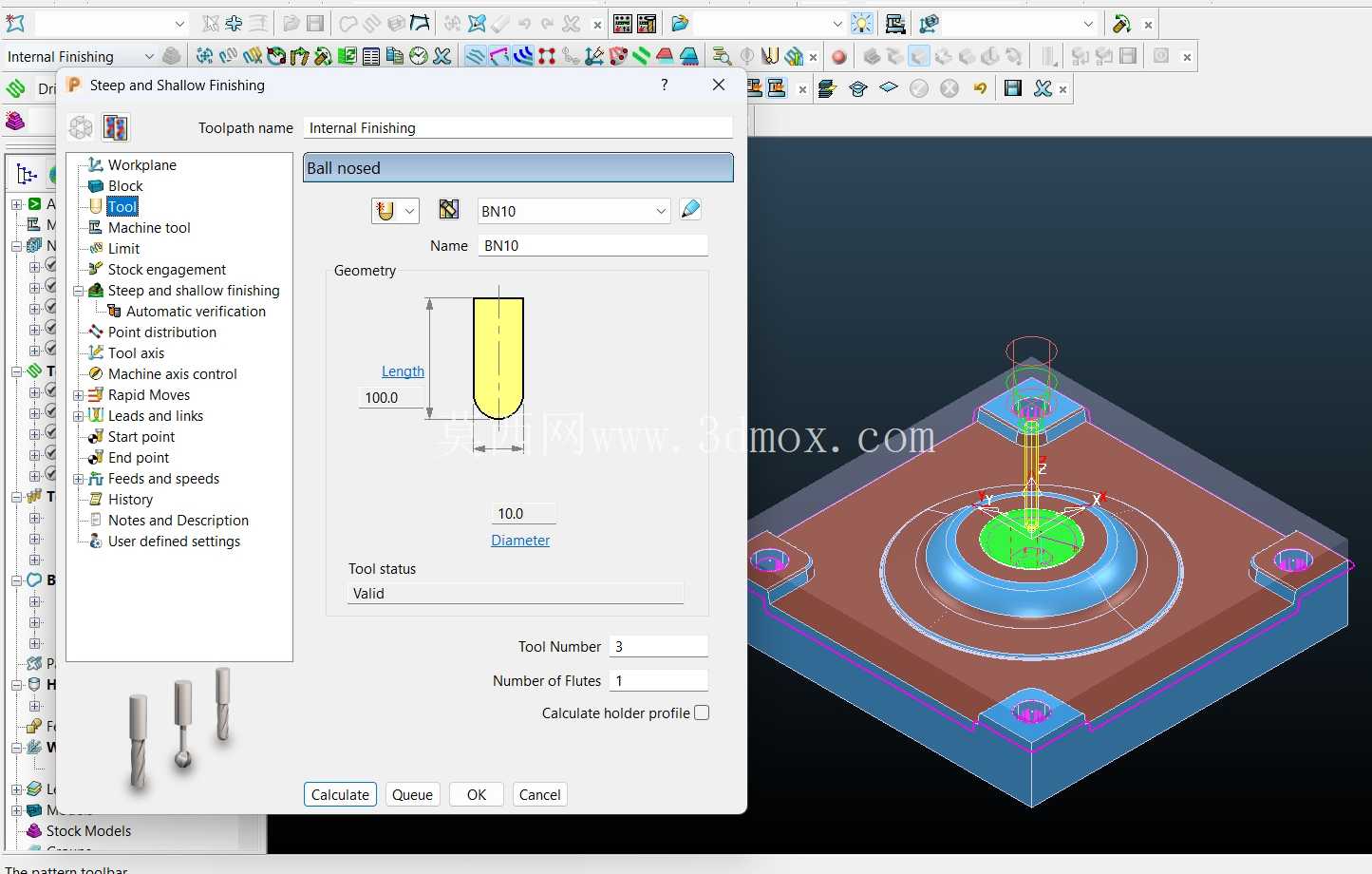

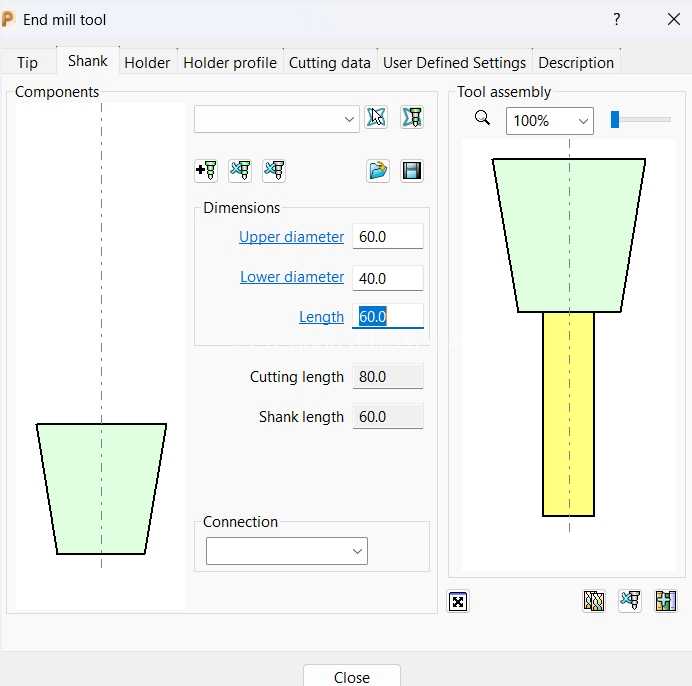

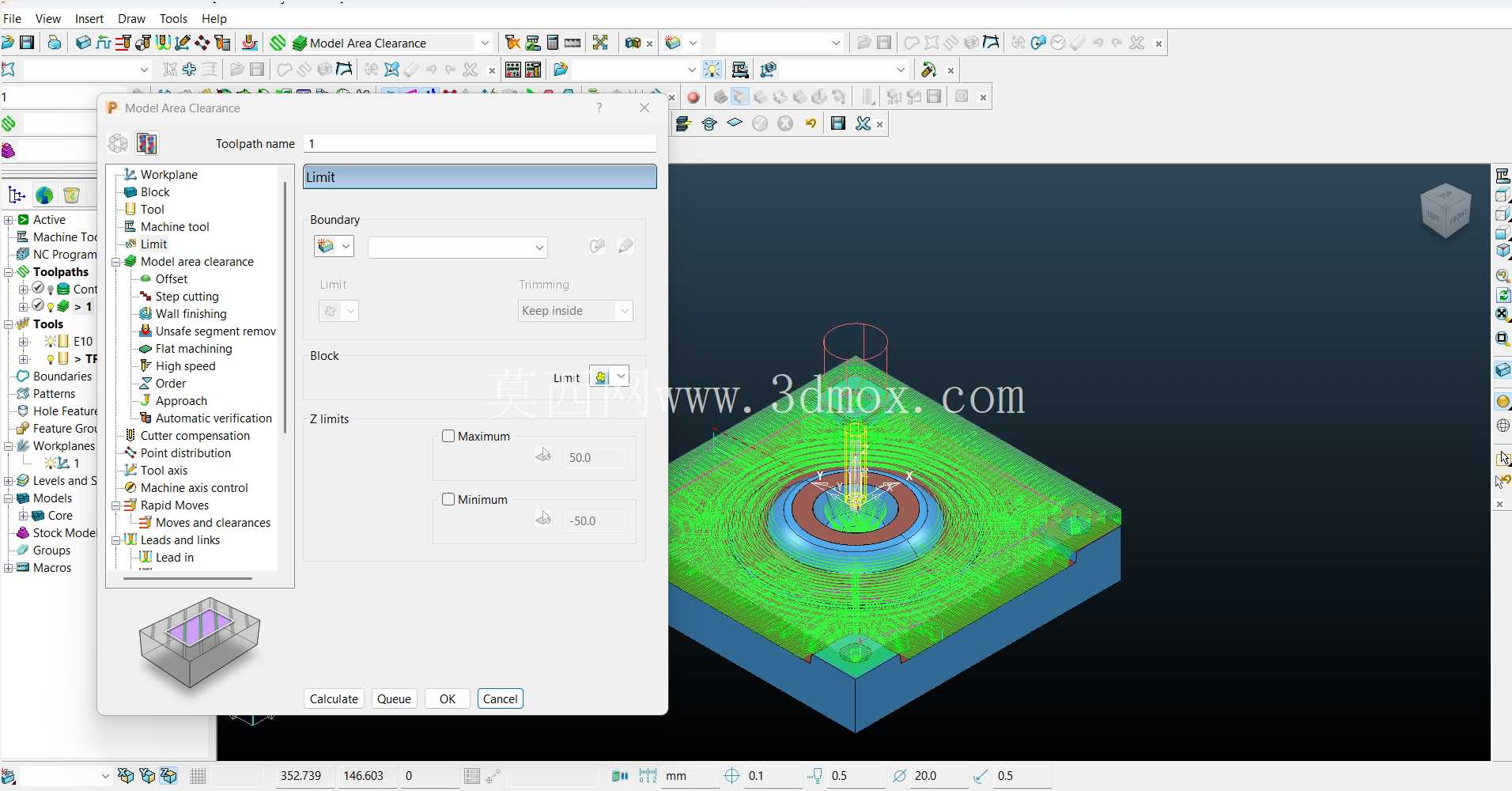

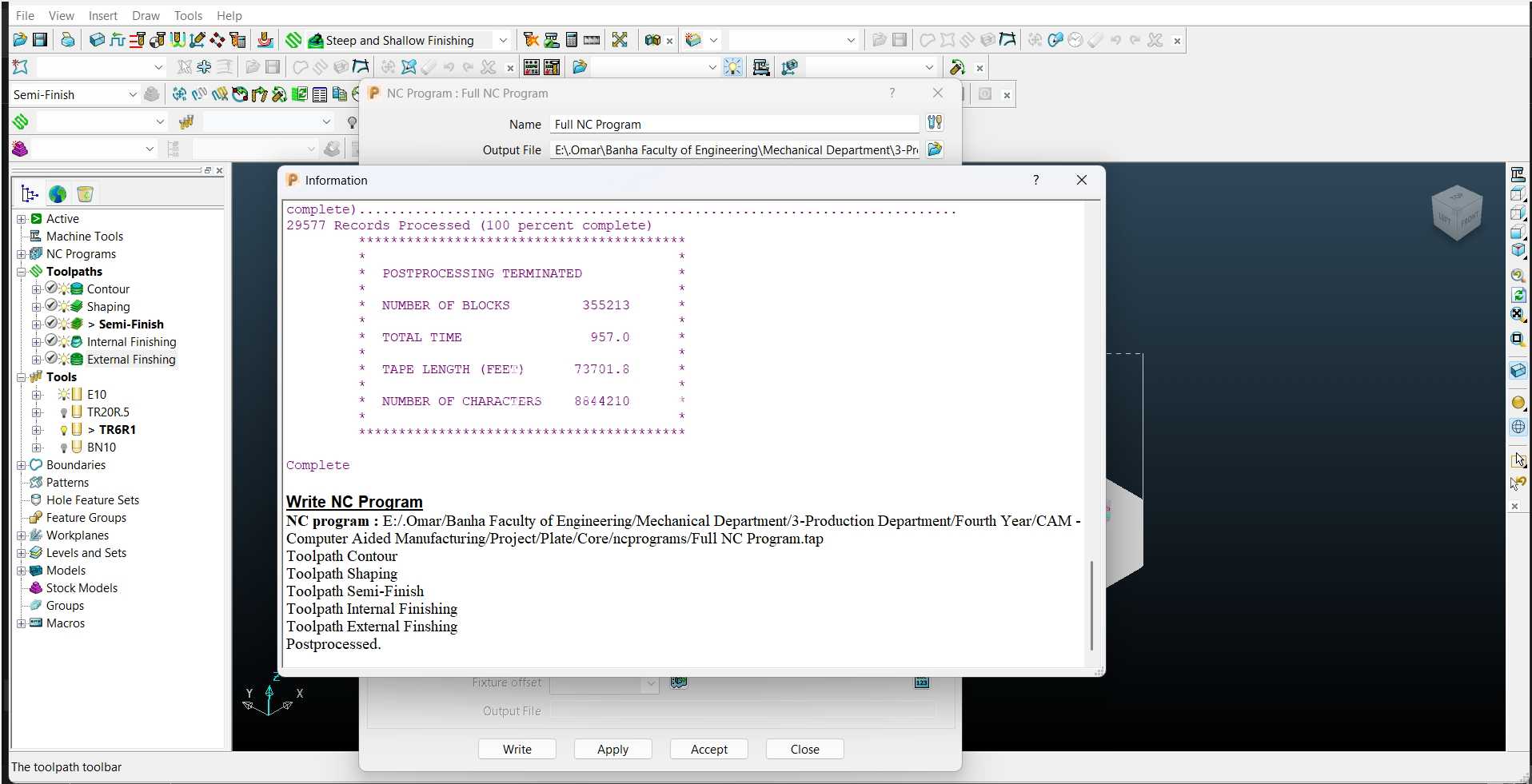

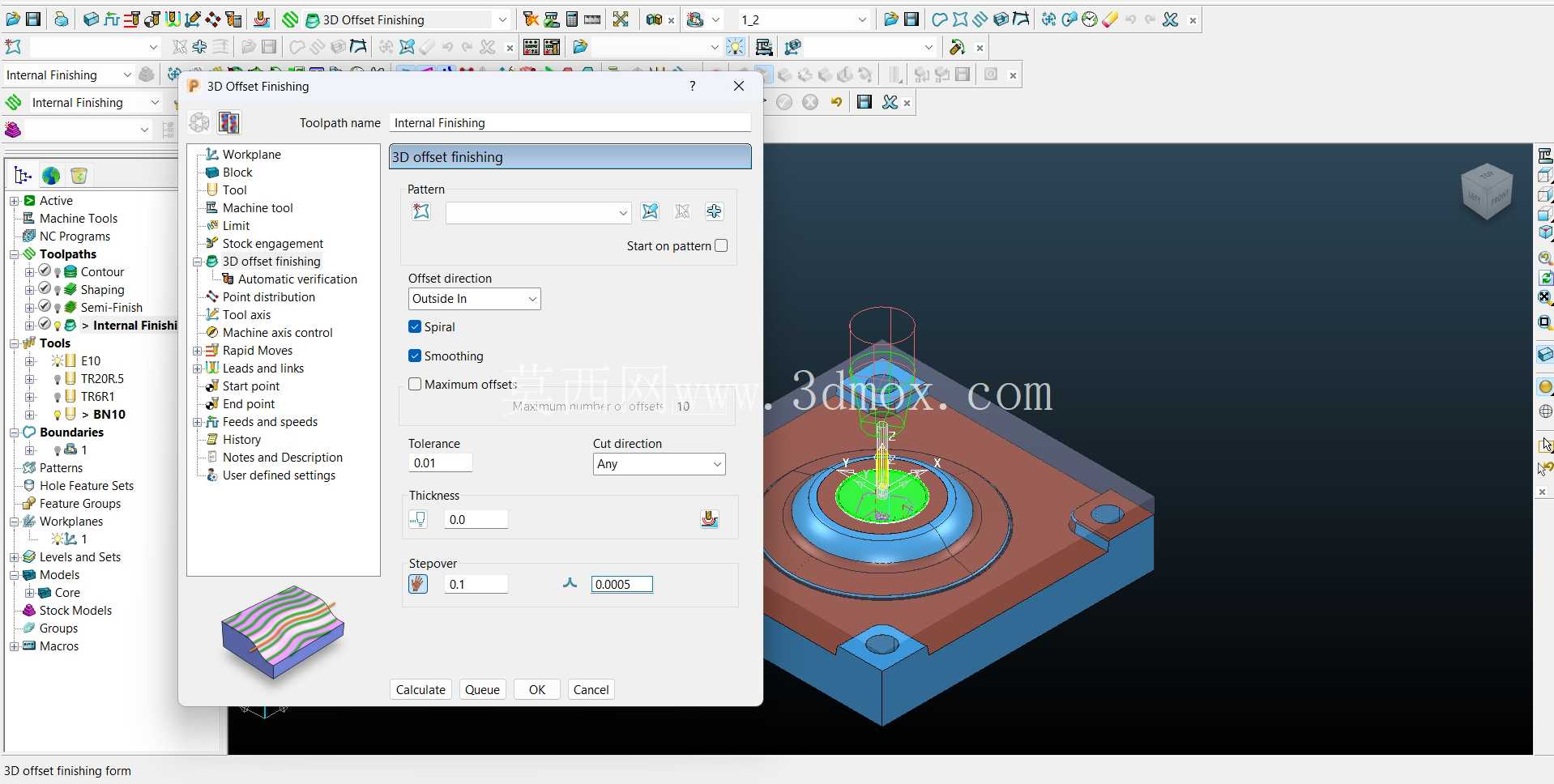

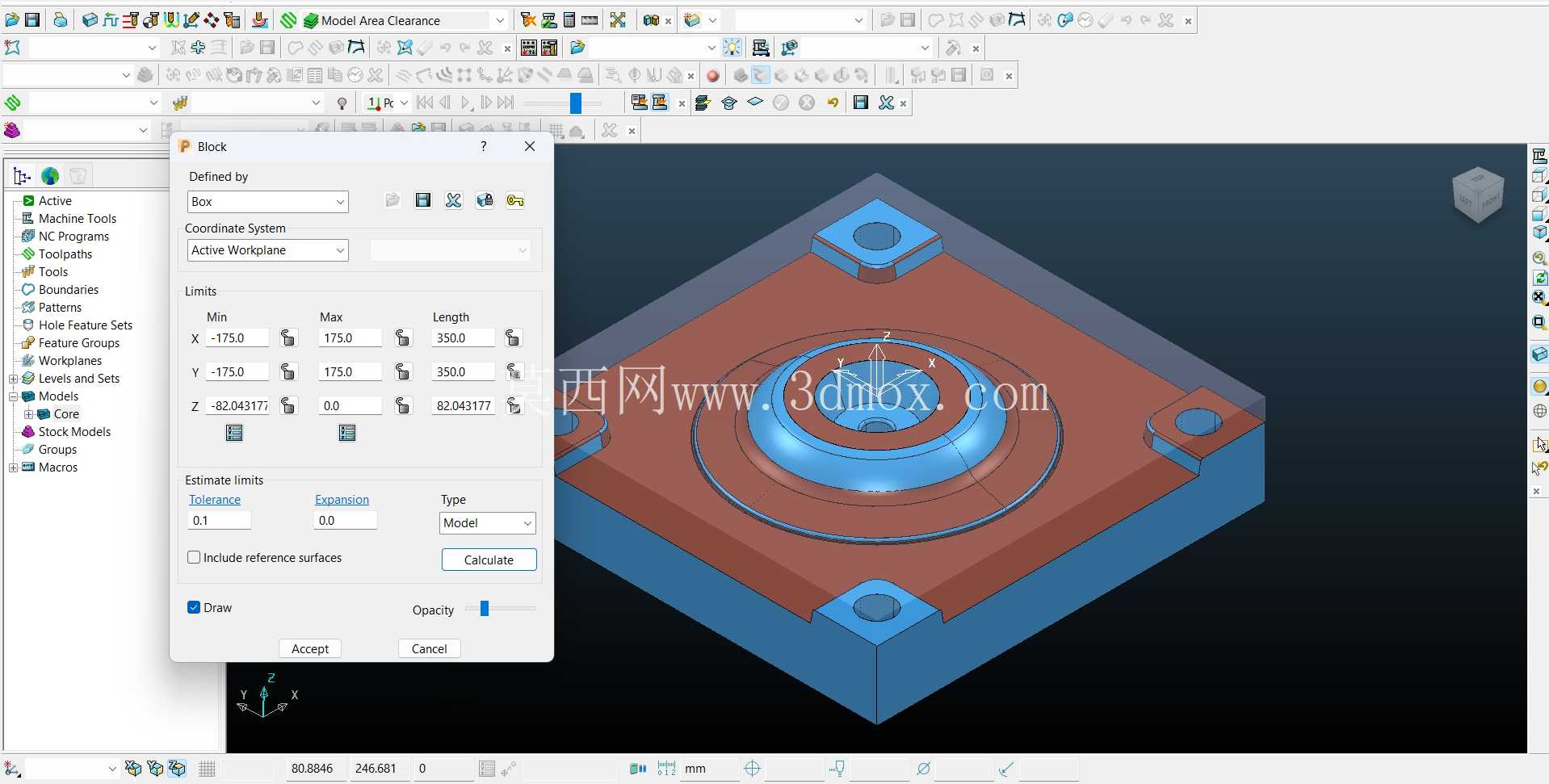

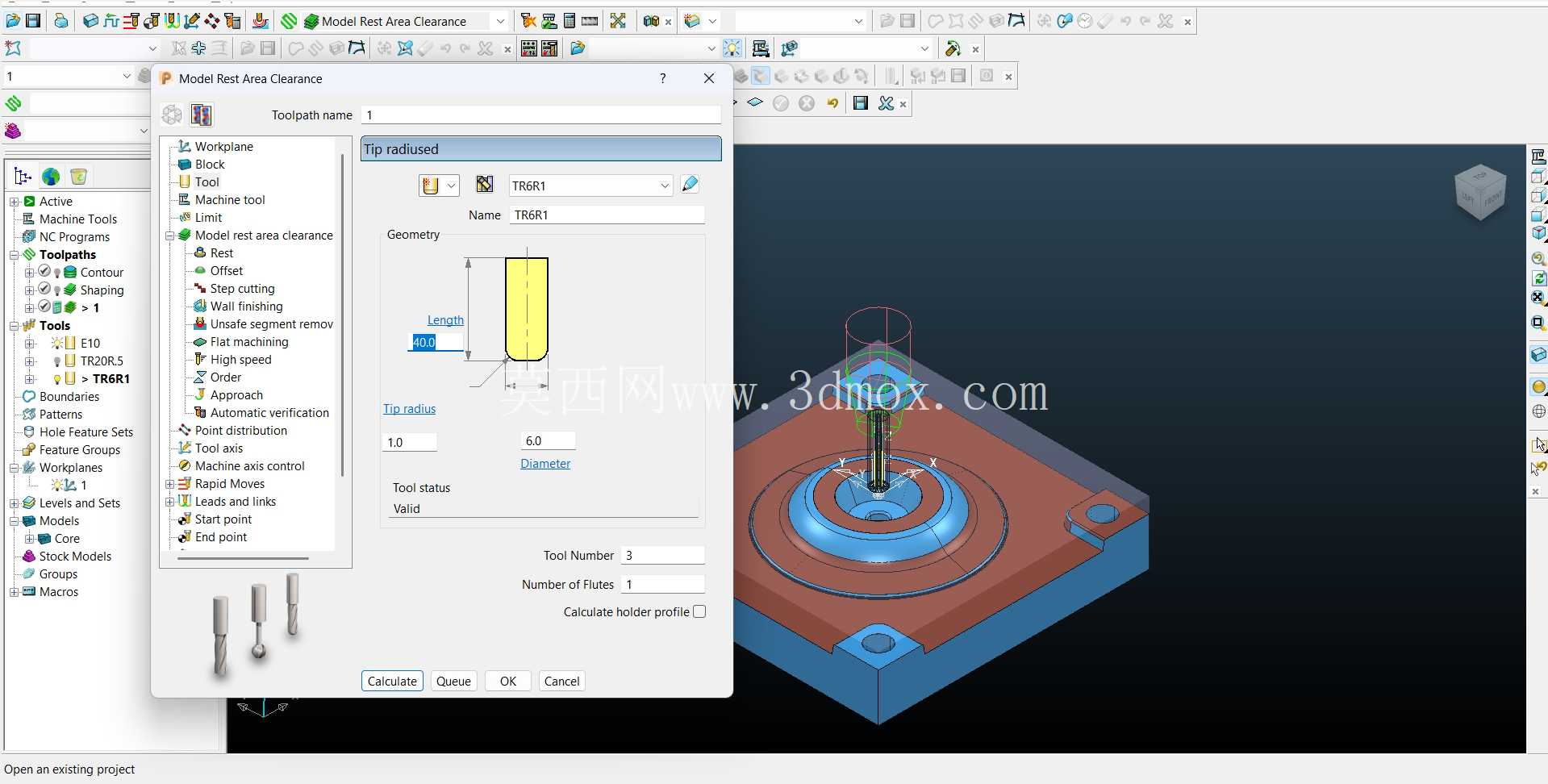

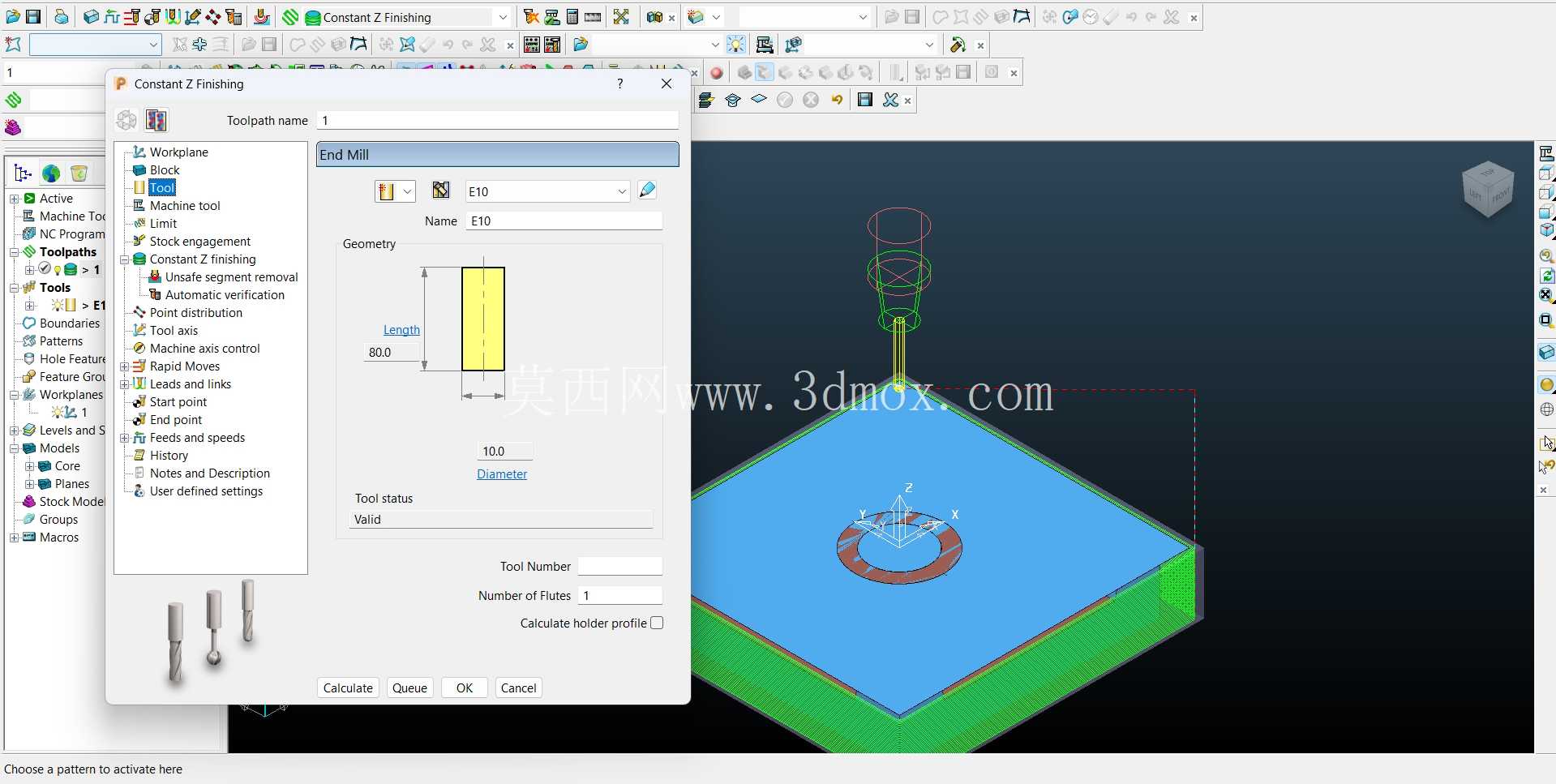

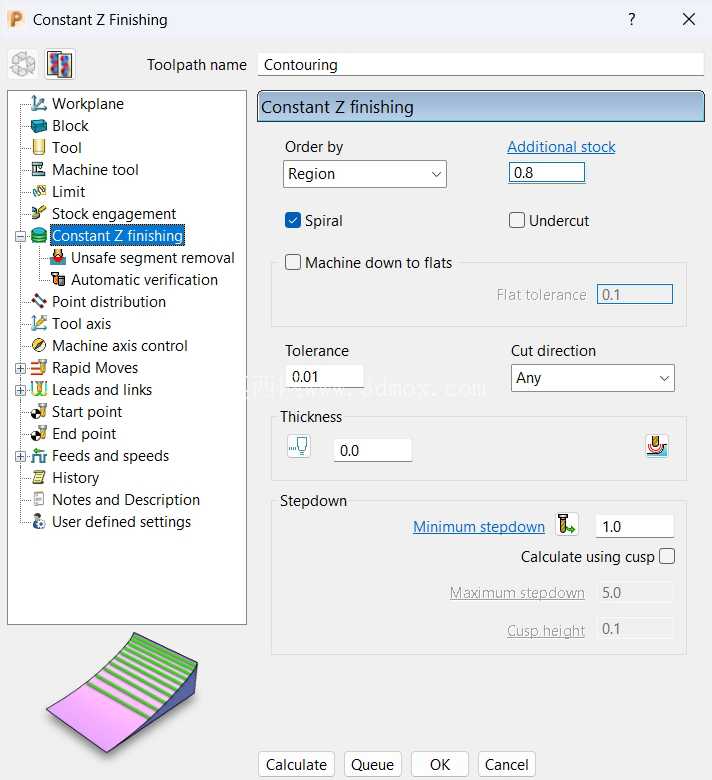

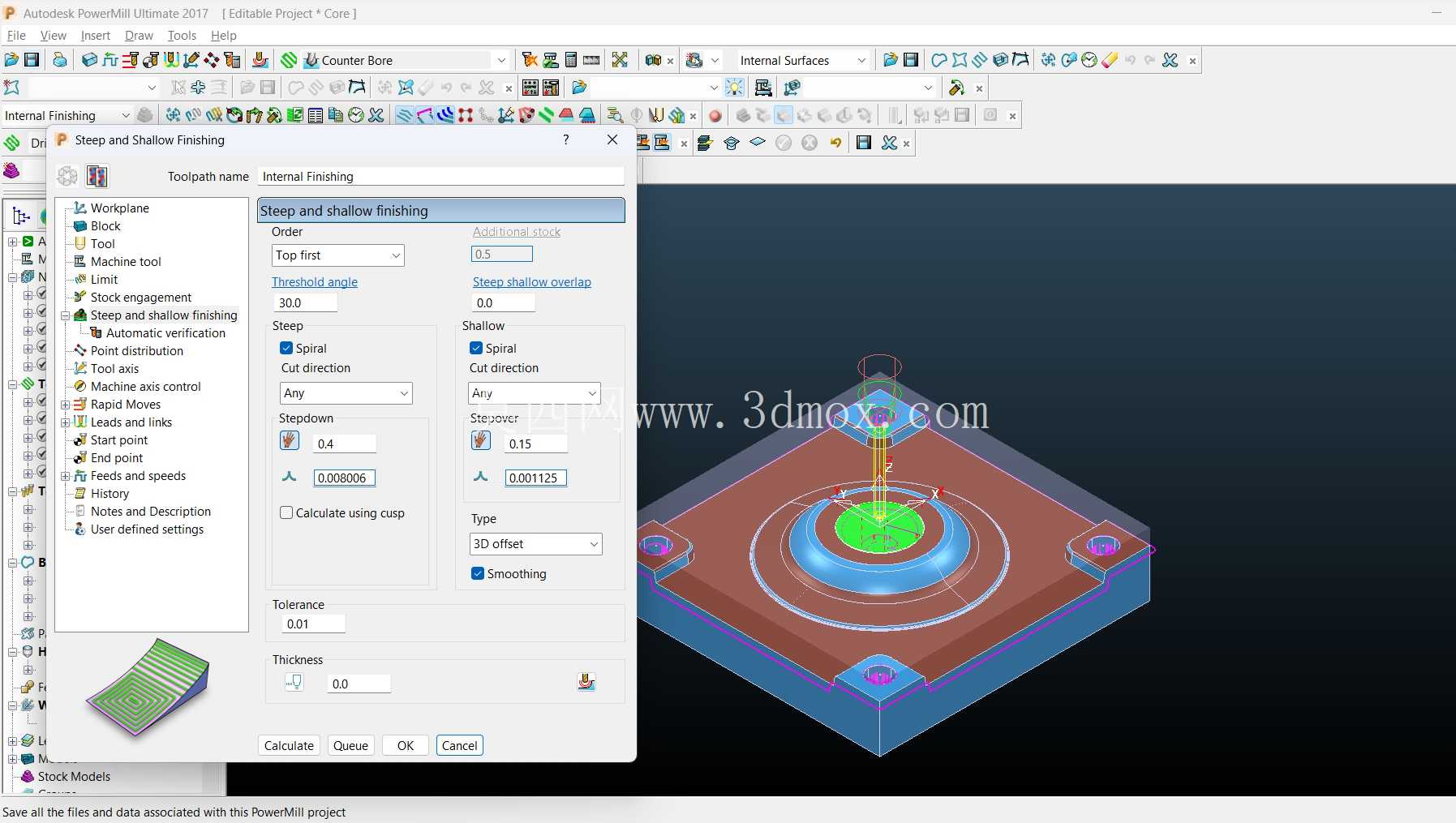

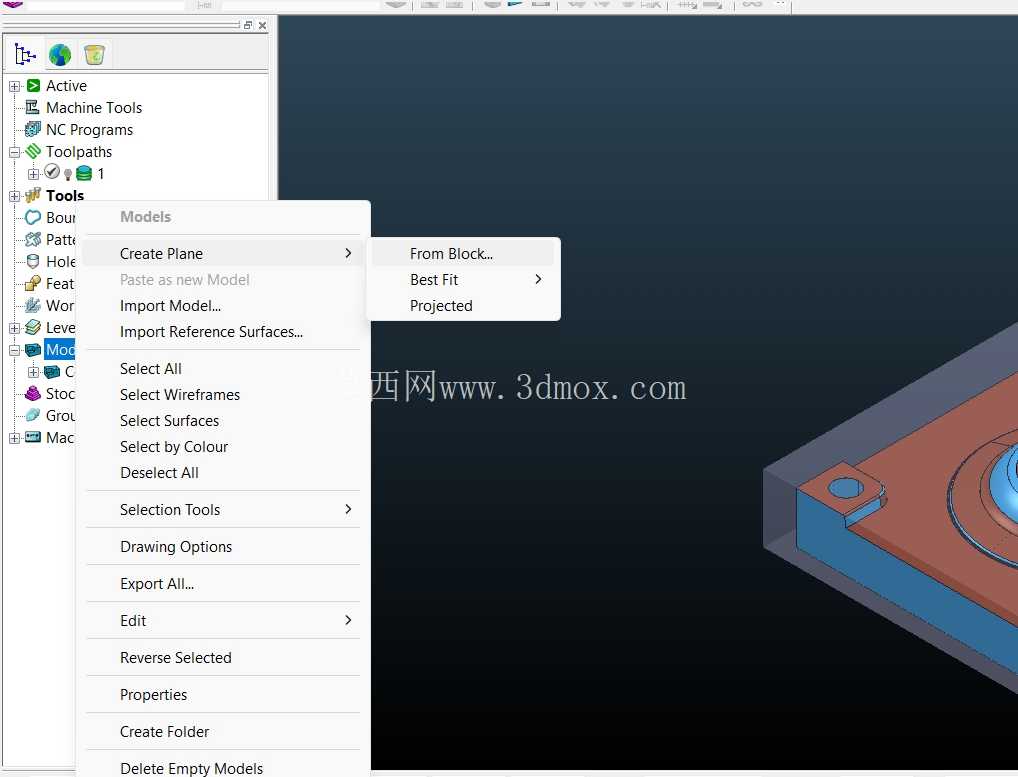

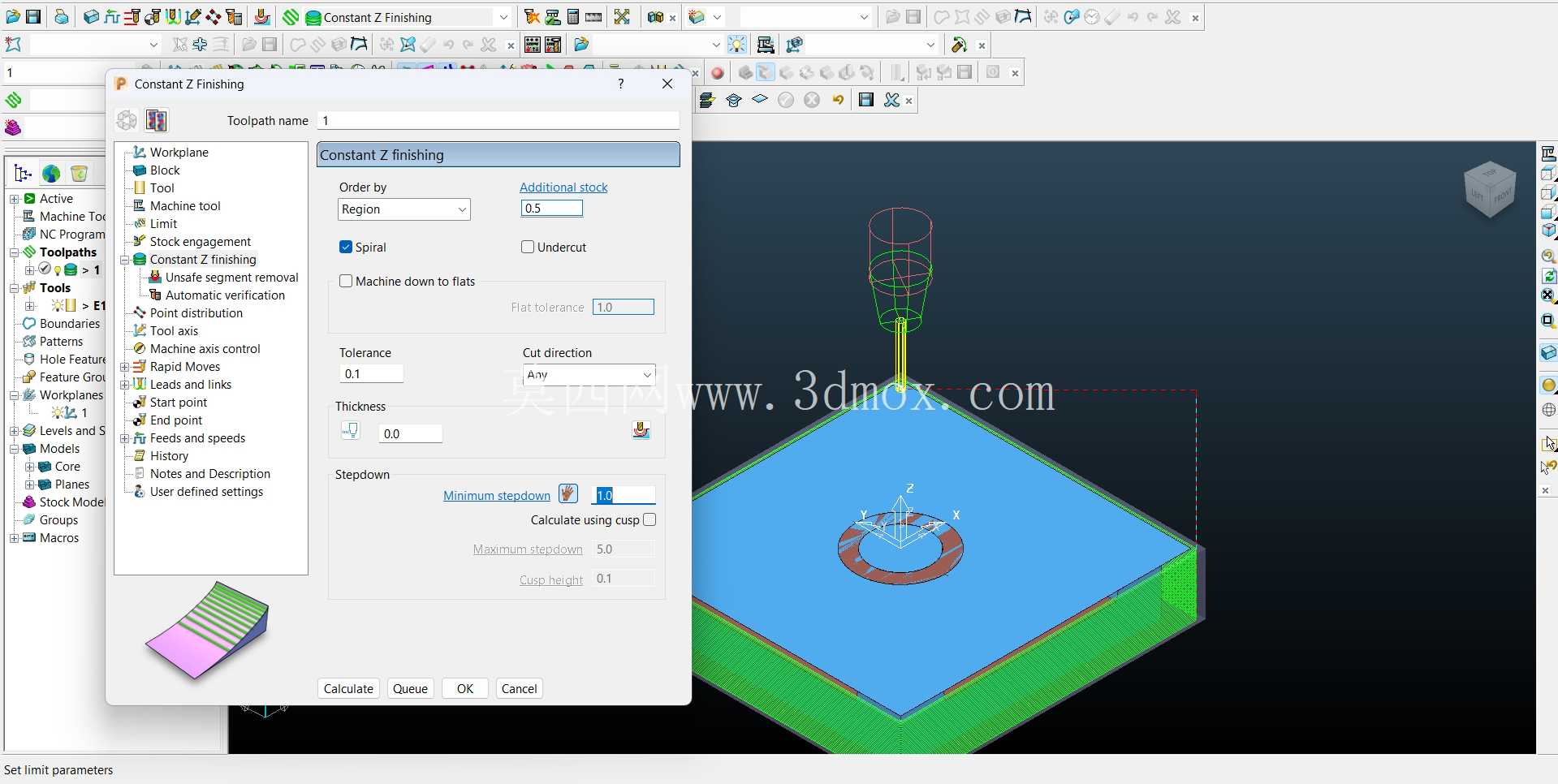

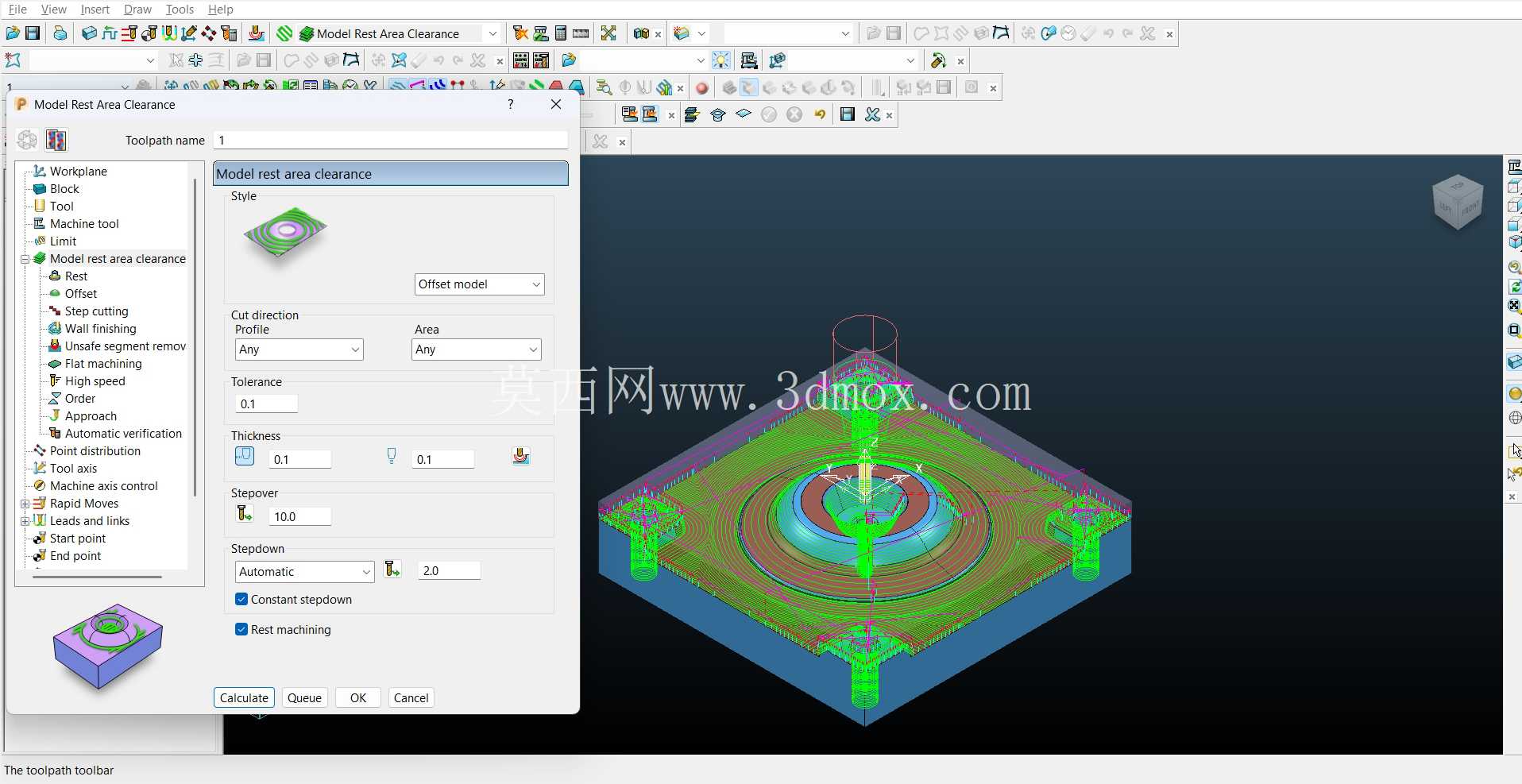

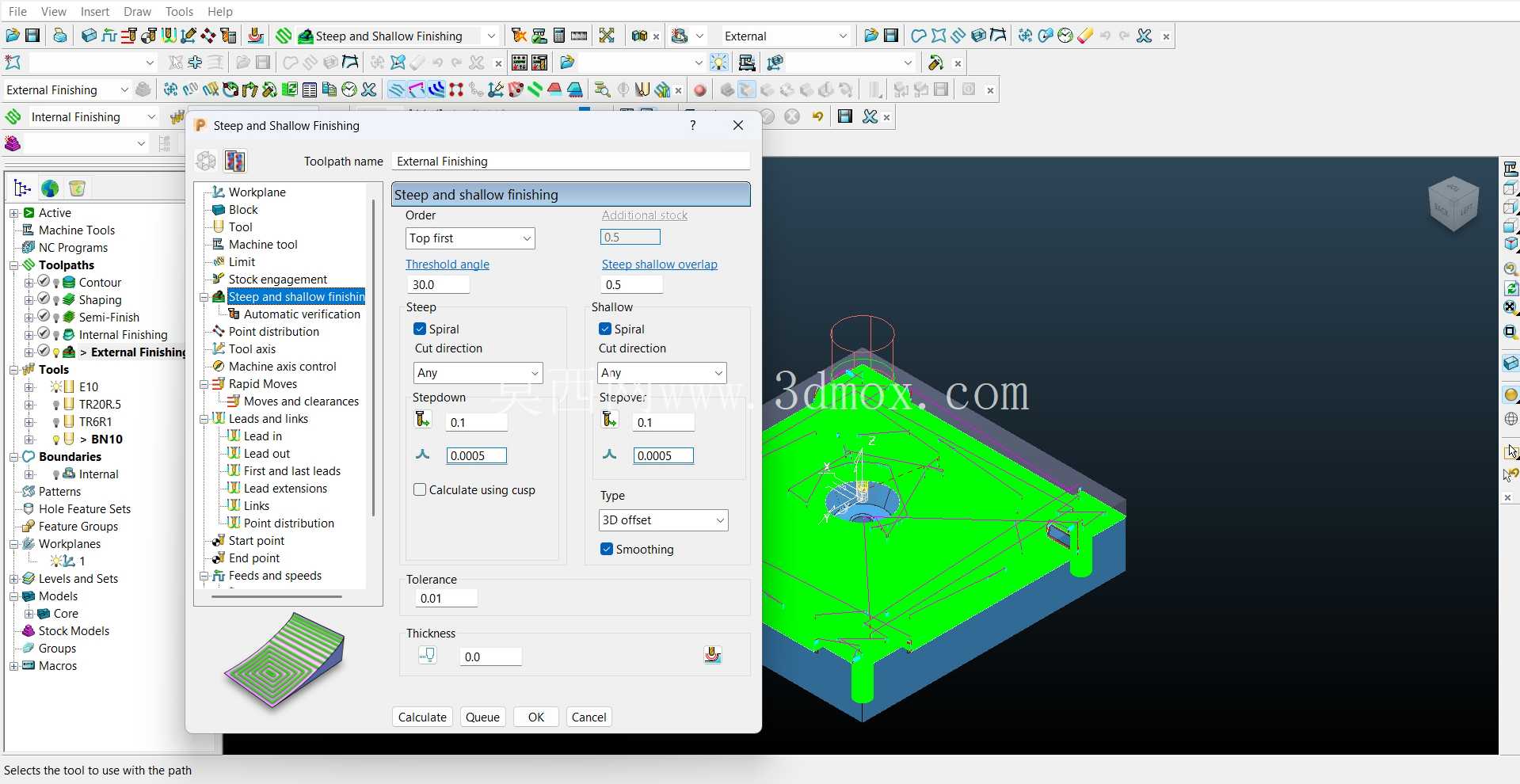

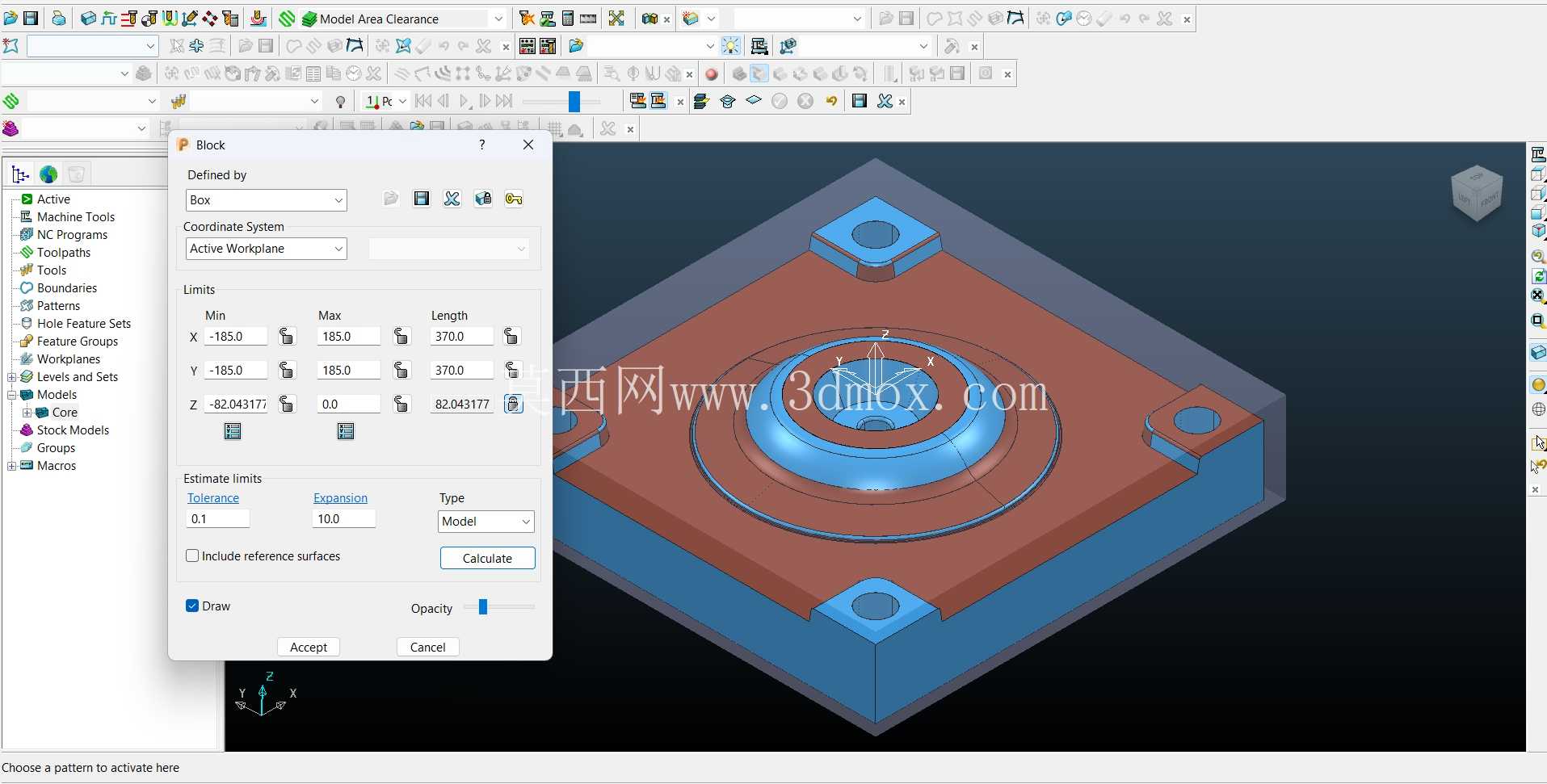

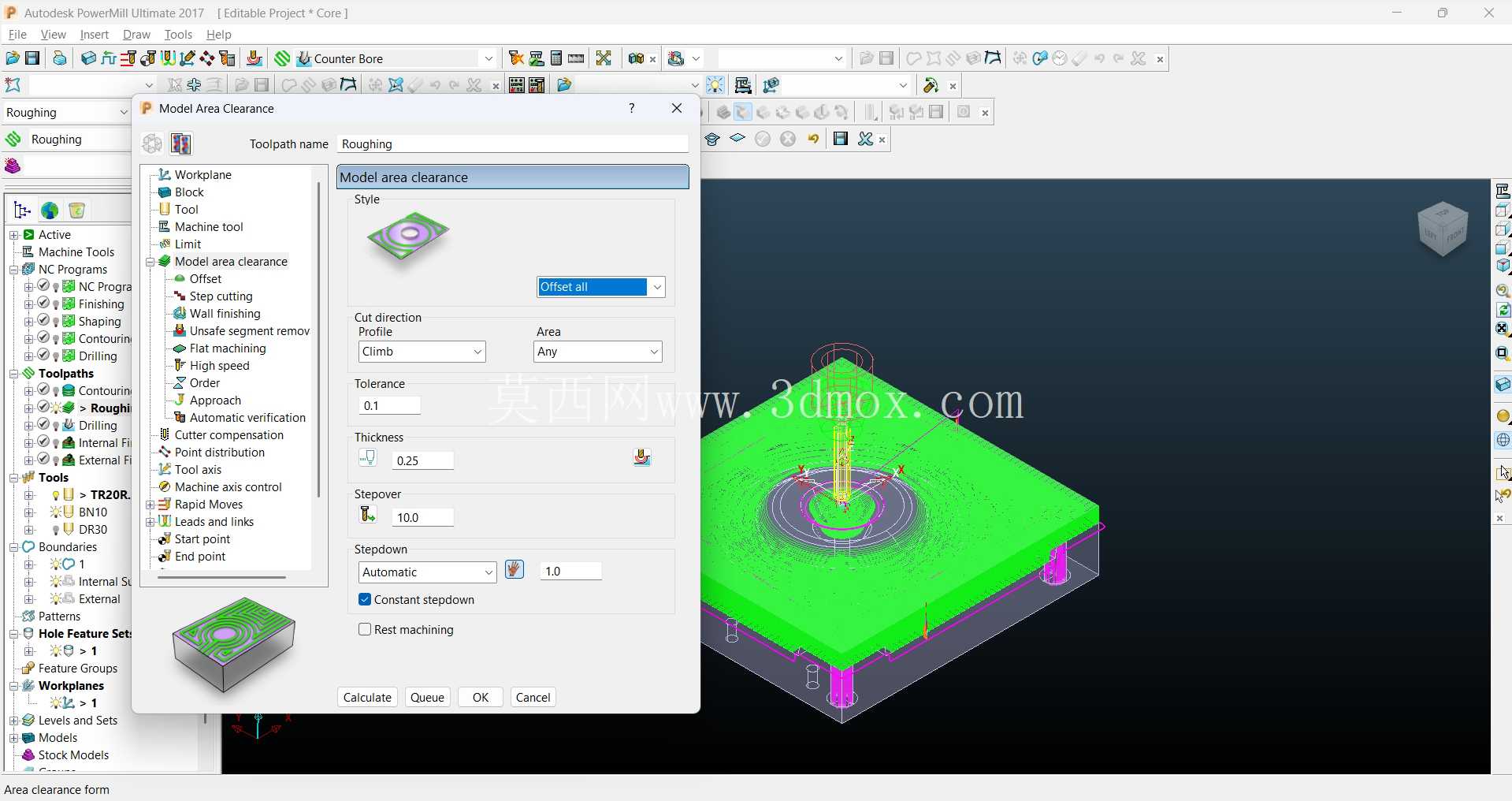

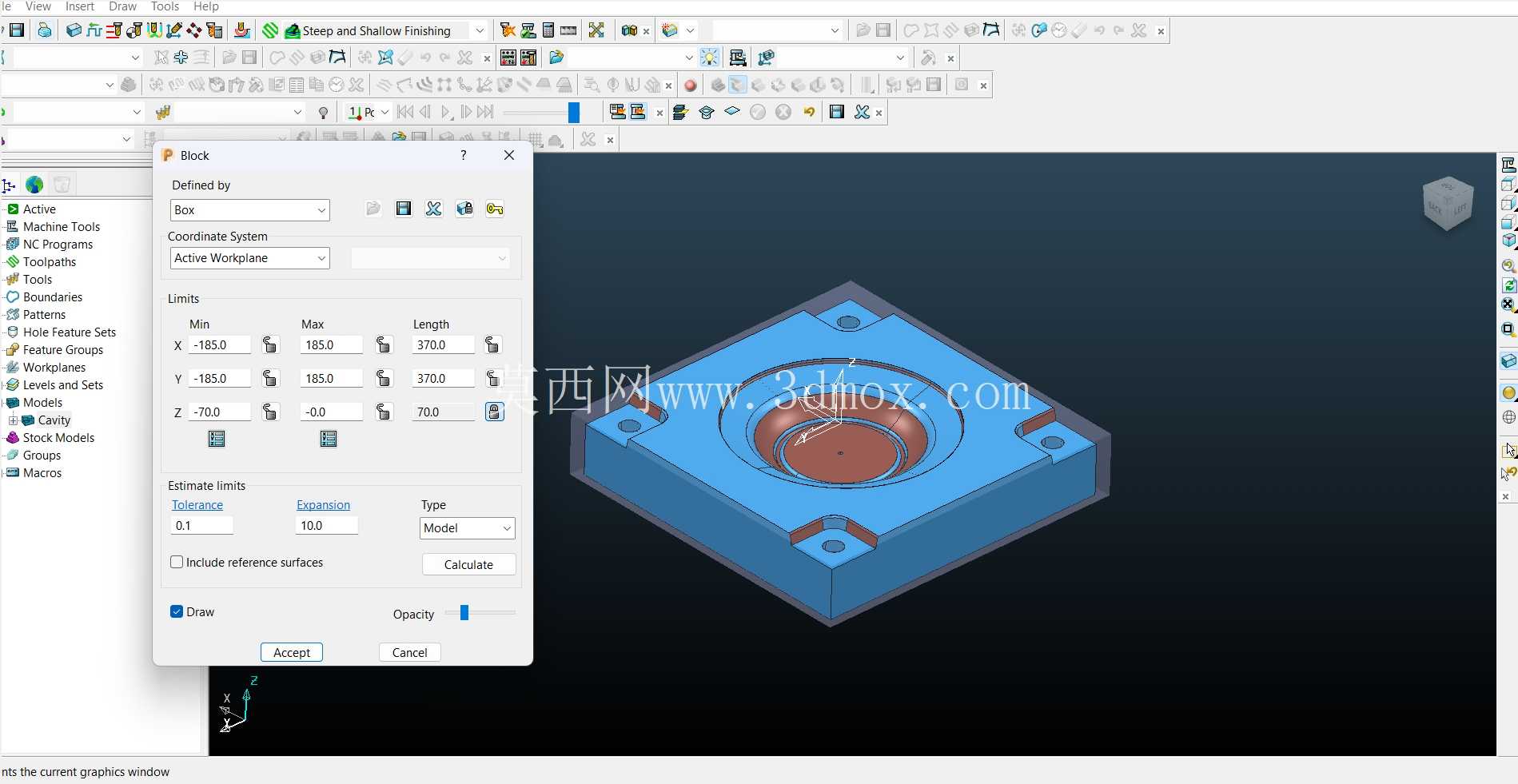

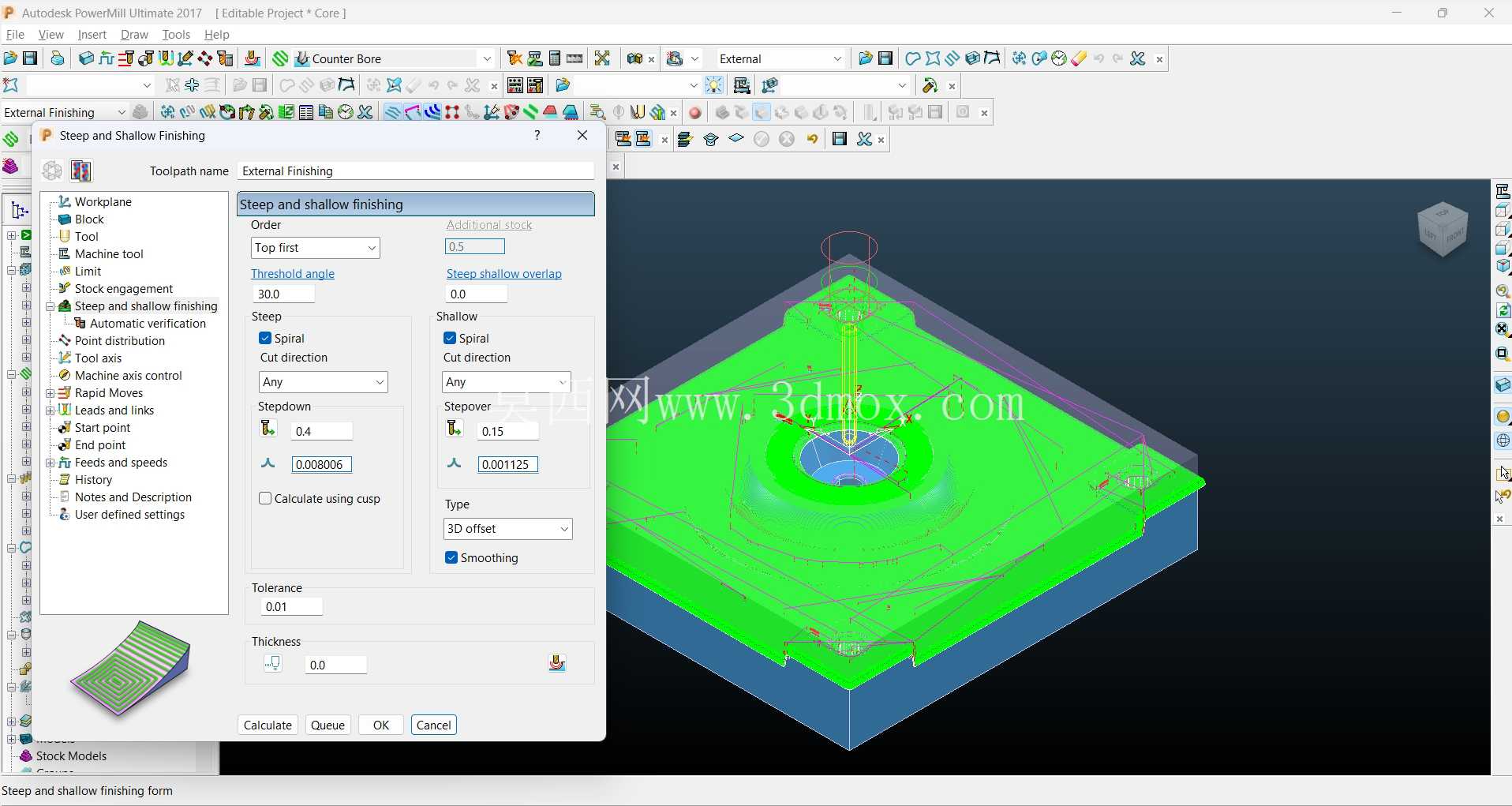

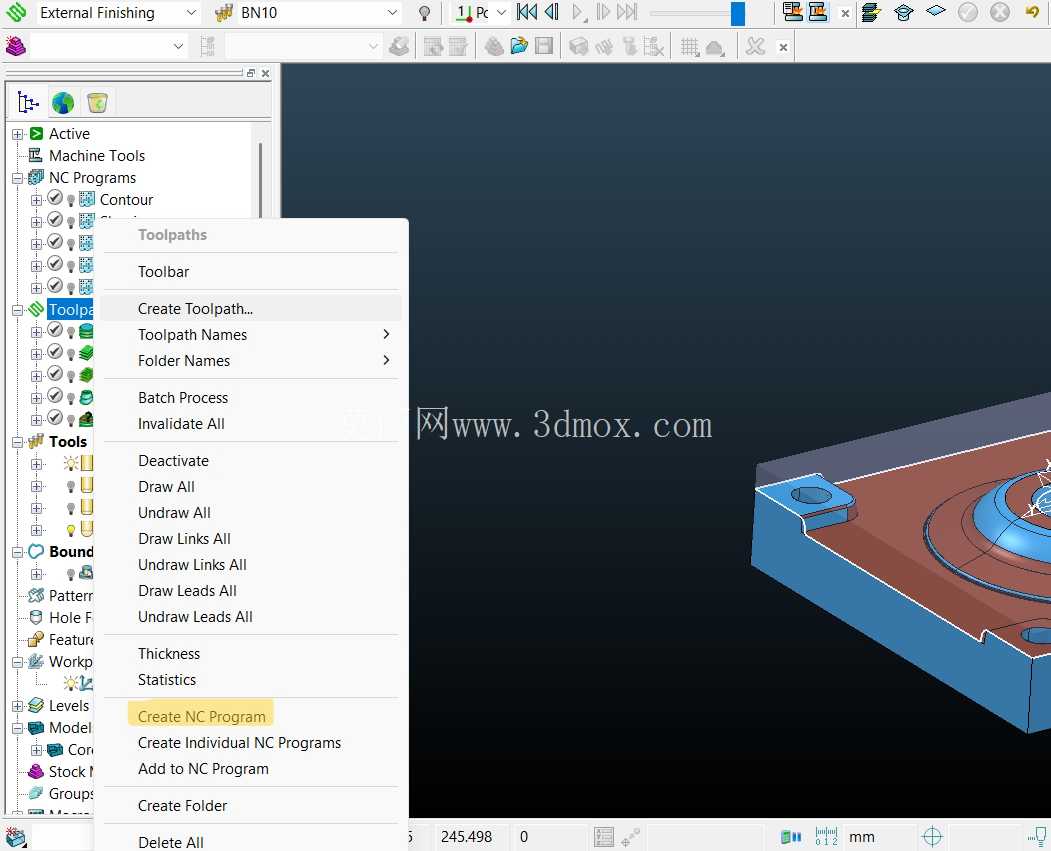

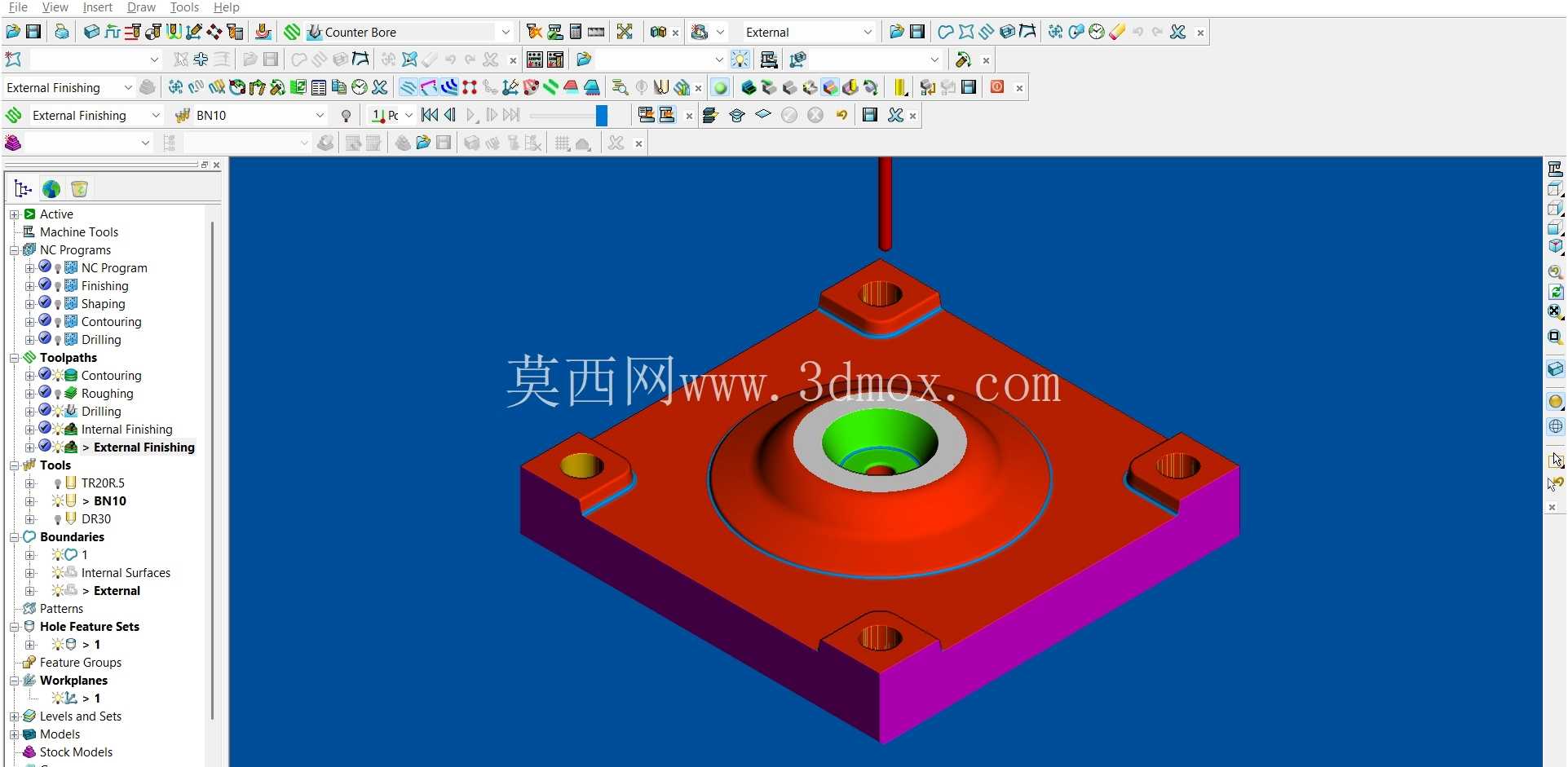

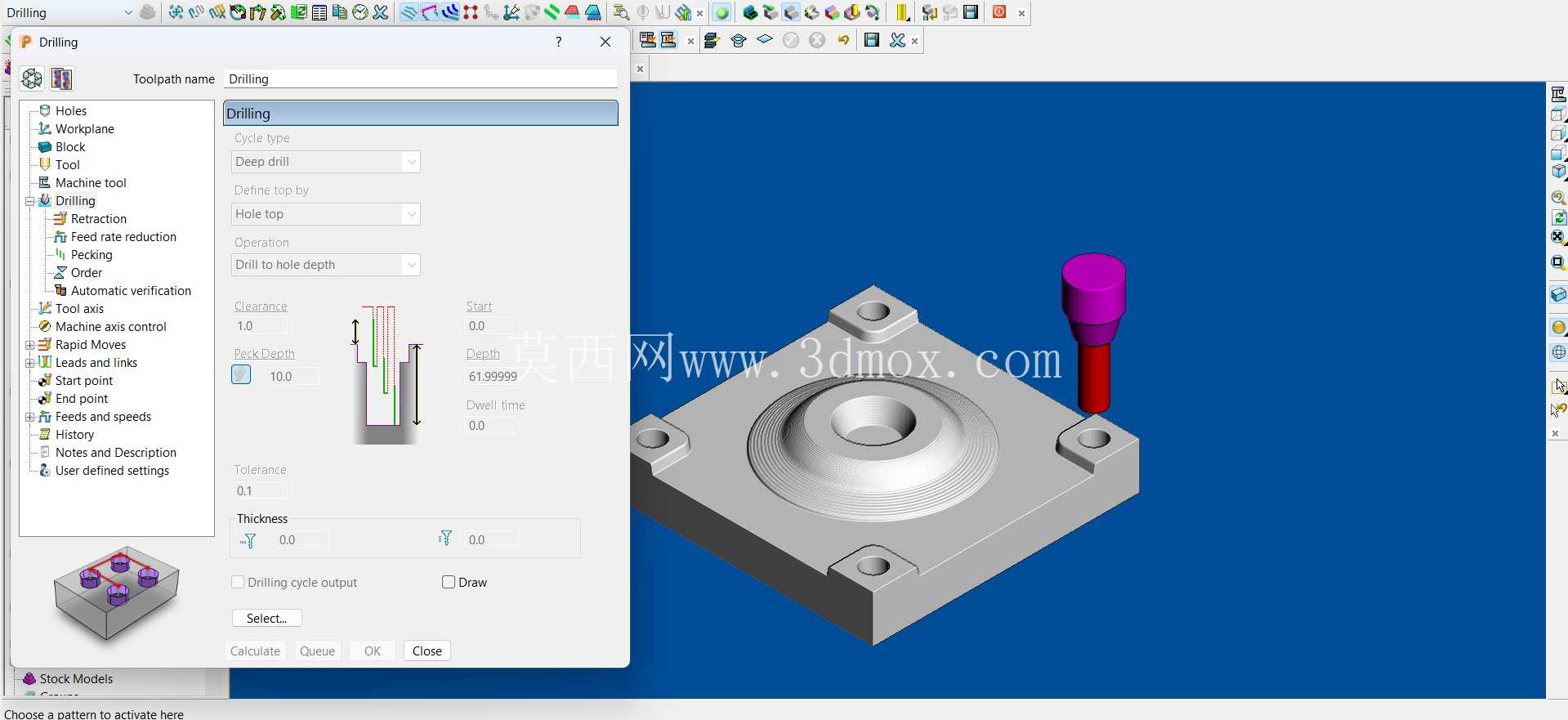

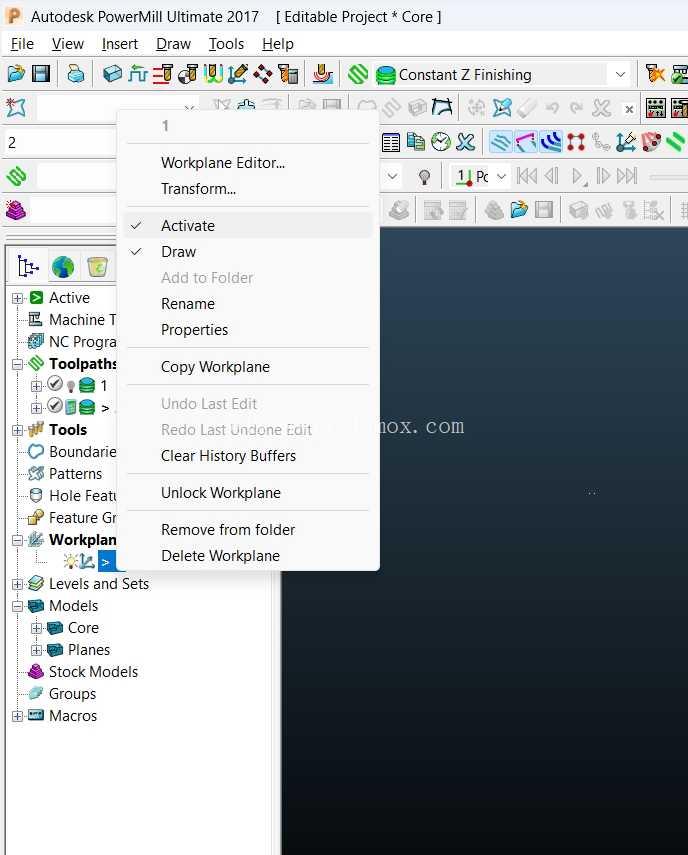

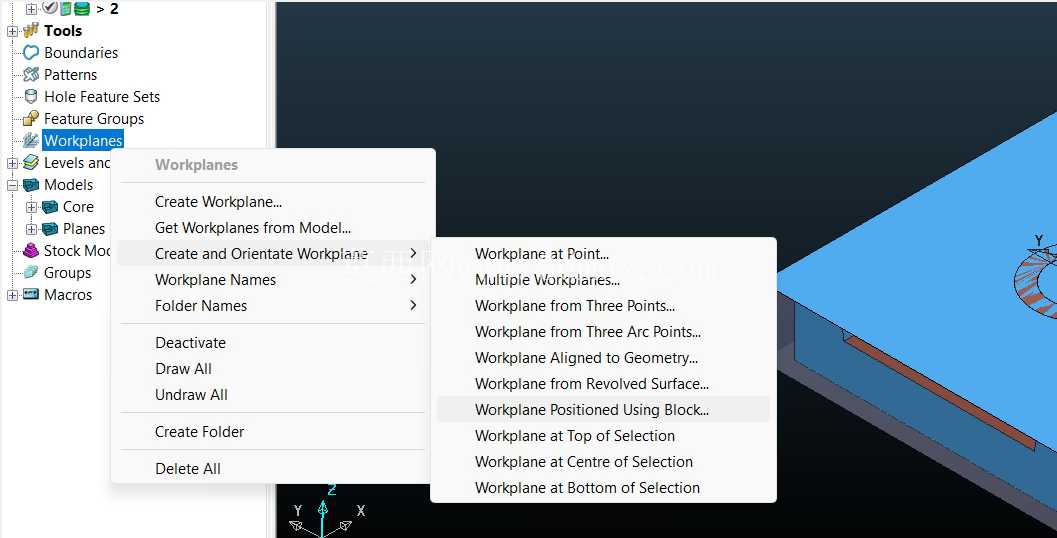

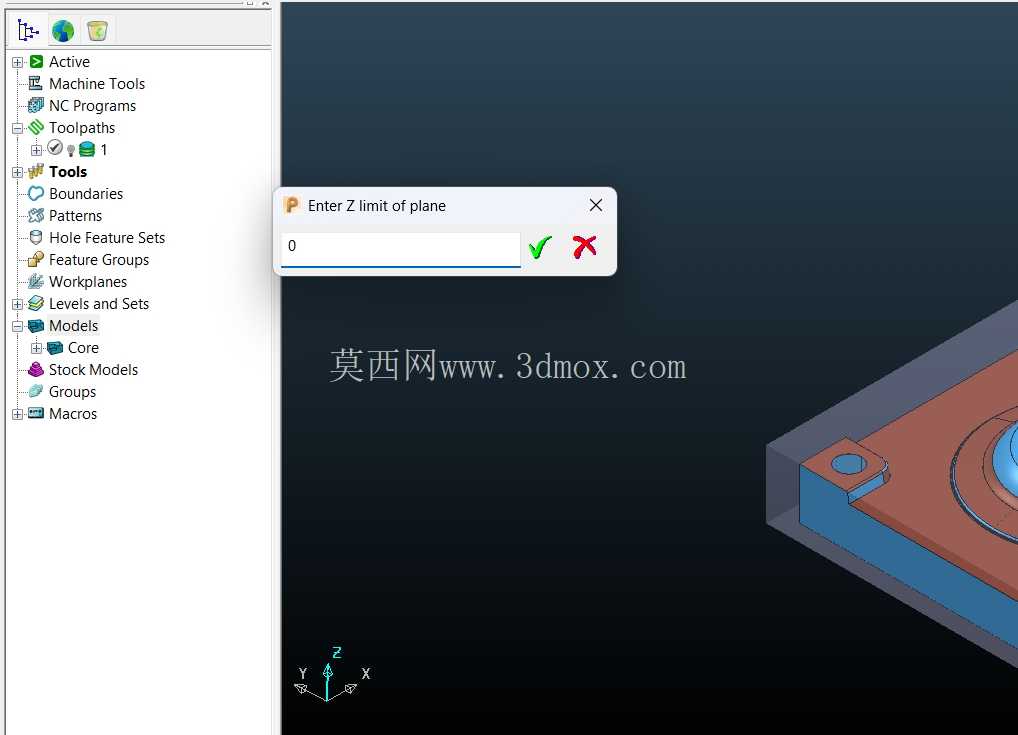

　　在加工路径规划层面，粗加工阶段采用大进给的型腔铣策略，预留0.5mm的半精加工余量，半精加工针对型腔的环形曲面采用等高轮廓铣，保证曲面的加工余量均匀，精加工阶段针对成型面采用球头刀平行铣削，表面粗糙度可以达到Ra1.6的要求，满足铸件成型的表面质量要求。整个模架的外形尺寸控制在常规小型加工中心的行程范围内，不需要超大行程设备就能完成全工序加工，模架的边角处做了C5的倒角处理，避免安装搬运过程中的磕碰伤，也能减少操作人员的安全隐患。模具的冷却水道布局围绕型腔环形区域均匀分布，水道距离成型面的距离保持在15mm，保证冷却均匀，减少铸件因冷却不均产生的变形问题。

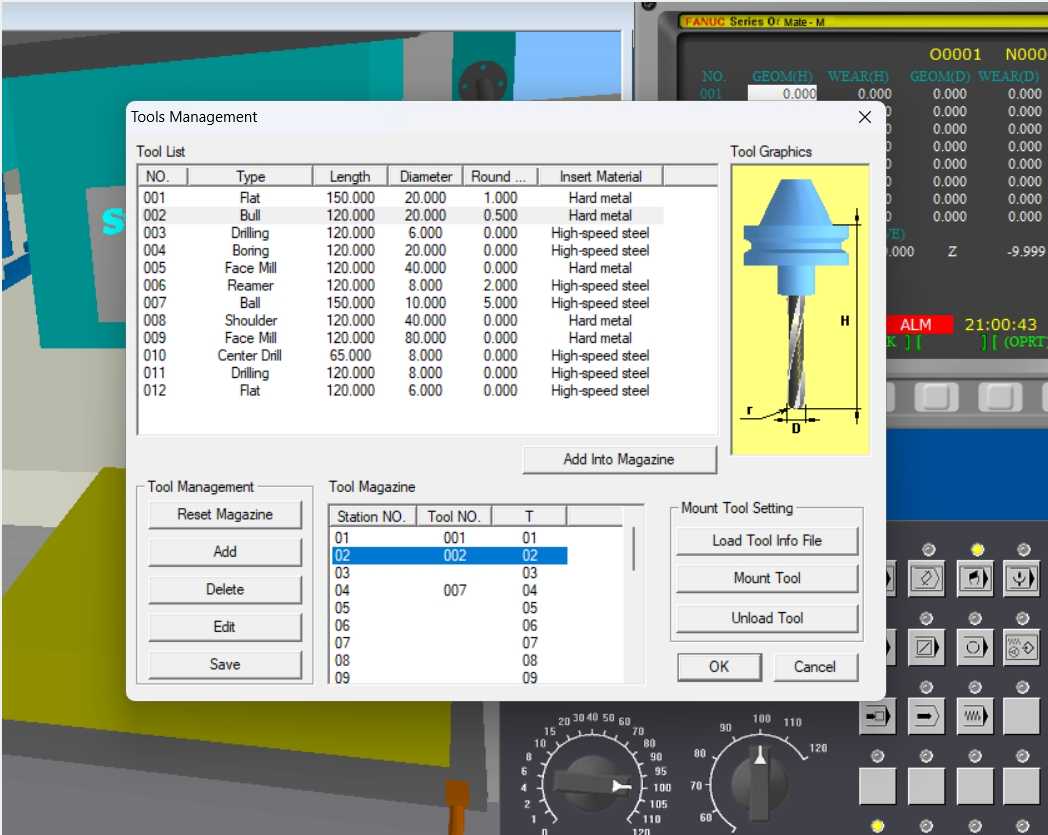

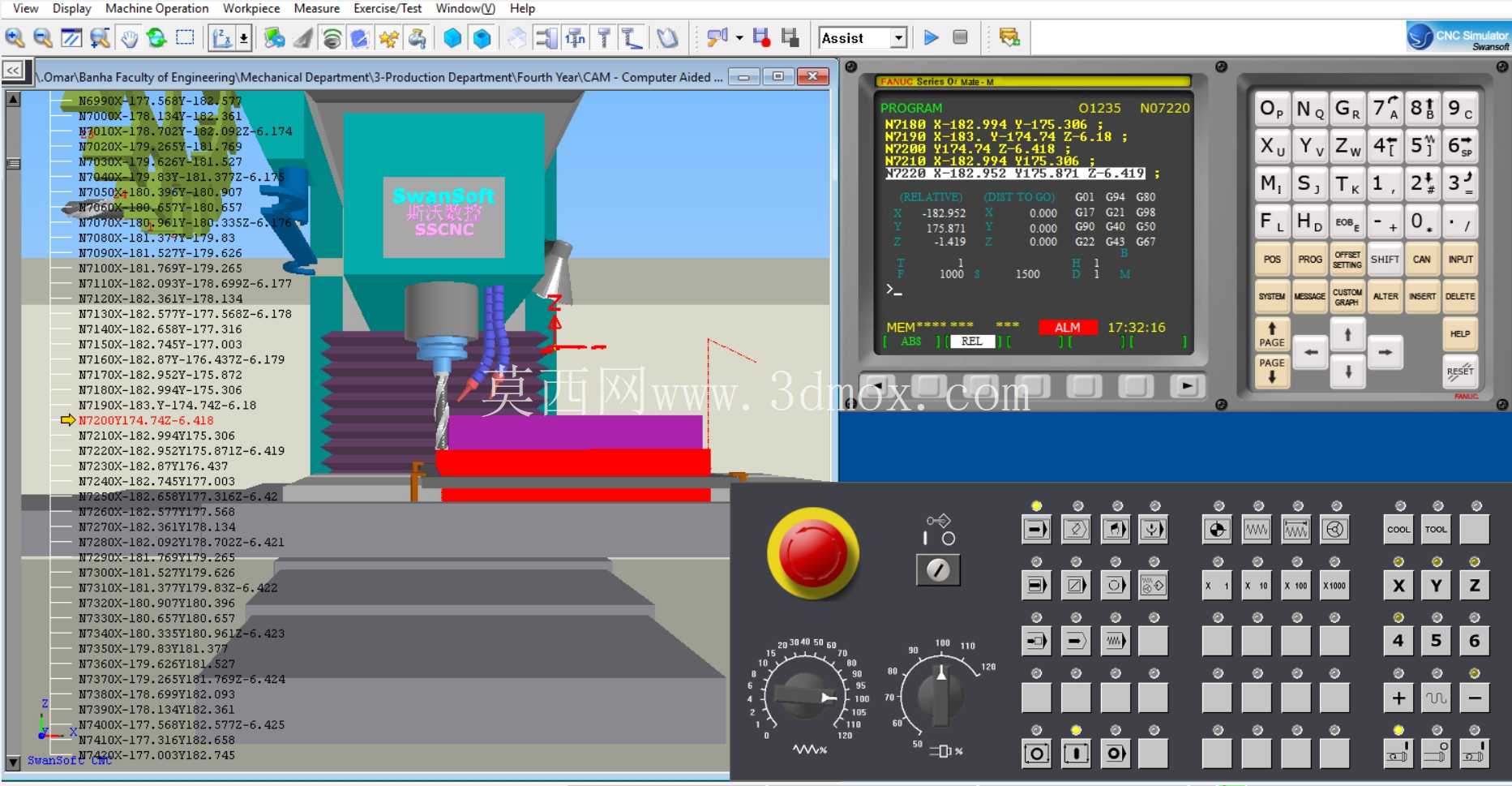

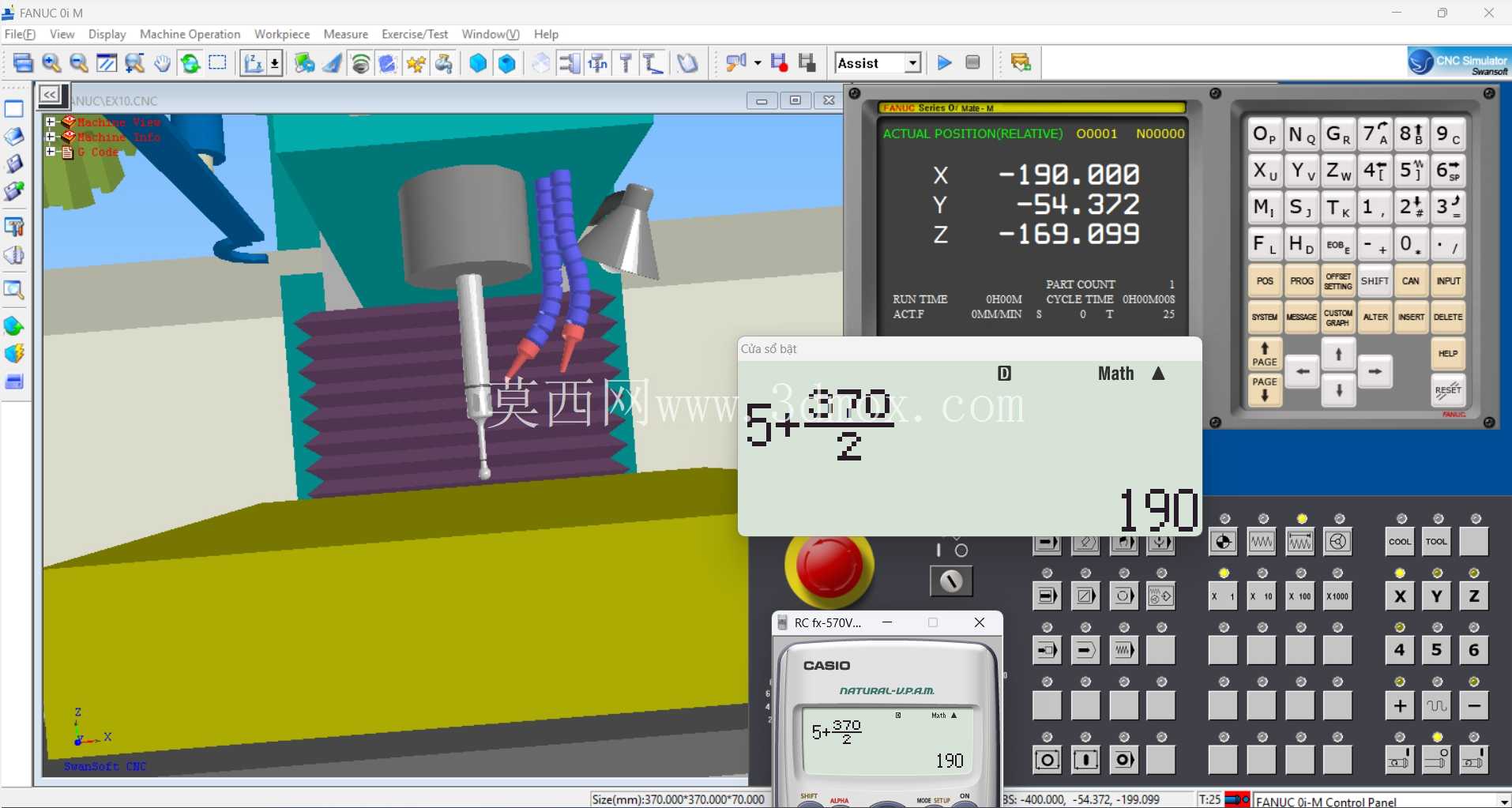

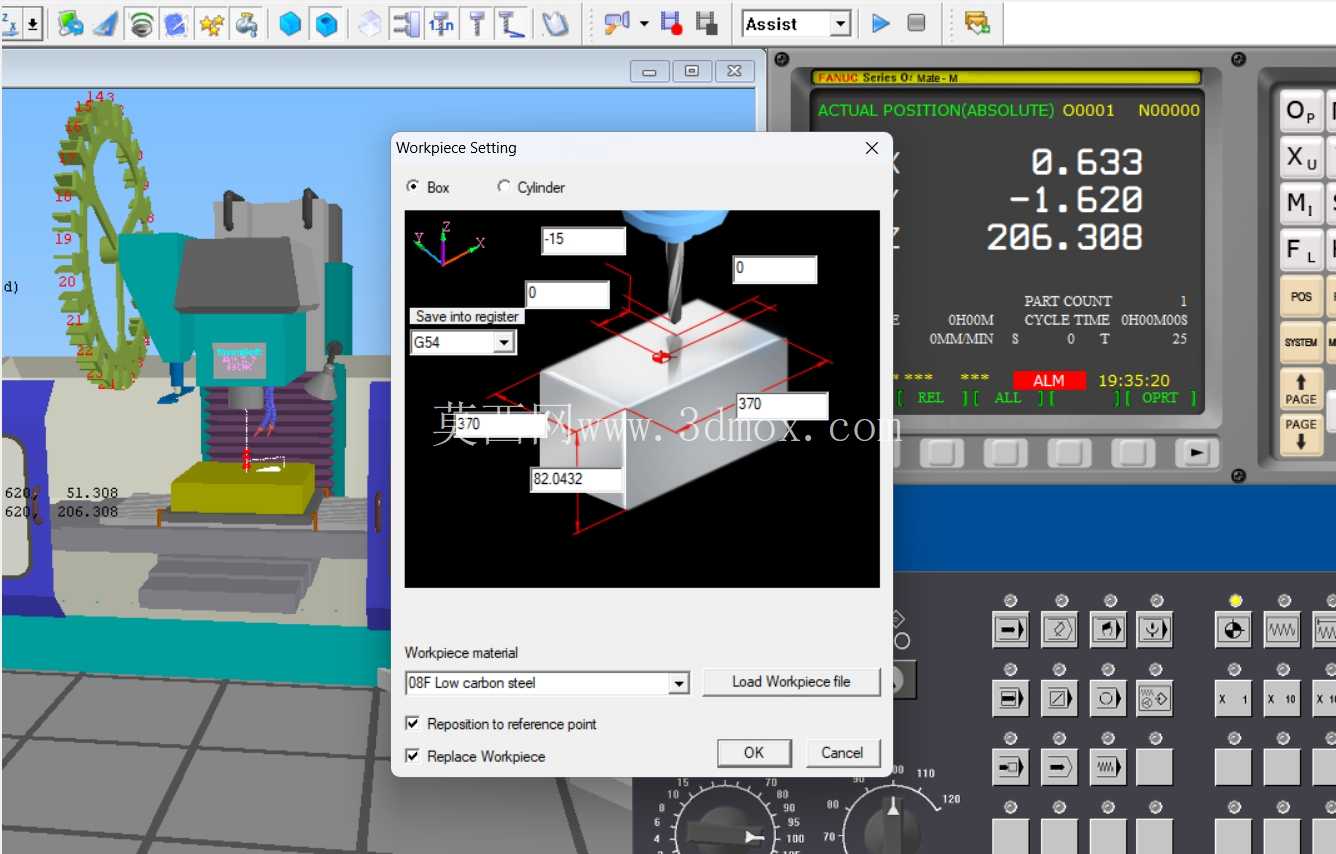

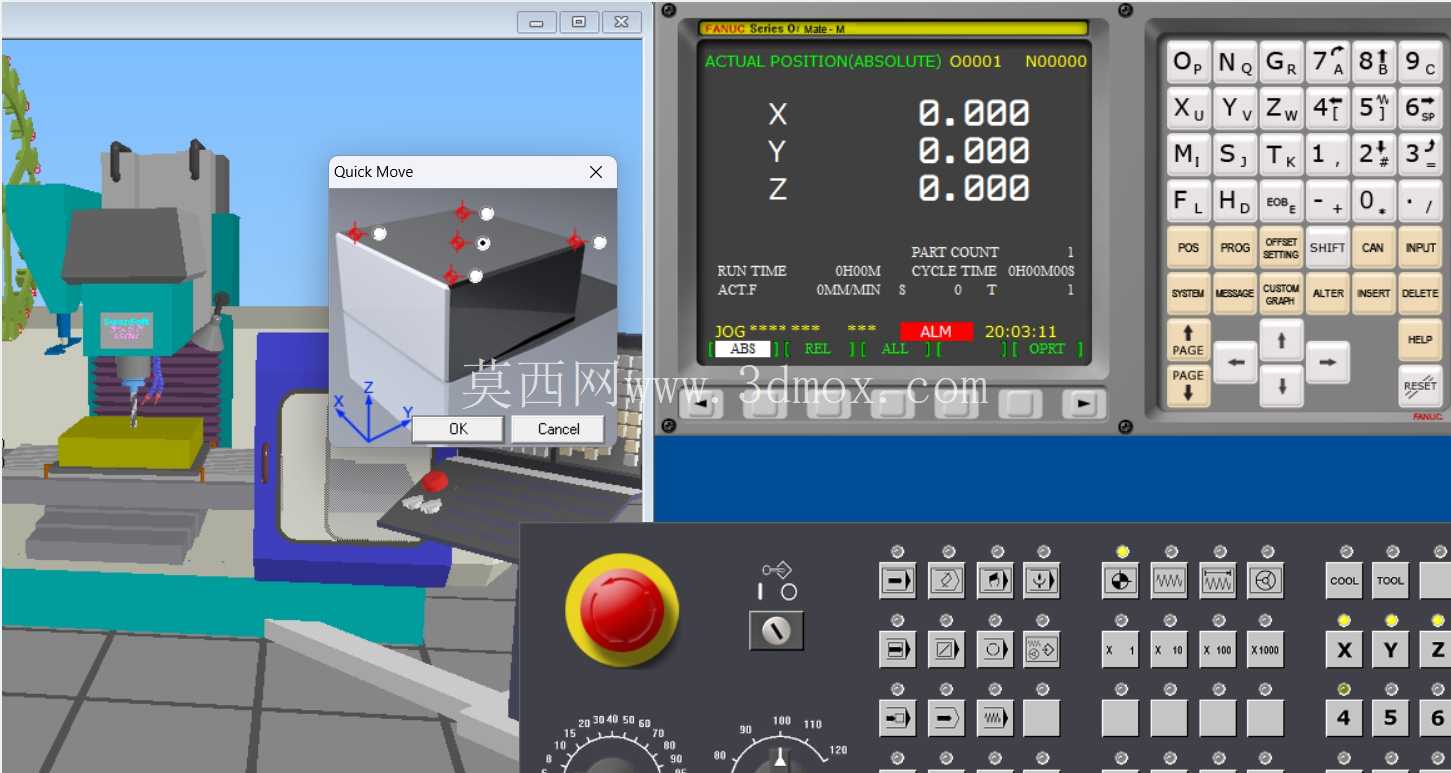

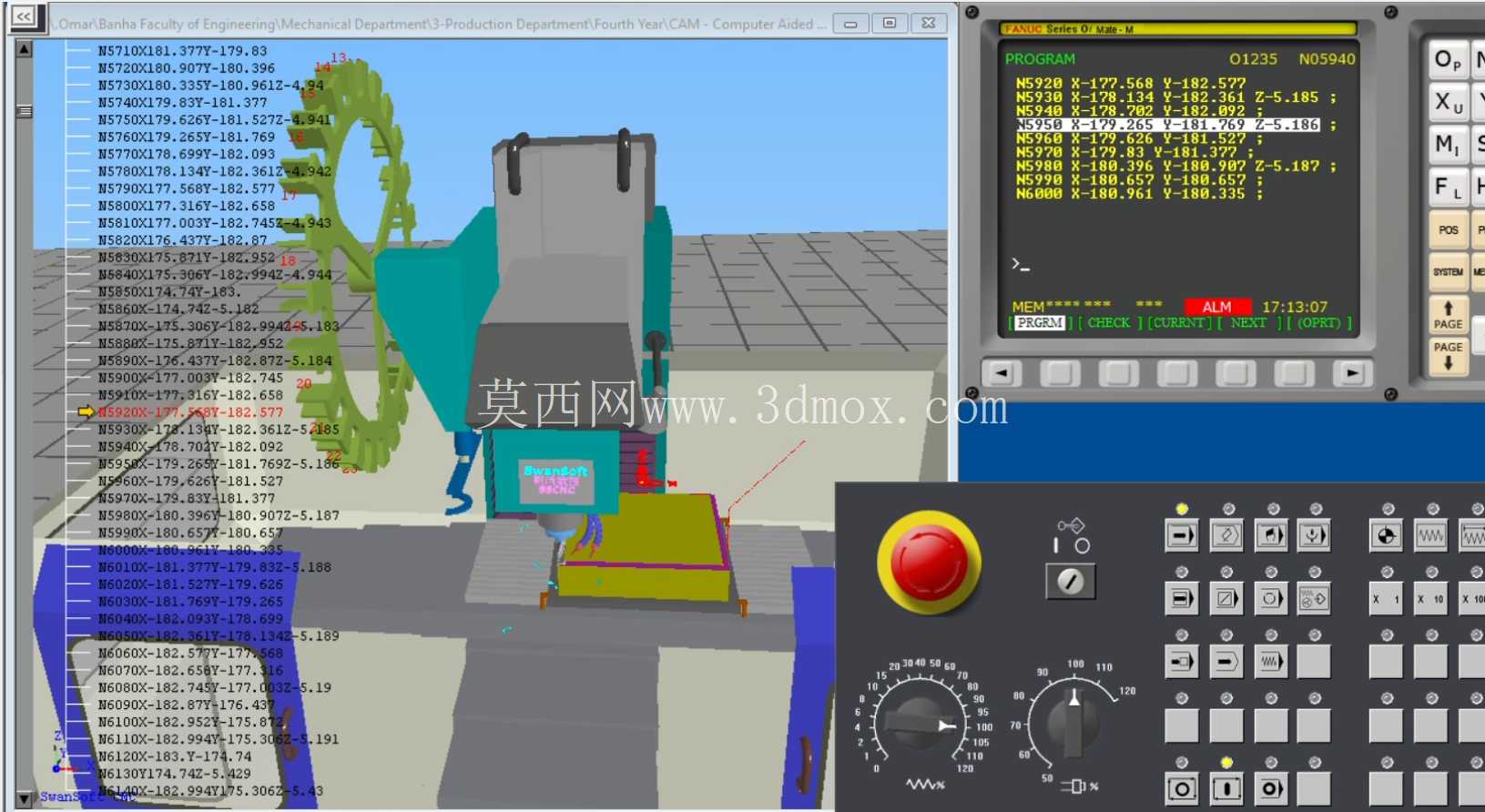

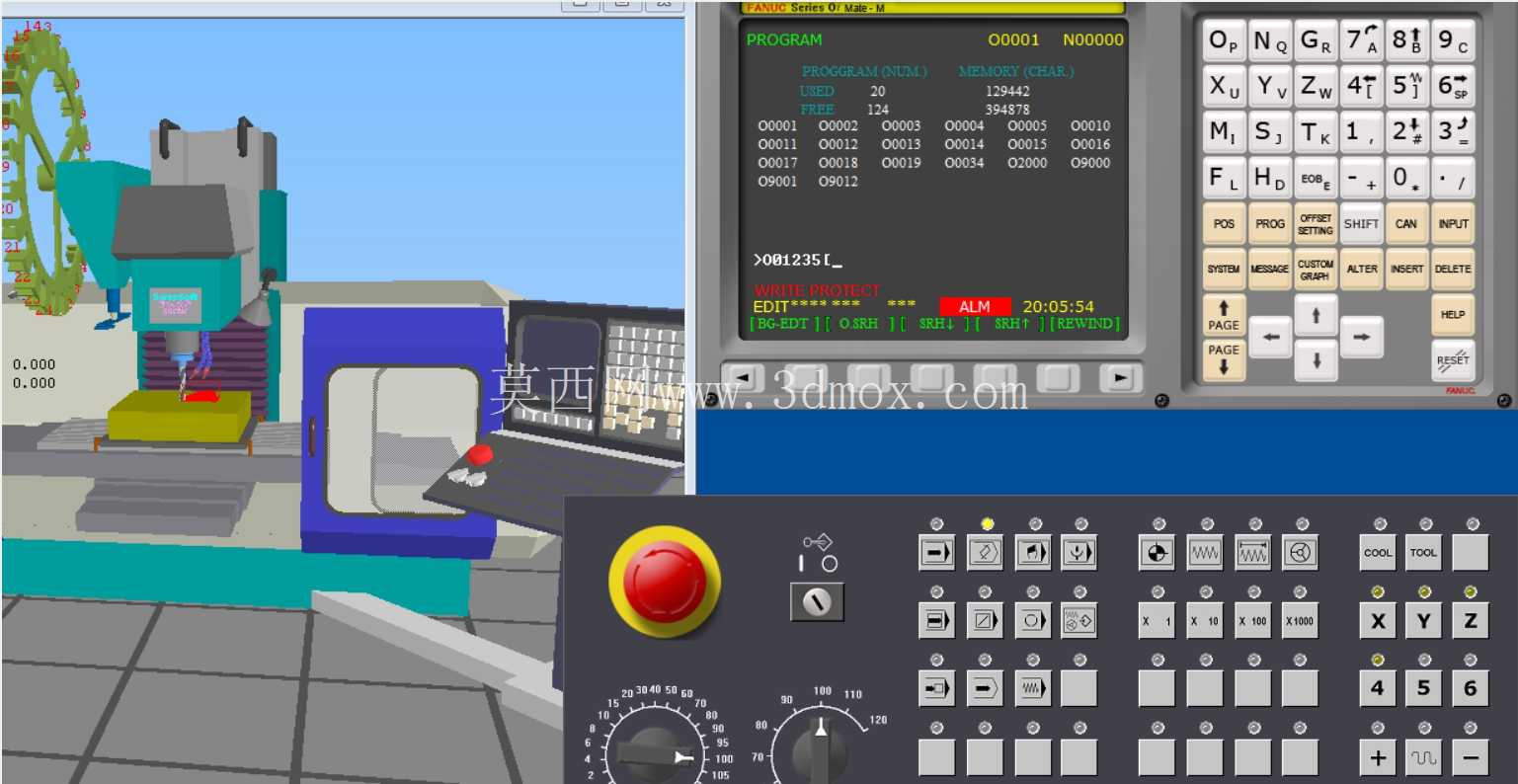

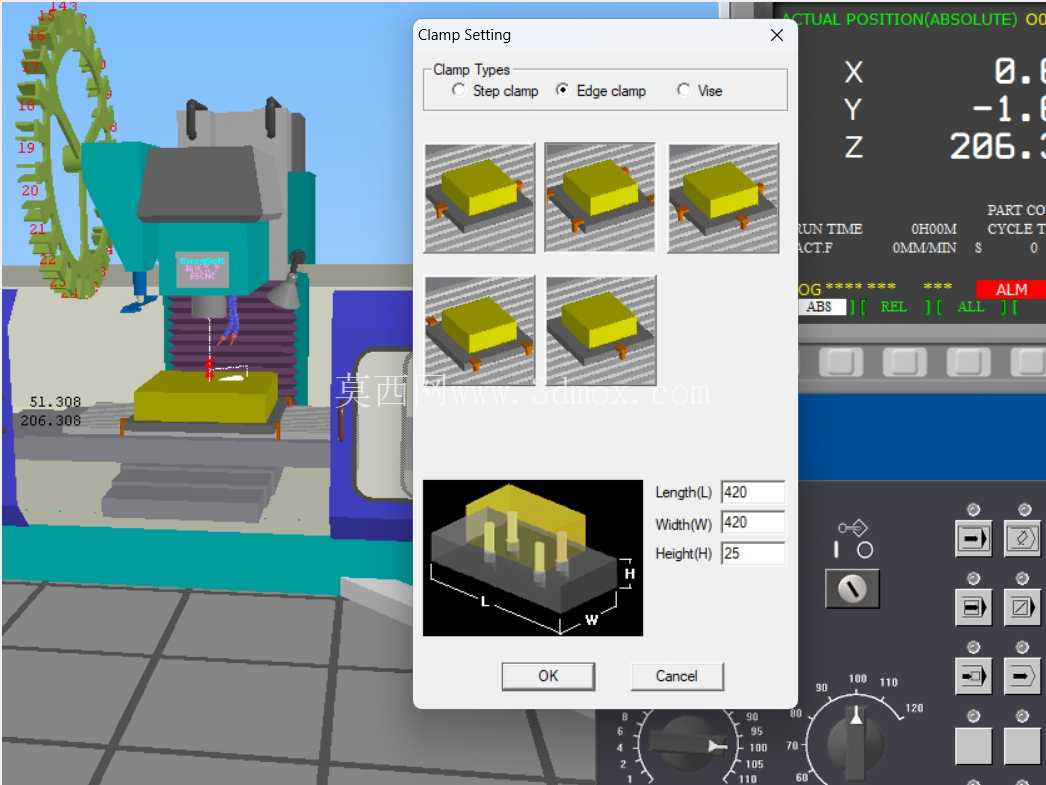

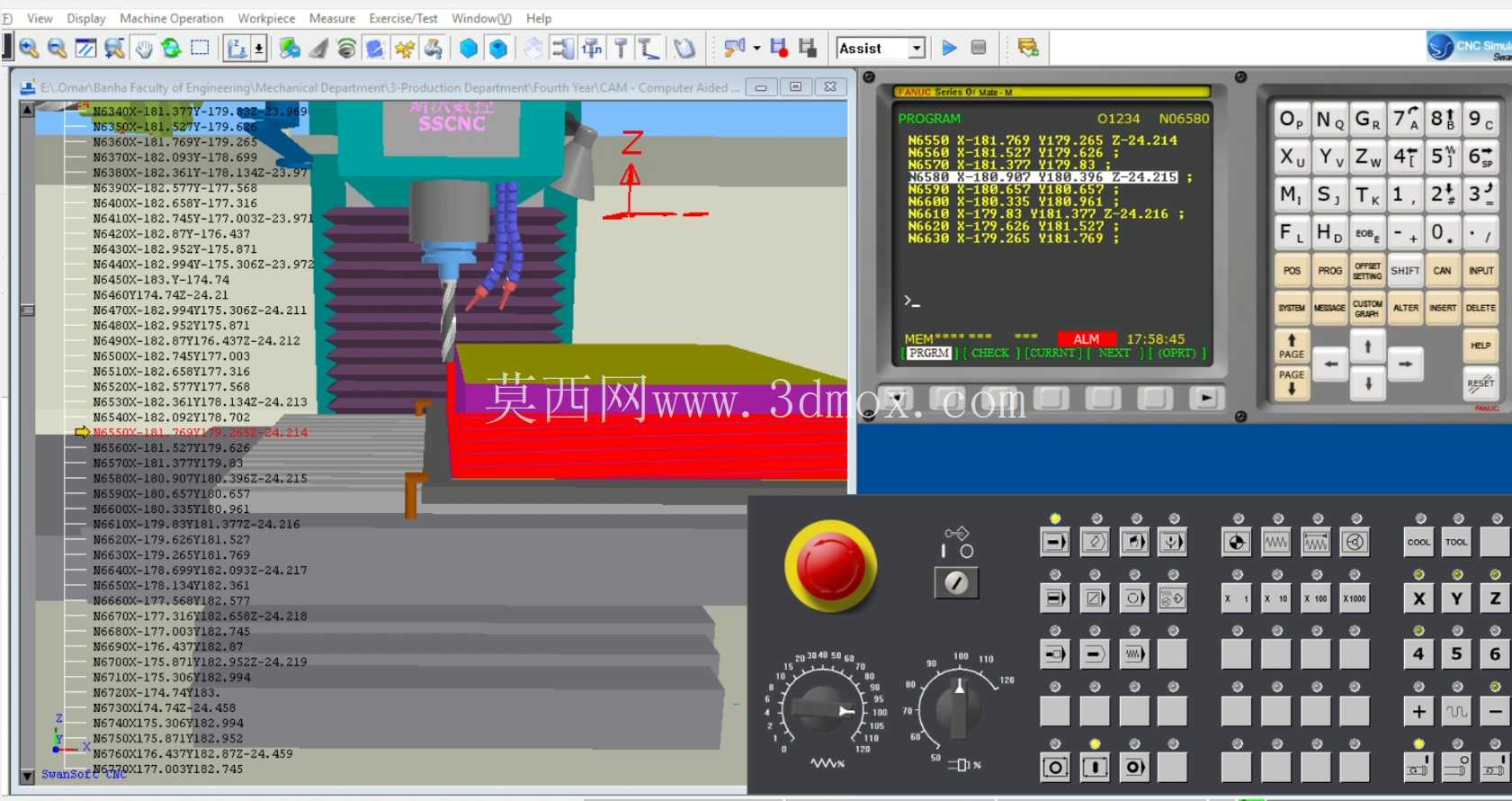

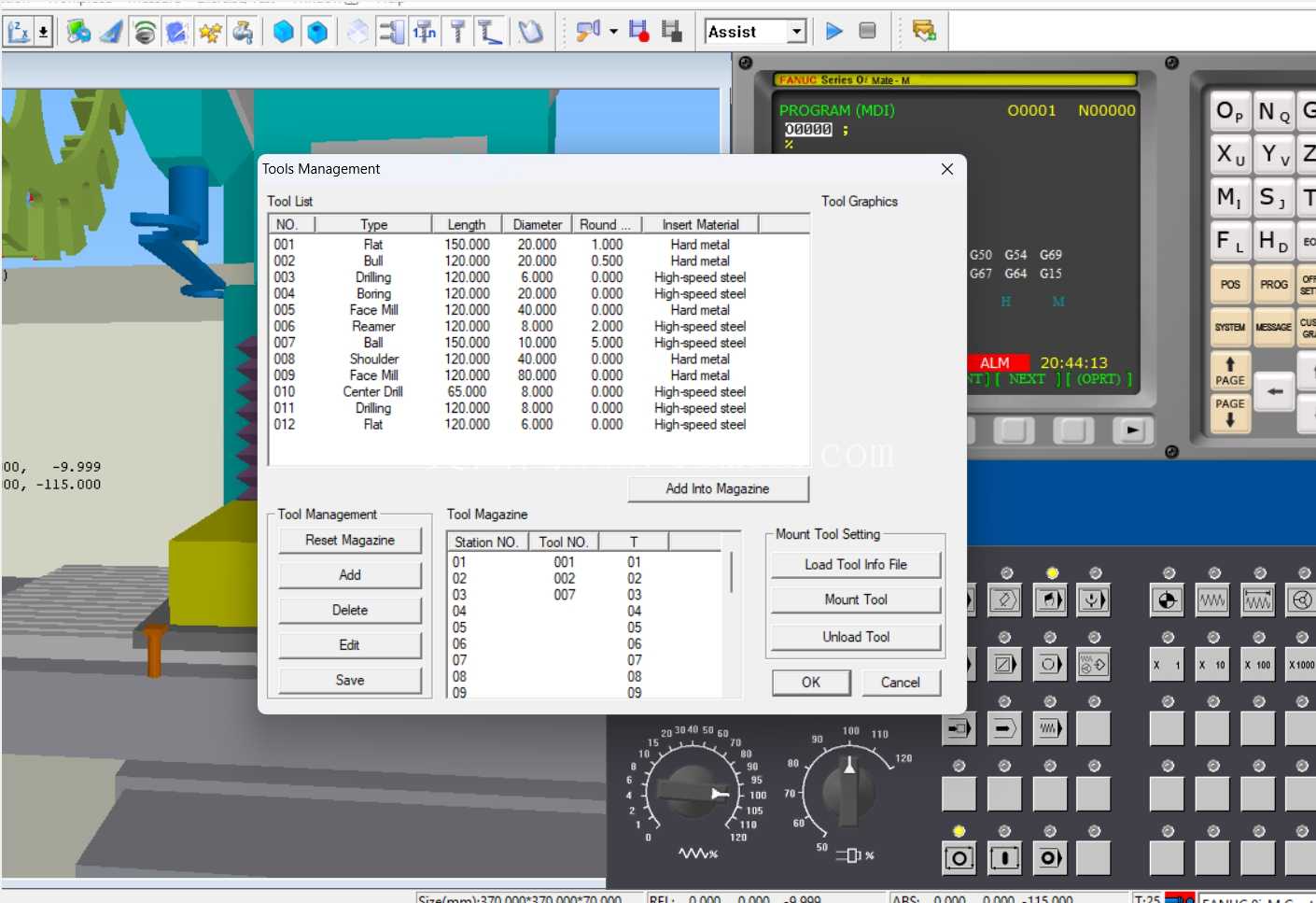

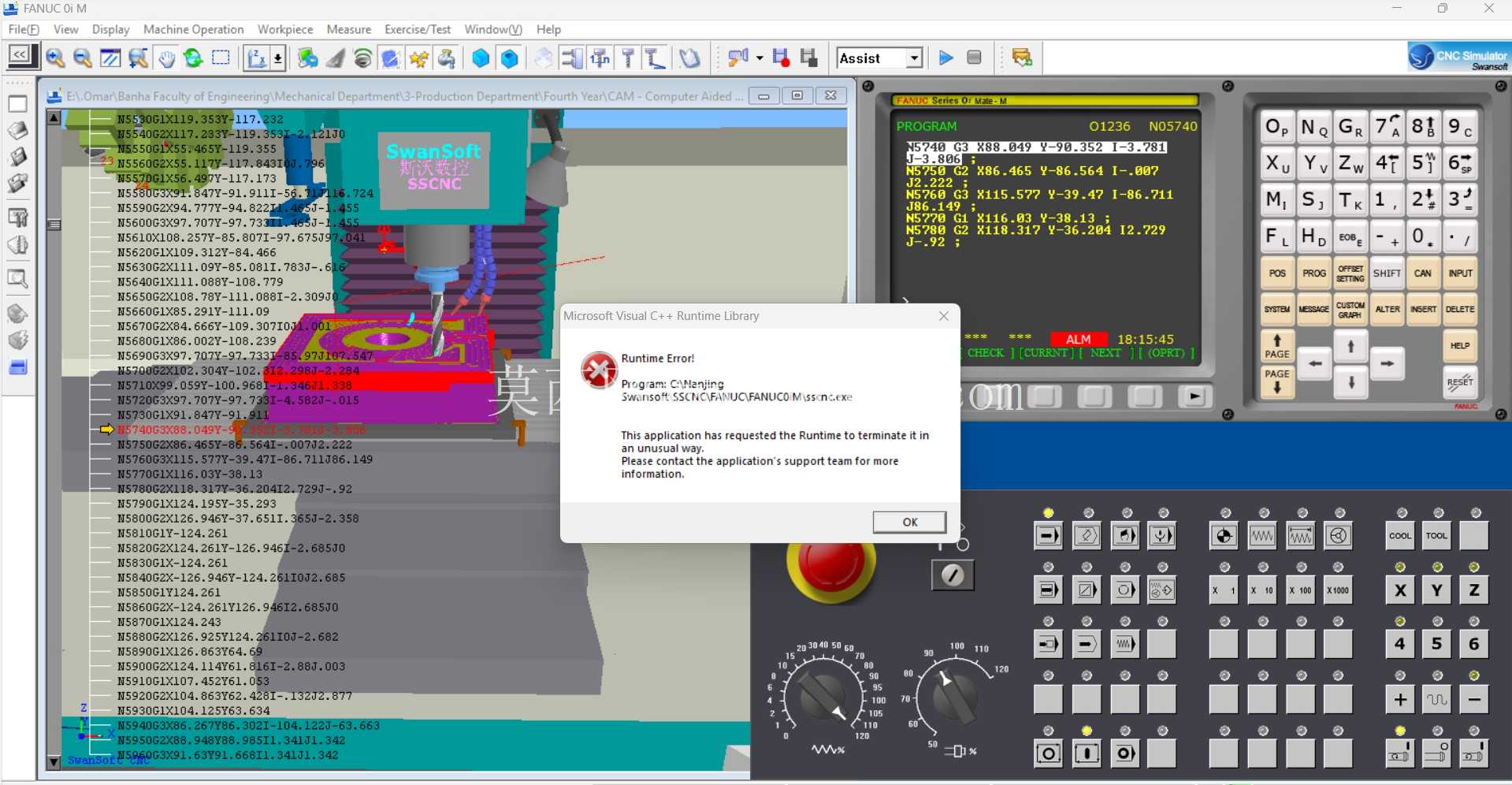

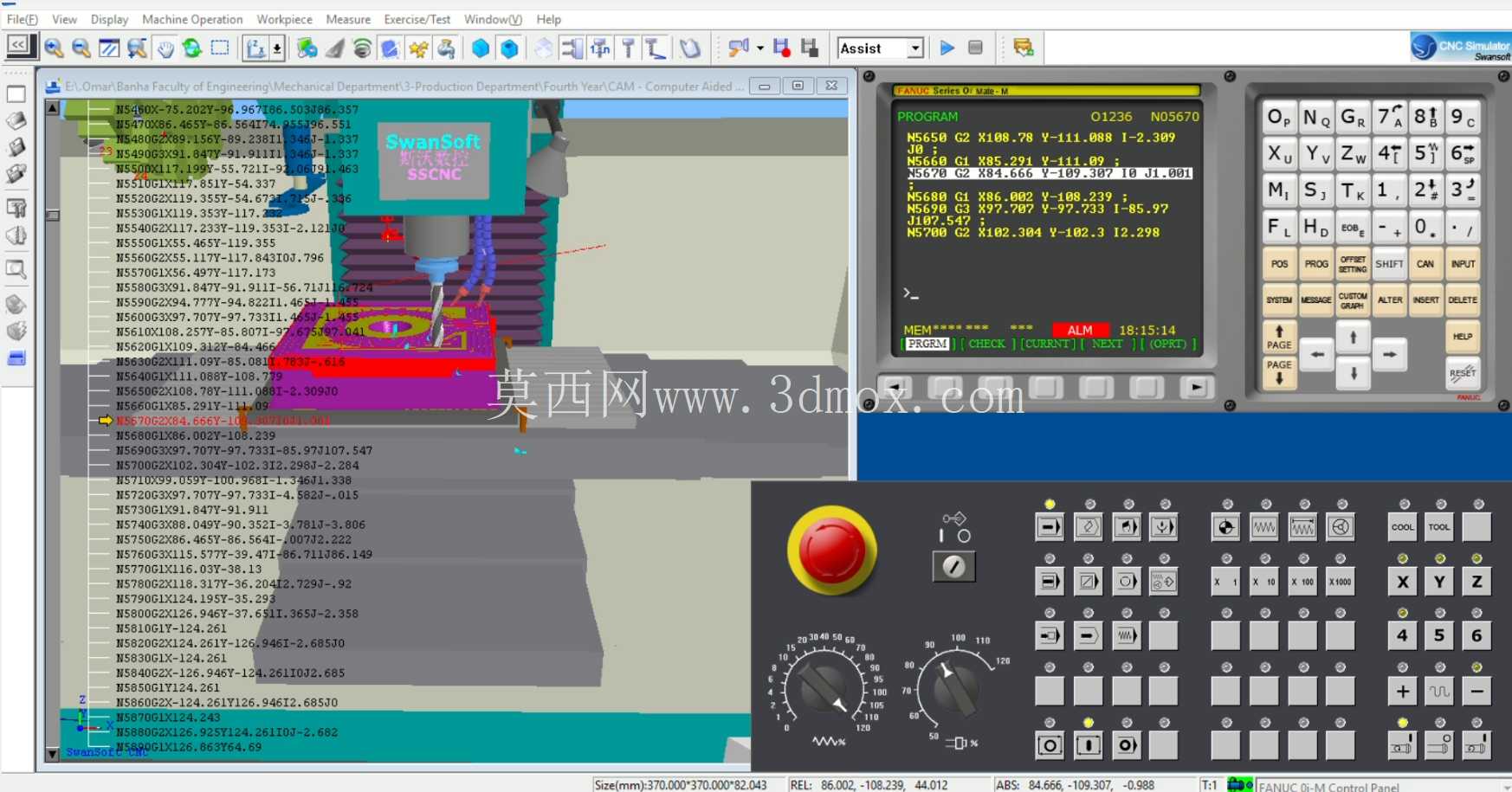

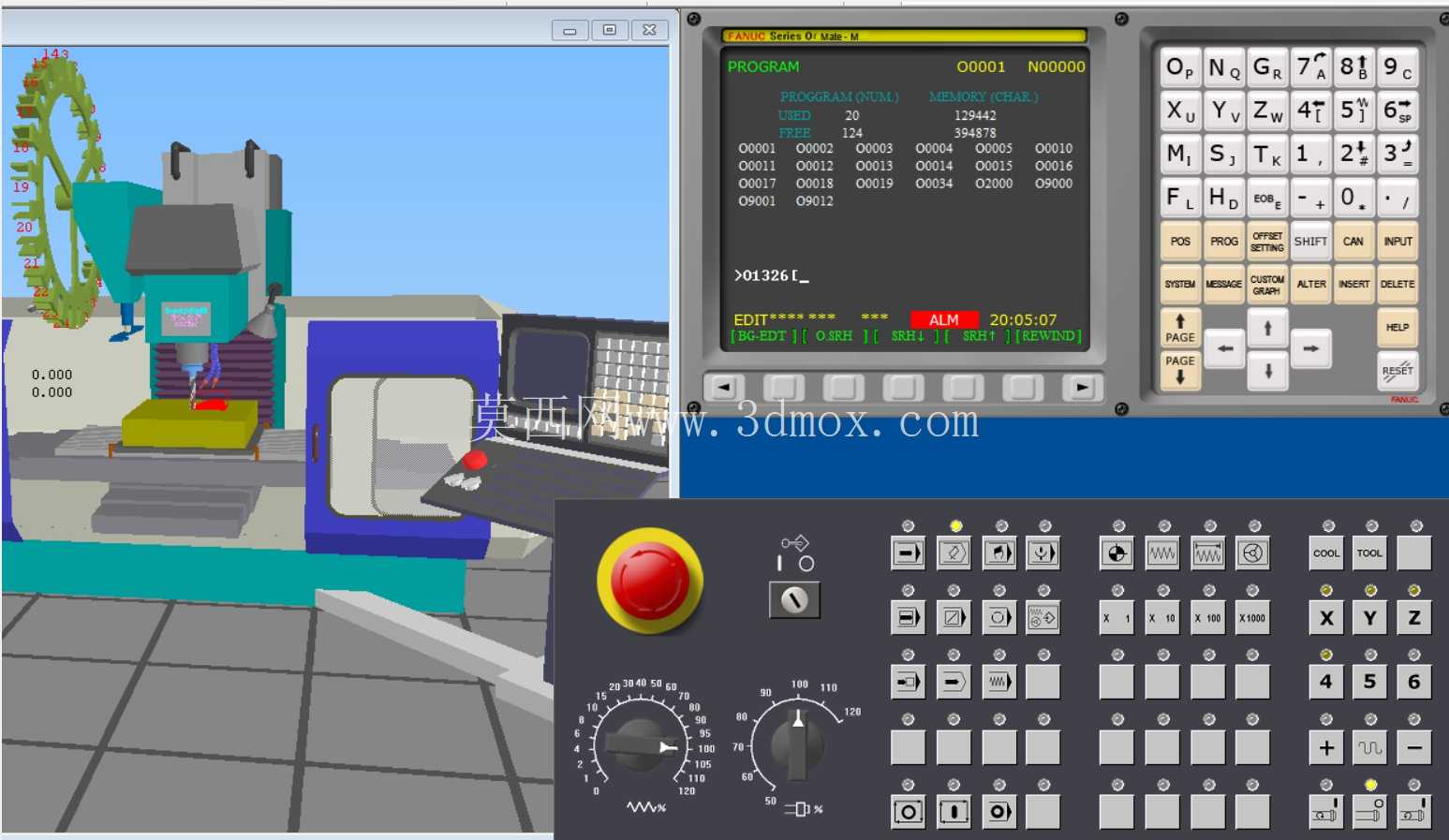

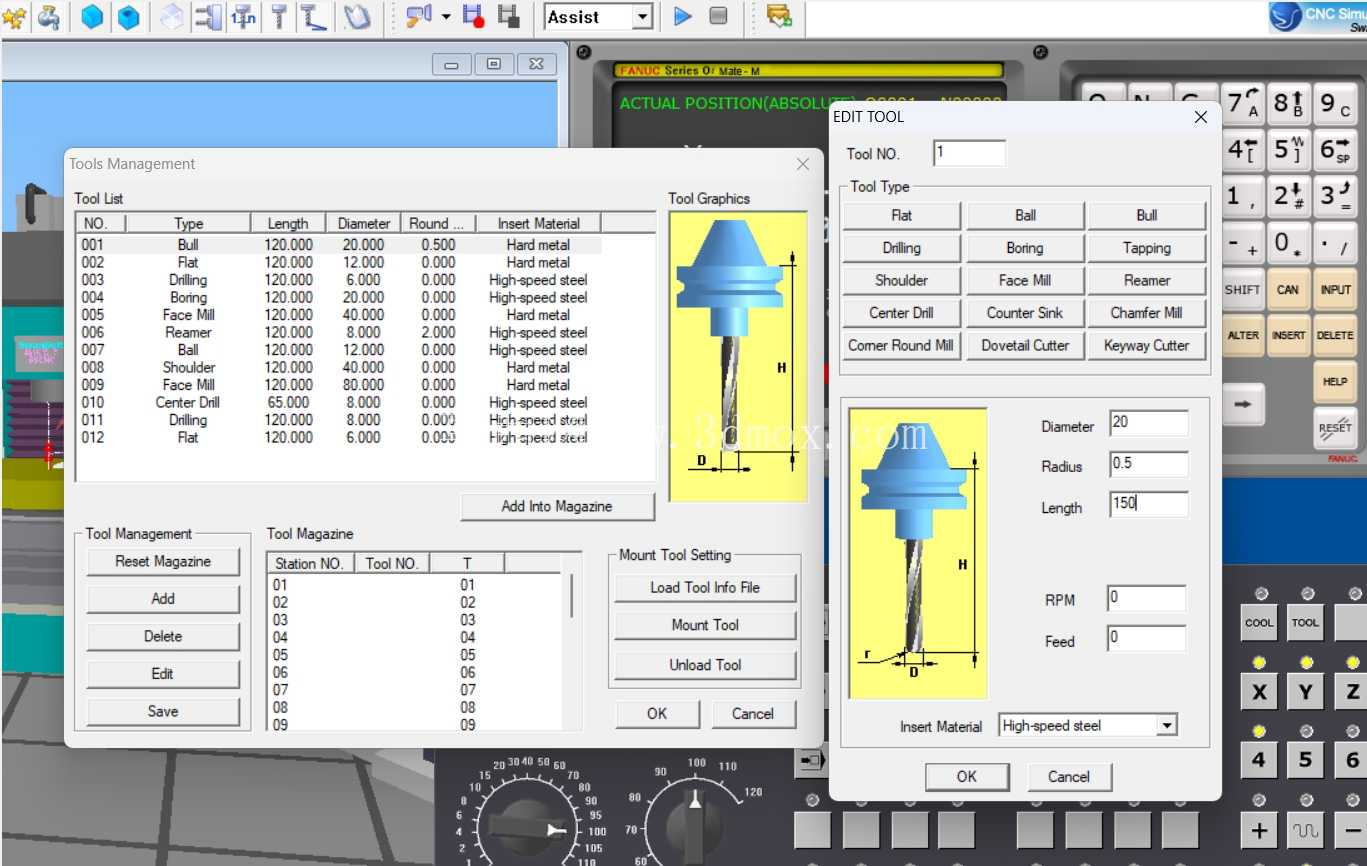

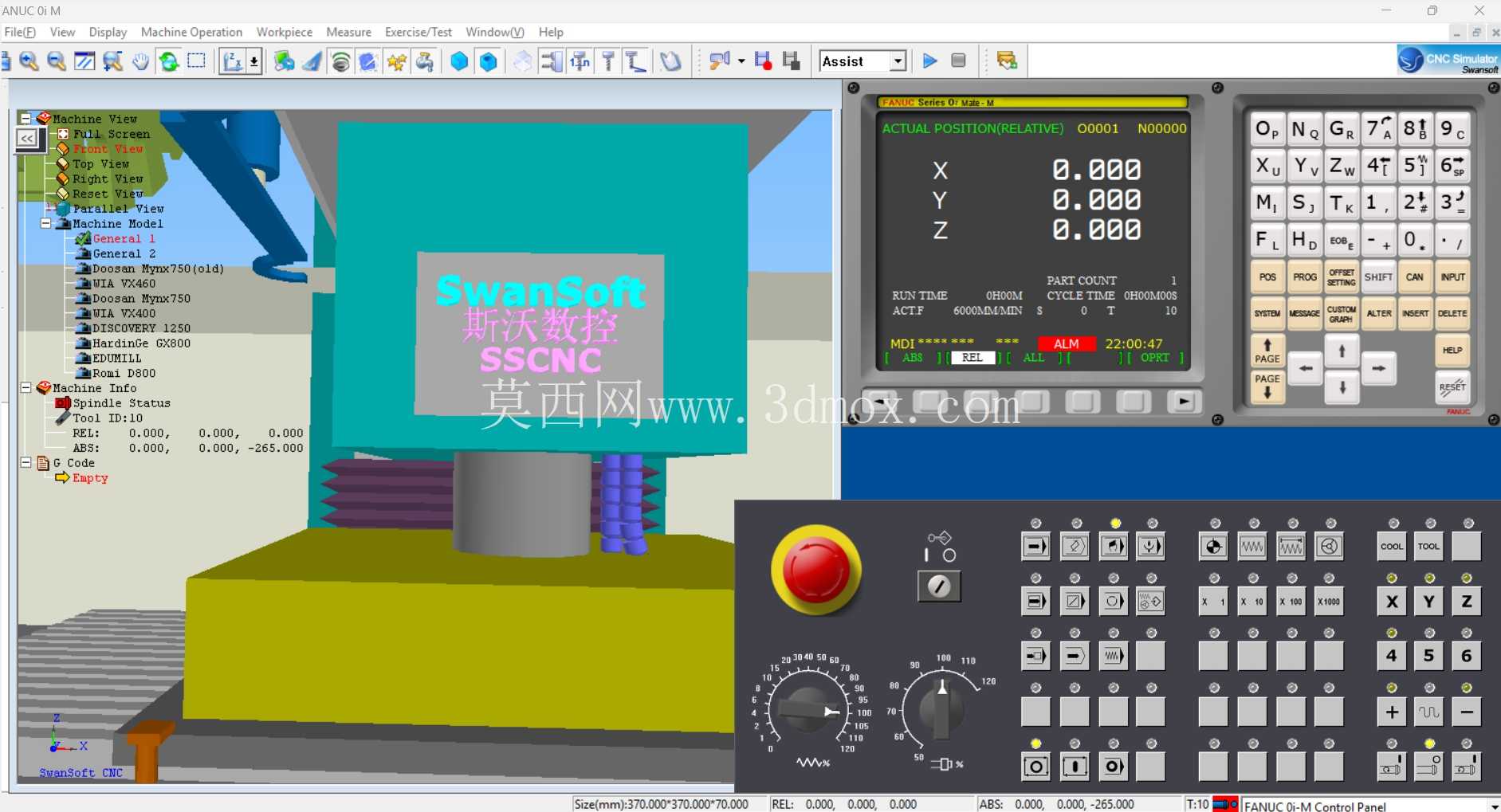

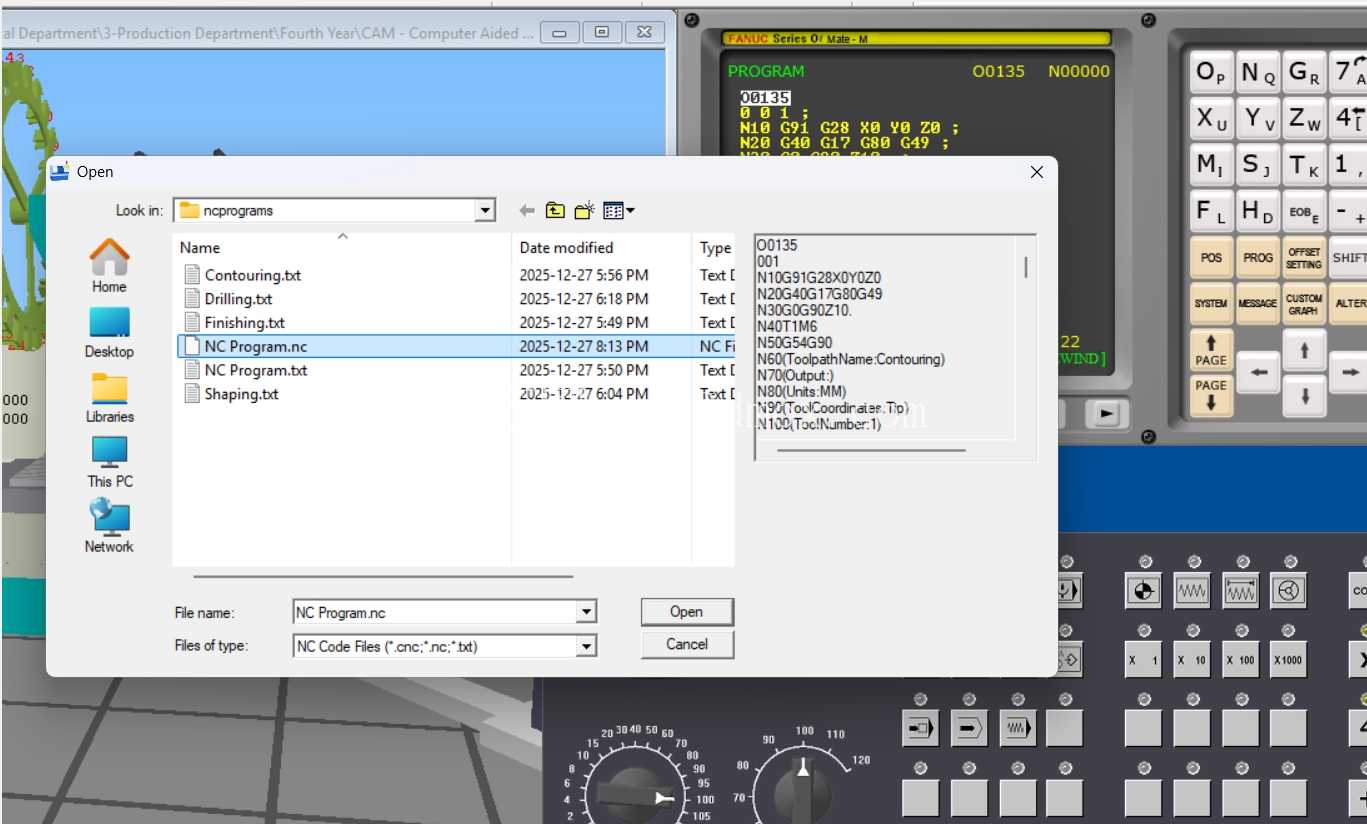

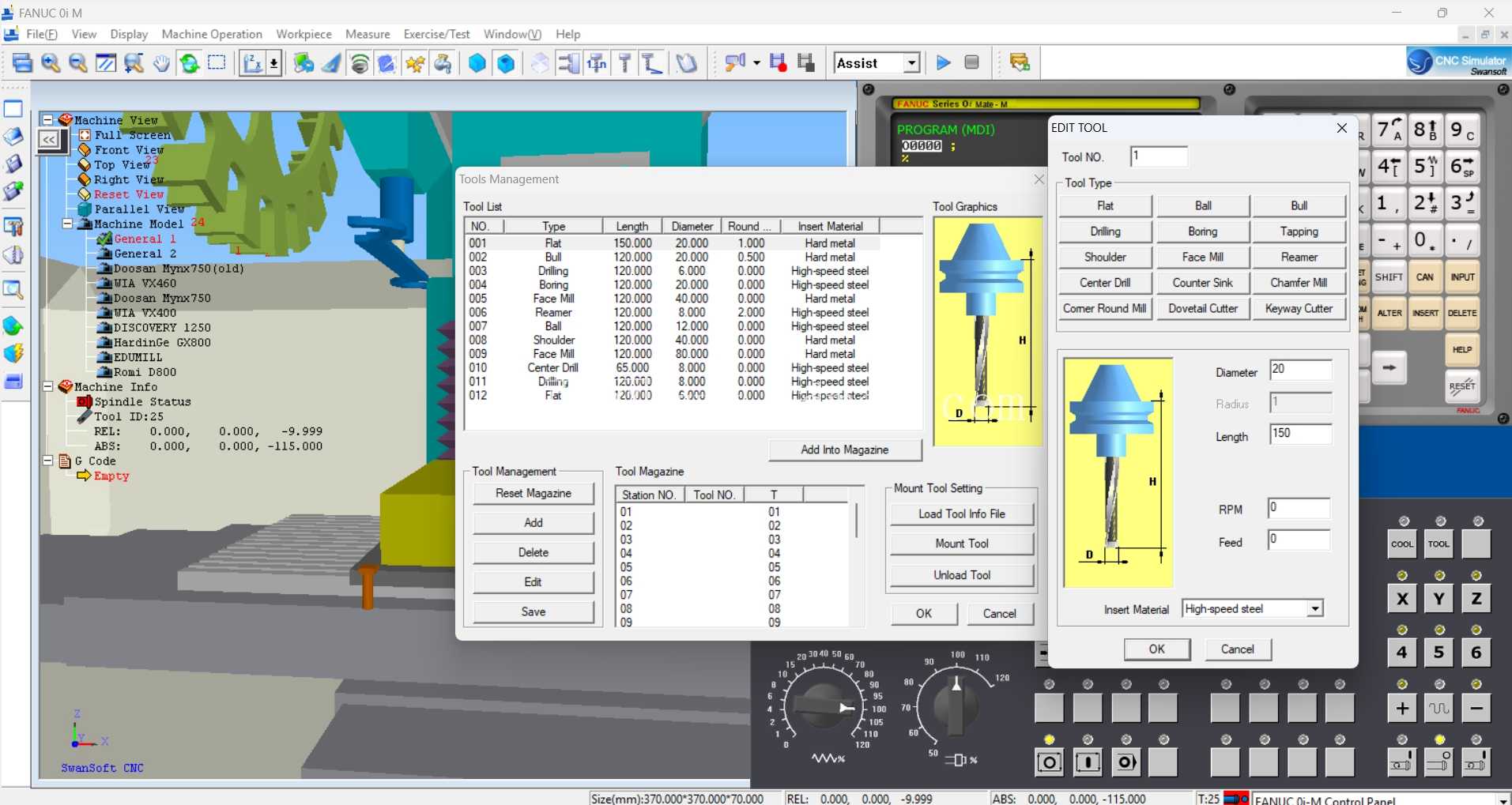

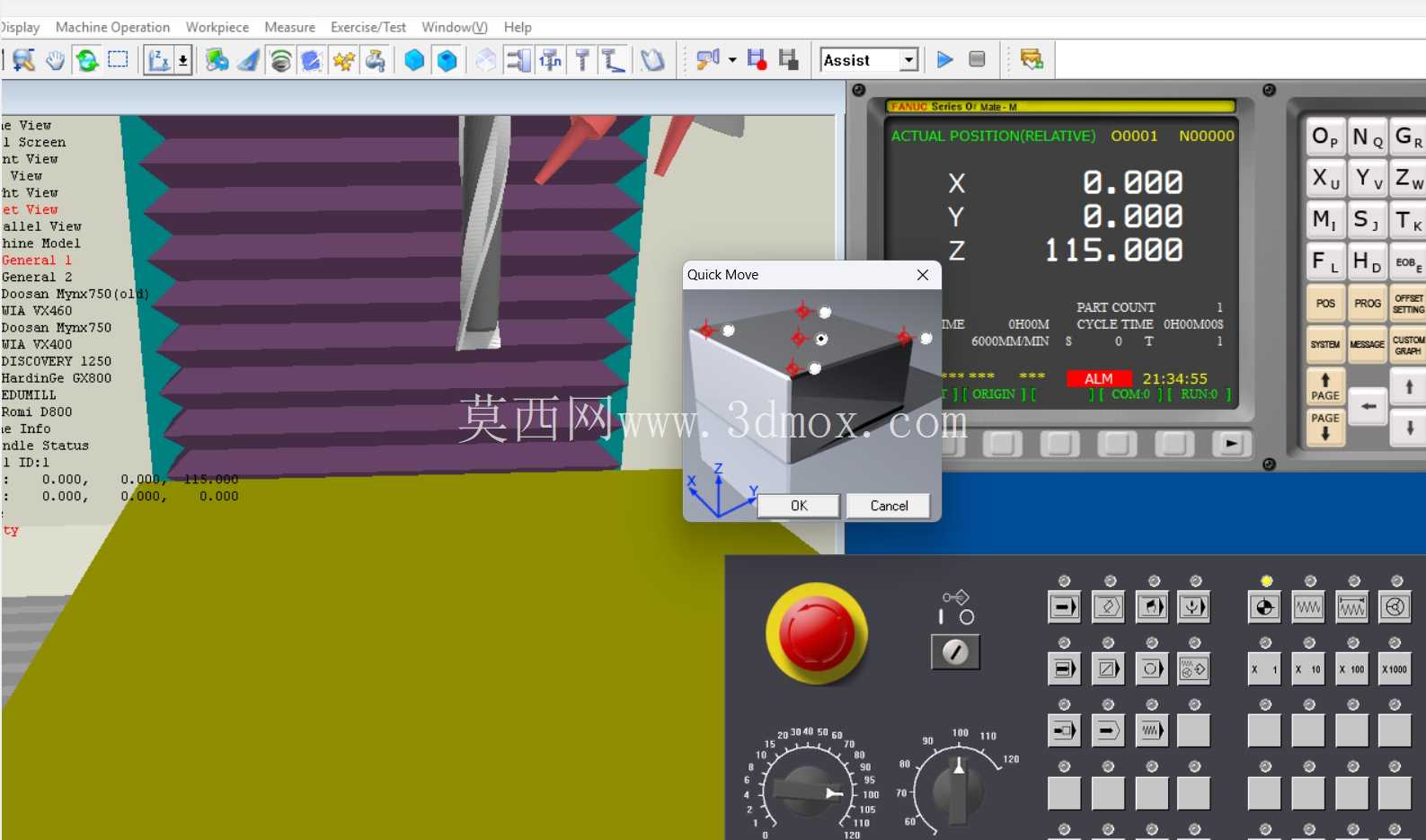

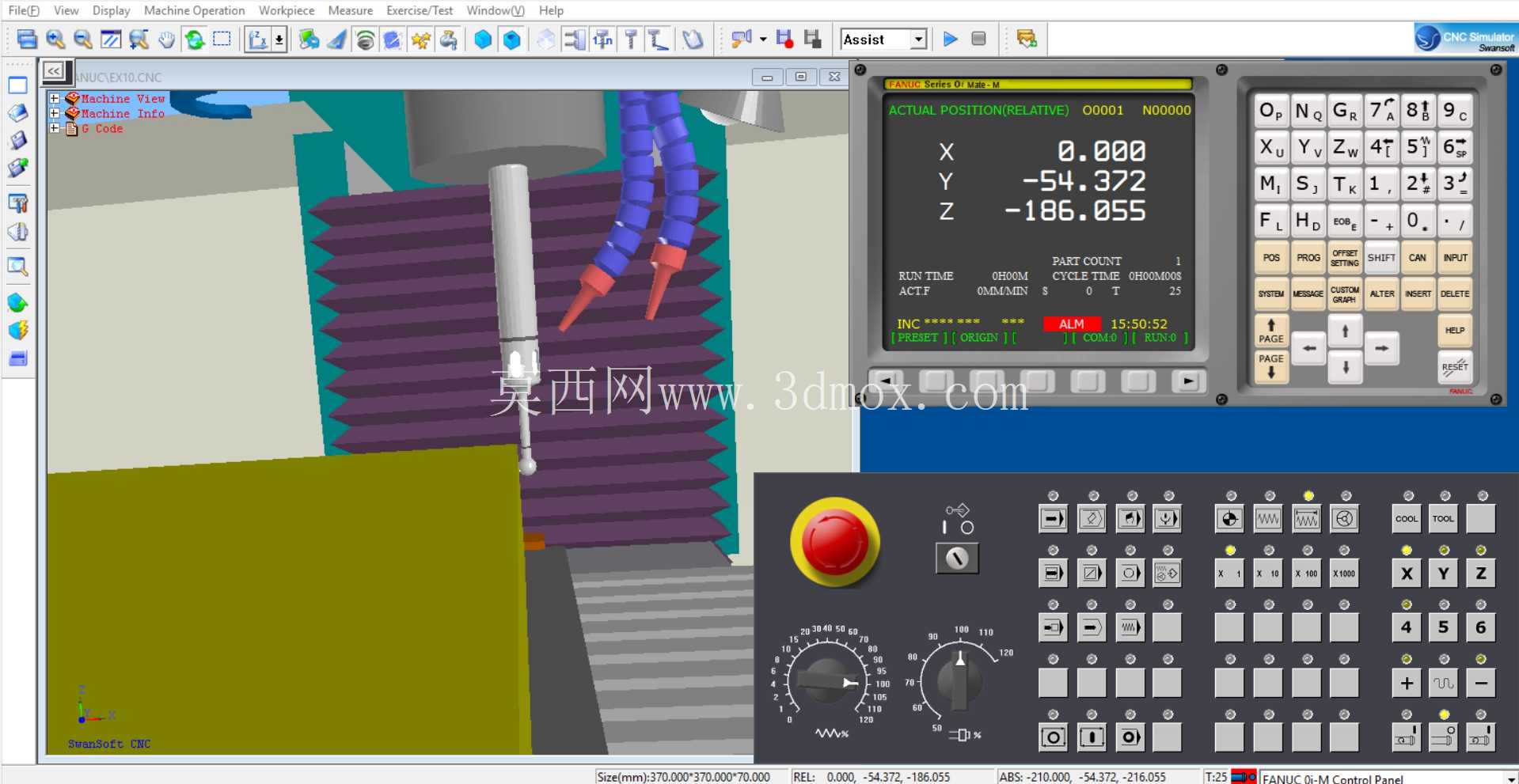

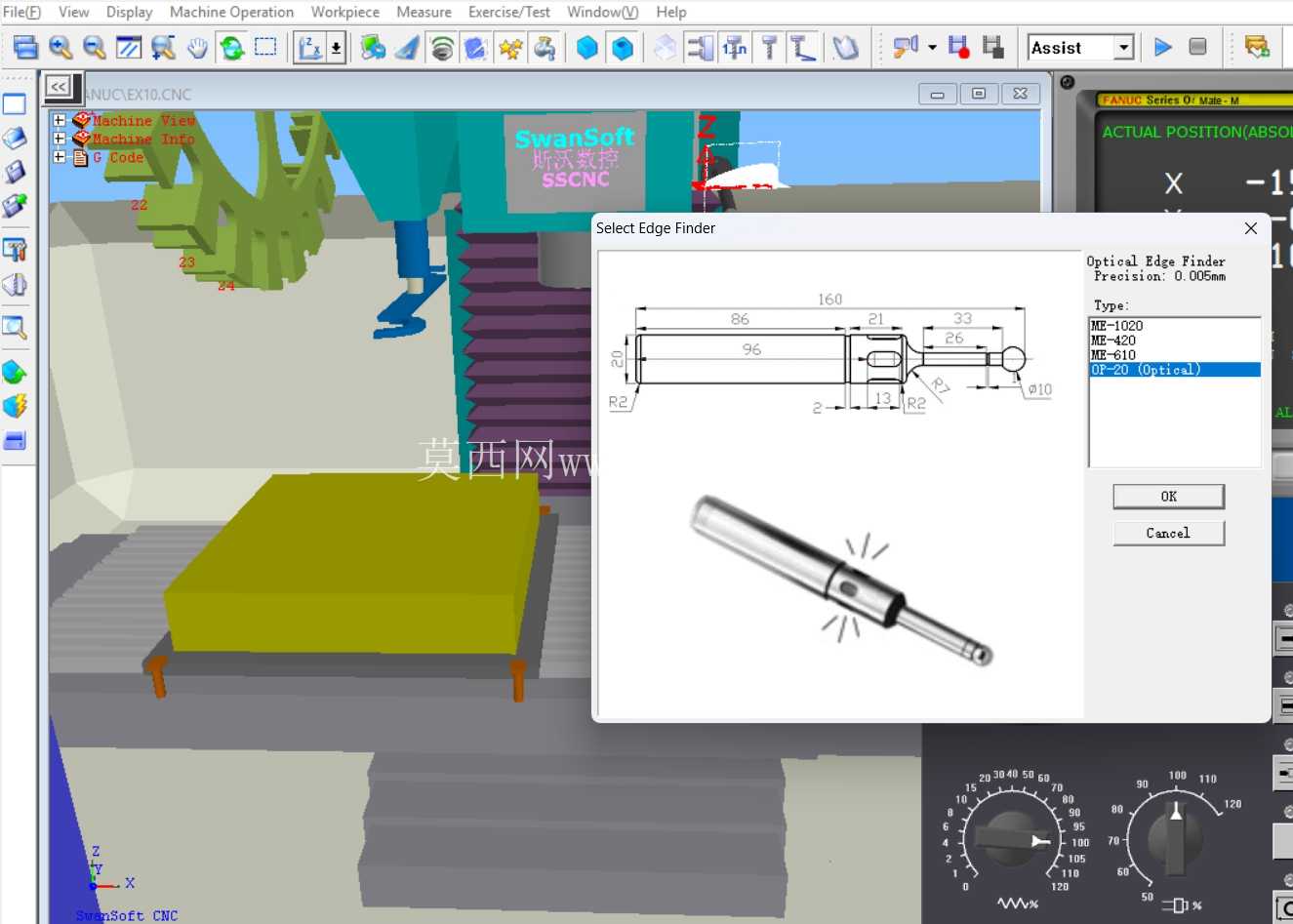

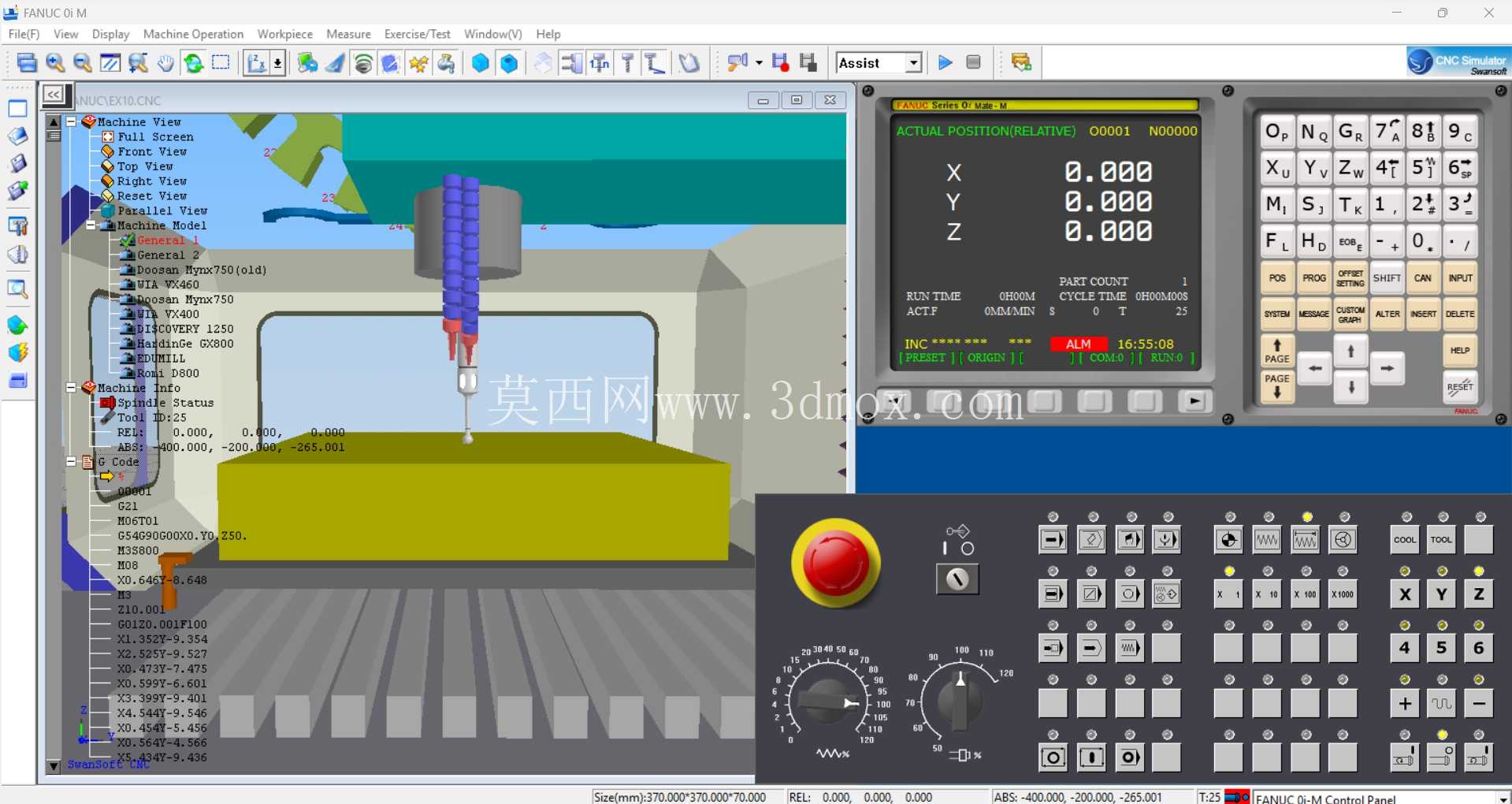

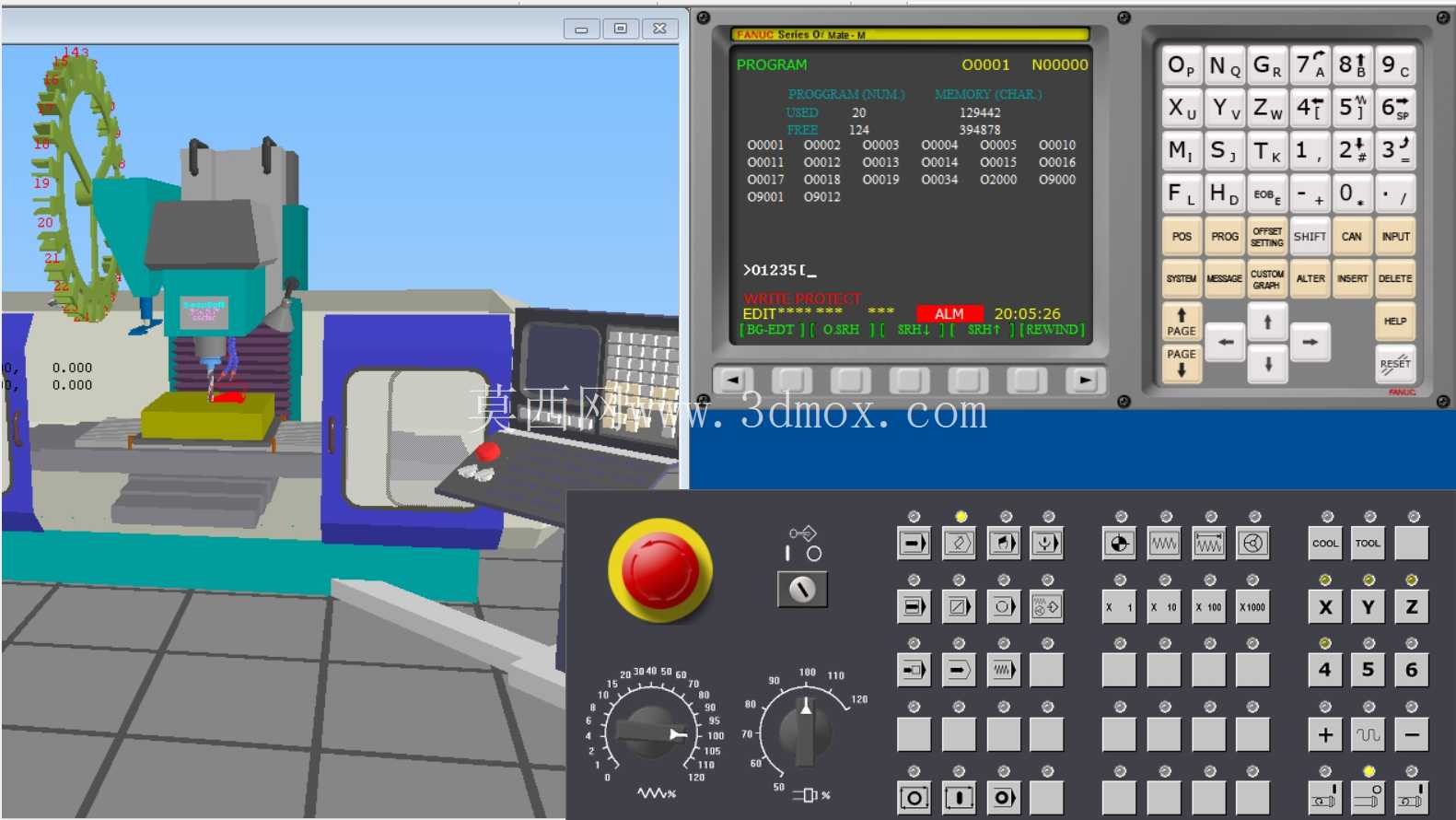

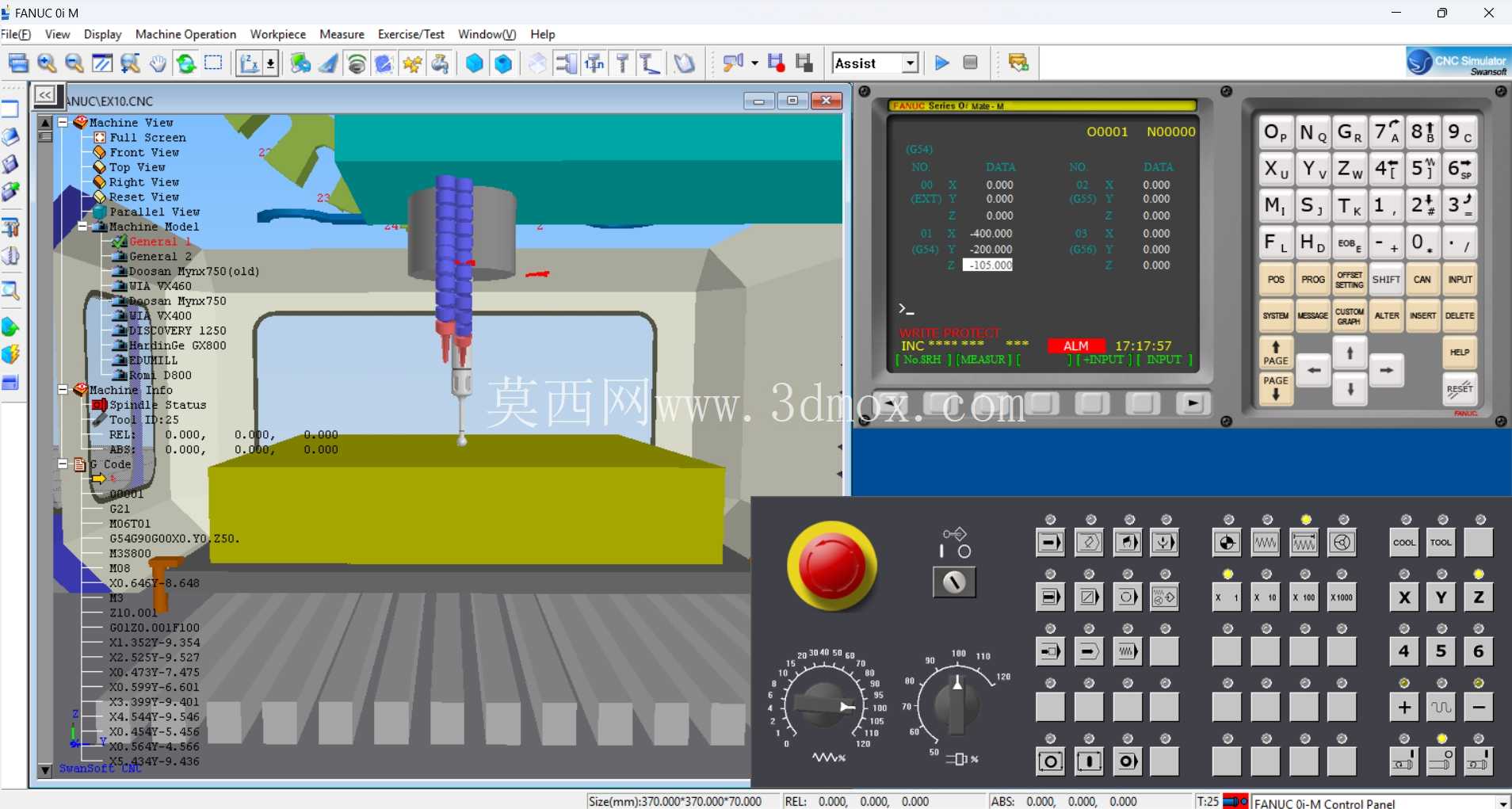

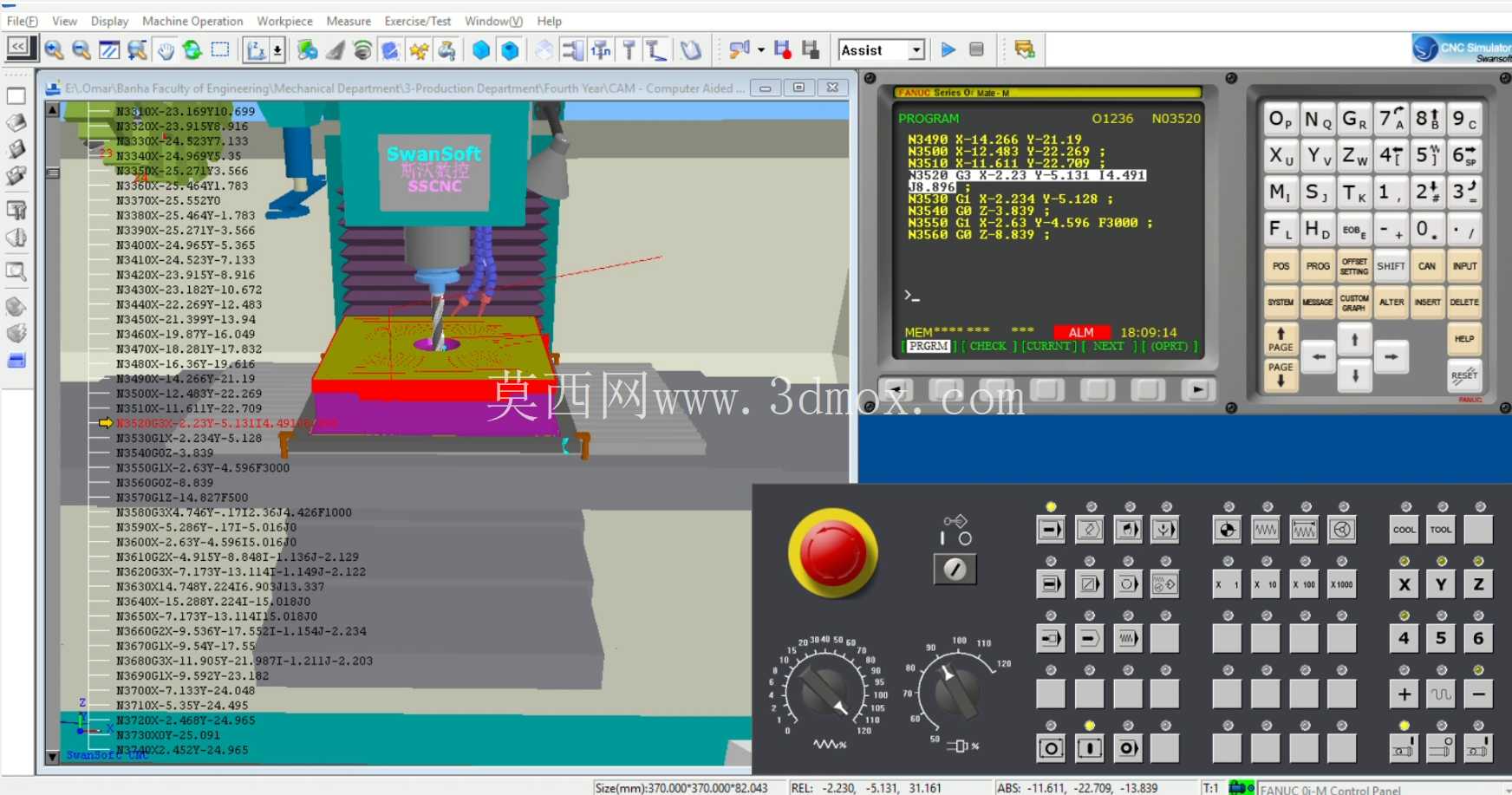

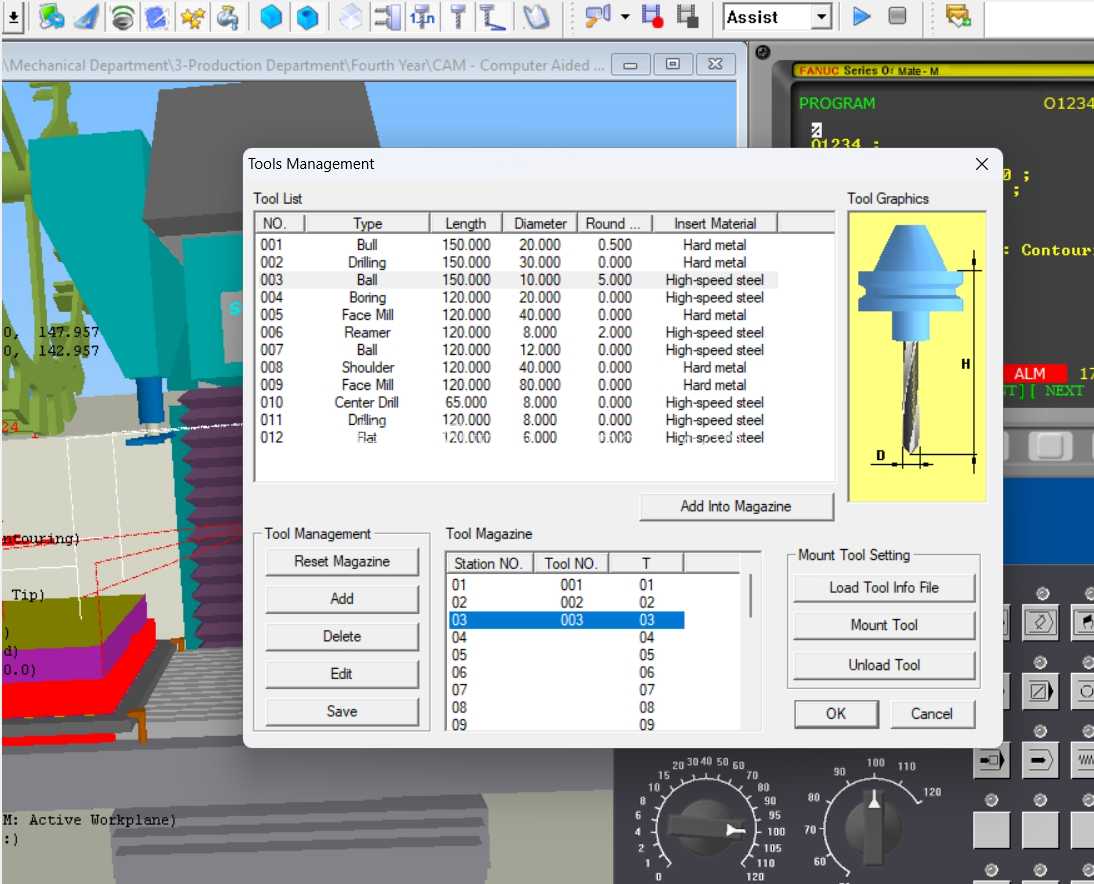

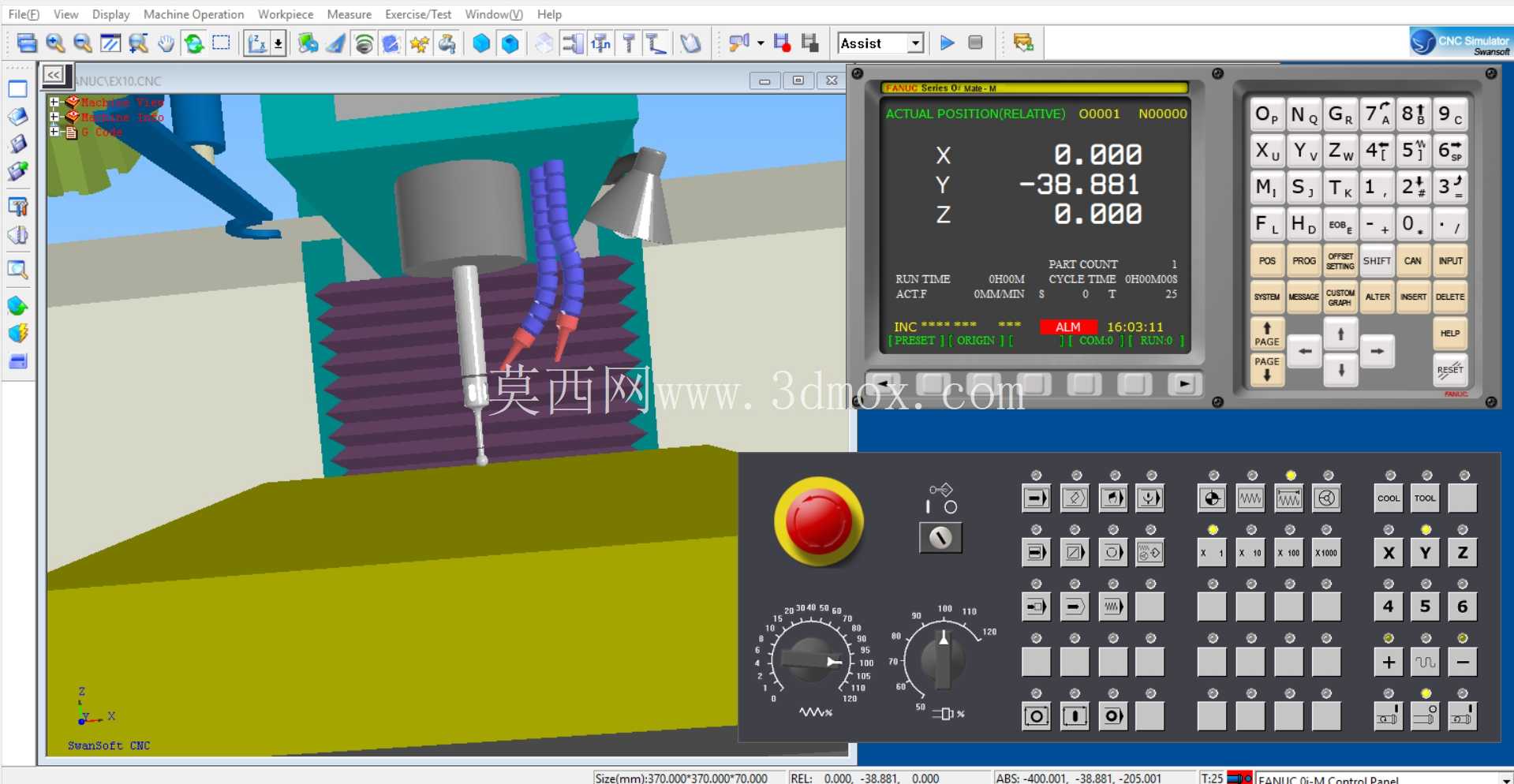

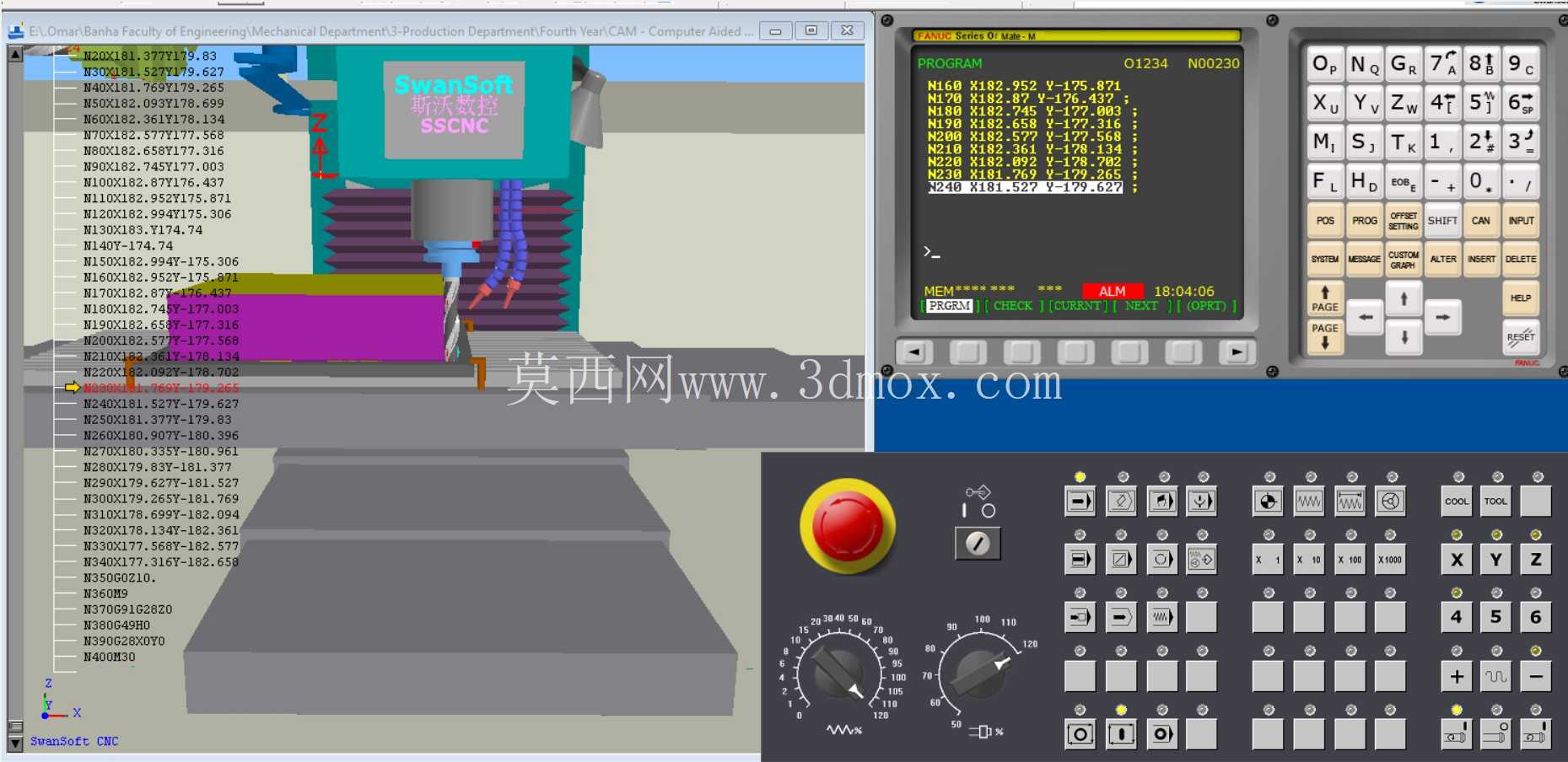

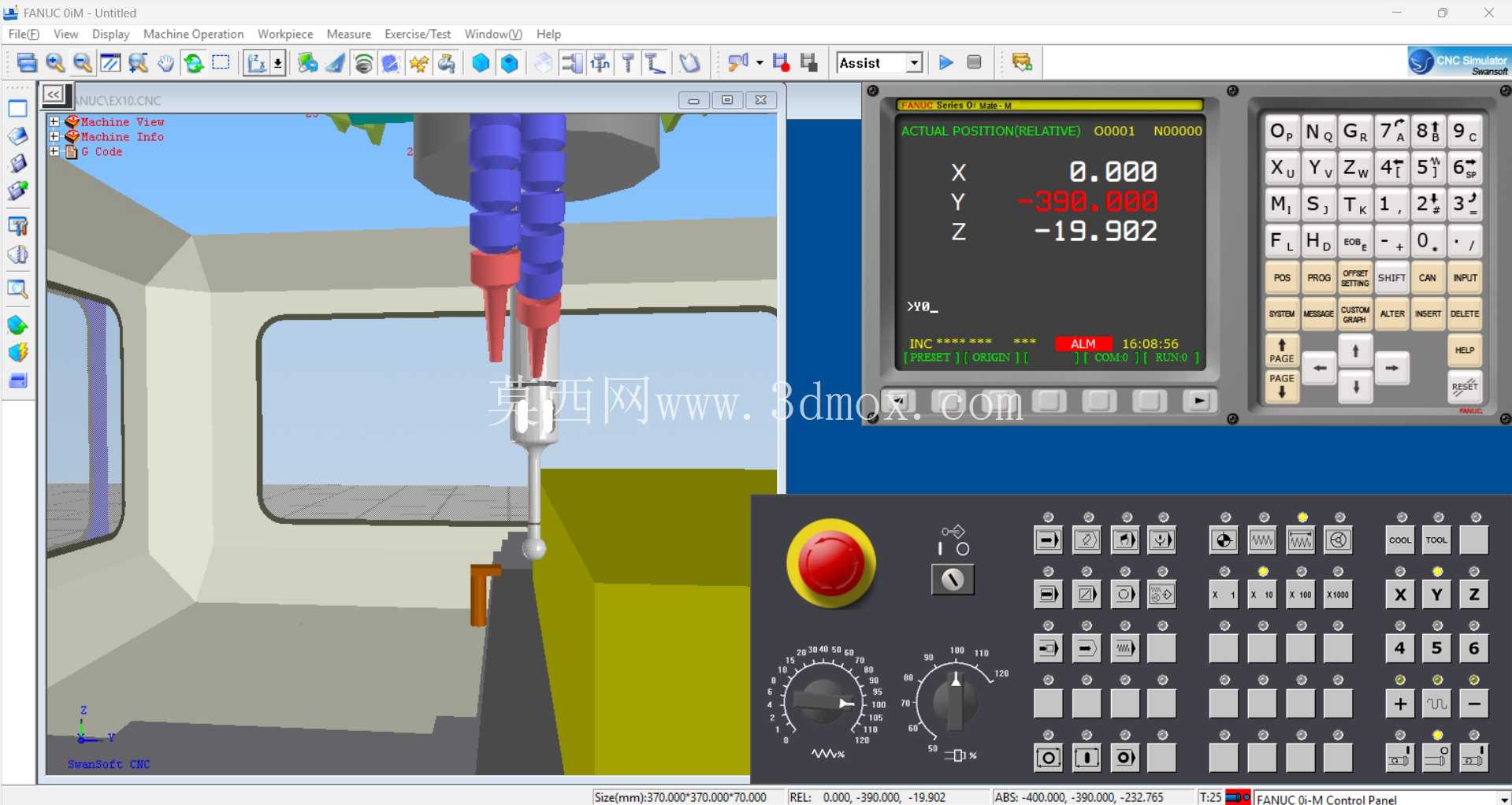

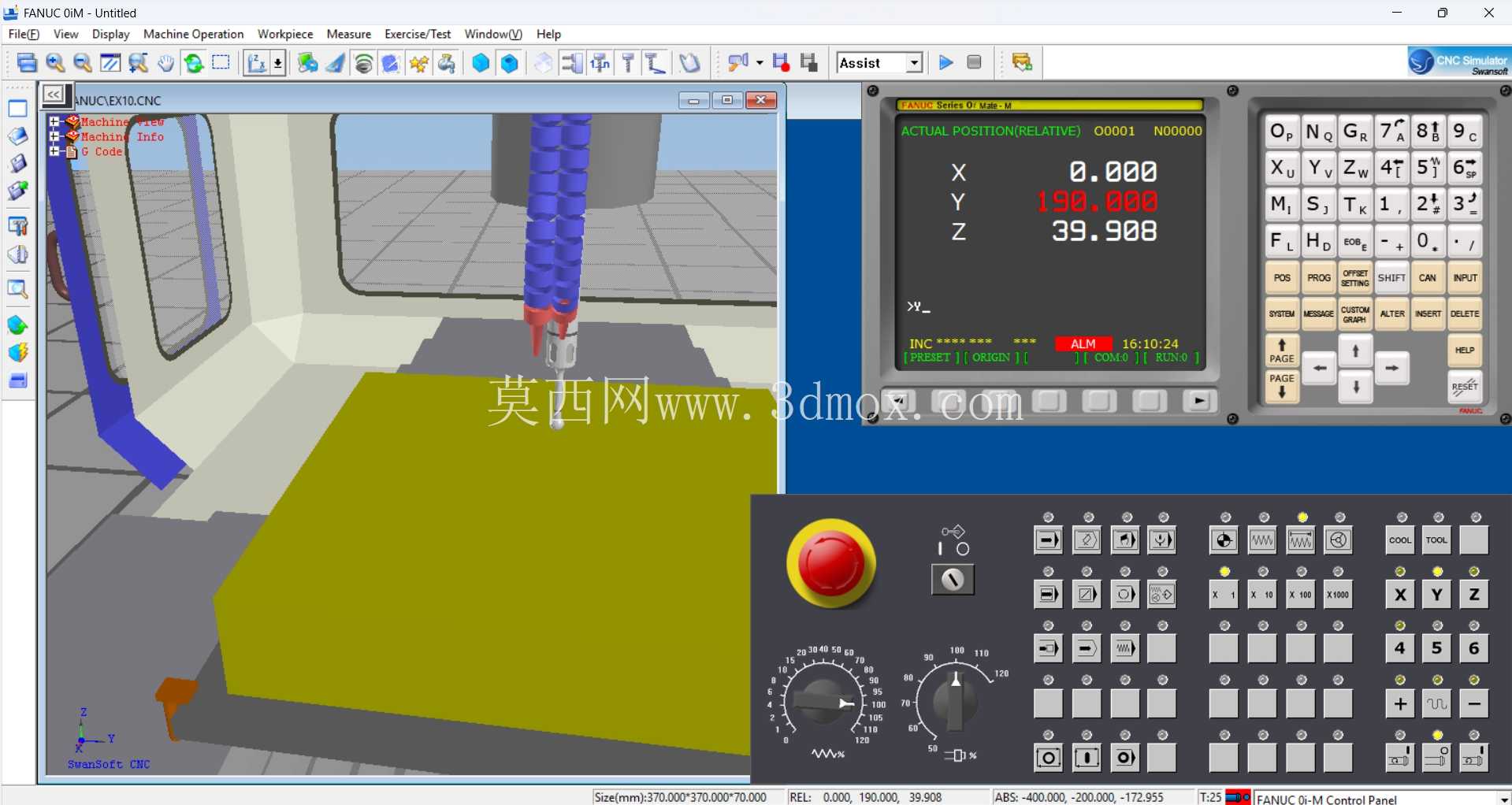

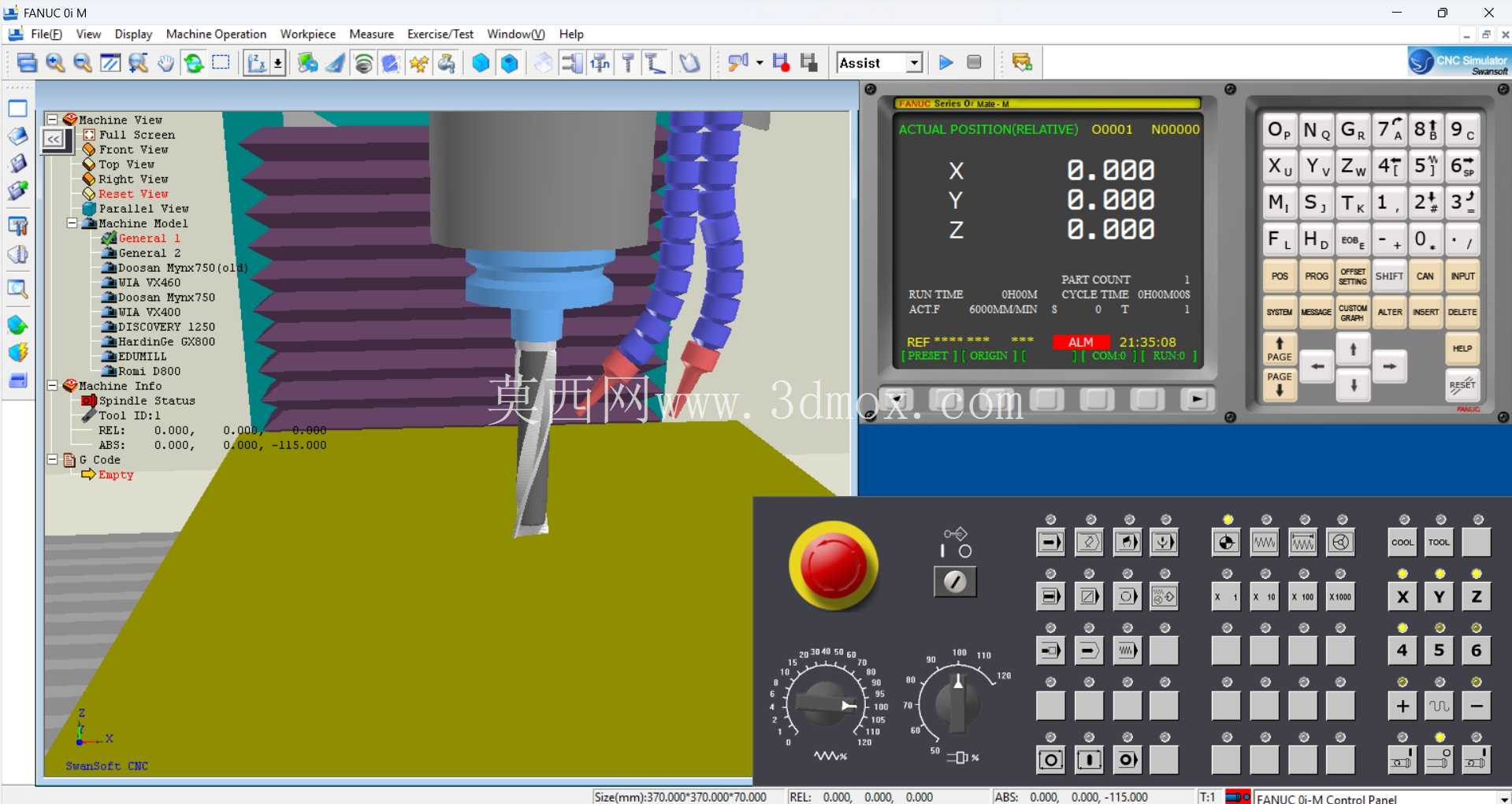

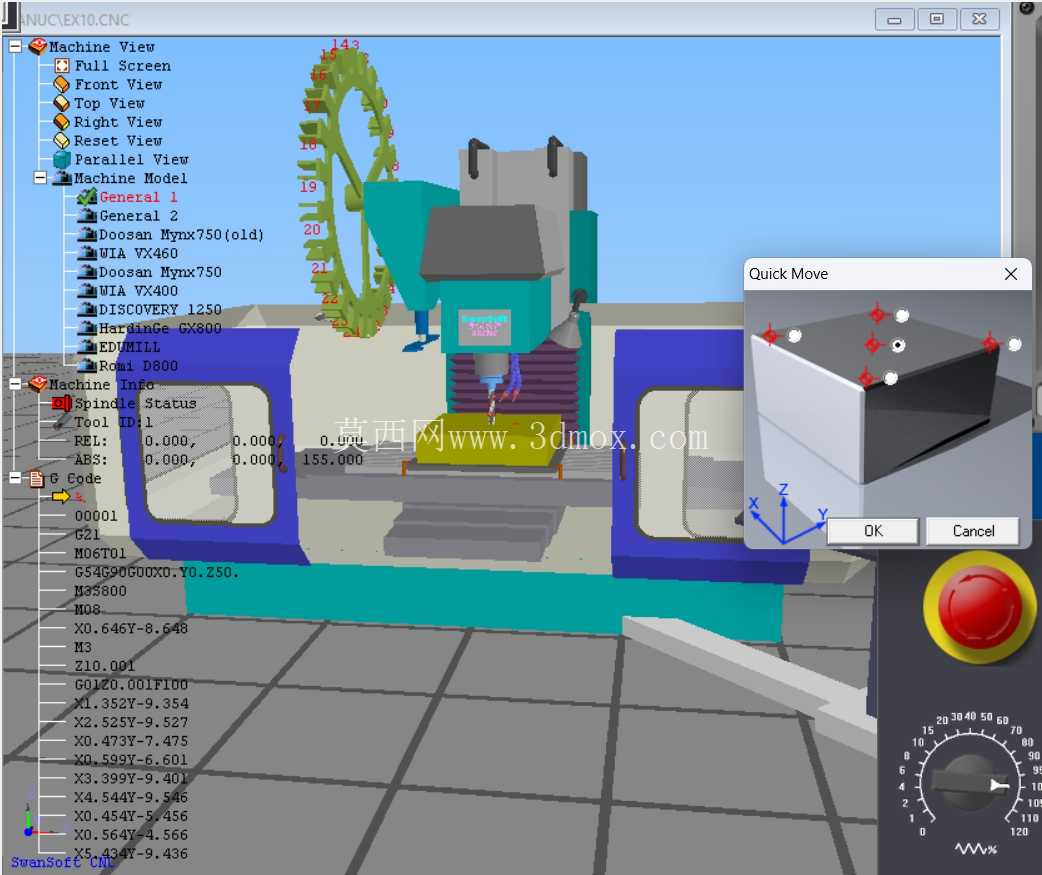

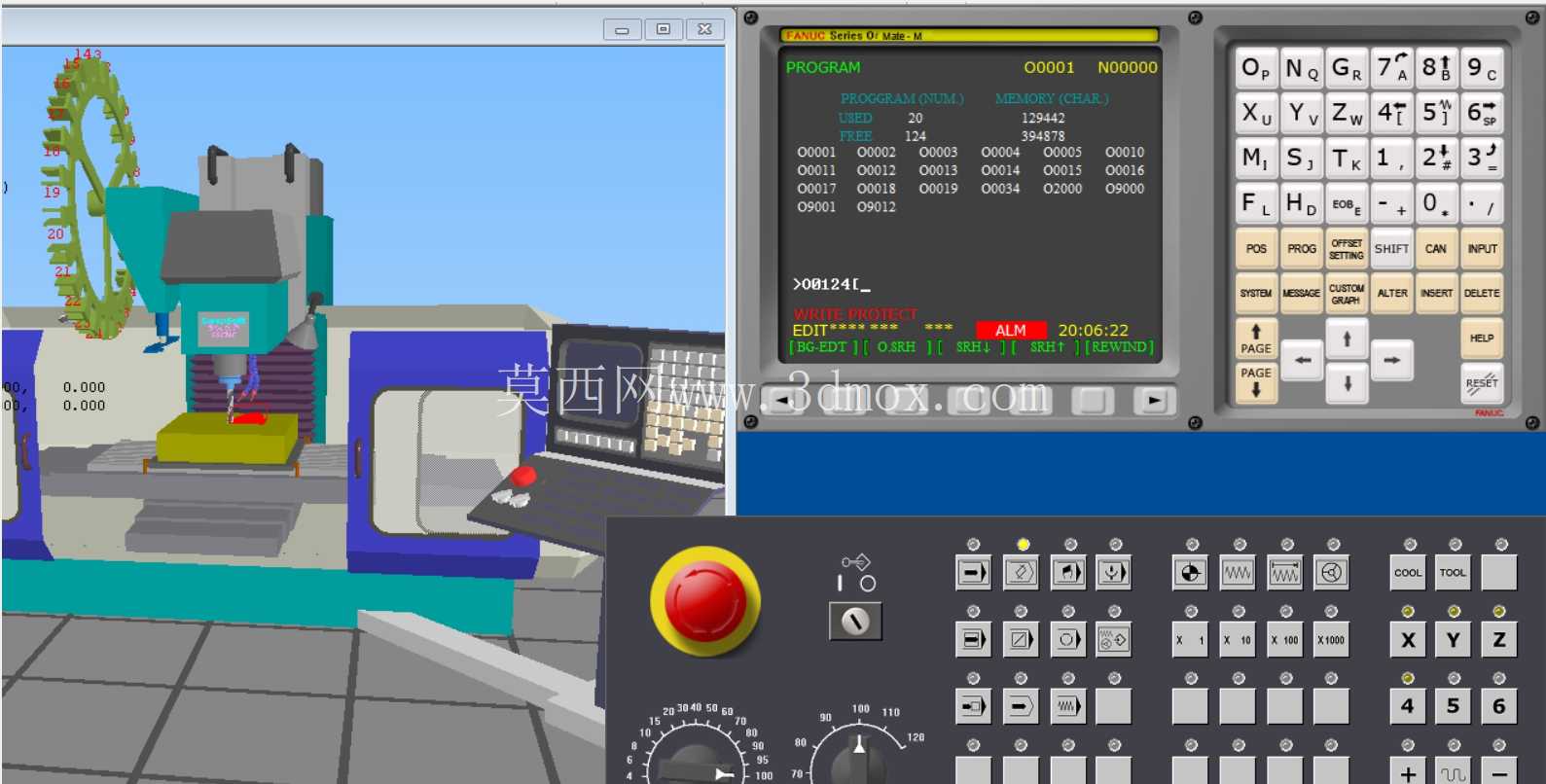

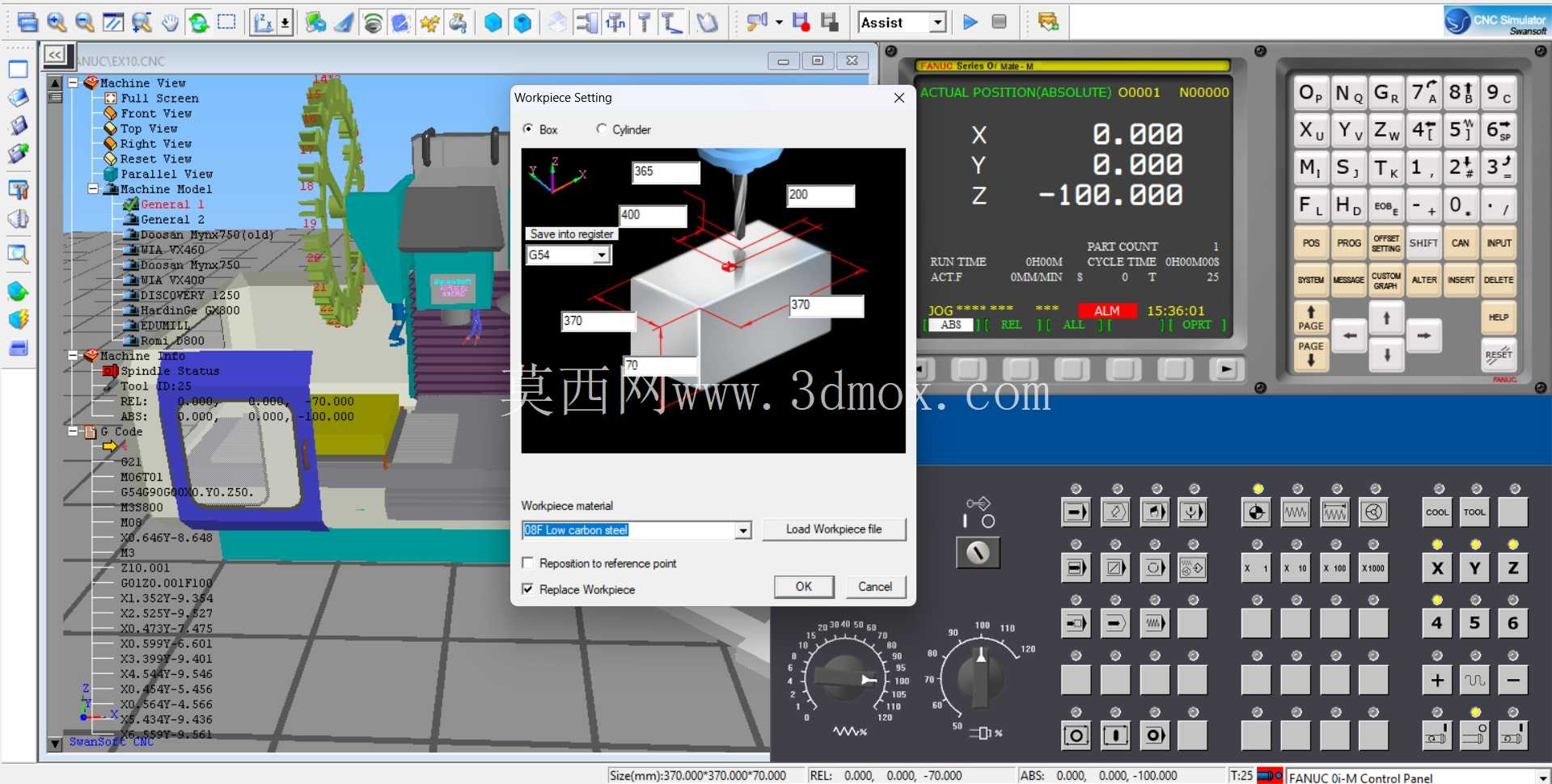

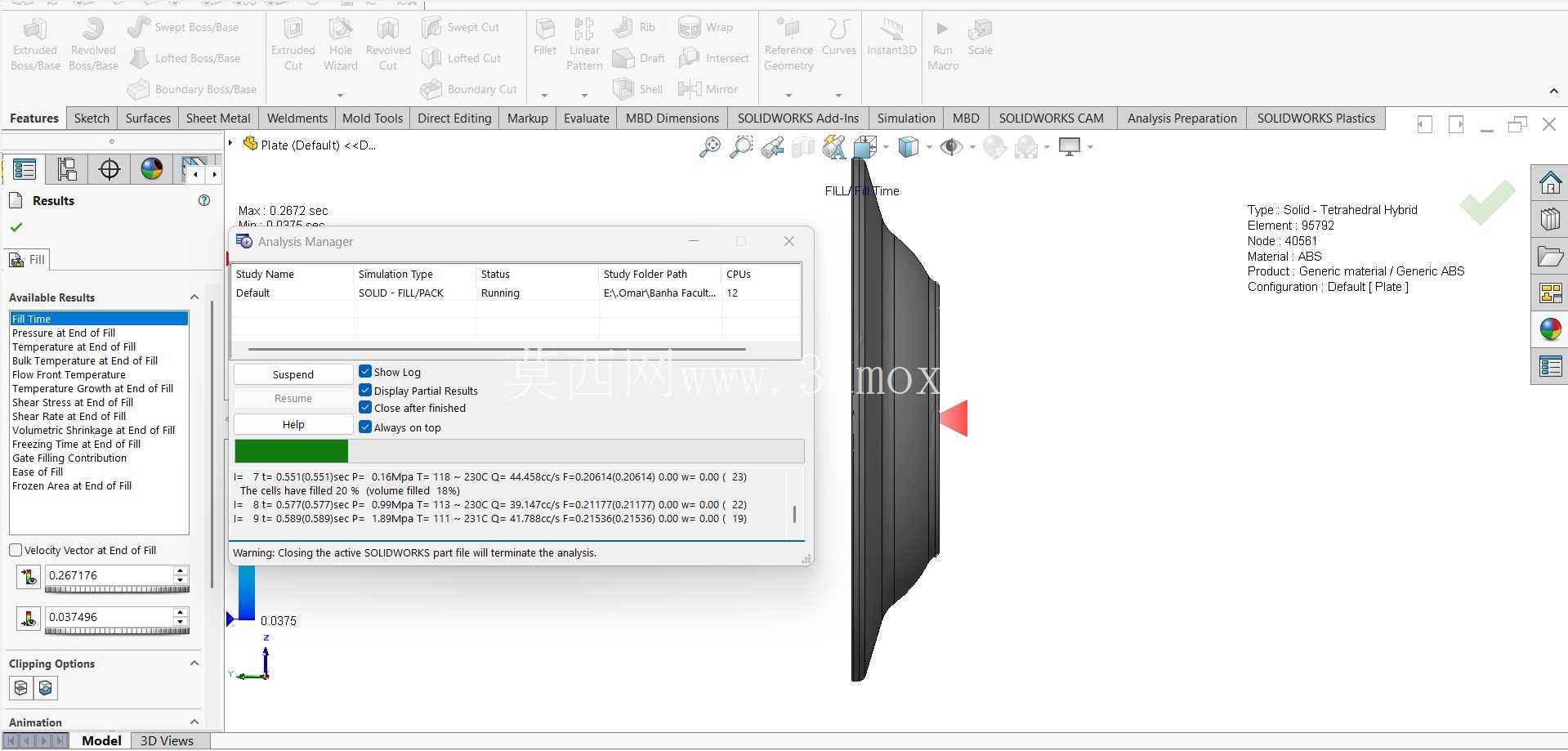

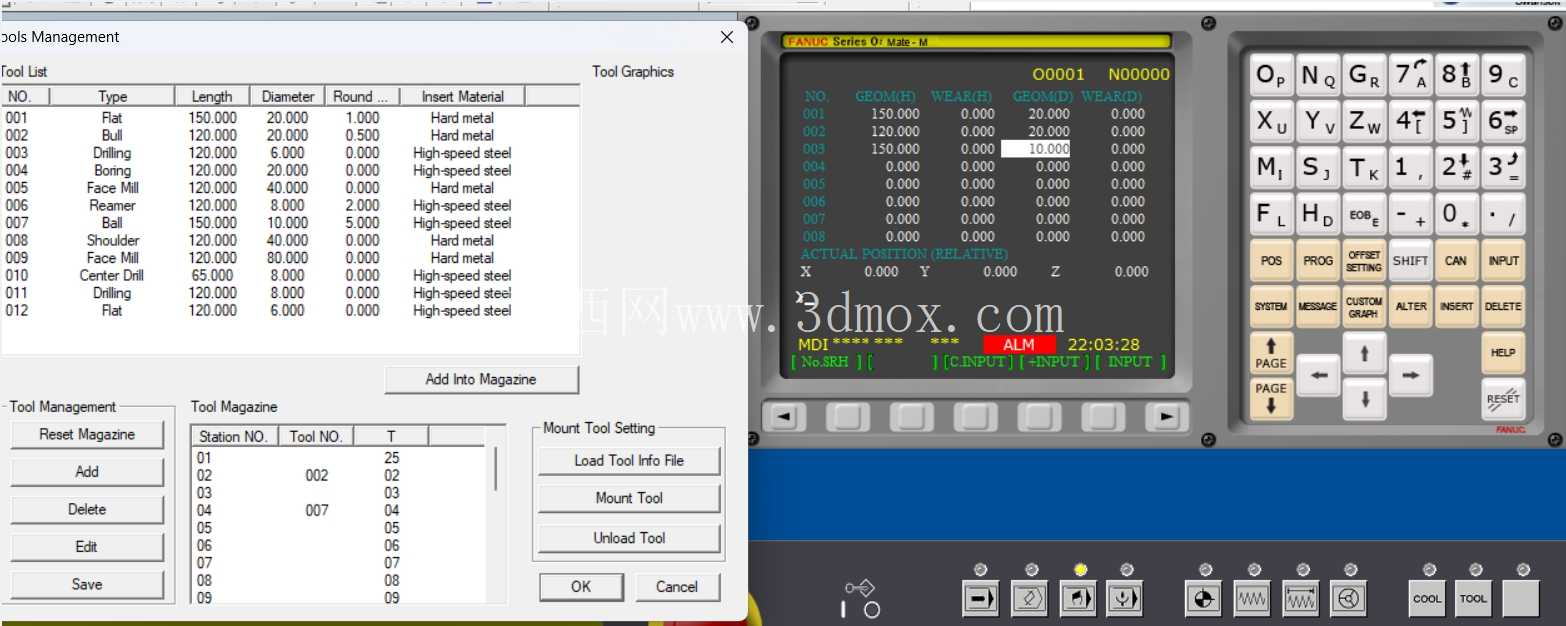

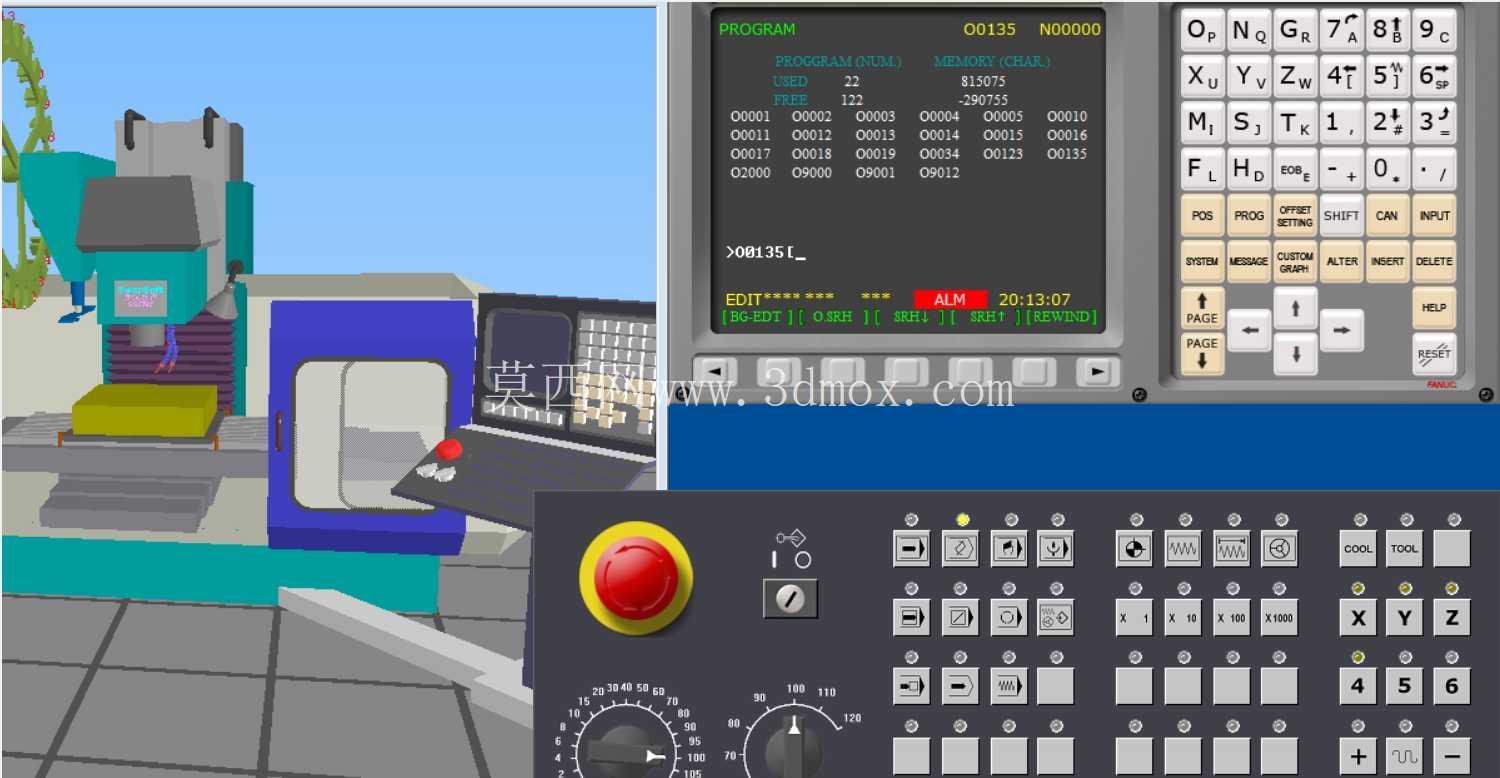

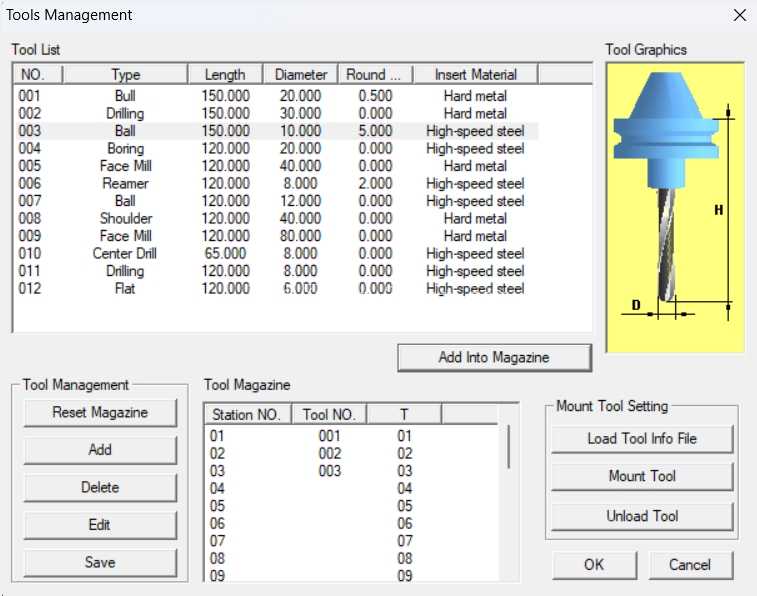

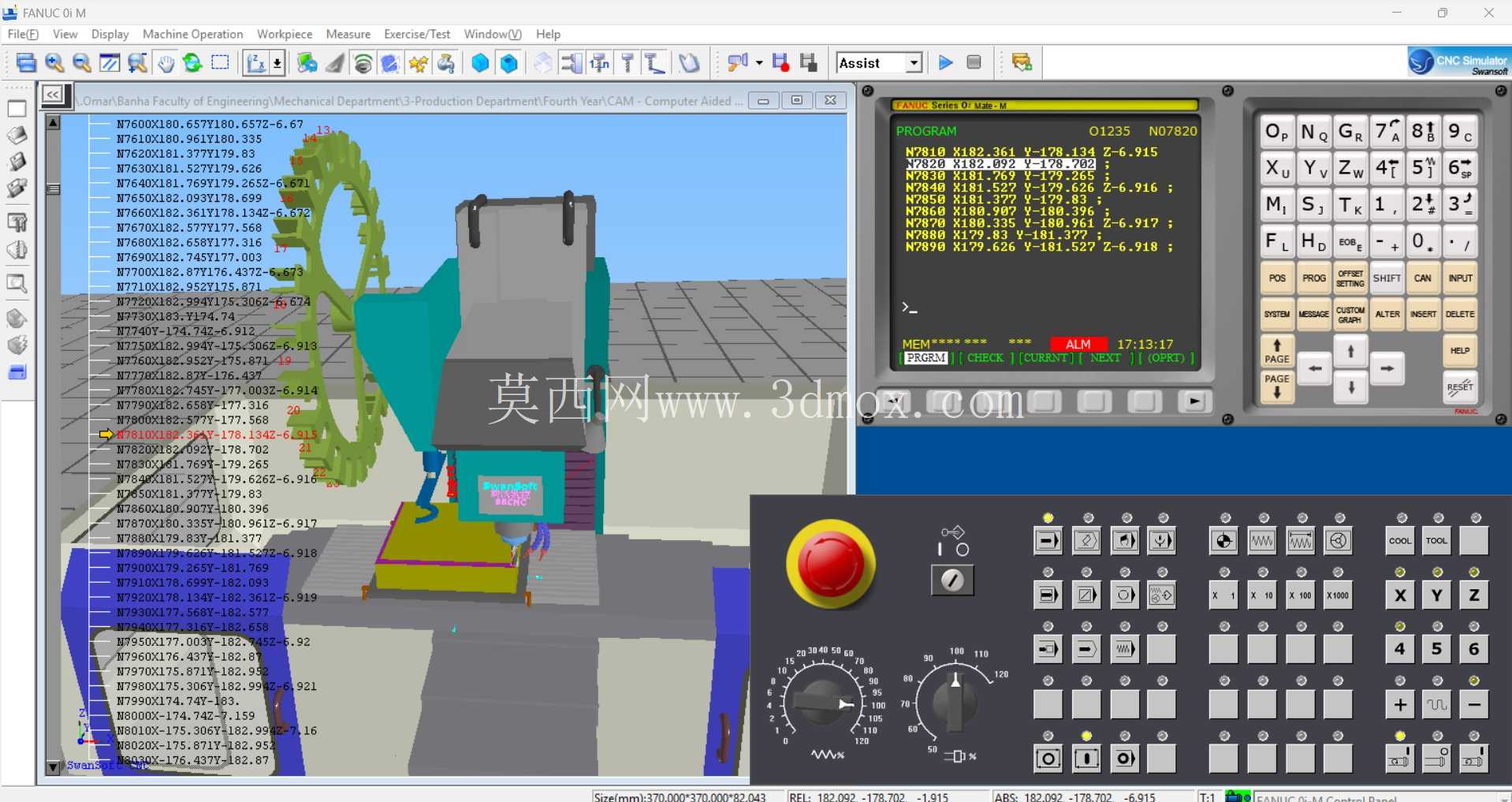

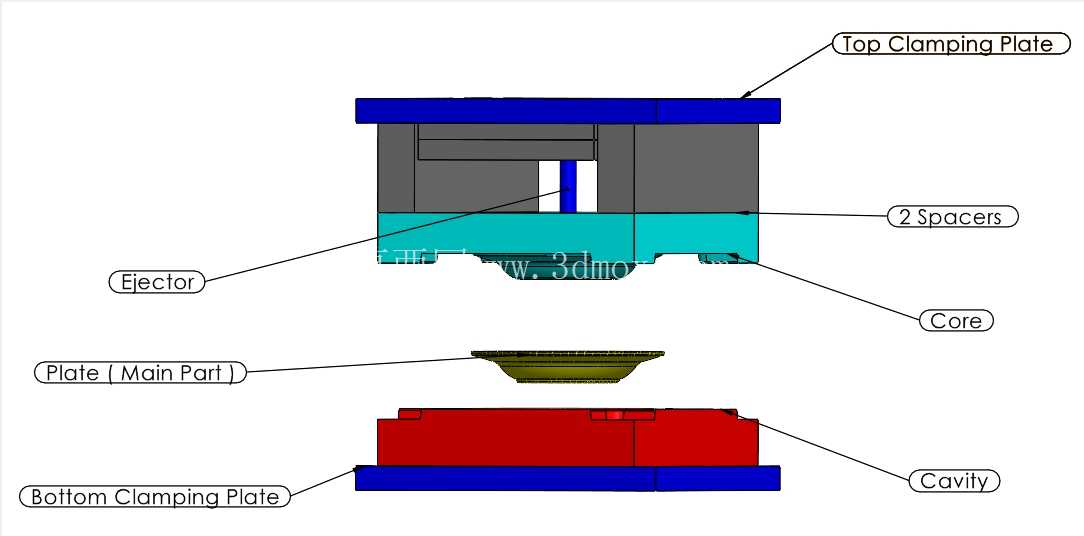

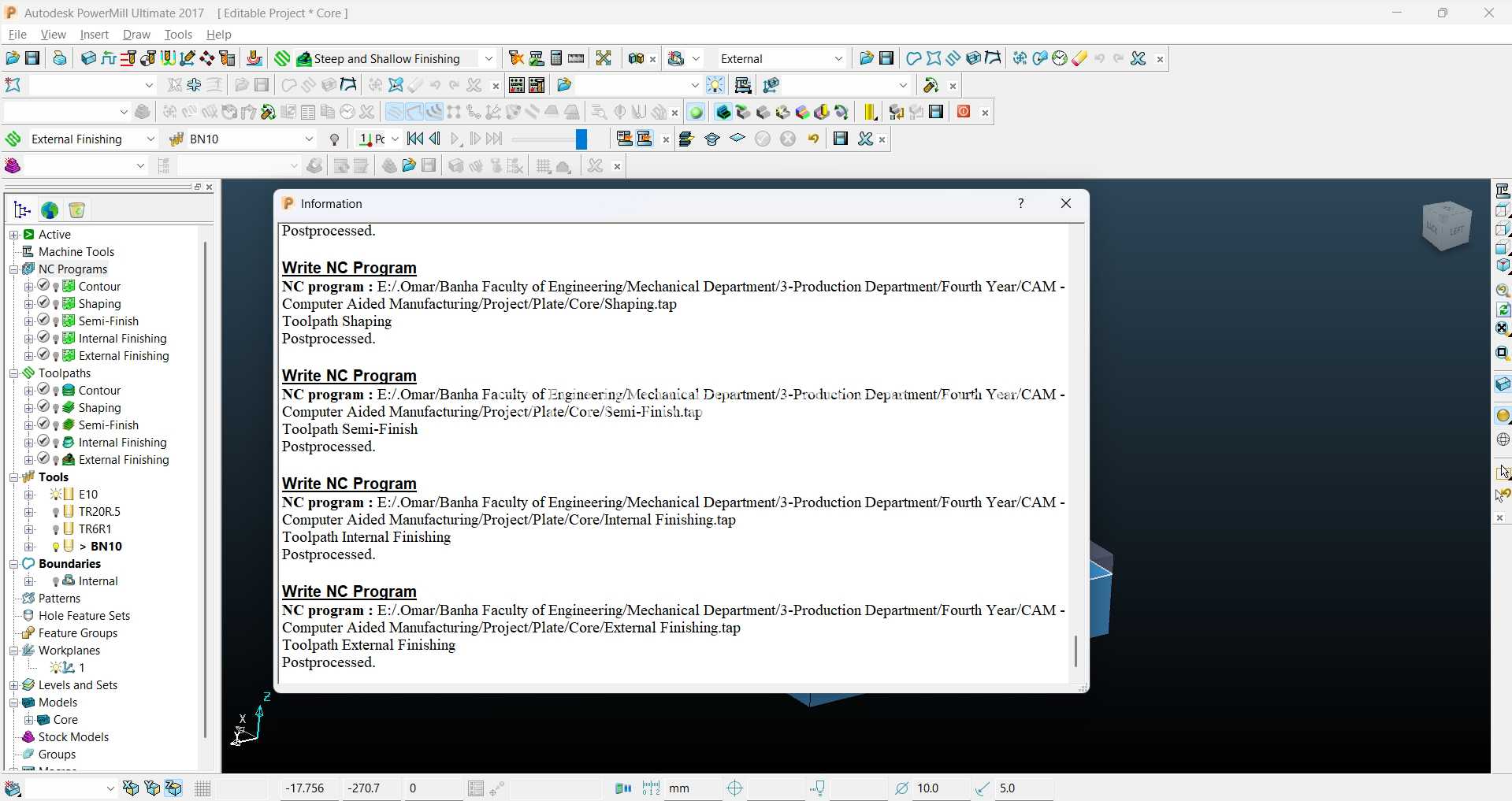

　　顶出机构的顶杆位置设置在型腔周边的非成型区域，顶出时受力均匀，不会在铸件表面留下明显的顶杆痕迹，同时顶杆的配合间隙控制在0.02mm以内，避免金属液窜入间隙产生飞边。在加工验证环节，通过虚拟加工仿真可以提前排查刀具与模架、夹具的碰撞风险，验证NC程序的走刀路径合理性，确认粗加工时的刀具负载在机床额定功率范围内，精加工时的刀具振刀风险可控，同时也能核算整个模具的加工时长，为生产排程提供准确的工时依据。这套模具的结构设计兼顾了加工工艺性与生产实用性，既减少了加工过程中的复杂工序，也能保证批量铸造生产时的铸件合格率，模架的标准化安装接口可以适配不同规格的铸造设备，不需要针对设备做额外的结构修改，缩短了模具的上线调试周期。
