这套行星轮系结构是动力传动场景里应用极广的减速增扭构型,日常在工业伺服传动、新能源车辆电驱桥、风电增速箱、工程机械行走驱动端都能见到同原理的结构落地。区别于普通定轴轮系的平行轴传动,这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典NGW构型,能在极小的安装空间内实现大传动比输出,同等减速比下体积仅为平行轴圆柱齿轮减速器的一半左右,重量也能降低40%以上,非常适合对安装空间、整机重量有严格限制的紧凑传动场景。

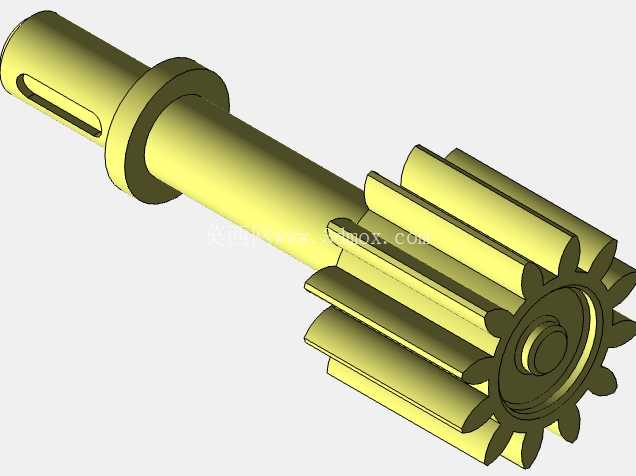

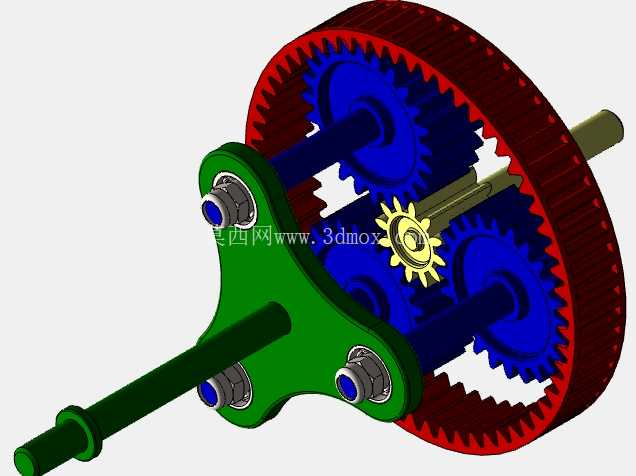

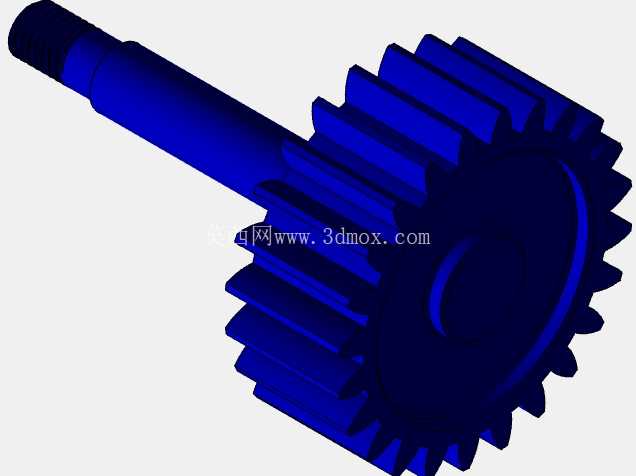

从结构组成来看,整套轮系包含外齿太阳轮、三个均匀周向布置的行星轮、固定内齿圈以及双侧支撑的行星架部件。太阳轮位于整套结构的中心轴线位置,与动力输入轴通过花键连接,输入轴的支撑轴承直接集成在行星架端盖位置,避免了额外的支撑座占用轴向空间。三个行星轮通过滚针轴承安装在行星架的定位销轴上,销轴与行星架本体采用过盈配合加骑缝销防转的固定方式,能承受大扭矩传递下的剪切载荷,行星轮同时与中心太阳轮、外侧固定内齿圈啮合,动力输入时太阳轮带动行星轮沿内齿圈做公转加自转的复合运动,最终通过行星架将低转速大扭矩的动力传递给输出轴。
设计这套结构时首先要考虑的是均载问题,三个行星轮如果存在加工或者装配误差,会导致载荷集中在单个行星轮上,轻则出现齿面点蚀、磨损过快的问题,重则直接断齿造成传动失效,因此建模时特意给行星轮销轴预留了微量浮动间隙,配合太阳轮的鼓形齿修形设计,能让三个行星轮在运转过程中自动调整啮合位置,实现载荷的均匀分配,实际工况下载荷不均匀系数能控制在1.15以内。齿形参数选择上,太阳轮与行星轮采用20度压力角的变位齿轮设计,太阳轮取正变位提升齿根弯曲强度,行星轮取负变位避免根切同时保证啮合侧隙在合理区间,内齿圈采用插齿加工对应的齿形参数,齿顶高系数取0.8以降低啮合干涉风险,所有齿轮的精度等级按6级精度建模,能满足中高速传动场景下的噪音、振动控制要求。

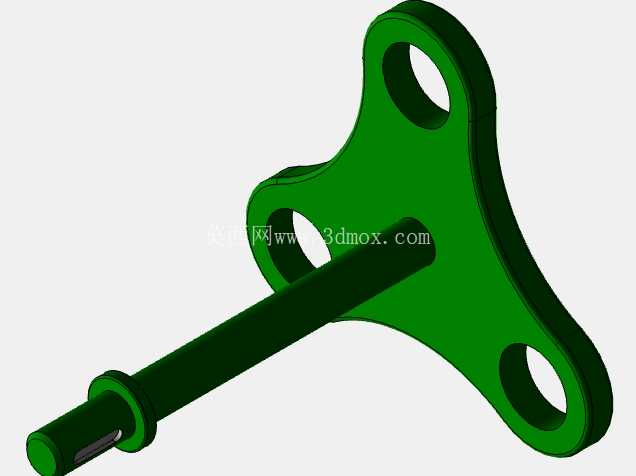

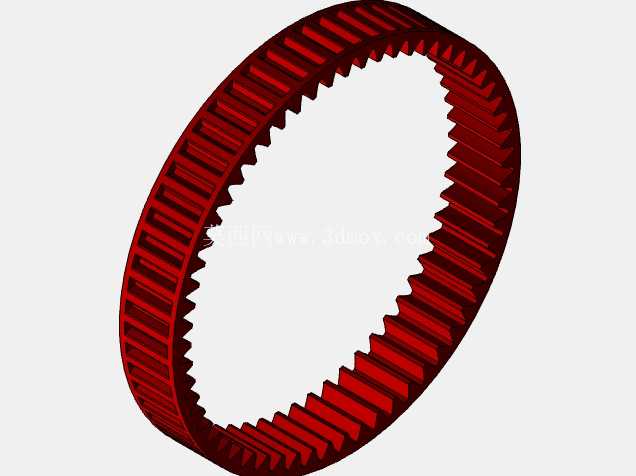

安装边界方面,整套轮系的径向最大尺寸为内齿圈的齿顶圆直径,内齿圈外圈设计有均匀分布的安装螺栓孔,可直接通过螺栓固定在设备的壳体安装面上,不需要额外的定位工装,安装止口与内齿圈外圆的同轴度公差控制在0.02mm以内,能保证装配后整套轮系的回转精度。轴向尺寸上,输入轴伸出端长度、输出轴伸出端长度都预留了标准的密封件安装槽位,可适配不同规格的骨架油封,防止传动腔体内的润滑油泄漏,同时避免外部粉尘、水汽进入啮合区域造成磨粒磨损。行星架采用双侧板整体式结构,相比悬臂销轴的行星架结构,整体刚性提升60%以上,能承受重载冲击工况下的变形量,销轴位置的平行度公差控制在0.01mm以内,避免行星轮运转过程中出现偏载导致的齿面偏磨问题。

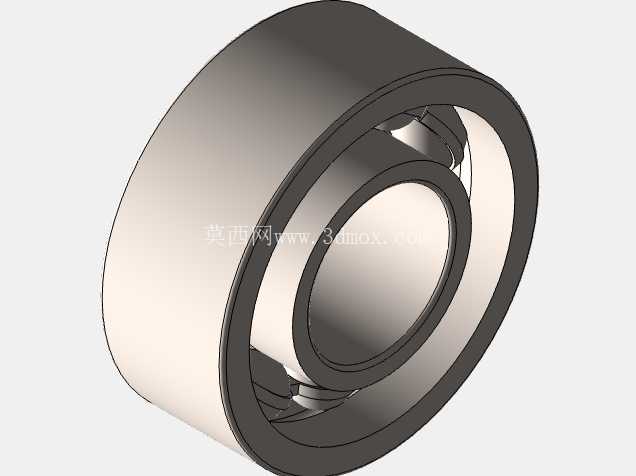

实际应用中,这套轮系可根据不同的传动比需求调整太阳轮、行星轮、内齿圈的齿数配比,传动比覆盖范围从3到12都能实现同安装尺寸下的适配,不需要改动外部安装接口就能满足不同设备的减速比需求,非常适合模块化的传动系统设计。润滑方式上,结构内部预留了充足的储油空间,可采用飞溅润滑或者强制喷油润滑,行星轮与销轴之间的滚针轴承位置设计有通油孔,运转时润滑油能通过通油孔进入轴承滚道位置,保证滚针与销轴之间的润滑充分,避免高速运转下出现轴承烧蚀的问题。整套结构的所有配合面都按机械设计手册的标准公差等级建模,轴与轴承的配合采用k6过渡配合,轴承座孔与轴承外圈的配合采用H7间隙配合,装配时不需要额外的修配就能满足装配精度要求,能有效降低生产装配环节的人工成本。
