仿生鹦鹉螺形渐开线啮合齿轮组件

这套仿生齿轮组件突破了常规圆形齿轮的传动形态限制，将鹦鹉螺的对数螺旋轮廓与渐开线圆柱齿轮的啮合特性结合，可应用在需要非均匀传动比、特殊空间运动轨迹输出的创意机械装置、科普展示教具、艺术化机械陈设以及特种小载荷传动场景中。不同于常规定传动比圆形齿轮的匀速输出特性，该组件在啮合过程中，两个螺旋轮廓的齿轮绕各自固定轴回转时，中心距会随啮合位置的螺旋半径变化产生周期性小幅波动，对应的输出转速也会呈现规律性的非线性变化，能够满足部分需要特定变速输出、且无需额外加装变速凸轮机构的紧凑安装场景。

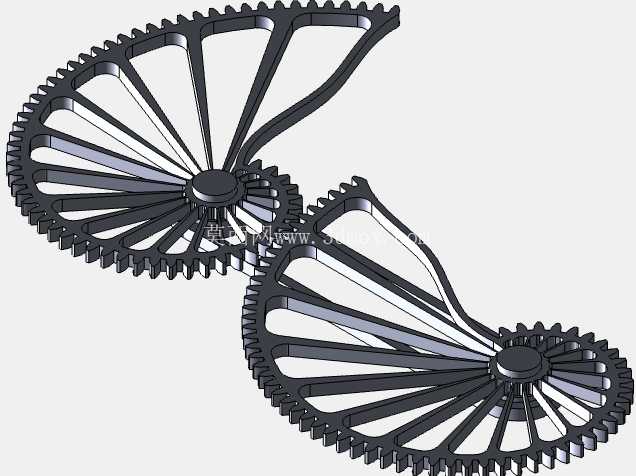

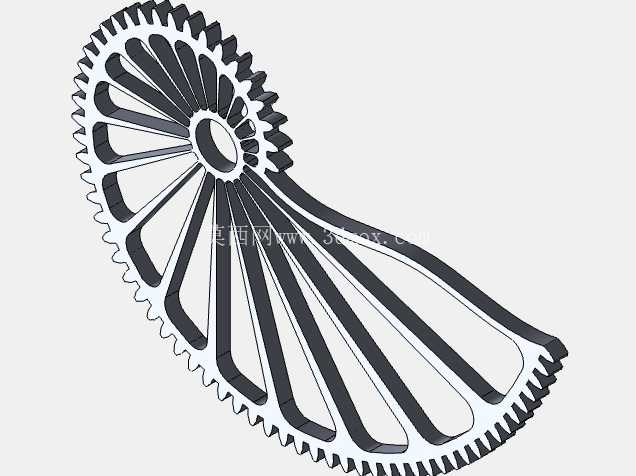

从设计逻辑来看，组件的齿形基准采用M20模数的渐开线正齿轮齿廓参数，在螺旋形的基体轮廓上沿法线方向阵列排布轮齿，设计阶段优先保证啮合区间内的轮齿重合度满足小载荷传动的基本要求，虽然在螺旋轮廓曲率变化较大的位置存在轻微的齿侧间隙波动，但经过实物原型验证，在3D打印制作的低转速、小扭矩工况下，啮合传动过程顺畅无卡滞，完全能够满足非动力重载场景的使用需求。两个齿轮的基体均采用辐条式镂空结构，在保证轮齿支撑刚度的前提下大幅降低了组件整体重量，辐条沿螺旋基体的径向均匀排布，既呼应了鹦鹉螺外壳的自然生长纹理，也避免了实心结构带来的材料浪费与转动惯量过大问题。

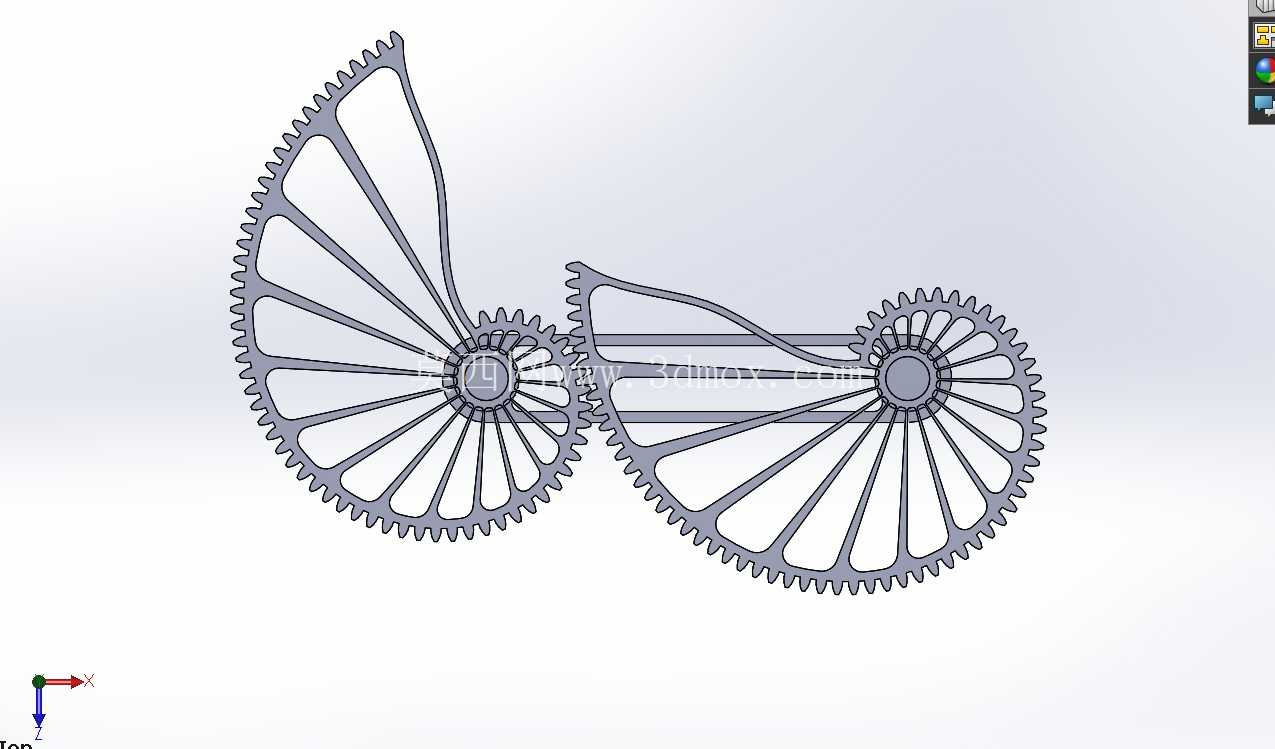

在安装边界层面，两个齿轮的回转中心位置需根据螺旋轮廓的基圆尺寸做定位，安装时需保证两轴的平行度公差控制在0.1mm以内，避免因轴系偏斜导致轮齿啮合卡滞；由于轮齿沿螺旋轮廓分布，组件的整体外轮廓在转动过程中会形成两个相互嵌套的螺旋形扫掠空间，设计配套安装机架时需预留足够的避让空间，避免转动过程中轮辐、轮齿与周边结构件发生干涉。实际应用中，该组件可直接搭配小型步进电机作为驱动源，用于动态艺术装置的运动输出结构，也可作为机械原理教学的具象演示教具，直观展示非圆齿轮的变速传动特性，相较于常规椭圆齿轮、偏心齿轮等非圆传动构件，鹦鹉螺造型的齿轮组件具备更强的视觉辨识度，在科普展示、文创机械领域有独特的应用优势。

从结构细节来看，每个齿轮的中心位置设计有标准的轴孔与键槽定位结构，可直接与对应直径的传动轴配合安装，无需额外做转接结构；轮齿的齿厚、齿高参数与同模数标准正齿轮保持一致，若后续需要提升承载能力，可直接在现有轮廓基础上调整齿面硬度、更换金属加工材质，无需重新调整啮合轮廓参数。需要注意的是，由于该结构属于非圆齿轮范畴，不适用于高转速、大扭矩的动力传动场景，在转速超过60r/min的工况下，螺旋轮廓带来的动平衡波动会产生明显的振动与噪音，更适合低转速、以展示功能为主、传递载荷较小的应用场景。在3D打印制作原型时，无需添加额外支撑结构即可完成轮齿与辐条部分的成型，打印完成后仅需对啮合齿面做轻微打磨去除打印层纹，即可实现顺畅的啮合传动，整体制作门槛较低，适合机械爱好者做结构验证与创意装置开发使用。
