这套正齿轮传动结构,在常规小型动力传输场景里的适配性很强,常见于低速轻载的手动操作机构、小型教具演示装置、简易进给传动单元中,核心作用是在固定腔体内完成固定传动比的扭矩与转速传递,不需要额外复杂的张紧结构,依靠齿轮本身的齿形啮合就能实现稳定的动力传输。从结构布局来看,整套传动组被半包围式的钣金壳体包裹,壳体的两个平行侧壁作为齿轮轴的安装基准面,安装时需要先确认两个轴孔的中心距公差,因为正齿轮啮合的中心距偏差会直接影响齿侧间隙,间隙过大会导致传动回程误差明显,反向转动时出现空程,间隙过小则会加剧齿面磨损,甚至在运转时出现卡滞。

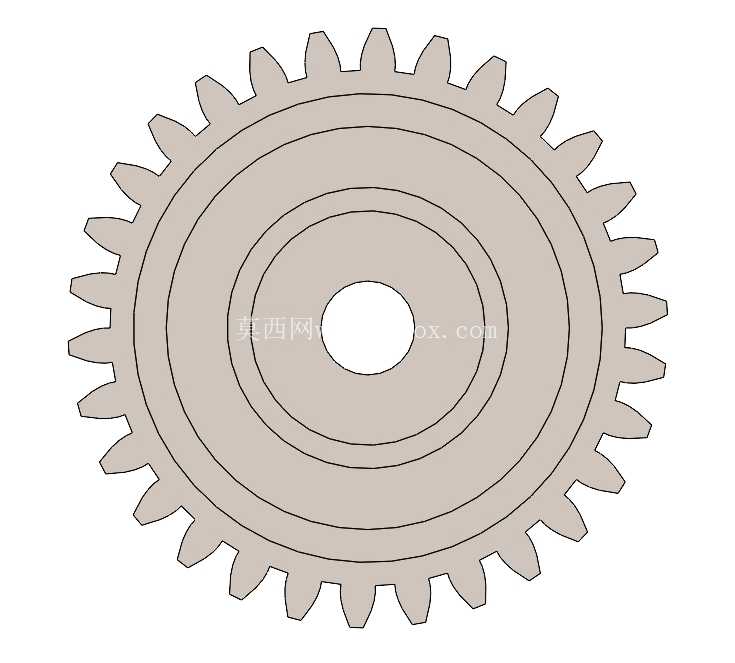

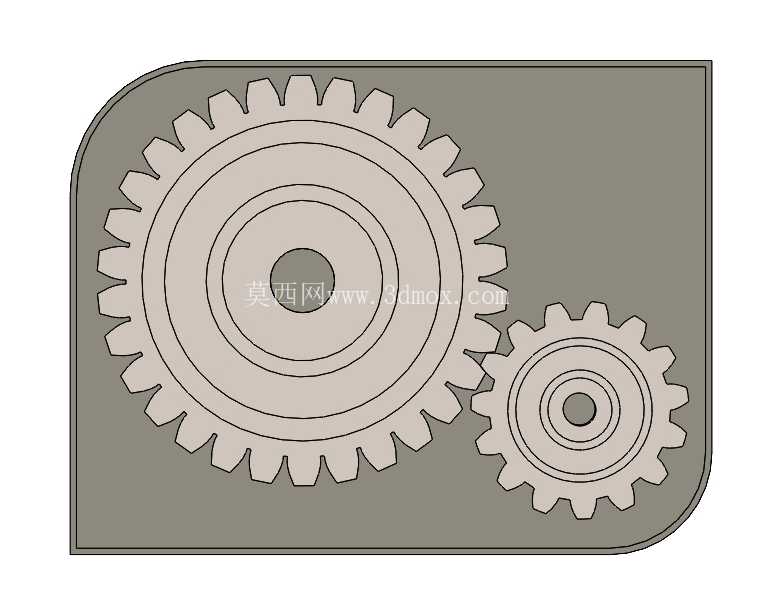

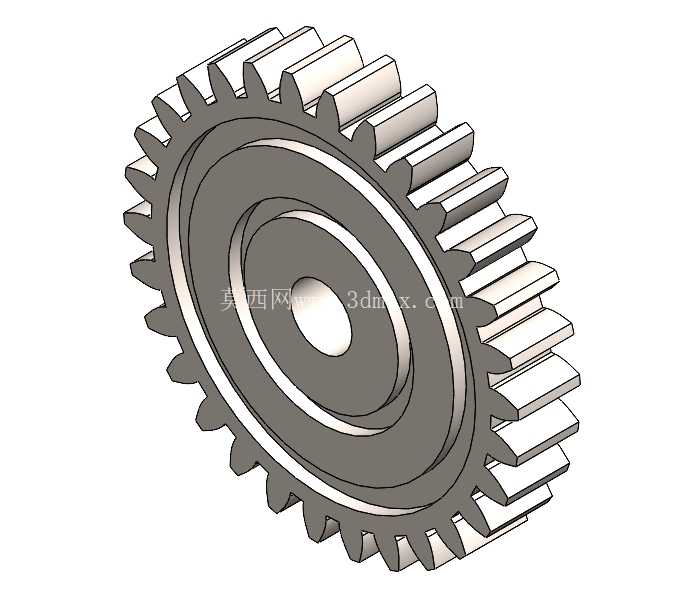

这套结构里主动小齿轮为15齿,从动大齿轮为30齿,传动比固定为2,也就是输入端转动两圈,输出端转动一圈,同时输出扭矩会放大一倍,这种定传动比的设计,适合对转速扭矩匹配有固定要求的场景,不需要调速结构就能实现稳定的动力转换。设计时首先要确认齿形参数,采用标准渐开线正齿形,齿向与齿轮轴线平行,加工时可以采用滚齿、插齿工艺,小批量打样也可以采用线切割加工齿形,不需要复杂的工装夹具。两个齿轮的轴孔与安装轴采用间隙配合,配合公差选H7/g6即可,既保证转动灵活,又不会出现过大的径向窜动,齿轮端面与壳体内壁之间要预留0.5到1毫米的间隙,避免加工误差导致齿轮运转时与壳体发生摩擦。

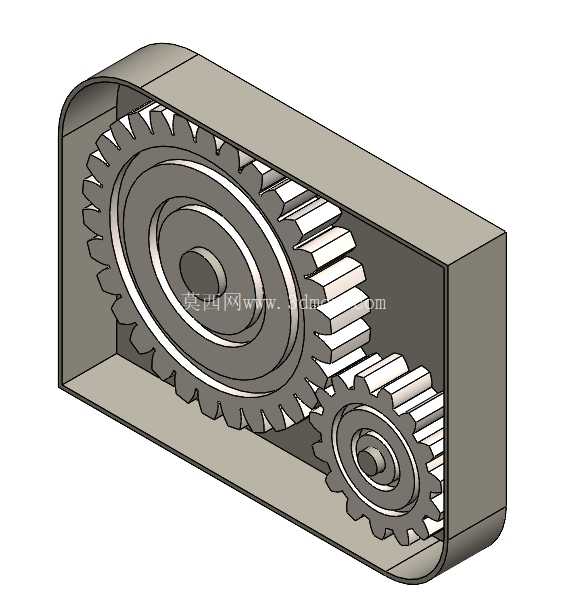

壳体采用折弯成型的钣金结构,边缘做圆角处理,既可以避免锐边划伤操作人员,也能提升壳体本身的结构刚度,防止安装轴孔受力后出现变形。安装边界方面,整套结构的外部轮廓由壳体尺寸决定,安装时需要预留出输入轴与输出轴的伸出空间,输入轴通常连接手动旋钮或者小型驱动电机,输出轴连接执行负载,两个轴的轴线保持平行,不允许出现偏角,否则会导致齿面接触不均匀,出现局部磨损加剧的问题。在实际使用中,这种开式半封闭的齿轮组需要定期涂抹润滑脂,因为壳体没有完全密封,灰尘容易进入啮合区域,润滑脂既可以减少齿面磨损,也能粘附部分灰尘,降低磨粒磨损的概率。齿宽的设计匹配壳体的内部宽度,两个齿轮的齿宽保持一致,啮合时齿向对齐,不会出现偏载。
从建模逻辑来看,先绘制两个齿轮的分度圆,确认中心距后再生成齿形,之后绘制齿轮的轮毂、轴孔、键槽等结构,最后绘制外部的保护壳体,建模时要注意干涉检查,确认齿轮转动过程中不会与壳体内壁、轴端挡圈等零件发生碰撞,尤其是齿轮齿顶圆与壳体内壁的间隙要控制在2毫米以上,避免加工误差导致运转干涉。这种齿轮组结构简单,维护方便,没有易损的复杂零件,只要齿形参数准确、安装精度达标,就能实现长时间的稳定运转,在很多简易传动场景里都能替代复杂的传动结构,降低整体的制造成本与维护难度。针对不同的负载场景,可以调整齿轮的模数,负载较大时选大模数齿轮,提升轮齿的抗弯强度,负载较小时选小模数齿轮,让传动更平稳,噪音更低。这套结构里的齿轮没有做变位设计,采用标准齿形,通用性强,替换配件时不需要单独定制,采用标准正齿轮配件即可完成更换,降低后期的维护成本。
