民用飞机前起落架系统结构与运动仿真设计

在民用干线、支线飞机的起降阶段，前起落架承担着机身前部载荷支撑、地面滑行转向、着陆冲击缓冲的核心功能，是飞机起降系统中不可或缺的关键部件，其结构可靠性直接决定飞机地面操作的安全性与起降阶段的平稳性。不同于主起落架承担大部分机身着陆载荷的设计定位，前起落架的载荷占比约为整机着陆载荷的10%-15%，但需要兼顾地面滑行时的方向控制功能，因此在结构布局上采用了双轮并列的配置，既可以降低单个轮胎的地面压强，适应不同等级跑道的承压要求，也能在单轮出现爆胎等极端工况下保留基本的滑行支撑能力，避免机头直接触地引发严重事故。

从结构组成来看，该前起落架的核心承载部件为油气式缓冲支柱，支柱上段设计有与机身承力框连接的铰接耳片，耳片位置经过载荷路径优化，将地面传递的冲击载荷直接分散到机身纵向与横向承力结构上，避免局部应力集中引发结构疲劳。支柱外筒上集成了两个对称布置的锁耳与收放作动筒连接座，分别对应起落架放下锁止、收放驱动的安装接口，安装座的位置经过运动学校核，保证收放过程中作动筒的推力行程与起落架转动角度匹配，不会出现死点或者结构干涉问题。支柱下段与轮轴结构一体化设计，轮轴上安装双轮组件，每个轮胎配套独立的轮毂与刹车安装座，前起落架的刹车功能主要用于地面滑行时的减速制动，以及停机状态下的轮档锁止配合，制动扭矩远小于主起落架的刹车结构。

在运动功能设计上，该模型完整还原了前起落架的全行程运动逻辑，包括着陆冲击时的缓冲支柱压缩行程、地面滑行时的前轮转向行程、以及起降阶段的收放转动行程。缓冲支柱的压缩行程设计匹配飞机最大着陆重量下的冲击能量吸收要求，内部的油孔阻尼与氮气弹簧刚度经过匹配调校，在硬着陆工况下可以将冲击载荷以近似线性的方式传递到机身，避免峰值载荷超出机身结构的承受阈值；前轮转向通过转向作动筒驱动支柱下段的旋转衬套实现，转向角度范围覆盖±60度，满足地面滑行时的小半径转弯需求，转向机构的传动间隙控制在极小范围内，避免高速滑行时出现前轮摆振问题；收放机构的运动轨迹经过反复校核，收放过程中机轮、支柱与机身轮舱的周边结构保持足够的安全间隙，收起到位后由上位锁自动锁止，放下到位后由下位锁承担着陆时的冲击载荷，不会出现意外收放的风险。

从安装边界来看，该前起落架的上部铰接点位于机身驾驶舱下方的前承力框位置，收放时绕铰接点向前转动收入机头下部的轮舱内，轮舱的内部轮廓完全匹配起落架收起后的外轮廓，不会占用额外的航电设备或者行李舱空间。轮距设计参考同级别机型的地面滑跑稳定性要求，双轮中心距与前起落架整体高度的比值控制在合理区间，既避免地面滑行时出现侧翻风险，也不会因为轮距过大导致轮舱开口过宽影响机身结构强度。轮胎尺寸的选择兼顾了跑道适应性与缓冲能力，轮胎充气后的外径与缓冲支柱的最大压缩行程匹配，保证在最大压缩状态下轮胎不会与支柱外筒或者轮舱结构发生摩擦。

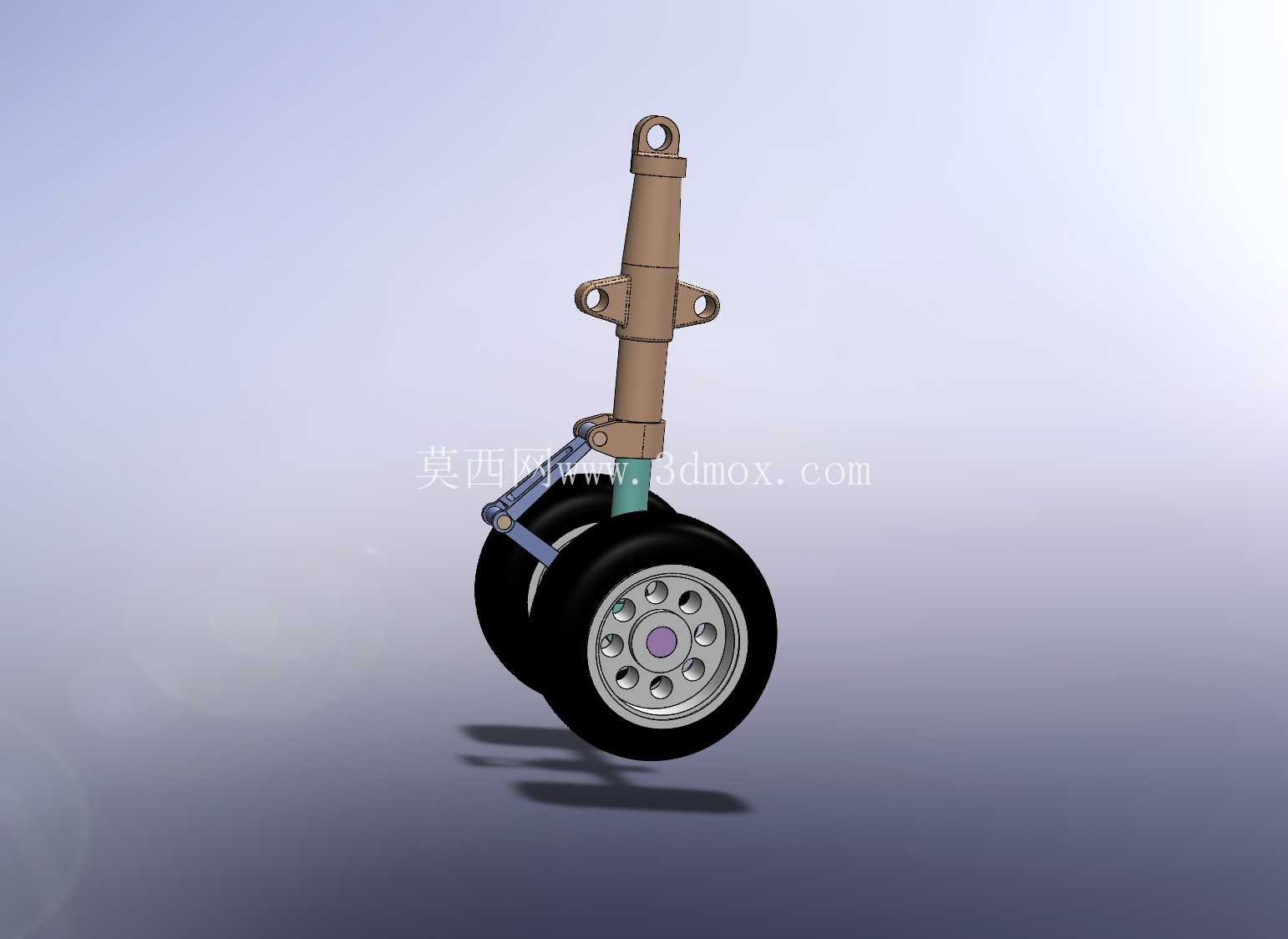

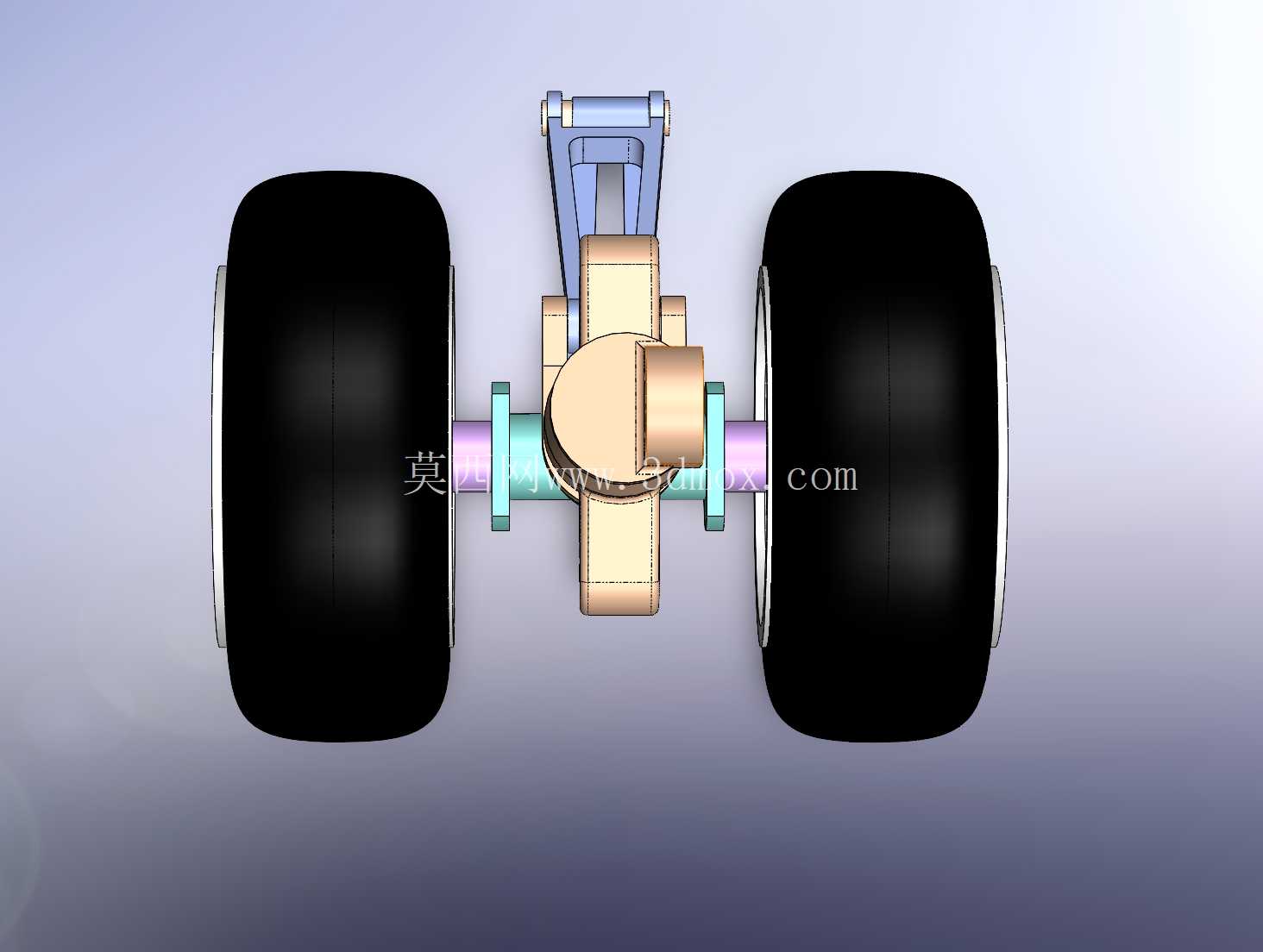

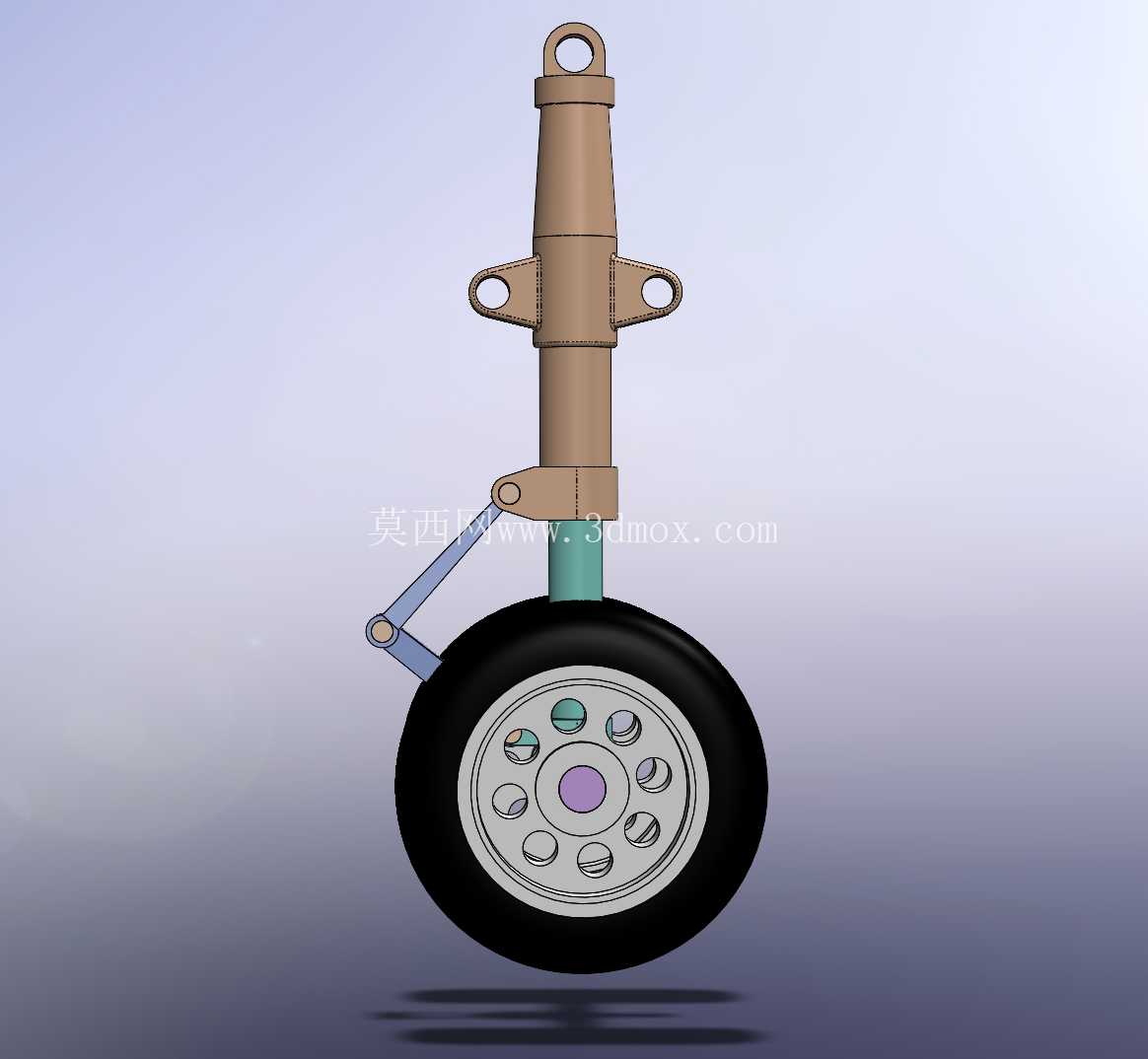

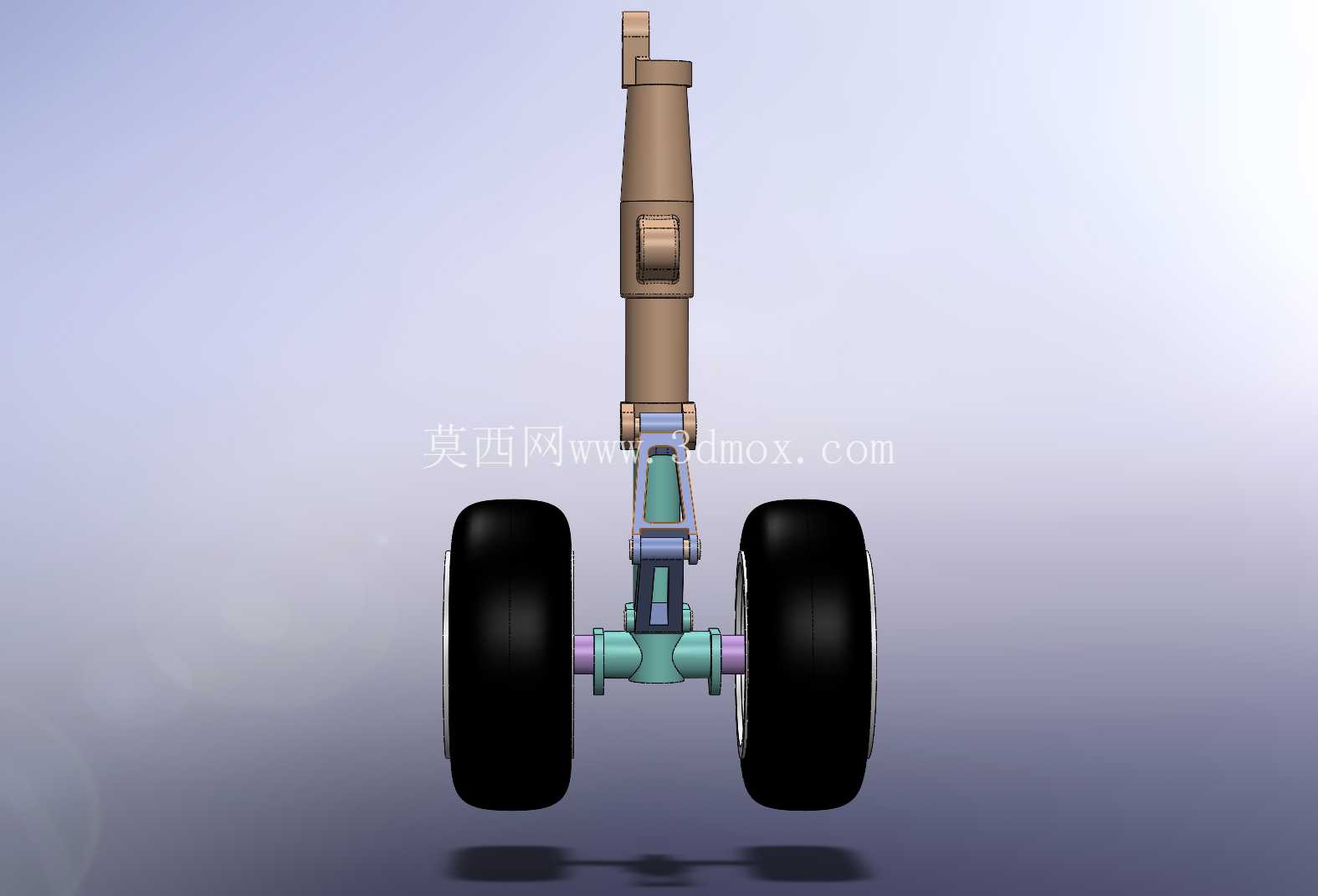

在三维建模过程中，所有部件的配合关系完全按照实际装配要求设定，铰接位置的转动副、缓冲支柱的移动副、转向机构的传动副都添加了对应的运动约束，可以直接进行运动学仿真，模拟不同工况下的部件运动轨迹，验证结构干涉情况与作动行程是否满足设计要求。各承力部件的壁厚、加强筋位置都参考航空结构件的设计规范，在保证强度的前提下尽可能降低结构重量，比如缓冲支柱外筒采用高强度铝合金锻件加工，轮轴采用超高强度钢材料，非承力的整流罩、护板等部件采用复合材料设计，有效控制起落架的整体重量。对于结构设计从业者来说，该模型可以作为前起落架结构布局、运动机构设计的参考样本，理解航空起落架设计中载荷传递、运动校核、安装边界匹配的核心逻辑，也可以在此基础上针对不同吨位的机型调整参数，衍生出适配不同机型的前起落架设计方案。
