三叶片水平轴风力发电整机结构设计

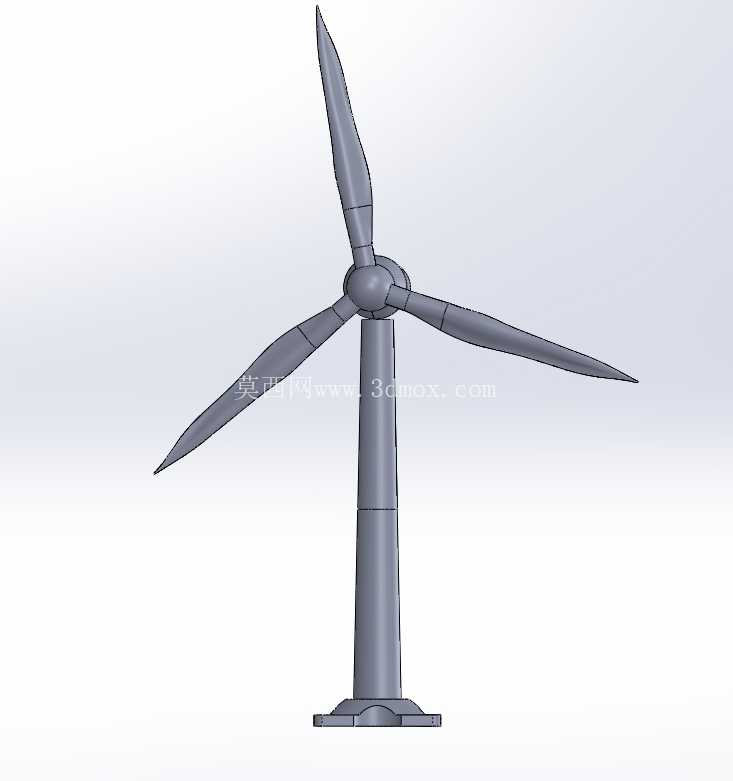

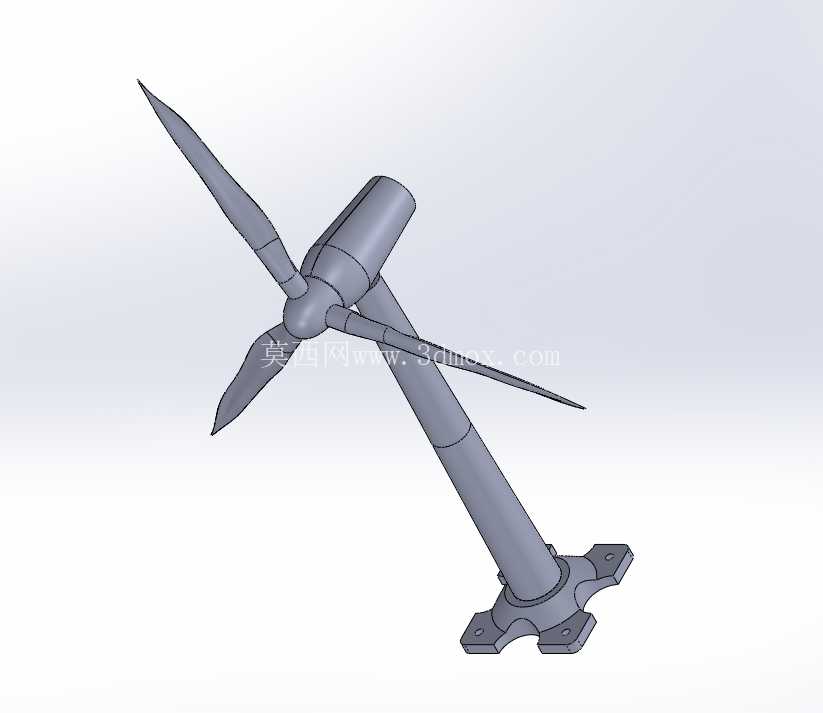

在陆上集中式风场、沿海分布式风电项目、偏远离网供电站点的实际选型场景中，水平轴风力发电机组始终是主流应用方案，这类设备的核心作用是将流经叶片扫掠面的空气动能转化为旋转机械能，再通过机舱内的传动链带动发电机完成电能输出，是当前可再生能源供电体系中装机占比最高的装备类型之一。这套三维结构完整覆盖了机组从风轮捕捉风能到塔架承载传力的全部核心部件，没有做过度的结构简化，每一处连接关系都对应实际工程中的装配逻辑，能直接用于结构原理演示、部件受力分析前期参考、教学实训场景的装配拆解练习。

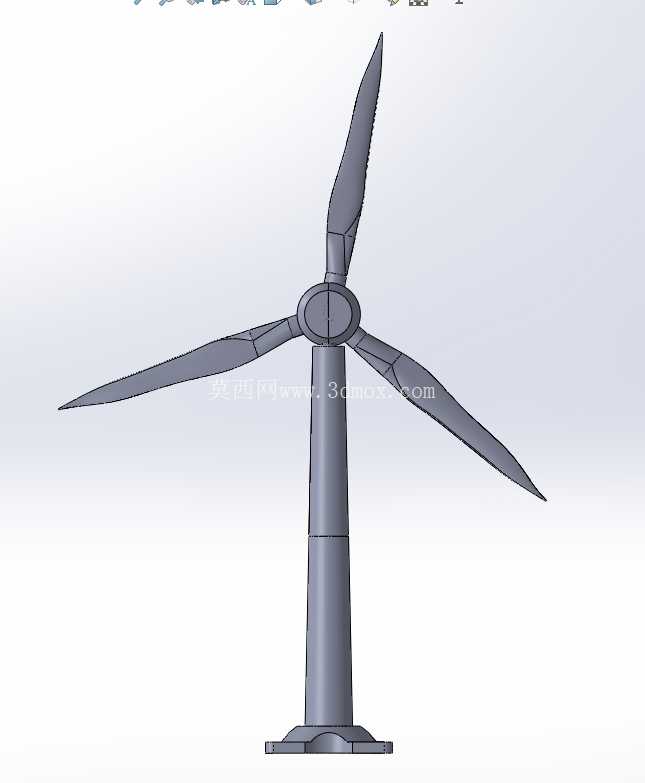

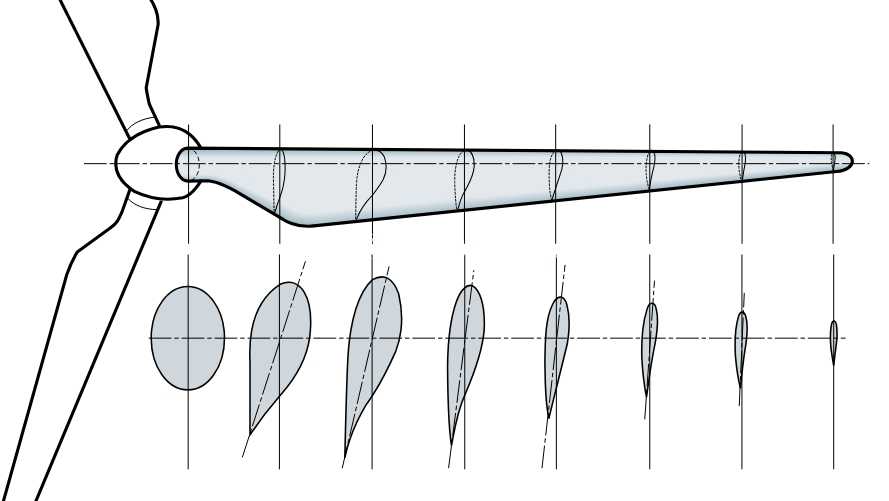

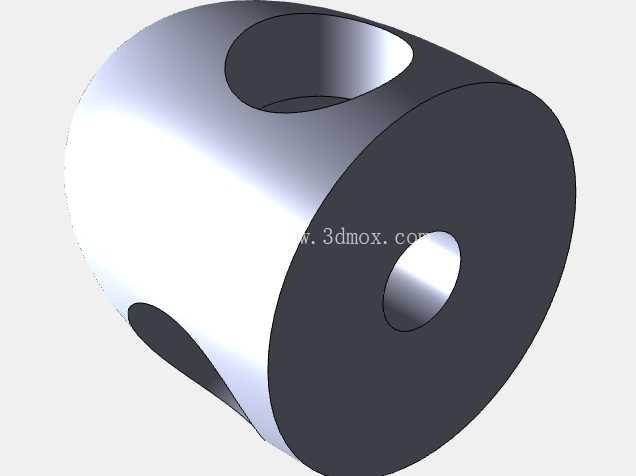

从功能实现逻辑来看，三叶片的风轮构型是经过大量工程验证的最优选择，相比双叶片或多叶片方案，三叶片的动平衡特性更好，运行过程中对塔架的交变冲击载荷更小，叶片翼型采用高升阻比的气动外形，在额定风速区间内可以保持较高的风能捕获效率，叶片根部与轮毂的连接采用法兰式铰接结构，预留了变桨轴承的安装位置，实际运行中可以根据实时风速调整叶片桨距角，在低风速段增大攻角提升启动力矩，在高风速段减小攻角限制输出功率，避免机组过载。轮毂作为连接三片叶片的核心承载部件，采用球墨铸铁的实体构型设计，内部预留了变桨驱动机构的安装空间，所有受力筋的布置都沿着叶片载荷的传递路径走向，能将叶片传递来的气动载荷均匀传导到主轴位置，避免局部应力集中导致的结构失效。

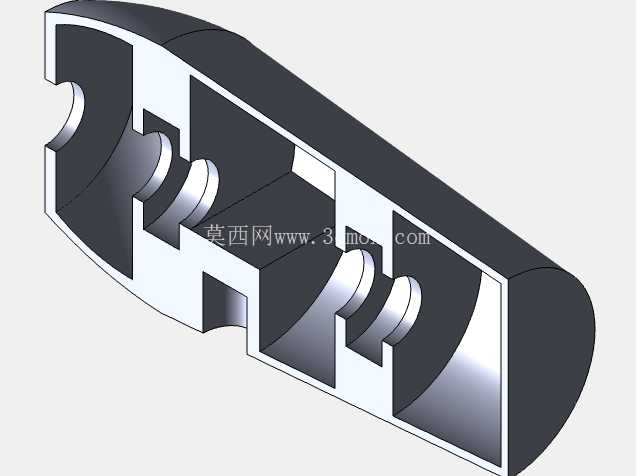

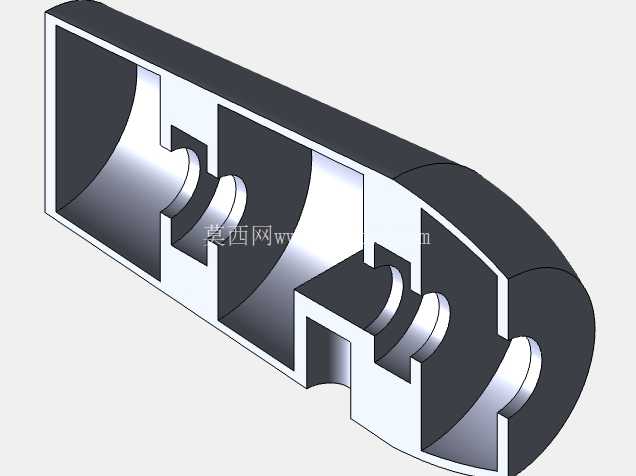

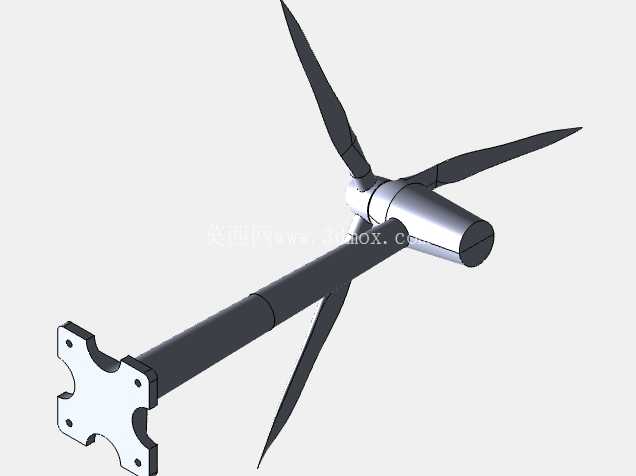

机舱部分集成了主轴、主轴承座、齿轮箱安装位、发电机安装基座等核心结构，整体采用框架式承载设计，底部与偏航轴承的连接法兰做了加厚处理，偏航系统的安装位置预留了足够的维护操作空间，实际运行中偏航系统可以根据风向传感器的信号带动机舱整体旋转，始终让风轮扫掠面正对来流方向，最大化风能捕获效率。塔架部分采用分段式锥筒结构，从底部基础法兰到顶部机舱连接法兰，筒壁厚度沿着高度方向逐步递减，既符合载荷从上到下逐步累积的受力特点，又能尽可能控制塔架自身重量，降低基础施工的载荷要求，塔架内部预留了爬梯、电缆桥架的安装空间，每段塔架之间的法兰连接孔位都做了同轴度对齐设计，现场安装时可以快速完成法兰对接，减少高空作业的时长。

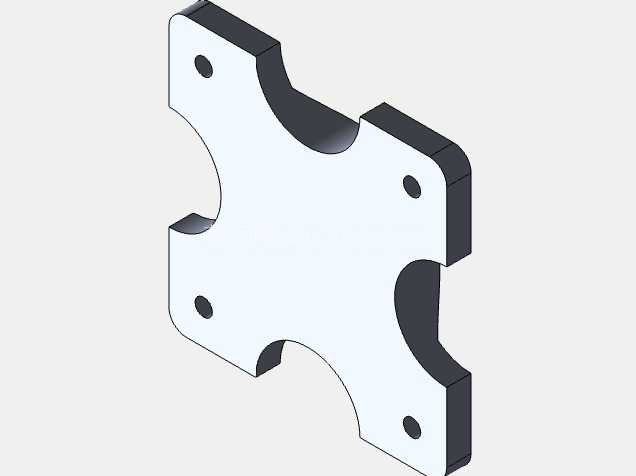

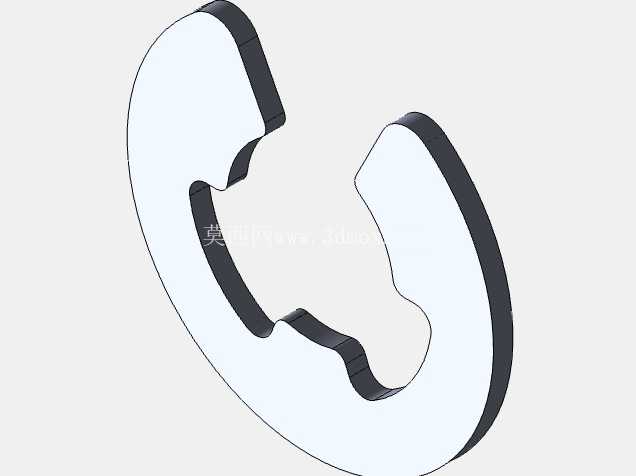

在安装边界的设计考量上，这套结构的底部安装法兰采用环形布置的地脚螺栓连接方案，法兰直径、螺栓孔间距都符合陆上兆瓦级以下分布式风机的基础安装规范，基础施工时只要按照法兰的孔位尺寸预留地脚螺栓预埋位置，就能完成整机的底部固定，不需要额外做适配性的结构修改。风轮的扫掠直径与塔架高度的比例经过合理匹配，运行过程中叶片叶尖与塔架的最小净距离满足安全间隙要求，不会出现叶片变形后碰擦塔架的风险。整机的重心位置沿着塔架中心轴线分布，偏航旋转过程中不会出现偏载力矩过大的问题，能有效降低偏航驱动系统的负载，延长偏航轴承的使用寿命。

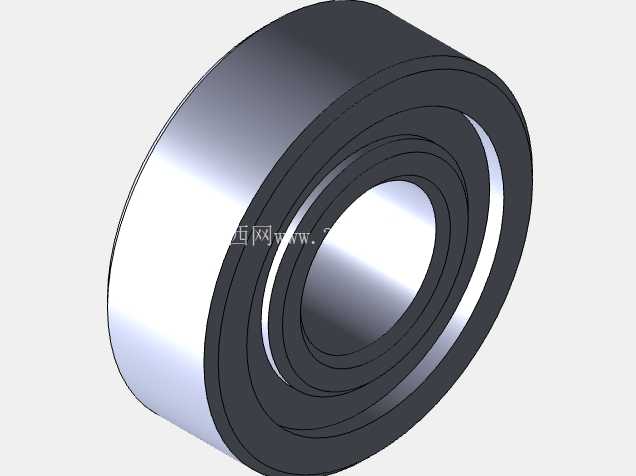

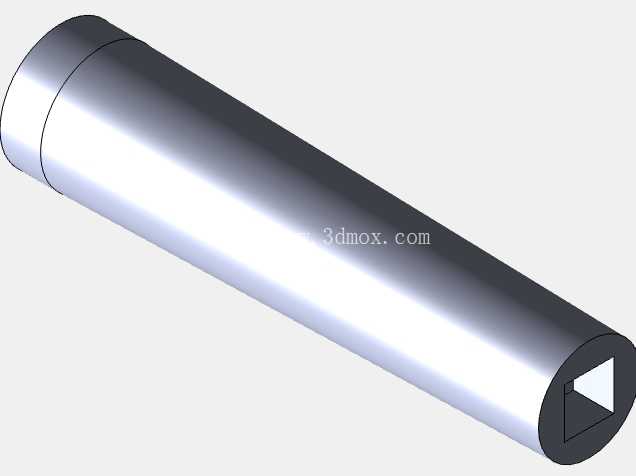

从设计思路的角度来说，这套结构没有追求过于激进的参数指标，所有部件的尺寸比例、连接方式都参考了实际量产机型的成熟方案，没有为了视觉效果做违背工程逻辑的夸张设计，比如叶片的扭角从根部到叶尖逐步变化，符合不同叶尖速比下的气动攻角要求，轮毂的外形采用流线型导流罩设计，能减少风轮后方的湍流扰动，降低气动噪声。主轴采用阶梯轴的结构形式，轴肩位置都做了圆角过渡处理，对应主轴承、密封件、联轴器的安装位置都预留了轴段长度，装配时可以按照工艺顺序依次完成部件压装，不会出现干涉问题。塔架底部的检修门开口位置做了加强筋补强，避免开口导致的筒壁局部刚度下降，影响整体承载能力。

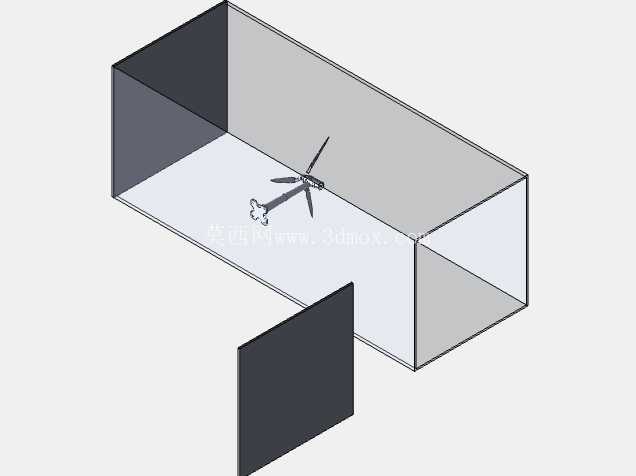

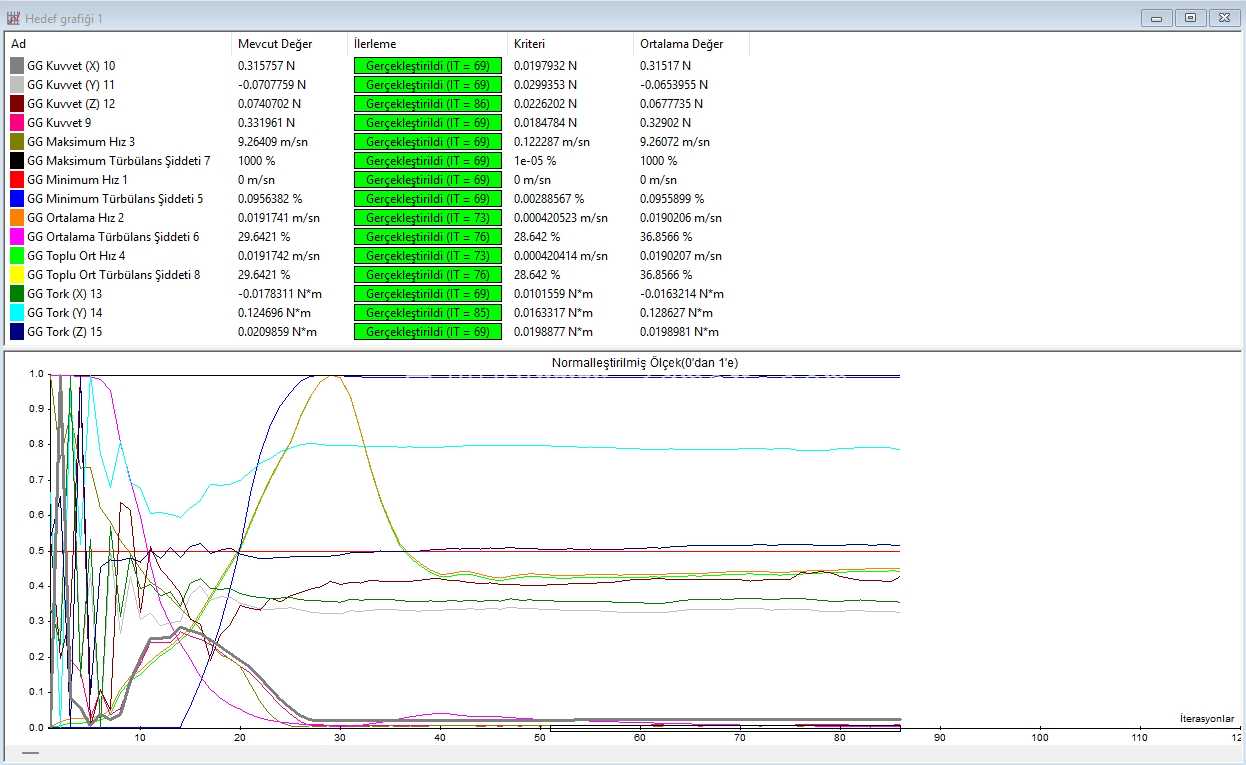

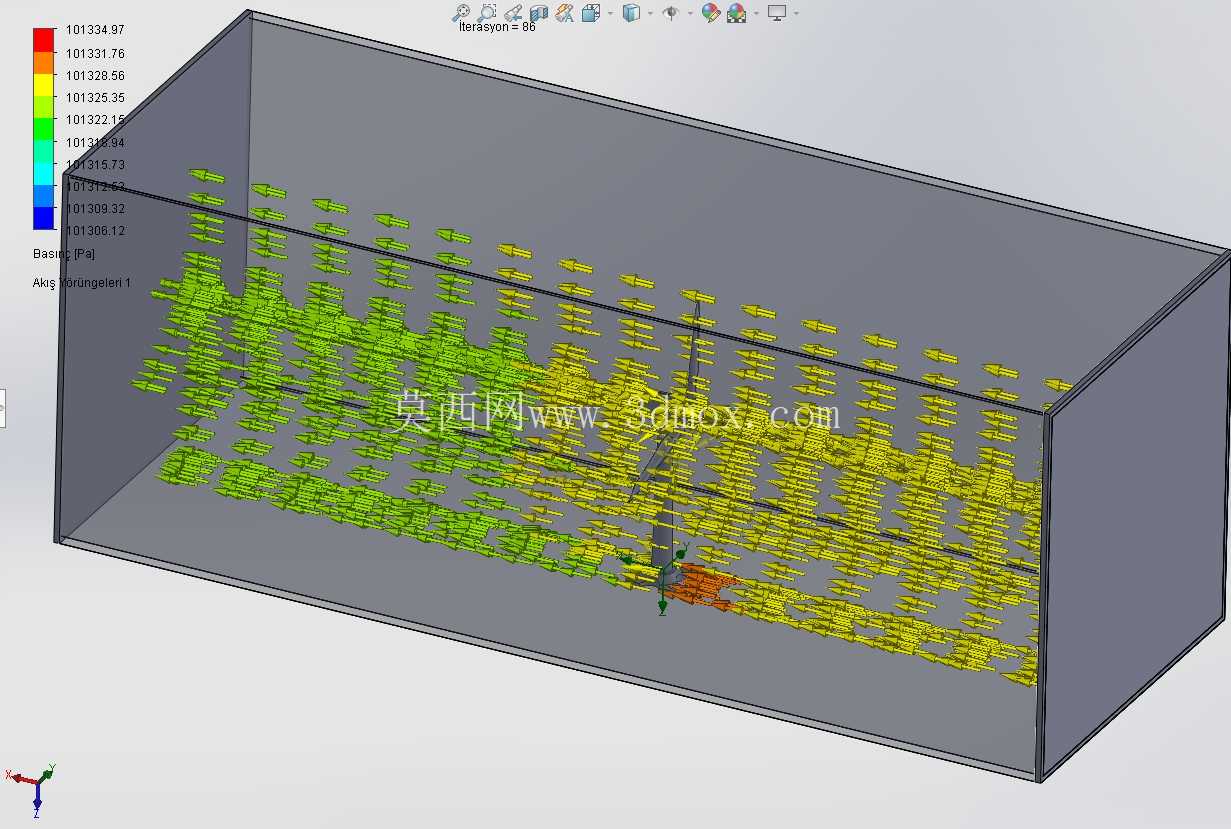

在实际工程应用中，这类结构的三维模型还可以作为CFD流场分析、结构有限元受力分析的基础模型，通过对叶片表面的压力分布计算，优化翼型的气动外形，通过对塔架、轮毂、主轴的静力学、疲劳载荷计算，校核不同极端风况下的结构强度，确保机组在20年设计生命周期内的运行可靠性。对于从事风电装备结构设计的入门从业者来说，这套完整的装配模型可以帮助快速理解水平轴风机的整体结构组成，理清各个部件之间的载荷传递路径，避免在初始设计阶段出现部件干涉、安装空间不足、传力路径不合理的低级问题；对于职业院校的新能源装备实训教学来说，这套模型可以用于虚拟装配实训，让学员不用接触实体设备就能熟悉整机的装配顺序、部件连接关系，降低实训成本。
