适配3D打印的ESP32开发板防护外壳

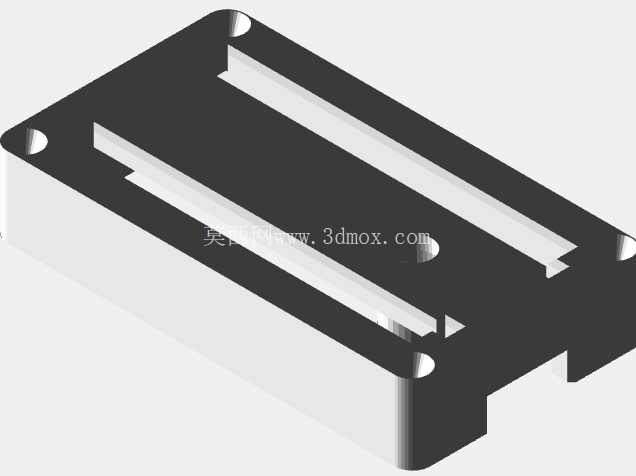

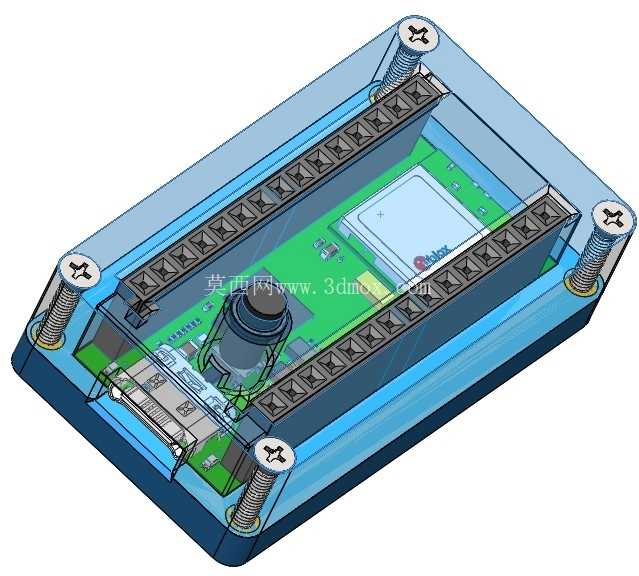

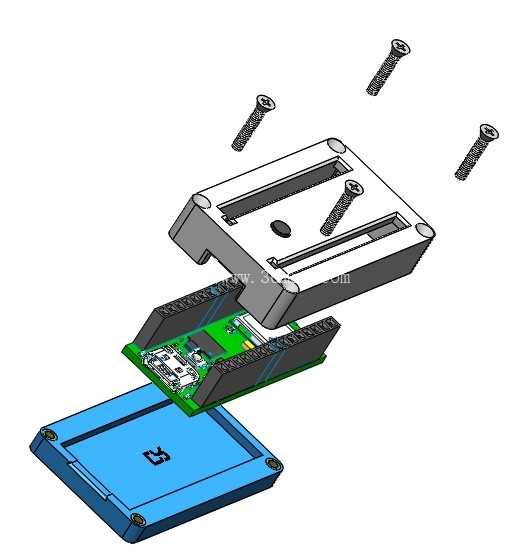

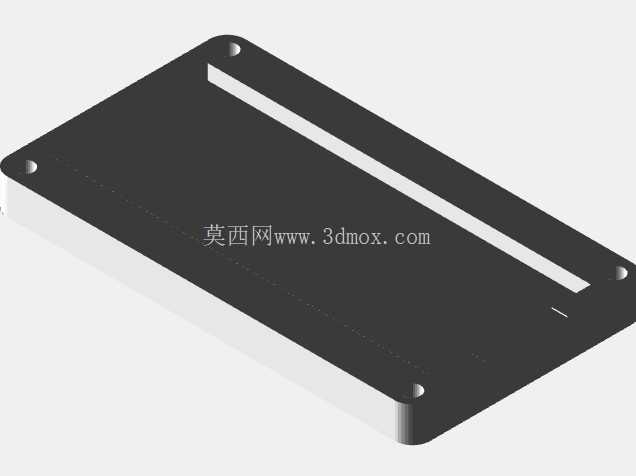

　　这款外壳针对ESP32开发板的实际使用场景设计，日常嵌入式开发调试、小型物联网终端部署、创客项目原型搭建过程中，裸露的ESP32开发板很容易因桌面磕碰、接线拉扯、积灰受潮出现引脚弯折、焊点脱落、元件短路等问题，这款壳体刚好能为板卡提供全方位的物理防护，同时不影响板载核心元件的正常使用。从结构设计来看，壳体采用上下分体式结构，下壳预留了和ESP32板卡安装孔位完全匹配的固定柱，配套的螺丝配合弹簧垫圈可以将板卡牢牢固定在壳体内，避免运输或者移动过程中板卡出现窜动；上壳做了局部下沉的透明可视区域设计，不用拆开外壳就能直接观察板载电源指示灯、工作状态灯的闪烁情况，调试时不用反复拆装壳体就能快速判断设备运行状态。

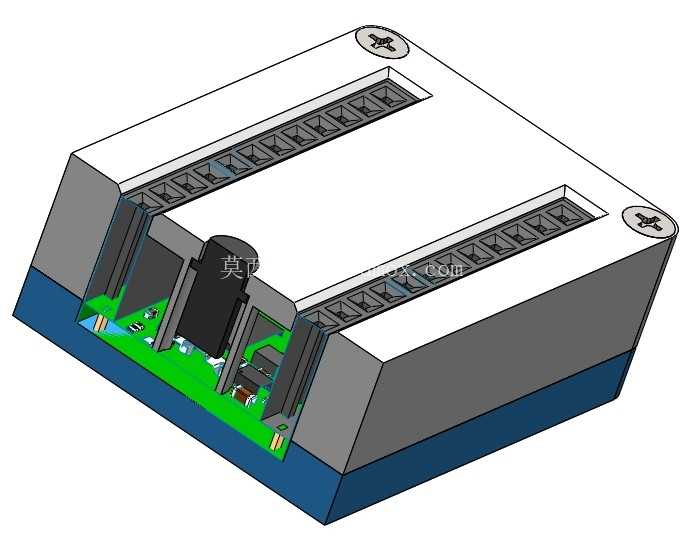

　　壳体侧边对应ESP32的USB供电接口、排针引脚位置都做了精准的开口避让，USB接口位置的开口尺寸刚好适配常规Type-A转Micro-USB/Type-C数据线的接头尺寸，不会出现插头插不到位或者壳体干涉插头的问题；两侧排针位置的开口既保留了外接杜邦线、传感器模块的操作空间，又能对排针根部形成一定的防护，减少接线时外力直接作用在排针焊点上导致焊盘脱落的风险。

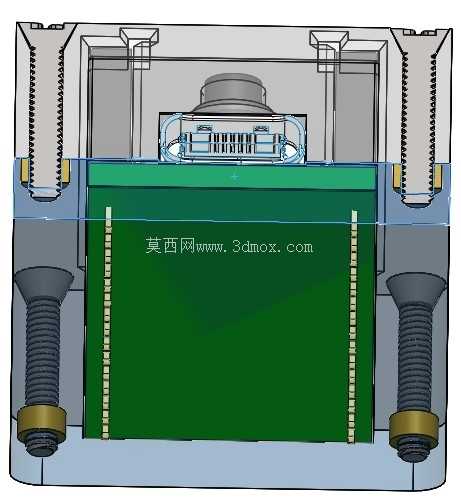

　　考虑到3D打印的工艺特性，壳体所有壁厚都控制在1.8mm到2.2mm之间，既保证了壳体整体的结构强度，不会因为轻微挤压就出现变形开裂，又能减少打印耗材的用量，缩短打印时长；所有转角位置都做了R1.5的圆角过渡，既避免了FDM打印过程中尖角位置出现翘边、层间结合力不足的问题，也能消除锐边，日常拿取调试时不会划伤手部。安装边界方面，壳体内部的容纳尺寸完全匹配常规款ESP32开发板的外形尺寸，长度方向预留了0.3mm的装配间隙，宽度方向预留0.2mm间隙，即使是打印过程中出现轻微的尺寸公差，也能保证板卡顺利放入壳体，不会出现卡滞或者晃动过大的问题；壳体四角的固定孔位采用沉头设计，螺丝锁紧后螺丝头不会突出壳体表面，放置在桌面时可以保持平稳，不会出现歪斜晃动的情况。针对板载的天线区域，壳体对应位置没有做加厚或者遮挡设计，避免塑料壳体过厚影响WiFi、蓝牙信号的传输强度，实际测试下来，装壳后的信号强度和裸板状态差异控制在5%以内，完全满足物联网项目的无线通讯需求。壳体底部还预留了细小的散热格栅，对应ESP32主控芯片的位置，长时间运行时芯片产生的热量可以通过格栅自然散出，不会因为密闭空间导致芯片过热降频，影响运行稳定性。

　　在实际项目部署中，这款外壳既可以用于桌面调试阶段的板卡防护，也可以直接用于小型终端设备的成品外壳，不需要额外开模，通过桌面级FDM3D打印机就能快速制作，小批量项目使用时可以大幅降低外壳的制作成本，缩短项目的落地周期；如果是用于户外临时部署，还可以在壳体接缝处涂抹少量密封硅胶，就能达到基础的防尘防泼溅效果，满足阳台、车间等非极端恶劣环境下的使用需求。设计过程中还特意规避了常见3D打印外壳的通病，比如固定柱位置做了加厚处理，多次拆装螺丝也不会出现柱体断裂的问题；接口位置的边缘做了0.5mm的倒角处理，打印完成后不需要额外打磨就能顺利插接数据线和接线，减少后期处理的工作量。
