适配树莓派5的3D打印防护外壳结构

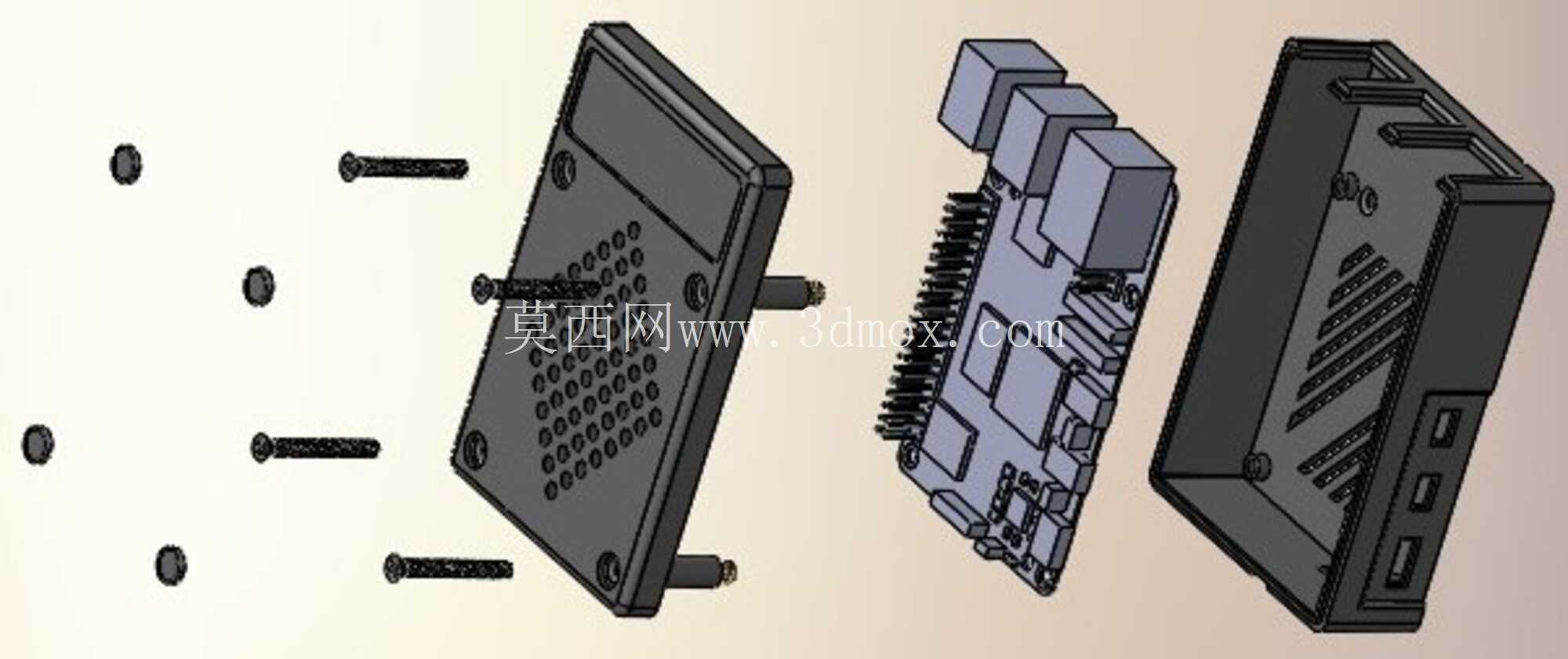

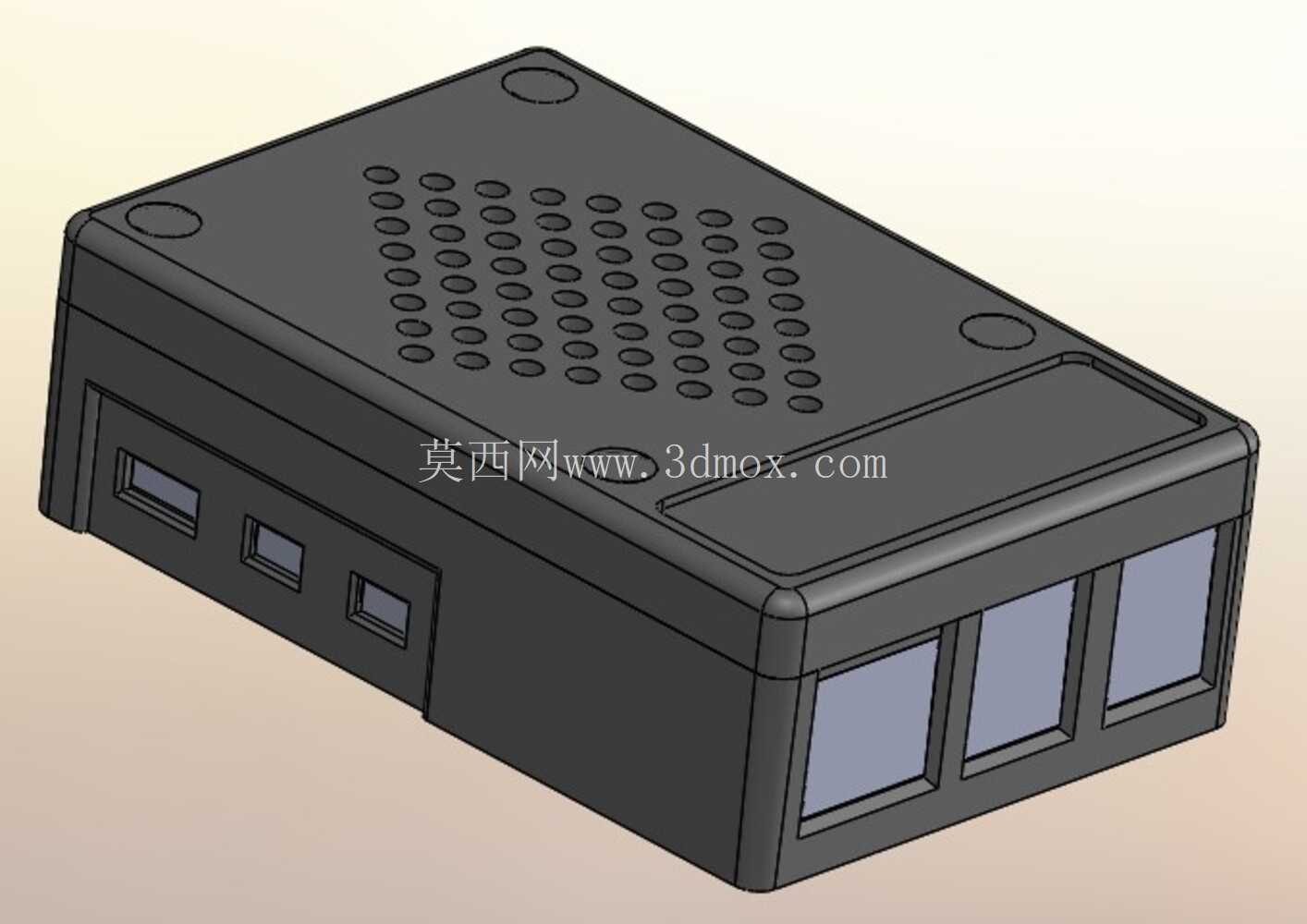

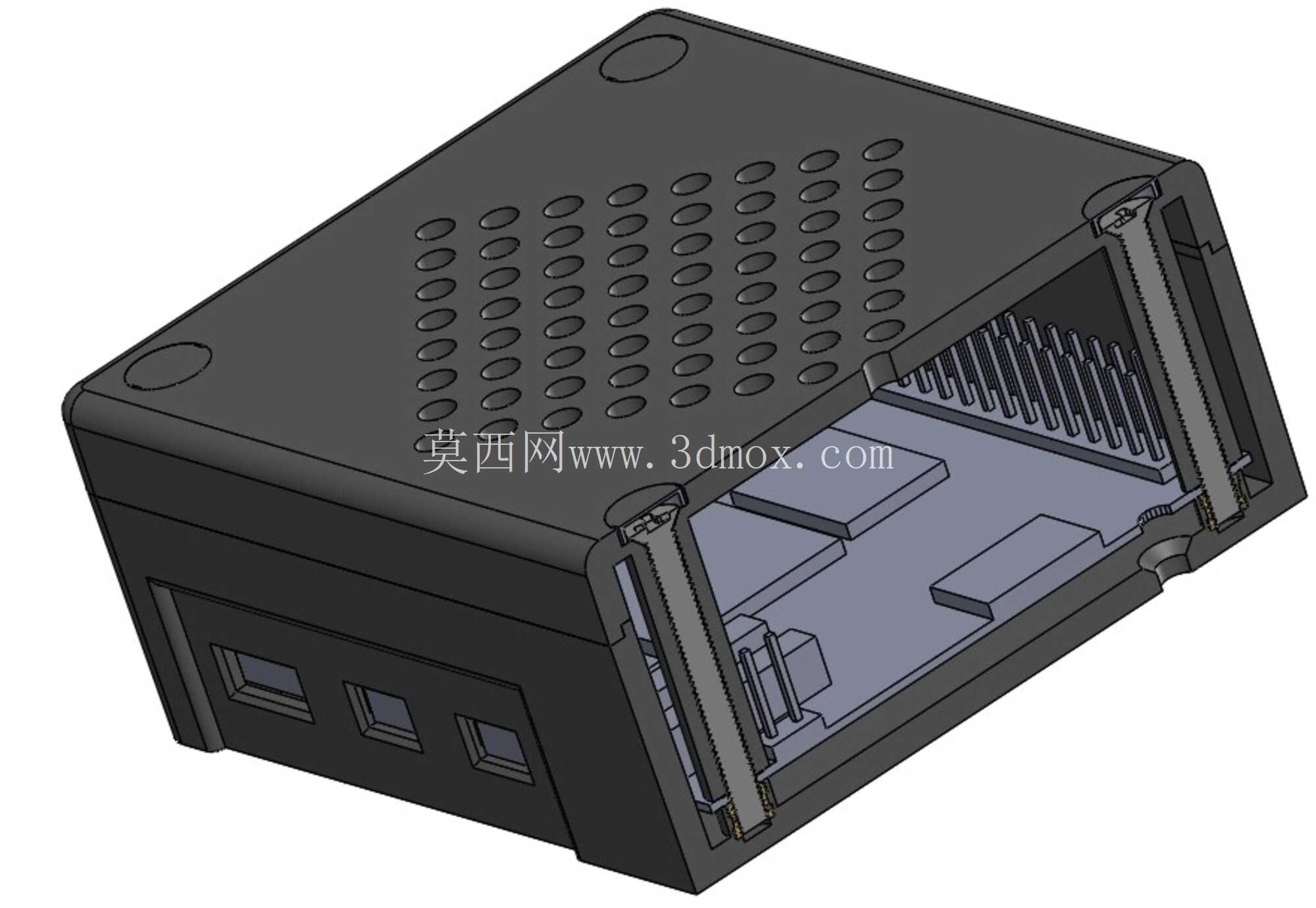

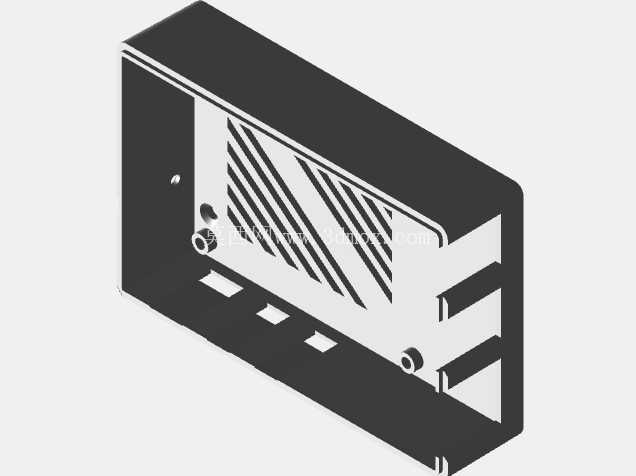

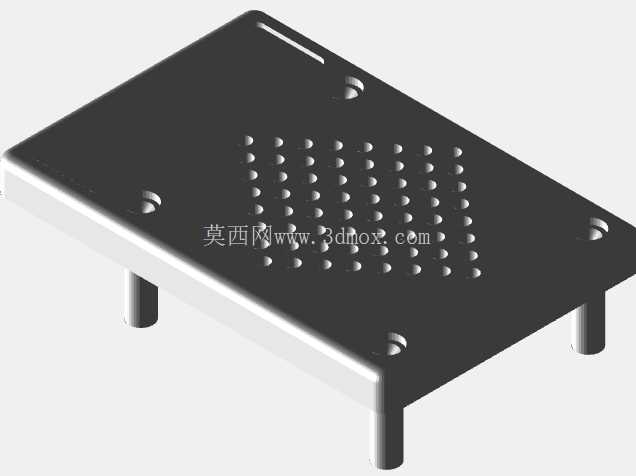

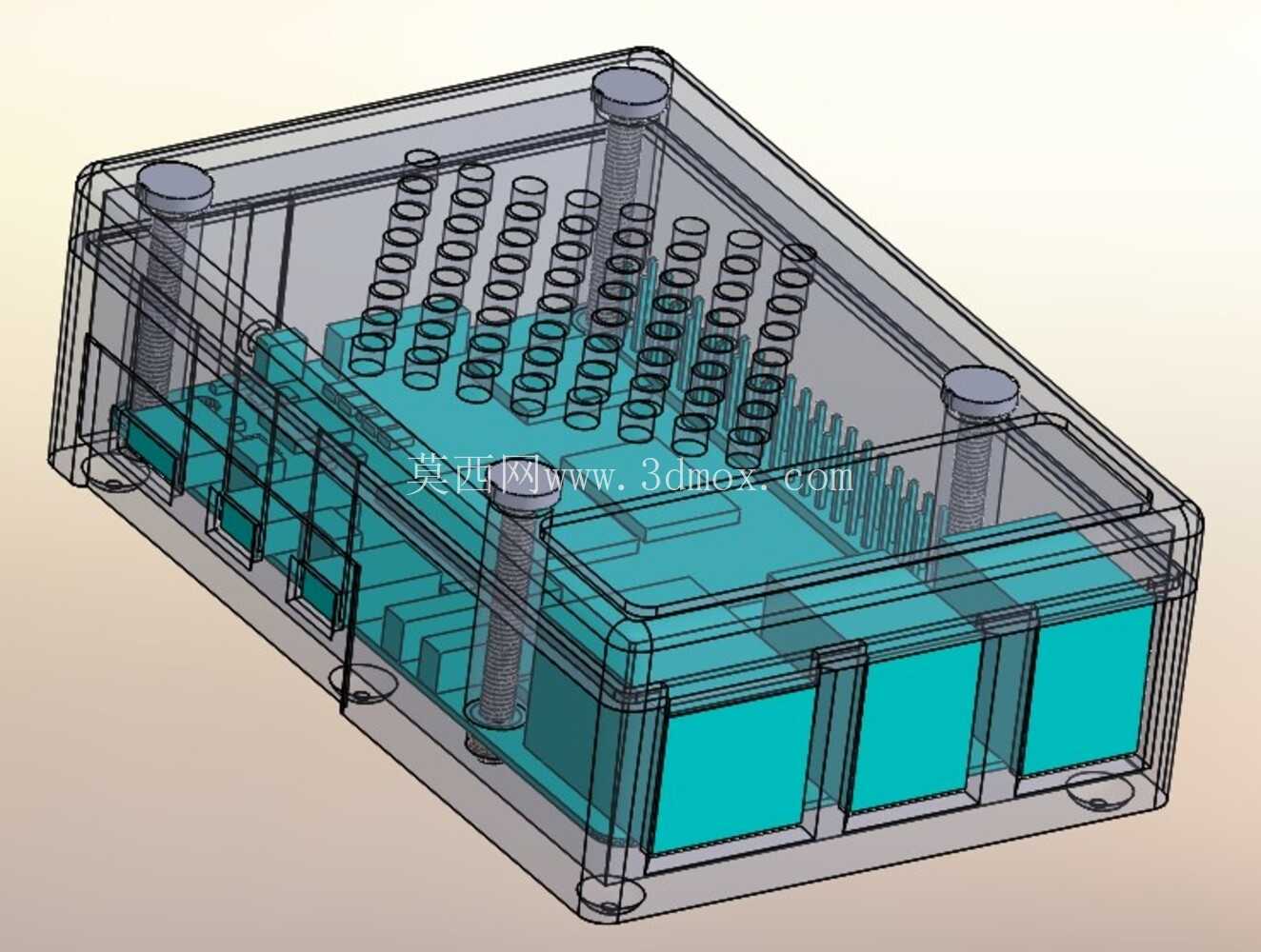

做嵌入式开发的同行大多有过类似经历，裸露的树莓派核心板放在桌面调试时，要么被散落的螺丝短接引脚，要么被堆积的线材挡住接口，长时间高负载运行时积灰还会叠加散热问题，这款适配树莓派5的防护外壳，就是针对这类实际使用痛点做的结构设计。先从安装边界说起，外壳内腔完全贴合树莓派5的PCB轮廓，侧壁预留的接口开孔位置与板载USB、以太网、供电、HDMI接口的公差控制在0.2mm以内，既不会因为开孔过大导致板卡在壳内晃动，也不会因为公差过小出现插接头时外壳卡滞的问题，日常插拔线材不需要额外扶住板卡，单手就能完成外设连接。外壳上盖的散热区域做了矩阵式圆形通孔排布，开孔位置刚好对应板载主控芯片、内存颗粒的发热集中区，通孔直径做了梯度设计，靠近主控的区域开孔直径稍大，边缘区域开孔直径收窄，既保证热空气能快速对流散出，又能避免大尺寸杂物从开孔掉落接触电路板，不需要额外加装风扇的场景下，也能满足常规开发负载下的散热需求，要是后续需要加装超薄散热风扇，上盖内侧预留的0.8mm凸台刚好可以卡住3010规格的微型风扇，不需要额外打胶或者用螺丝固定，拆装都很方便。外壳的边角做了R3的圆角过渡，没有尖锐的直角棱边，放在桌面或者集成到小型设备内部时，不会刮伤线材或者设备外壳，上下壳的连接采用卡扣式结构，四个角的卡扣配合间隙控制在0.15mm，扣合后没有明显的松动缝隙，拆开时只需要用指甲或者薄撬片从侧边缝隙轻轻施力就能分开，不需要借助额外工具，日常更换SD卡或者外接扩展HAT板的时候，拆装效率比螺丝固定的外壳高很多。底部的四个角做了内凹的圆形脚垫位，可以粘贴直径8mm的硅胶防滑脚垫，放在光滑的桌面时不会因为线材拖拽发生移位，同时脚垫把外壳底部抬升1.2mm，让底部和桌面之间留出空气流通的间隙，避免板卡底部直接接触桌面形成积热区。从实际应用场景来看，这款外壳既适合个人开发者桌面调试使用，也能直接集成到小型嵌入式终端、智能网关、边缘计算节点这类设备内部，作为核心板的防护结构使用，不需要再单独为树莓派5设计安装固定结构，外壳侧壁预留的2mm安装孔位，可以直接用M2螺丝把整个外壳固定在设备内部的安装柱上，安装孔的位置和常规嵌入式设备的通用安装孔距匹配，不需要额外打孔调整。设计时特意规避了常见外壳的几个问题：比如很多同类外壳会把状态指示灯的位置挡住，这款外壳在对应板载电源、工作状态指示灯的位置做了半透明的薄壁导光区，不需要额外加导光柱，就能清晰看到板卡的运行状态；还有部分外壳会把CSI、DSI排线接口的位置封死，这款外壳在对应排线接口的位置做了可掰断的预留挡片，需要接摄像头或者显示屏排线的时候，只需要把挡片掰掉就能露出接口，不用的时候挡片可以挡住开孔，减少灰尘进入壳内。外壳的壁厚统一设置为1.5mm，这个厚度既保证了3D打印时的结构强度，不会因为轻微磕碰就出现开裂，也不会因为壁厚过大导致整体尺寸臃肿，打印完成后几乎不需要做后处理，去掉支撑就能直接使用，PLA、PETG这类常用的3D打印材料都能顺利打印成型，不会出现壁厚不均导致的翘曲问题。从结构设计的角度来说，这款外壳没有做多余的装饰性结构，所有的结构特征都是围绕实际使用需求设计的，没有为了外观牺牲实用性，不管是个人打印自用，还是小批量制作配套嵌入式设备，都能满足使用要求，接口的避让尺寸经过实际装机验证，所有常规尺寸的接头都能顺利插入，不会出现接头插不到位的情况，散热开孔的排布也经过实际温度测试，在持续满负载运行两小时的状态下，主控温度比裸露板卡只高2℃左右，完全在正常工作的温度范围内，不会因为加了外壳导致散热性能大幅下降。
