带可调支架的ESP32 CAM摄像头防护外壳

这款带可调支架的ESP32 CAM防护外壳，主要面向嵌入式视觉开发、小型物联网监控节点、桌面图像采集装置等场景使用，能够为裸露的ESP32 CAM核心板提供全方位的物理防护，避免核心板在安装、调试、长期使用过程中出现引脚磕碰、积灰落尘、意外短路等问题。从实际工程应用角度来看，不少开发者在部署ESP32 CAM模块时，往往直接将裸板通过杜邦线固定在安装位，不仅布线杂乱，模块的镜头位置也很难精准对准采集区域，长期使用中镜头表面容易被浮尘覆盖，引脚部分也容易因为环境中的水汽、杂物出现接触不良的问题，这款外壳的设计恰好解决了这些实际使用中的痛点。

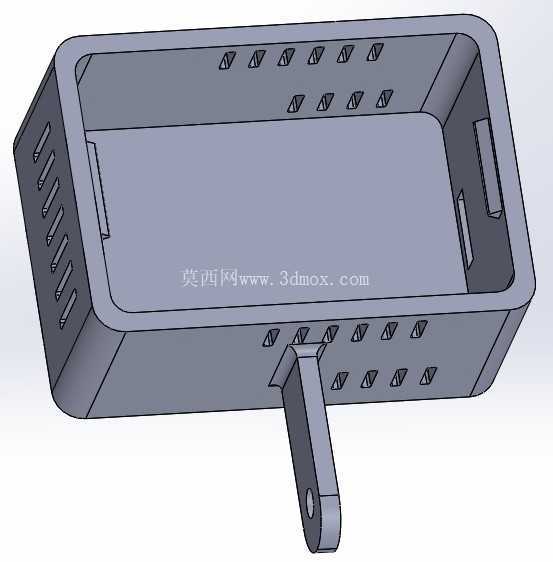

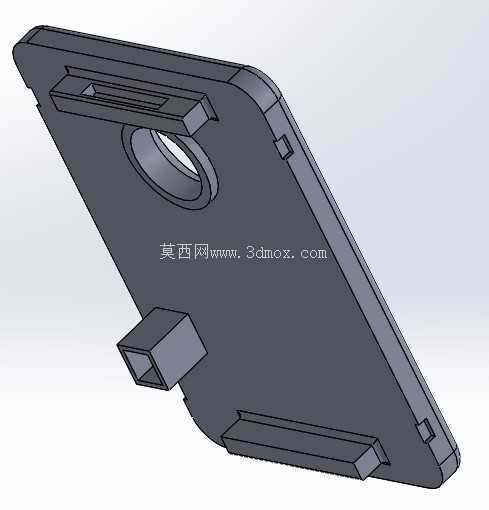

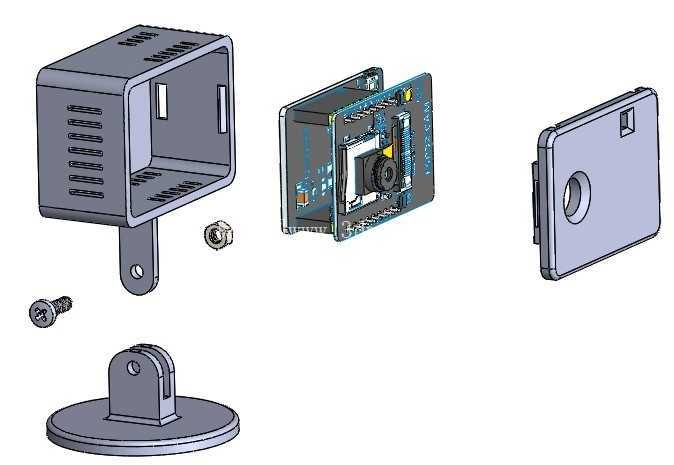

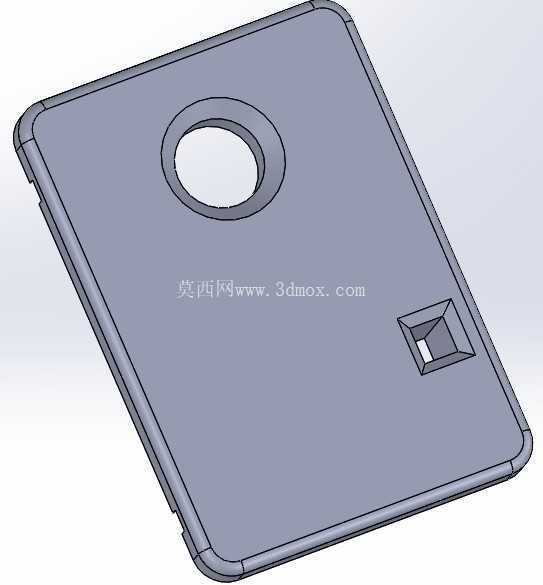

外壳主体采用方正的圆角矩形造型，正面预留了精准的镜头对位开孔，开孔位置做了轻微的下沉限位，能够刚好卡住ESP32 CAM模块的镜头外圈，避免模块在壳体内出现移位，同时在镜头旁侧预留了补光灯的透光窗口，不会遮挡模块自带的补光元件。壳体侧面按照ESP32 CAM的接口布局，依次预留了排针接口、复位按键、下载接口的对位槽位，所有槽位的尺寸都按照模块实际引脚间距做了公差预留，既不会因为间隙过大导致模块晃动，也不会因为尺寸过紧出现装配卡滞的问题，装配时只需要将核心板对准槽位推入，即可完成主体部分的组装，不需要额外的固定螺丝，依靠壳体本身的卡扣结构就能实现可靠固定。

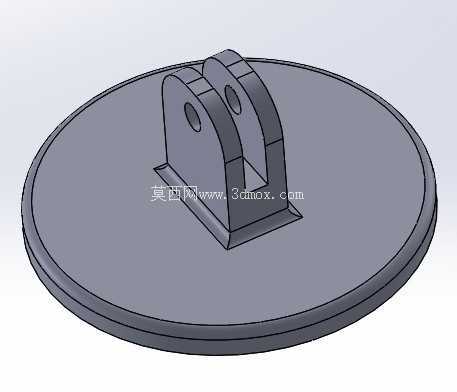

配套的可调支架部分采用球铰式连接结构，支架底座为圆形平底设计，能够平稳放置在桌面、设备台面等平面上，也可以通过底座预留的安装孔位，使用螺丝将整个组件固定在墙面、设备机架等垂直安装面上。连接臂与壳体底部的连接位做了阻尼限位设计，调整角度时可以在水平360度、垂直俯仰近180度的范围内任意悬停，调整到合适的采集角度后不需要额外锁紧紧固件，依靠结构本身的阻尼就能保持姿态稳定，完全满足不同场景下的镜头角度调整需求，不管是做桌面人脸识别采集、小型工位监控，还是做物联网图像采集节点，都能快速调整到最佳拍摄角度。

从设计思路上看，这款外壳没有做多余的装饰性结构，所有造型都服务于功能需求：壳体的边角做了R3左右的圆角处理，避免装配和使用过程中锐边划伤操作人员；壳体壁厚控制在1.8mm左右，既保证了足够的结构强度，不会因为轻微的磕碰出现开裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多安装空间；壳体内部做了多条限位筋，刚好贴合ESP32 CAM核心板的板边，能够限制模块在壳体内的前后左右窜动，同时筋位与PCB板之间预留了0.2mm的间隙，避免硬接触刮伤PCB表面的阻焊层。

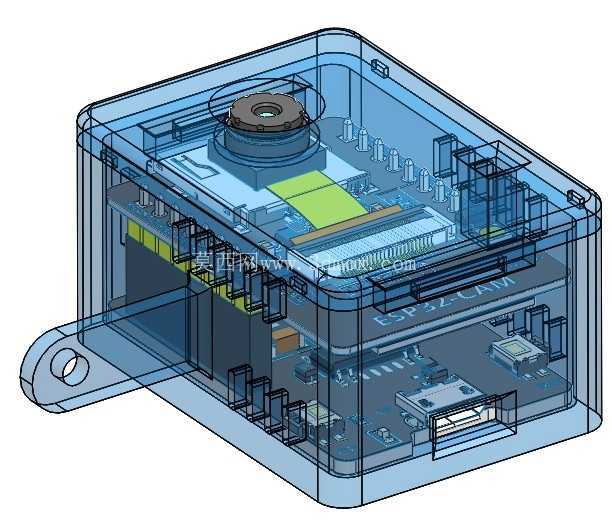

安装边界方面，外壳主体的长宽尺寸略大于ESP32 CAM核心板的实际尺寸，整体宽度控制在45mm以内，长度在65mm左右，加上支架后的总高度最低可以压缩到35mm，最高可以调整到70mm左右，不管是嵌入到小型设备的面板内部，还是独立外置安装，都不会占用过多空间。侧面的接口槽位深度刚好让排针接口露出壳体表面1.5mm左右，既方便外接杜邦线、下载器，也不会因为接口露出过多容易被外力碰弯。壳体表面没有做多余的镂空设计，仅在核心板芯片对应的位置预留了细微的散热缝隙，既能保证芯片工作时的热量能够及时散出，也能阻挡大部分的灰尘、杂物进入壳体内部，适配室内常规环境下的长期使用需求。

在实际项目部署中，这类带支架的防护外壳能够大幅减少后期的维护工作量，不需要额外设计定制安装结构，拿到成品后只需要装入核心板，调整好角度就可以直接投入使用，非常适合原型开发阶段快速搭建视觉采集节点，也适合小批量的物联网项目部署使用，能够有效缩短项目的结构开发周期，降低定制外壳的开模成本。
