太阳轮式行星传动齿轮箱结构设计

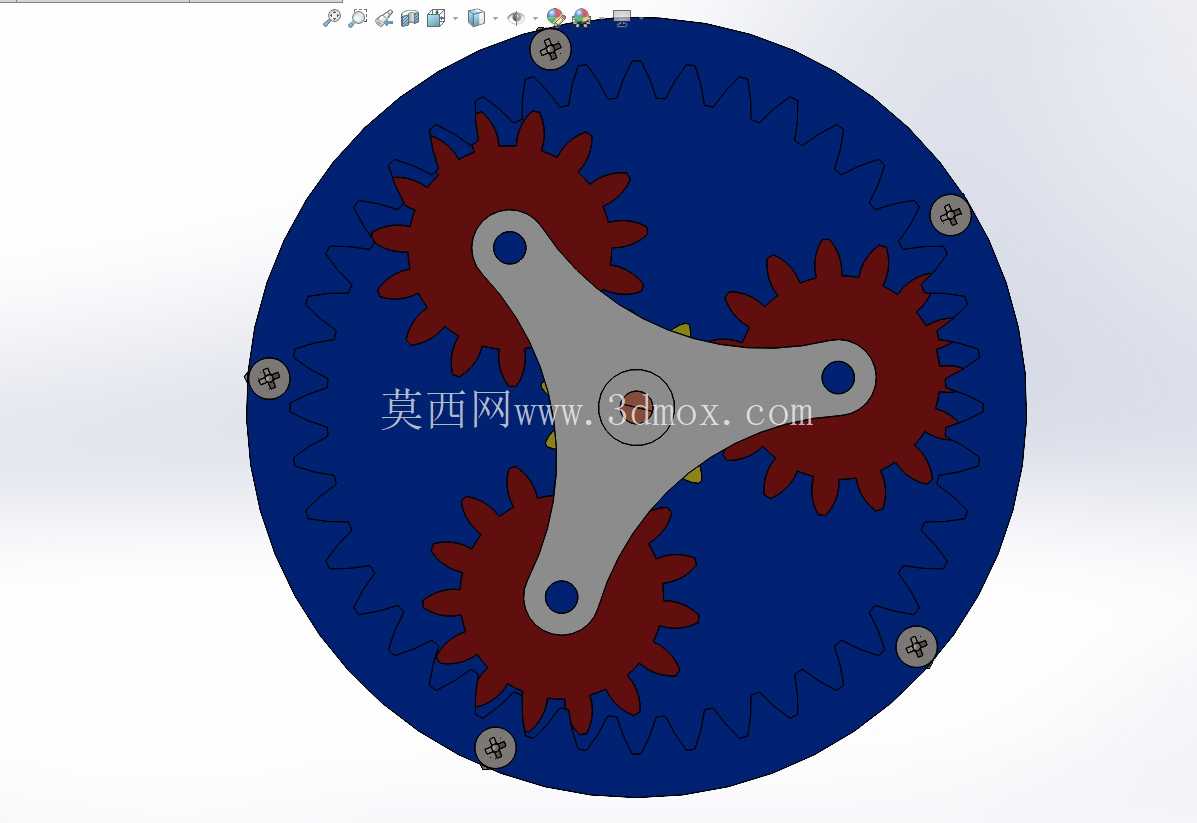

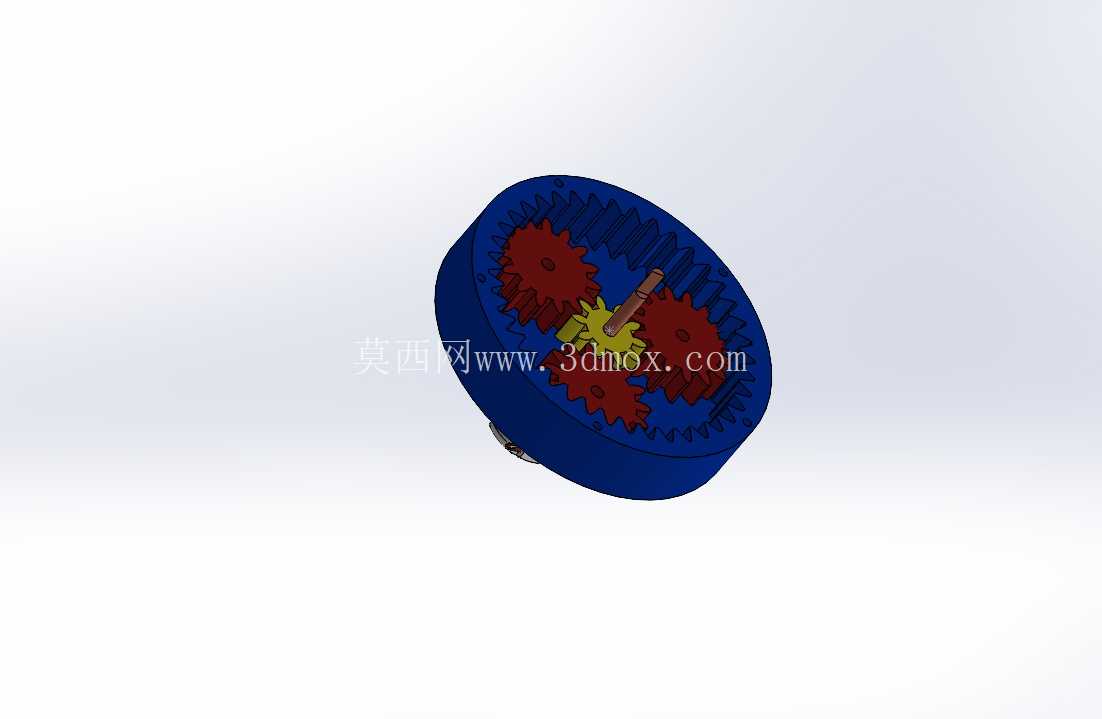

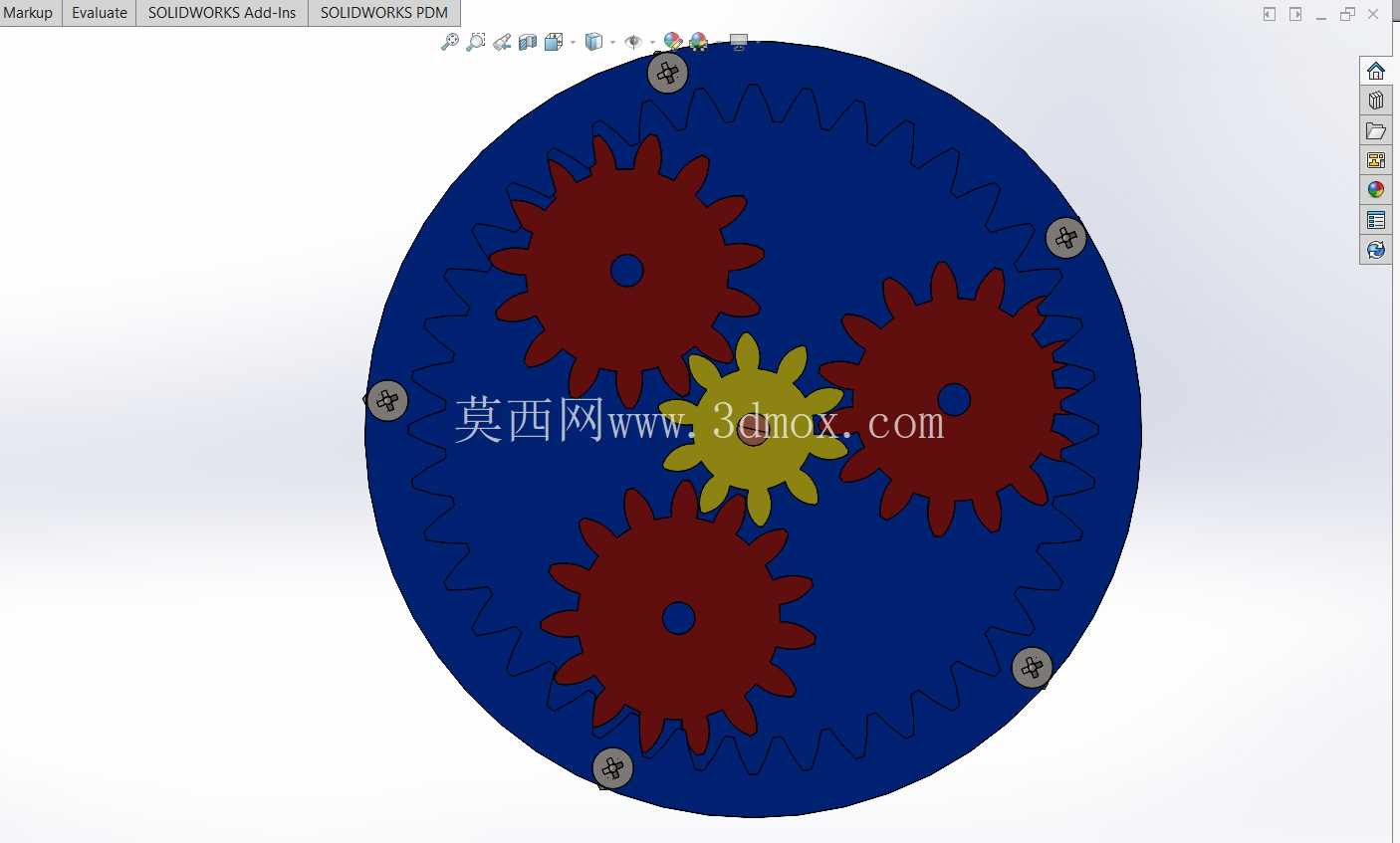

　　在中小功率精密传动场景中，这类采用太阳轮作为核心输入构件的行星齿轮箱，常被用于对安装空间有严格限制、同时要求传动比稳定的设备端，比如小型自动化生产线的工位动力传递、便携作业工具的扭矩输出端、精密检测设备的进给传动单元，区别于常规平行轴齿轮箱，这类结构能在更小的外径尺寸下实现更大的减速比，同时保证多齿啮合带来的载荷均匀性，降低单齿承受的接触应力。从结构布局来看，该齿轮箱采用端盖式圆形壳体，圆周方向均匀布置的紧固螺钉用于连接壳体与端盖，保证装配后内部齿轮副的啮合间隙不受外力干扰，中心位置的太阳轮作为输入构件，与周边行星轮形成外啮合传动，动力从太阳轮输入后，通过行星轮的公转与自转传递至输出端，整个传动链被完全封闭在壳体内，既可以储存润滑脂实现长期免维护运行，也能阻挡外界粉尘、切削液进入啮合区域，适配车间多尘、有少量切削液飞溅的作业环境。

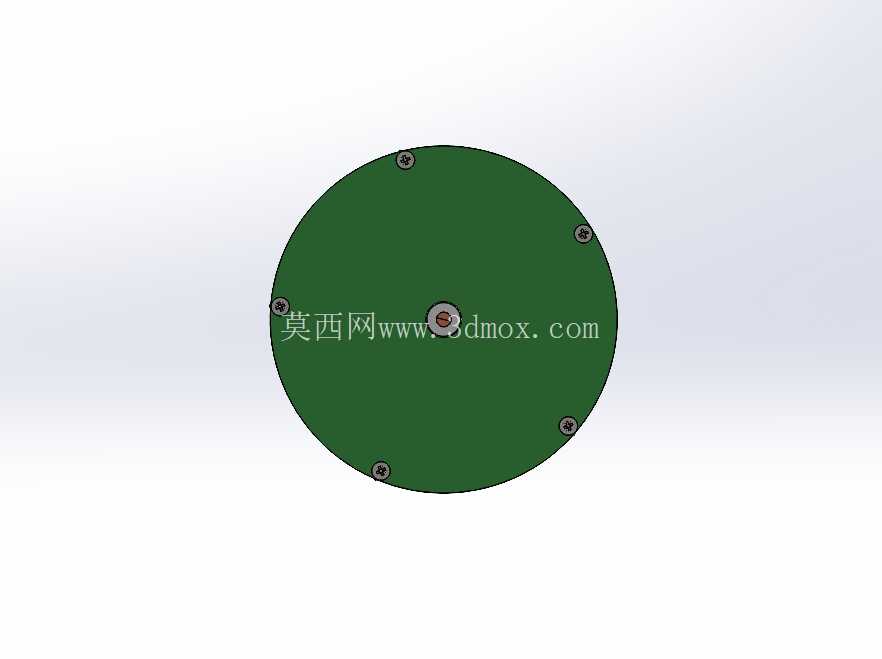

　　设计阶段首先要确定的是安装边界，整个壳体为正圆形结构，圆周分布的安装孔位需匹配配套设备的安装法兰尺寸，保证装配时螺钉能顺利穿入，不会出现孔位错位导致的装配应力；中心输入轴的伸出长度需要控制在合理范围，避免与配套驱动电机的输出轴出现干涉，同时要保证轴伸端的键槽尺寸符合通用传动件的配合标准，方便用户直接配套标准联轴器或带轮使用。从功能特性上看，这类太阳轮结构的齿轮箱，相比普通定轴齿轮箱，在相同传动比下径向尺寸能缩小30%左右，同时因为多个行星轮同时参与啮合，传动过程中的振动和噪声明显更低，适合对运行平稳性有要求的场合，比如实验室小型试验设备、医疗辅助器械的动力传递单元，不会因为传动振动影响设备的检测精度或使用体验。

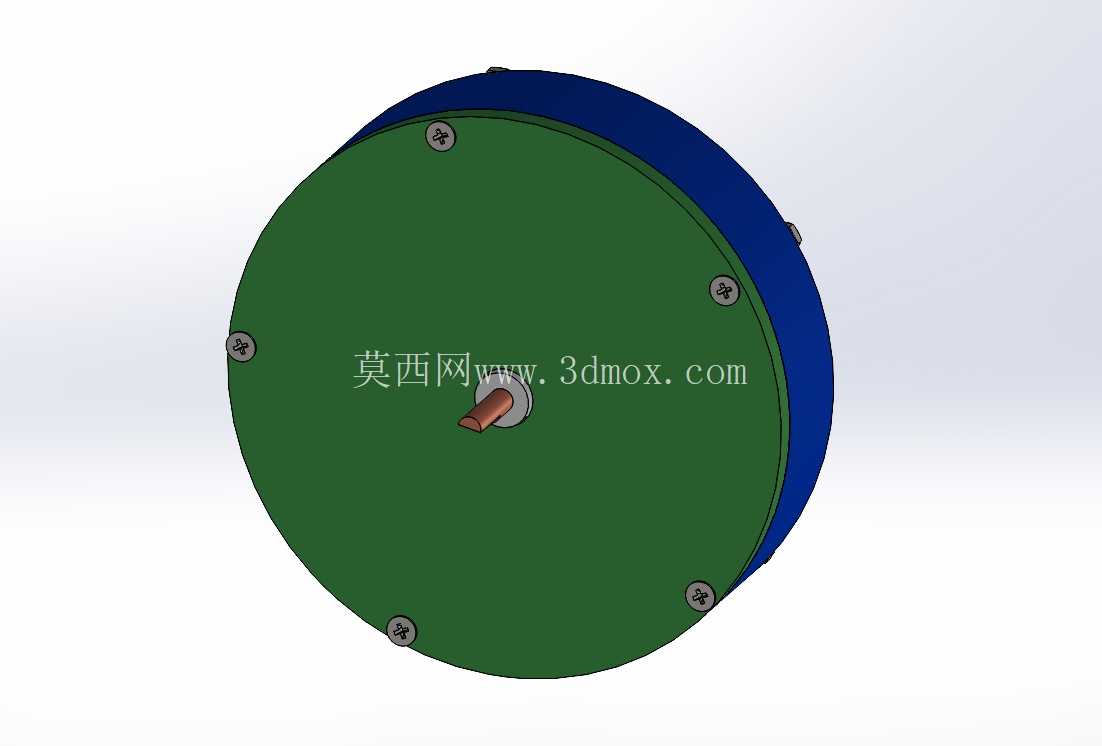

　　壳体上的紧固螺钉采用内六角圆柱头形式，既可以保证足够的拧紧力矩，也不会因为螺钉头突出壳体表面影响安装，整个壳体外圆没有多余的凸起结构，能直接嵌入配套设备的圆形安装槽内，进一步节省轴向和径向的安装空间。在传动参数匹配上，太阳轮的齿数与行星轮的齿数配比需要满足行星传动的装配条件，保证多个行星轮能均匀装入太阳轮与内齿圈之间，不会出现齿顶干涉的情况，同时变位系数的选择要兼顾齿面接触强度和齿根弯曲强度，避免在过载工况下出现断齿或齿面点蚀的问题。端盖与壳体的配合面采用止口定位，保证装配后太阳轮、行星轮、内齿圈的同轴度控制在公差范围内，避免因为同轴度误差导致的偏载，缩短齿轮箱的使用寿命。

　　这类齿轮箱在实际选型时，首先要确认安装法兰的孔位分布是否与现有设备匹配，其次要核对输入轴的轴径和键槽尺寸，保证能与驱动端顺利连接，同时根据实际负载扭矩选择对应的模数，避免小模数齿轮在大负载下出现失效。日常维护时只需要定期通过壳体上的注油孔补充润滑脂即可，不需要拆解整个箱体，维护成本远低于开式传动结构。在三维建模过程中，需要重点关注齿轮啮合的干涉检查，尤其是太阳轮与行星轮在不同转角位置的齿侧间隙，既要保证传动过程中不会出现卡滞，也要避免间隙过大导致的传动回差，影响精密传动场景下的定位精度；圆周分布的安装孔需要采用阵列特征生成，保证孔位的位置度符合设计要求，避免后续加工时出现孔位偏差；壳体的壁厚需要根据额定负载下的受力情况计算确定，既要保证足够的刚性，避免受力后出现变形导致齿轮啮合不良，也要尽可能控制整体重量，适配便携设备的轻量化需求。
