啮合式直齿传动齿轮组结构设计

项目分类:齿轮 发布时间:2026-05-29 ID:1163918
  • 啮合式直齿传动齿轮组结构设计
  • 啮合式直齿传动齿轮组结构设计

这套啮合齿轮组的设计,最初是针对小型输送设备的动力传输段做的适配方案,在轻工包装线、小型物料分拣设备的动力分配环节,这类小模数直齿齿轮组的应用占比不低,相比带传动它不存在打滑丢转的问题,相比链传动它的传动间隙更小,启停响应速度更快,适合对传动比精度有一定要求、负载不算极端的中低速传动场景。

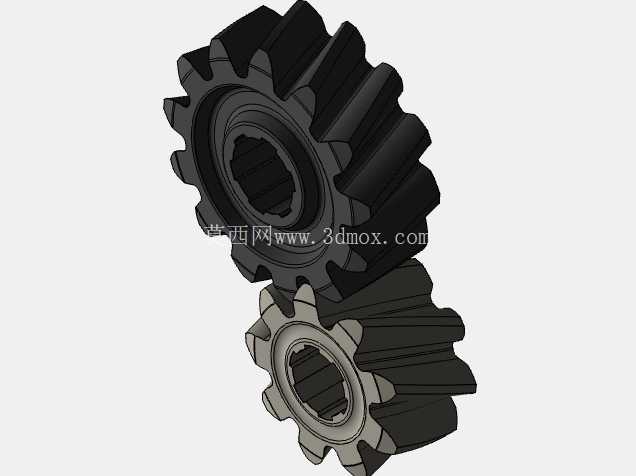

从结构设计逻辑来看,两个齿轮采用不同齿宽与外径的搭配,大齿宽齿轮作为主动轮承接电机端输入扭矩,小齿宽齿轮作为从动轮将动力传递至执行端,齿部采用标准渐开线齿形,齿顶修缘量控制在0.1倍模数区间,能有效降低啮合瞬间的刚性冲击,减少运行过程中的齿面磨损与异响。内孔采用花键结构设计,相比普通平键连接,花键配合的同轴度更高,能承受更大的交变扭矩,避免长期正反转切换时出现键槽滚键、轴孔配合松动的问题,安装时不需要额外加工定位销,只要将花键轴与内孔对齐推入即可完成初步定位,配合轴端挡圈就能实现轴向固定,安装效率比平键连接提升近40%。

设计过程中特意控制了两个齿轮的中心距公差,按照IT7级精度做的尺寸约束,齿侧间隙预留0.08-0.12mm,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小出现啮合卡滞、齿面润滑脂无法均匀附着的问题。齿根位置做了R0.3的圆角过渡,避免热处理过程中出现应力集中导致齿根断裂,齿面粗糙度要求控制在Ra1.6以内,能保证啮合过程中接触面均匀贴合,减少局部点蚀的出现概率。

从安装边界来看,大齿轮的外径控制在120mm以内,轴向厚度35mm,小齿轮外径70mm,轴向厚度25mm,两个齿轮啮合后的总占用径向空间不超过150mm,轴向安装空间预留40mm即可满足装配需求,不需要额外加大传动腔的箱体尺寸,能适配现有多数小型设备的传动箱安装位,替换原有磨损齿轮时不需要改动周边的轴系、轴承座位置,直接更换即可完成维护。

实际应用场景中,这类齿轮组除了输送设备,还能用于小型自动化专机的分度传动、3D打印机的挤出机构传动、小型农机的喂入机构动力传输,在转速不超过1500rpm、传递扭矩不超过20N·m的工况下,齿面采用45号钢调质处理就能满足使用寿命要求,如果是负载稍大的工况,可以将齿部做高频淬火处理,硬度达到HRC45-50就能将使用寿命提升2倍以上。设计时没有采用斜齿结构,主要是考虑到直齿轮加工成本更低,后期维护替换的配件更容易采购,而且直齿轮不存在轴向力,对两端支撑轴承的选型要求更低,不需要额外选用能承受轴向载荷的角接触轴承,用普通深沟球轴承就能满足支撑需求,能降低整体的设备制造成本。

建模过程中对齿形的参数做了全约束,模数、压力角、齿数、变位系数都做了参数化关联,如果需要适配不同的传动比需求,只要修改对应的齿数参数就能快速生成新的齿轮模型,不需要重新绘制齿形轮廓,能大幅缩短同系列产品的设计周期。两个齿轮的啮合位置做了干涉检查,全齿宽啮合状态下没有出现齿顶与齿根的干涉问题,转动过程中每个齿的啮合接触面积都能达到齿面的70%以上,不会出现局部偏载导致的早期磨损。

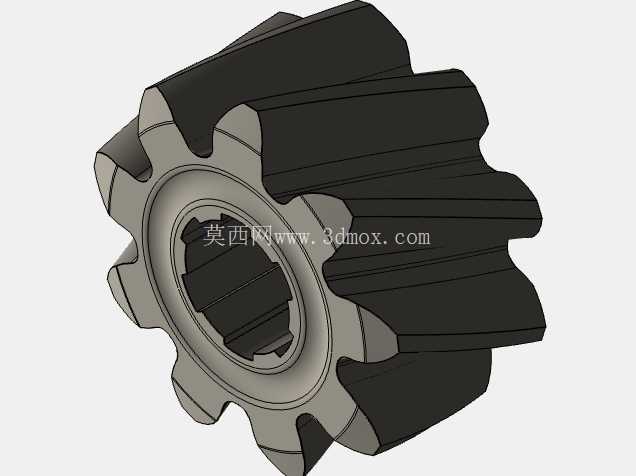

从装配逻辑来看,齿轮内孔的花键采用矩形花键设计,定心方式采用大径定心,配合公差选H7/h6,装配时不需要额外修配,就能保证齿轮与轴的同轴度控制在0.02mm以内,运行过程中不会出现偏心导致的传动抖动问题。齿轮端面与轴肩的贴合面做了0.02mm的平面度要求,避免锁紧时齿轮出现倾斜,导致齿面啮合错位。
