轮胎生产跨区自动输送处理系统结构设计

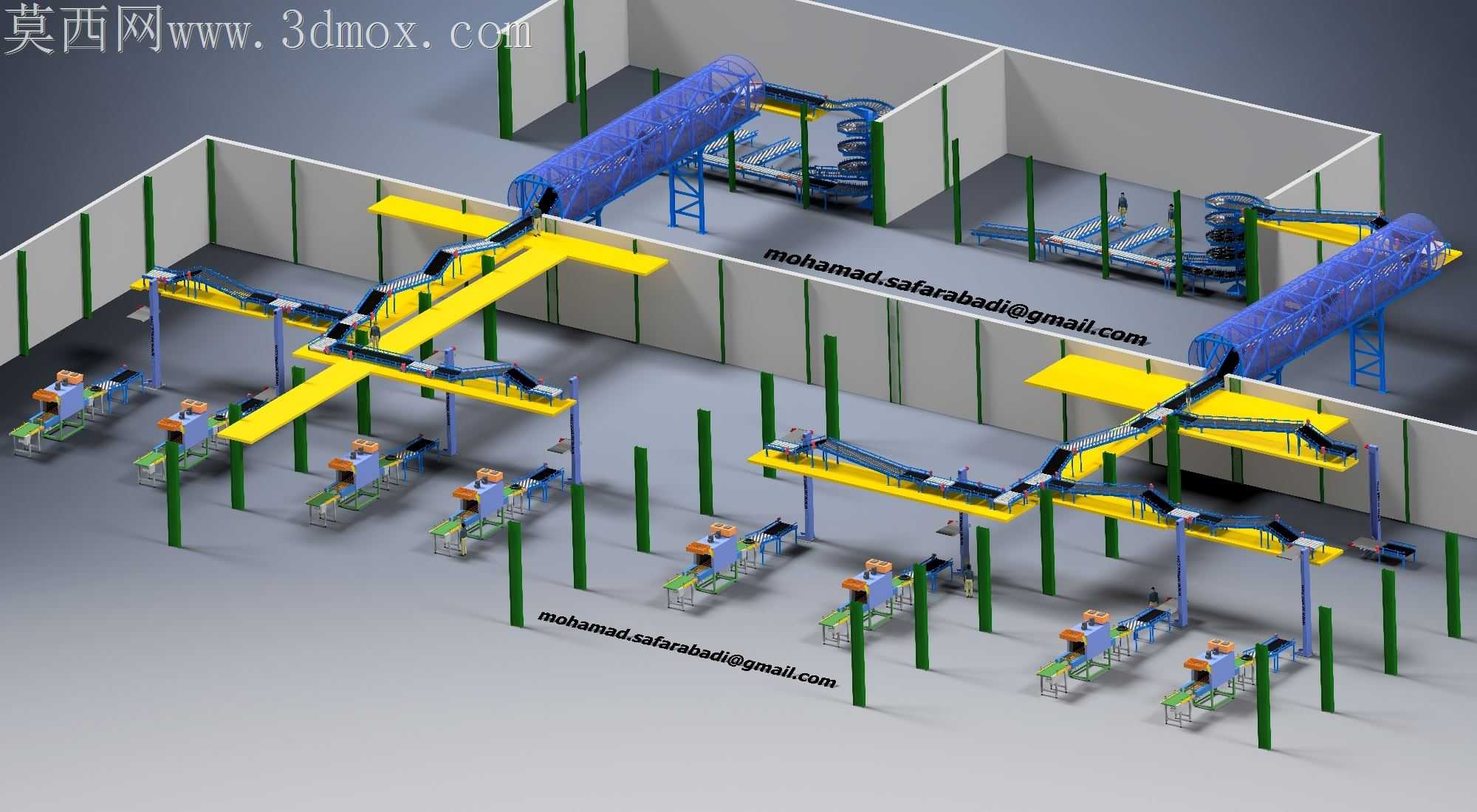

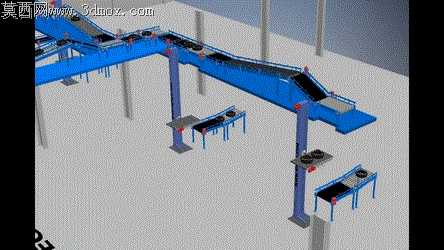

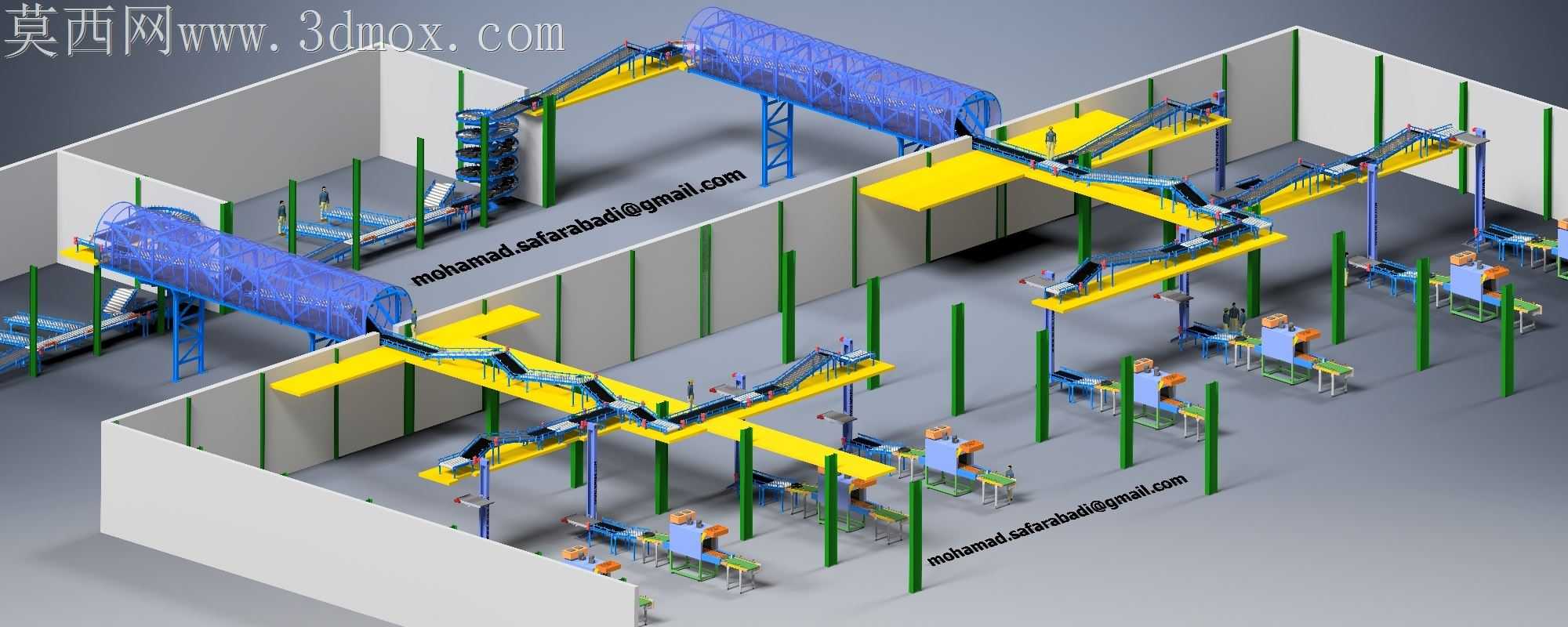

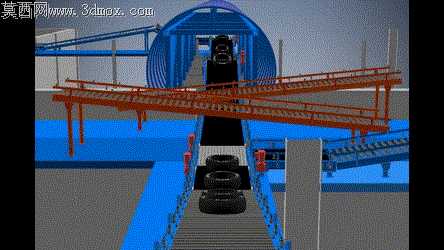

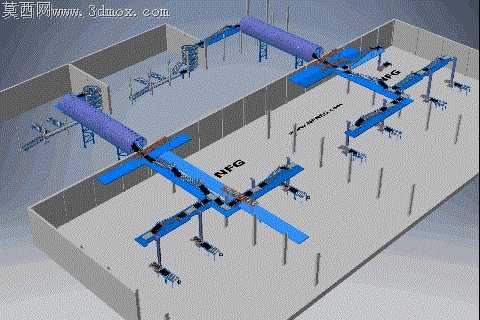

橡胶轮胎生产车间里，硫化完成的胎坯从成型区转运到仓储区的过程，常年存在磕碰伤、转运节拍不匹配、人工推送劳动强度大的痛点，这套跨区输送结构的设计，完全围绕加工适配的核心逻辑打磨，没有为了视觉效果做多余的装饰性结构。跨层输送的梯架段特意做了1.2度的微倾角，既保证胎体靠自重缓慢滑移减少动力冗余，又避免倾角过大导致胎面蹭到架体侧板留下压痕，架体两侧的导向挡边没有采用整面钢板焊接，而是每隔400mm设置一个可拆卸的尼龙导向块，尼龙块的硬度控制在邵氏65度，碰到胎侧的时候只会产生弹性形变不会刮伤橡胶表面，磨损后只需要拧下两颗固定螺栓就能快速更换，不用整段拆解架体，适配车间连续生产的快修需求。中间的主输送通道和两侧分支梯架的接驳位置，留了3mm的高度差，主通道的运行速度比分支梯架快0.15m/s，胎体从分支汇入主通道的时候不会出现堆挤卡滞，哪怕连续上料也能保持均匀的间距，不会因为前后胎碰撞导致胎圈变形。通道末端的弧形导向罩没有做等半径的整圆弧面，而是根据不同规格轮胎的直径做了三段式变曲率过渡，小尺寸胎体经过的时候不会因为离心力甩到罩体外，大尺寸胎体经过的时候也不会因为弧面半径过小卡滞在转弯处。架体的支撑腿全部采用可调式脚座，地面存在5mm以内的平整度误差时，不用额外垫钢板就能调平整个输送面，避免因为架体倾斜导致胎体滑移跑偏。所有和胎体接触的输送面都做了喷塑磨砂处理，表面粗糙度控制在Ra6.3，既不会因为太光滑导致胎体打滑停转，也不会因为太粗糙磨掉胎面的新鲜橡胶层留下污渍。两侧布置的红色限位柱内部嵌了压力传感触发块，一旦有胎体偏移碰到柱体，对应段的输送辊会自动降速，等胎体回到正轨后再恢复原有运行速度，不用安排专人在接驳点值守盯防。整套结构的连接位置全部采用标准件栓接，没有满焊的死连接，后期车间调整产线布局的时候，可以拆解成不同段的模块重新拼接，不用整体切割报废，适配轮胎厂多规格产品共线生产的灵活调整需求，哪怕后期要适配更大尺寸的工程胎，只需要更换两侧的导向块、调整挡边间距就能完成改造，不用重新搭建整套输送架构。
