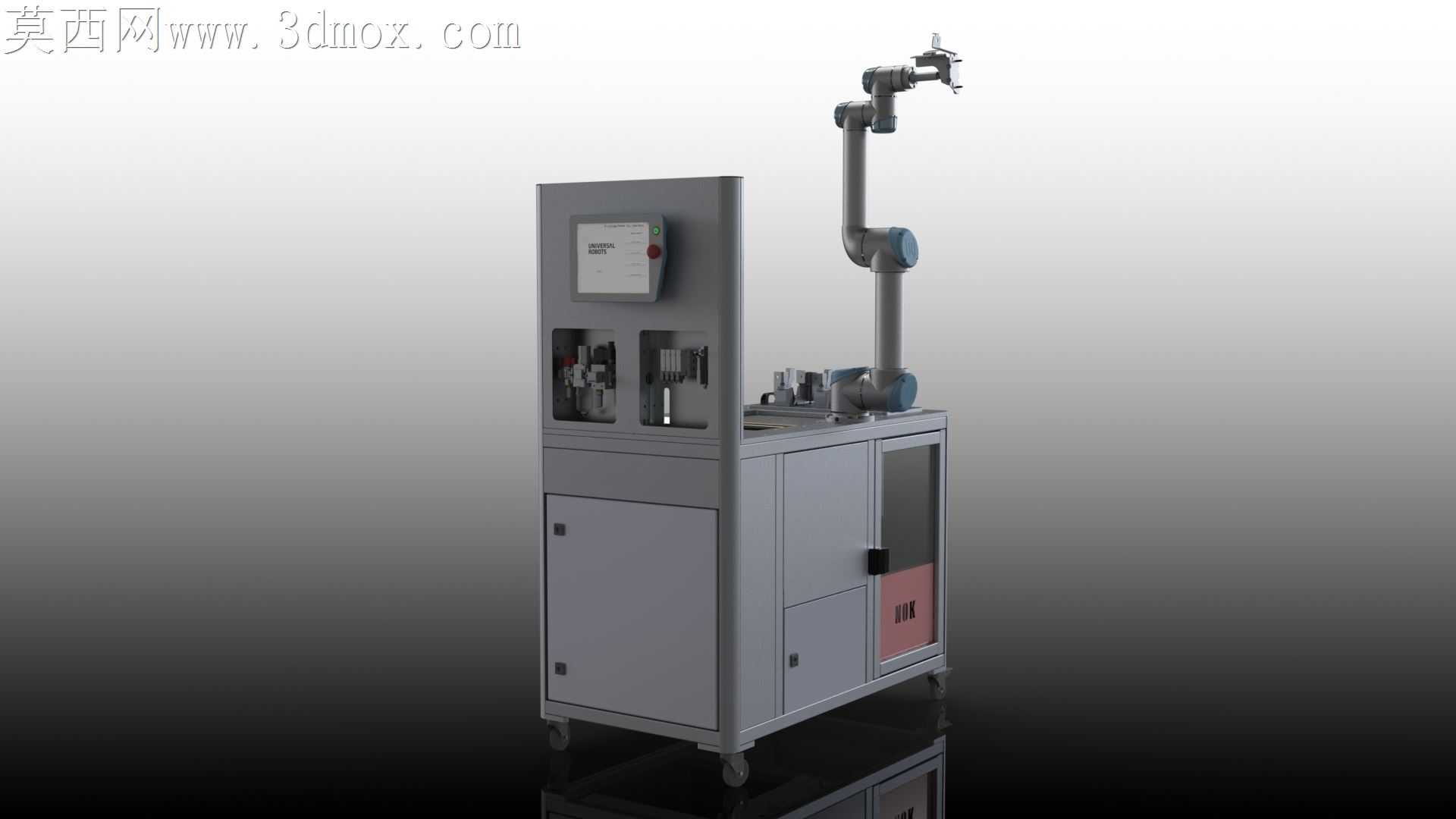

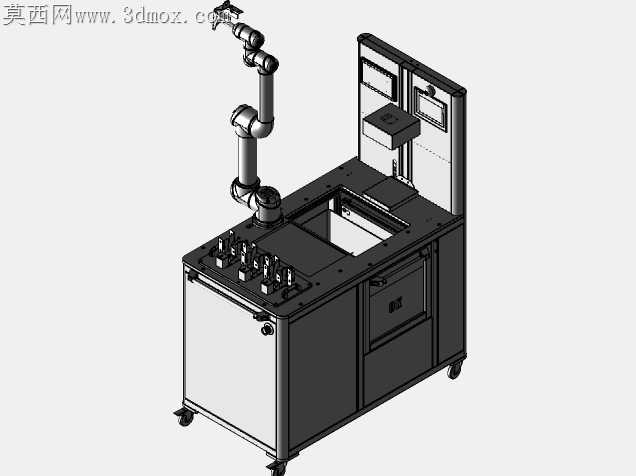

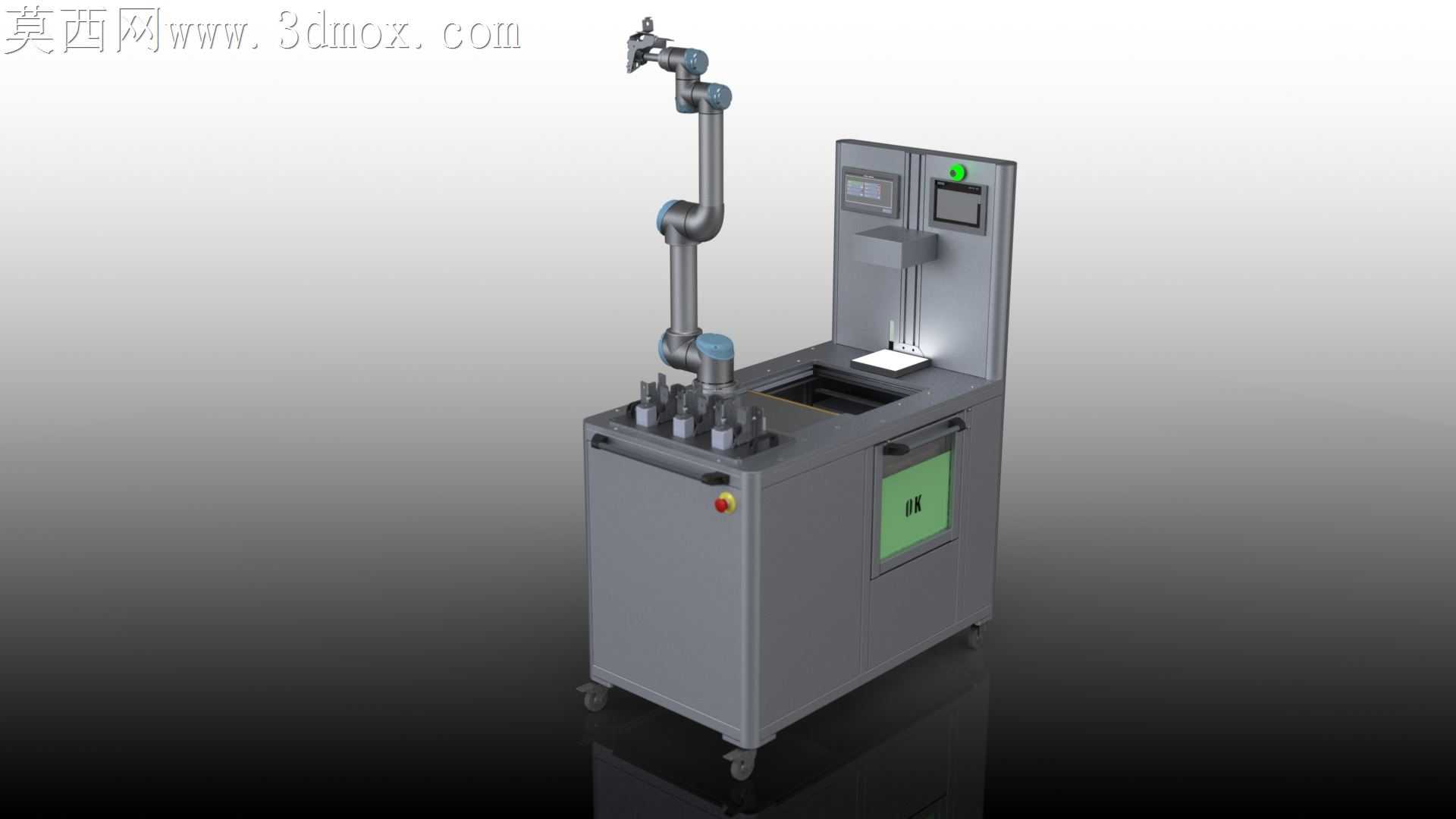

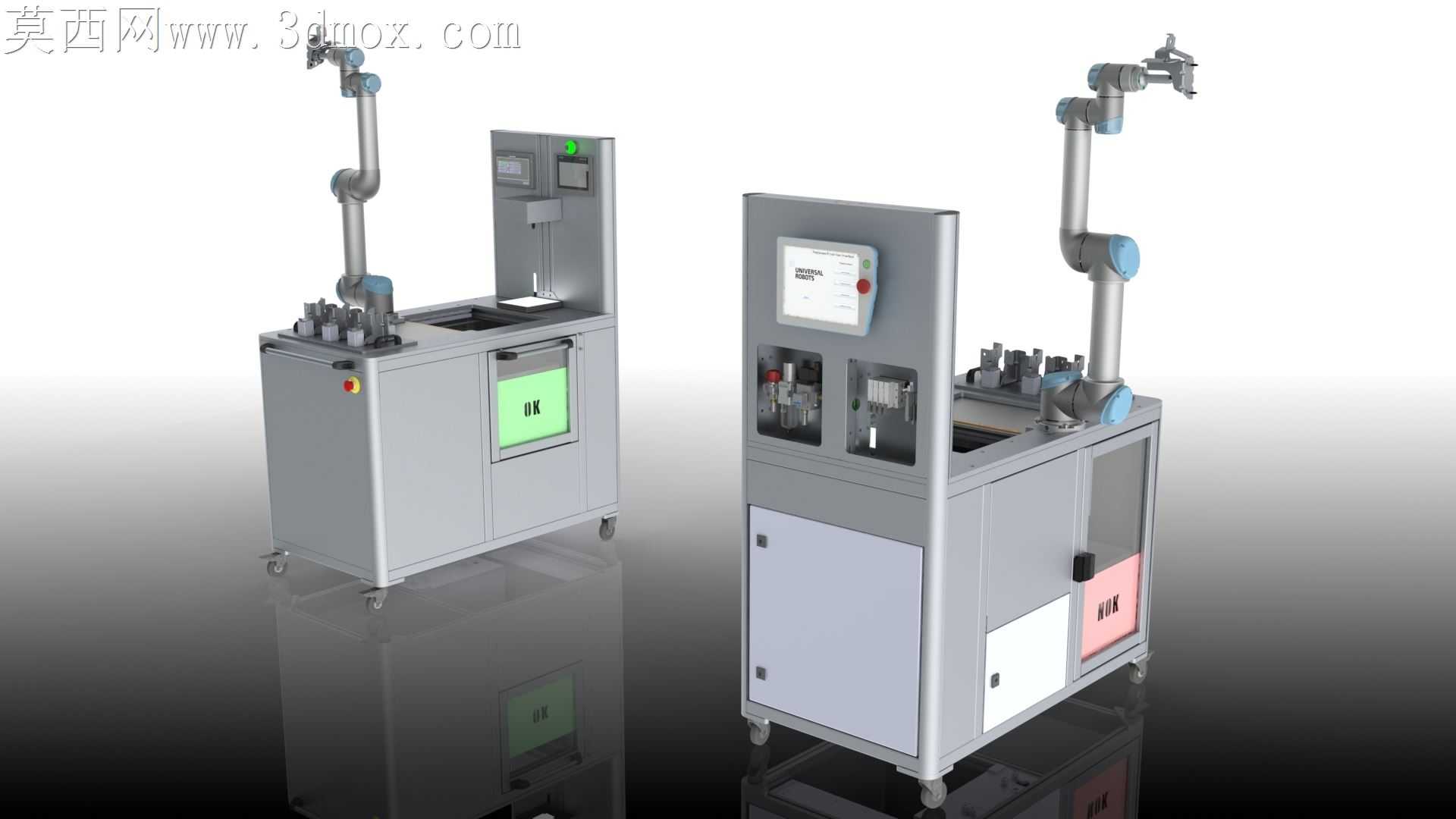

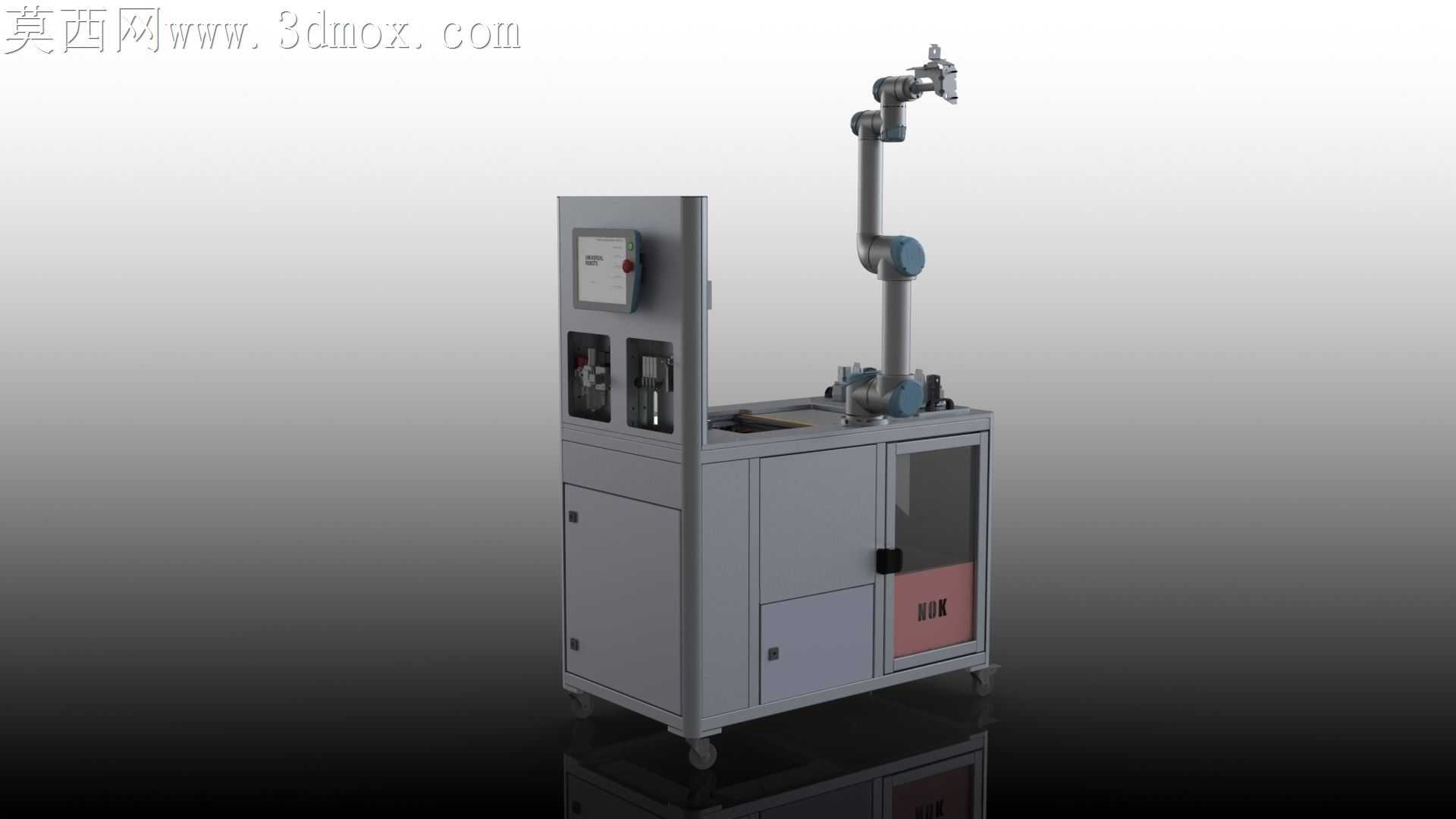

带协作机械臂的人工视觉检测设备

车间里做视觉检测工位最头疼的就是设备与协作臂的干涉问题，很多集成方案要么臂体运动时碰擦柜体边缘，要么检测工位的上料定位精度跟不上机械臂的重复定位公差，这套设备在结构排布上刚好踩中了现场落地的核心痛点。柜体采用铝型材框架拼接冷板封板的结构，底部预留的脚轮安装位做了内嵌式沉台，避免脚轮突出柜体侧面占用通道宽度，同时脚轮旁加装的可调支撑脚，在设备就位后可以直接锁死，抵消机械臂高速运动带来的整机晃动，不用额外做地面打膨胀螺栓的固定工序，适配产线快速换型的移位需求。协作臂的安装基座没有直接锁在柜体顶板平面上，而是做了12mm厚的45号钢垫高转接座，转接座与柜体框架的主承重横梁直接锁附，避开顶板薄钢板的受力薄弱区，臂体在做3kg负载的往复取放动作时，基座位置的形变量控制在0.02mm以内，不会因为柜体震颤导致视觉检测的成像出现虚焦偏移。柜体正面的操作屏做了15度的仰角倾斜安装，屏幕边框旁的急停按钮突出面板表面8mm，操作人员站在工位上不用俯身就能触碰到，同时屏幕下方的气路元件仓做了透明亚克力观察窗，日常点检调压阀压力、过滤器积水状态不用打开仓门，减少日常维护的拆装步骤。视觉检测的光源安装位预留了三组T型槽调节位，不同尺寸的待检测工件切换时，光源可以沿着槽位前后上下调整角度，不用重新打孔安装支架，适配多品种小批量的检测需求。柜体侧面的三色灯安装座做了可弯折的金属杆支架，设备运行状态的警示灯光可以绕过臂体的运动遮挡范围，车间通道上的巡检人员隔着较远位置就能看到设备运行状态。柜门的铰链采用隐藏式内装结构，柜门开合时不会突出柜体侧面，臂体运动到靠近柜门的极限位置时，预留了15mm的安全间隙，哪怕柜门没有完全关严，也不会出现臂体刮蹭柜门的隐患。设备内部的走线槽全部沿着框架内侧排布，机械臂的动力线、编码器线沿着垫高转接座的预留穿线孔直接走入柜内，避免线缆外露在臂体运动范围内，长期往复运动不会出现线缆被臂体磨破的风险。检测工位的定位夹具采用快换式销钉定位，更换不同工件的夹具时不用重新校准坐标系，销钉插入后锁紧两颗手柄螺丝就能完成更换，整个换型过程控制在五分钟以内，匹配产线快速换产的节奏。
