光固化桌面级树脂3D打印机整机结构

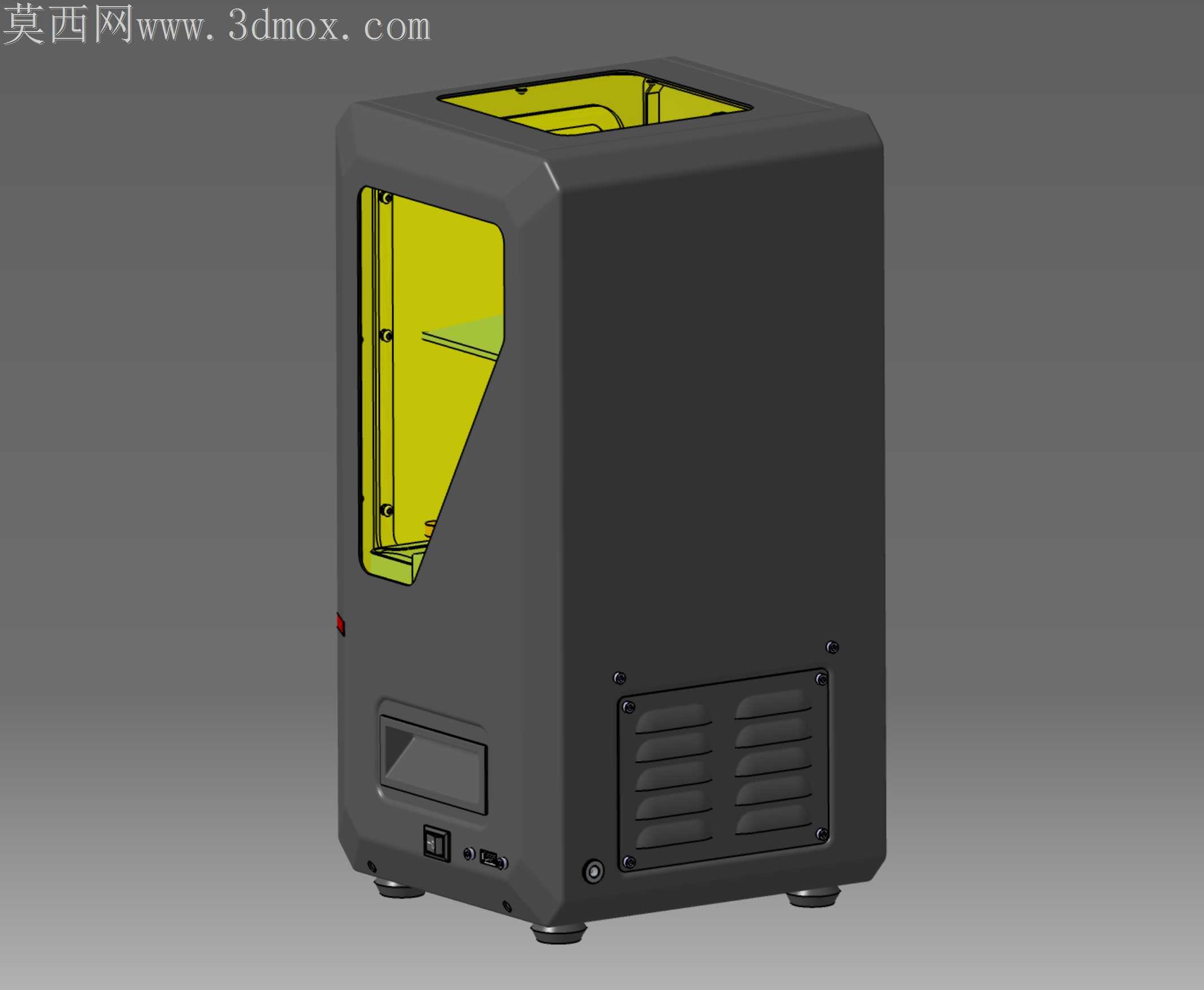

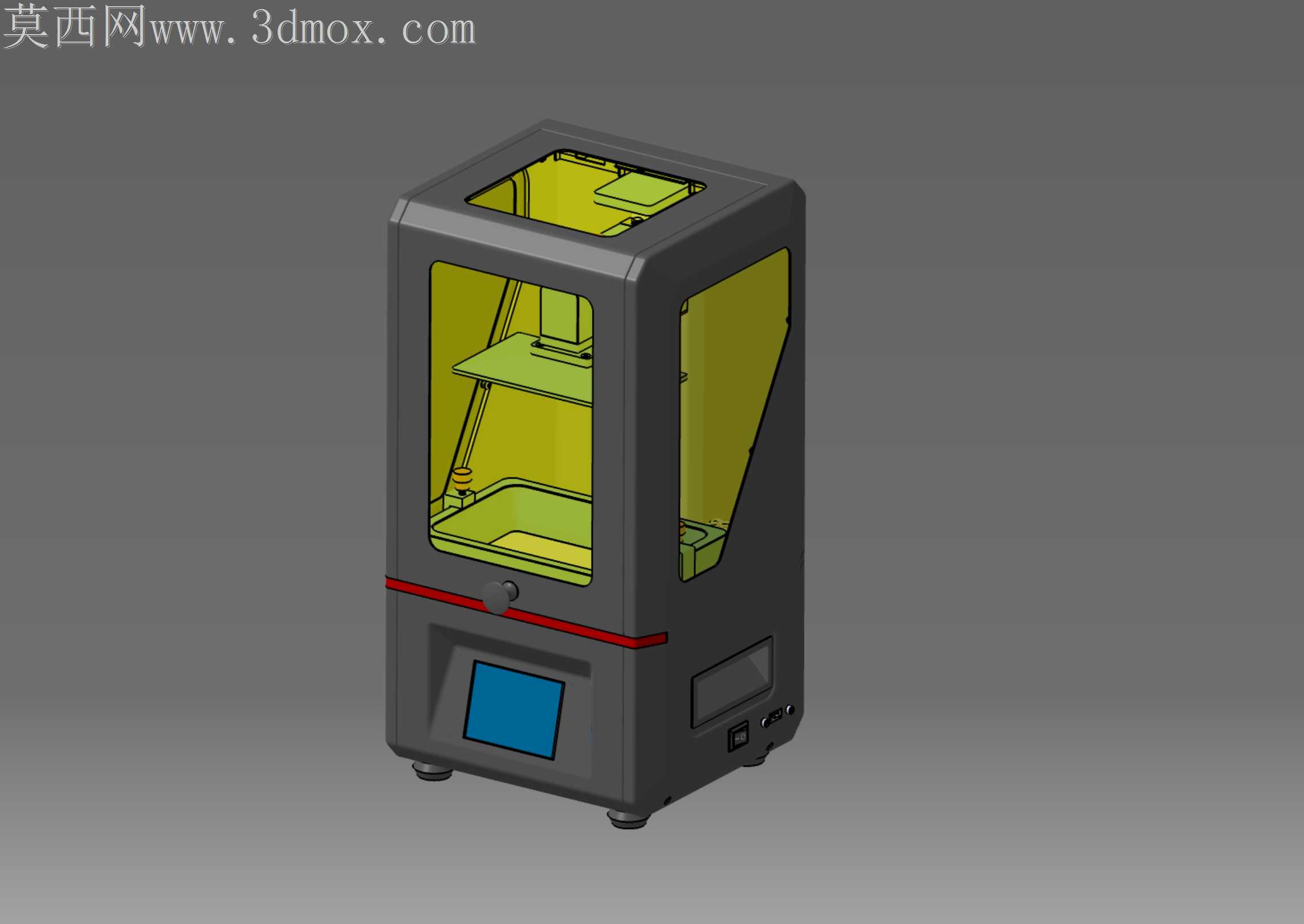

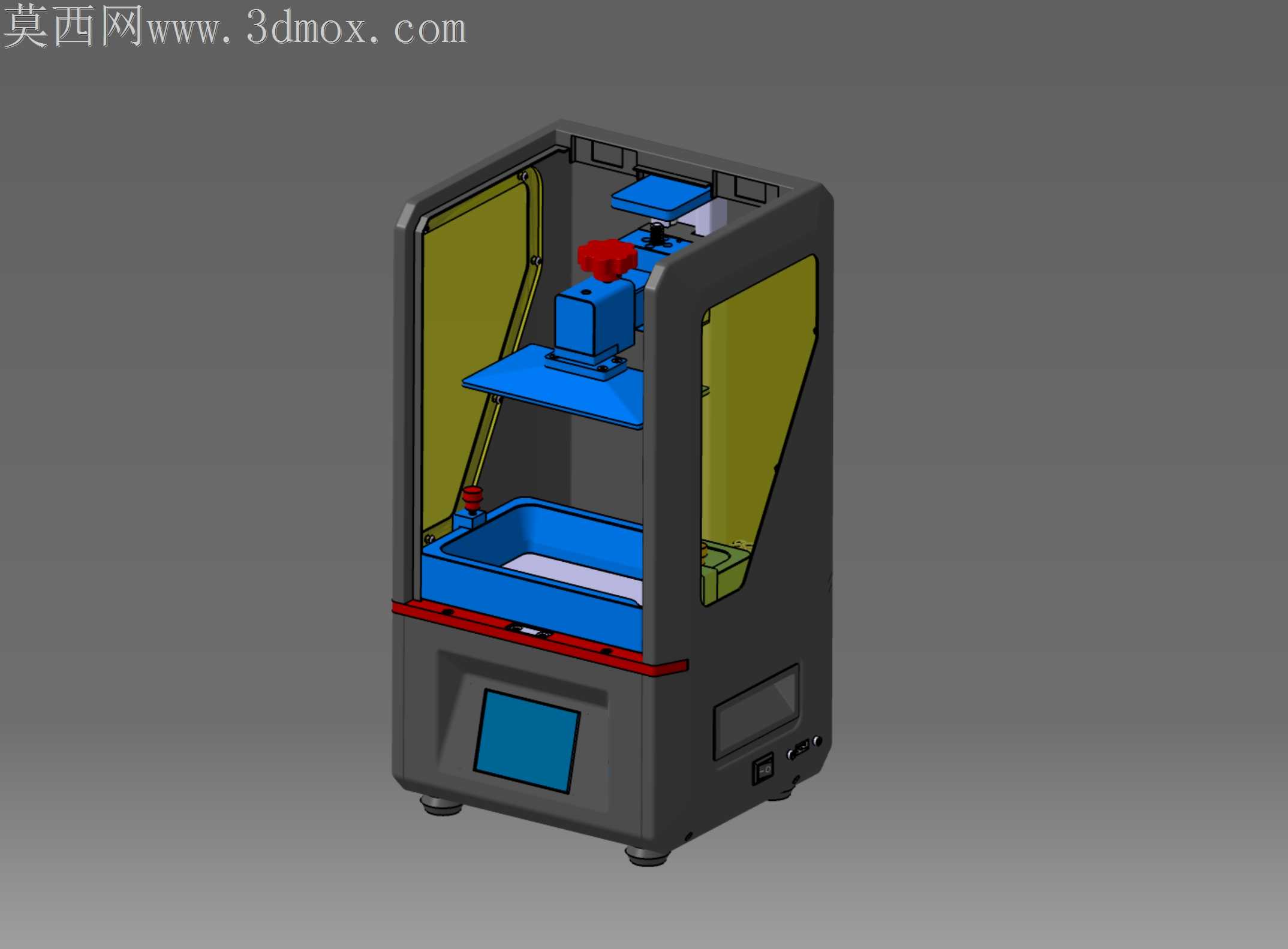

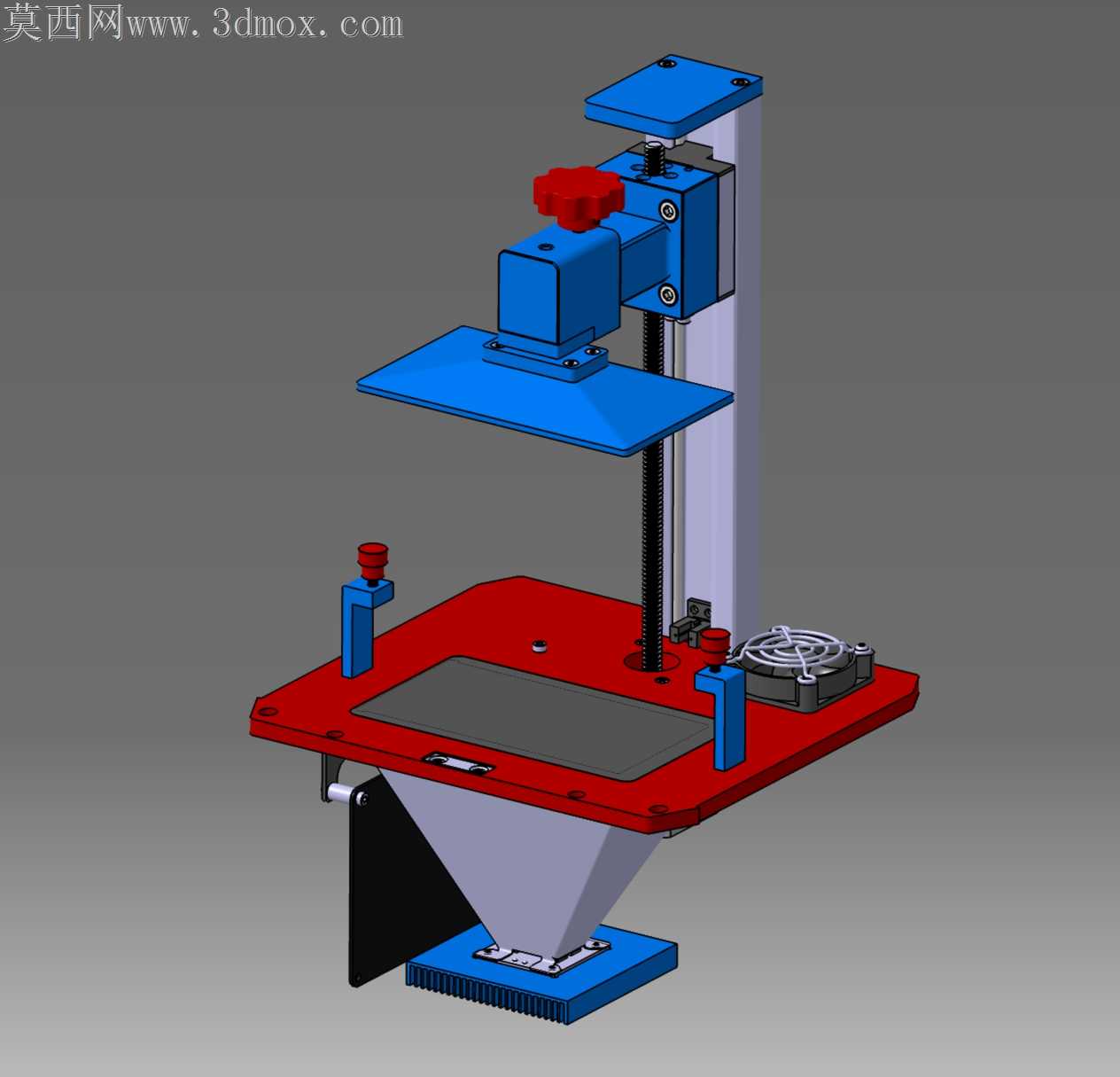

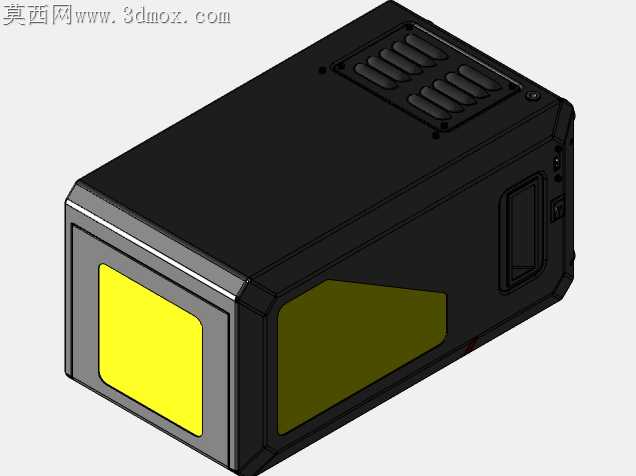

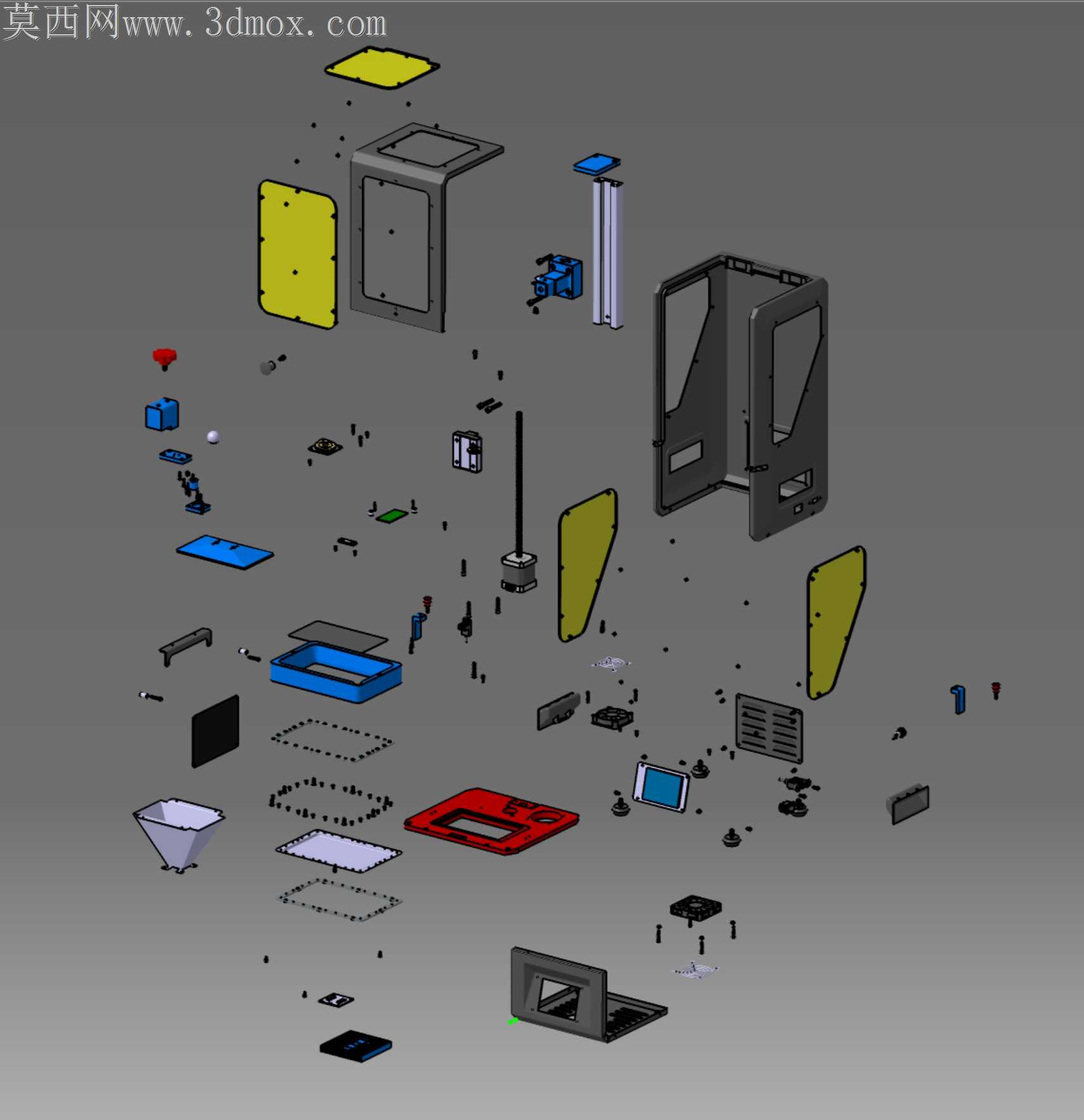

光固化3D打印设备的装配公差控制一直是桌面级产品落地的核心痛点，离型膜张紧度、成型平台平行度、Z轴升降的同轴度偏差，会直接导致打印层纹、模型脱落甚至整版打印报废，这套结构在装配逻辑上做了大量适配量产的细节调整。机箱外壳采用半包围式钣金拼接设计，观察窗的倾斜切角没有做常规的直角封边，而是预留了1.2mm的嵌槽公差，刚好卡入茶色亚克力防护板，不需要额外打胶固定，装配时工人只需要将亚克力板沿滑槽推入，再用底部两颗M3沉头螺丝锁紧即可，既避免了胶水粘接导致的溢胶脏污问题，也能降低后期维护更换防护板的拆解难度。Z轴升降导轨没有直接固定在机箱后壁的薄钣金上，而是单独设计了6mm厚的铝合金安装背板，导轨通过三颗内六角螺丝锁附在背板上，背板再与机箱底部的注塑底座连接，这种分层固定的结构能抵消钣金冲压带来的平面度误差，避免导轨安装倾斜导致的平台升降卡顿，导轨与安装面之间还预留了0.05mm的调整间隙，装配时可以通过塞尺微调导轨平行度，保证Z轴升降的全程跳动量控制在0.02mm以内。成型平台的安装接口做了快拆式的楔形卡扣设计，没有采用传统的四颗螺丝锁紧结构，平台支架上的楔形凸台与Z轴滑台上的凹槽配合时，只需要扳动侧面的偏心锁紧手柄就能完成固定，卡扣的配合面做了滚花防滑处理，反复拆装的重复定位精度能控制在0.1mm以内，用户更换不同规格的打印平台时不需要重新做全幅面调平。机箱前部的触控屏安装位做了下沉式设计，屏幕边框与外壳表面的高度差控制在0.3mm，既不会因为突出过多被磕碰损坏，也不会因为凹陷太深导致边角积灰难清理，屏幕后方的走线槽预留了10mm的冗余空间，FPC排线可以自然弯曲固定，不会因为机箱装配挤压导致排线断裂。机箱侧面的散热风扇安装位做了防尘网的嵌装结构，风扇与防尘网之间预留了8mm的通风间隙，不会因为防尘网贴附在风扇扇叶上产生风噪，风扇的固定孔位做了橡胶减震垫的安装槽，能抵消风扇运转时的震动传递到机箱框架上，避免打印过程中细微震动导致的模型层纹偏移。料槽的安装位置做了三个定位销，对应机箱底座上的三个定位孔，装配时不需要反复调整位置，放下去就能保证料槽与LCD屏幕的居中对齐，定位销的高度做了差异化设计，其中一个销子比另外两个高2mm，能起到防呆作用，避免工人装反料槽导致离型膜刮花。内部的主板安装位做了悬空式的支架设计，主板与机箱底板之间预留了15mm的空隙，既可以避免底板的冷凝水接触主板导致短路，也能让空气在主板下方形成流通通道，带走主板工作时产生的热量，不需要额外增加散热片就能满足长时间连续打印的散热需求。
