适配开源主控的紧凑型3D打印控制机箱

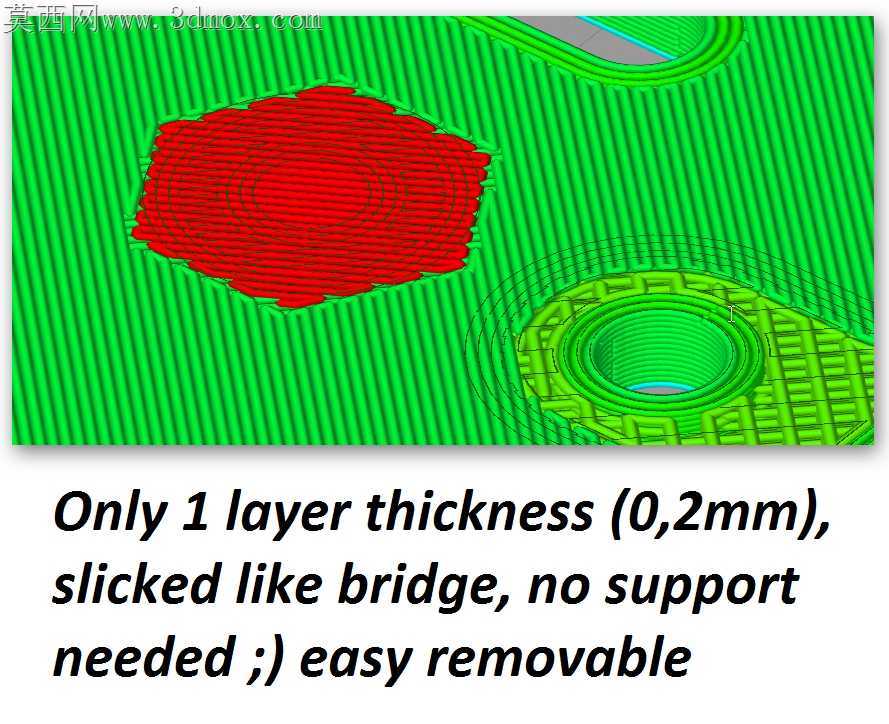

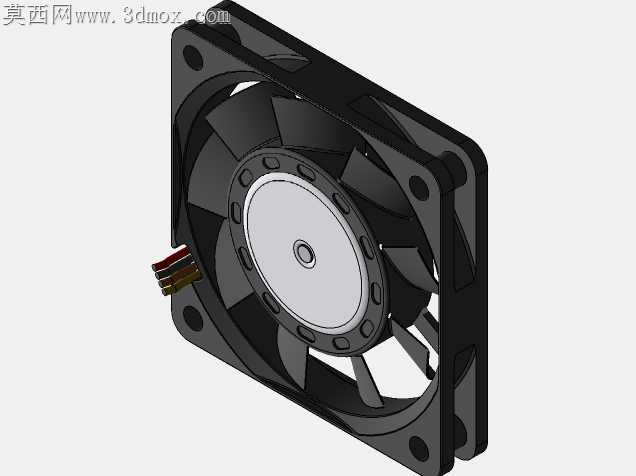

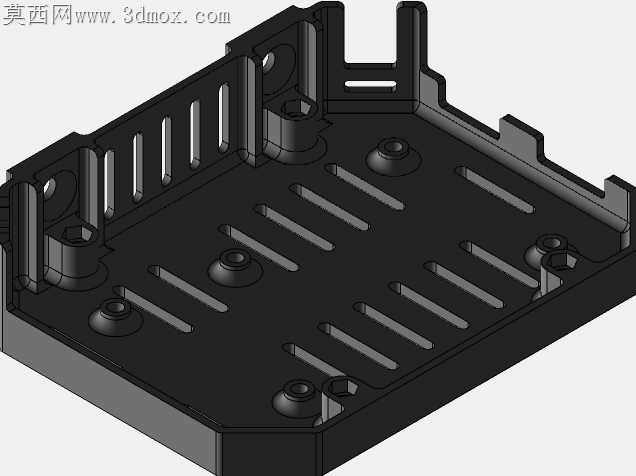

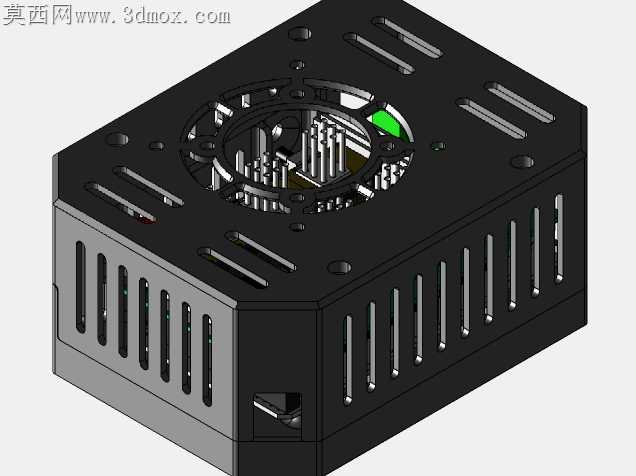

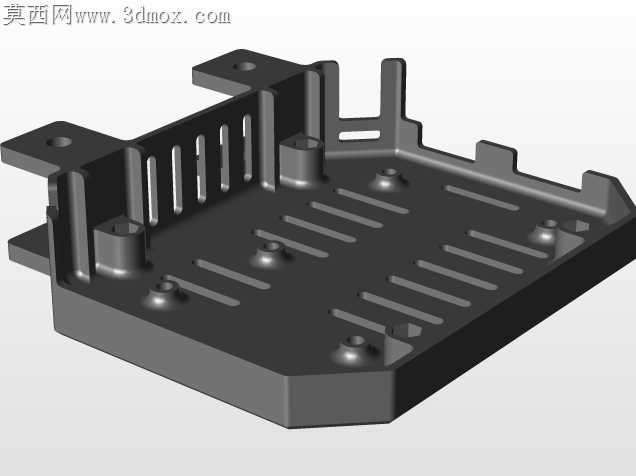

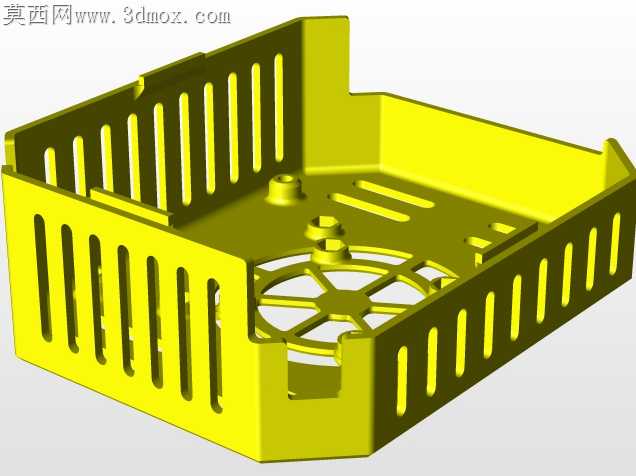

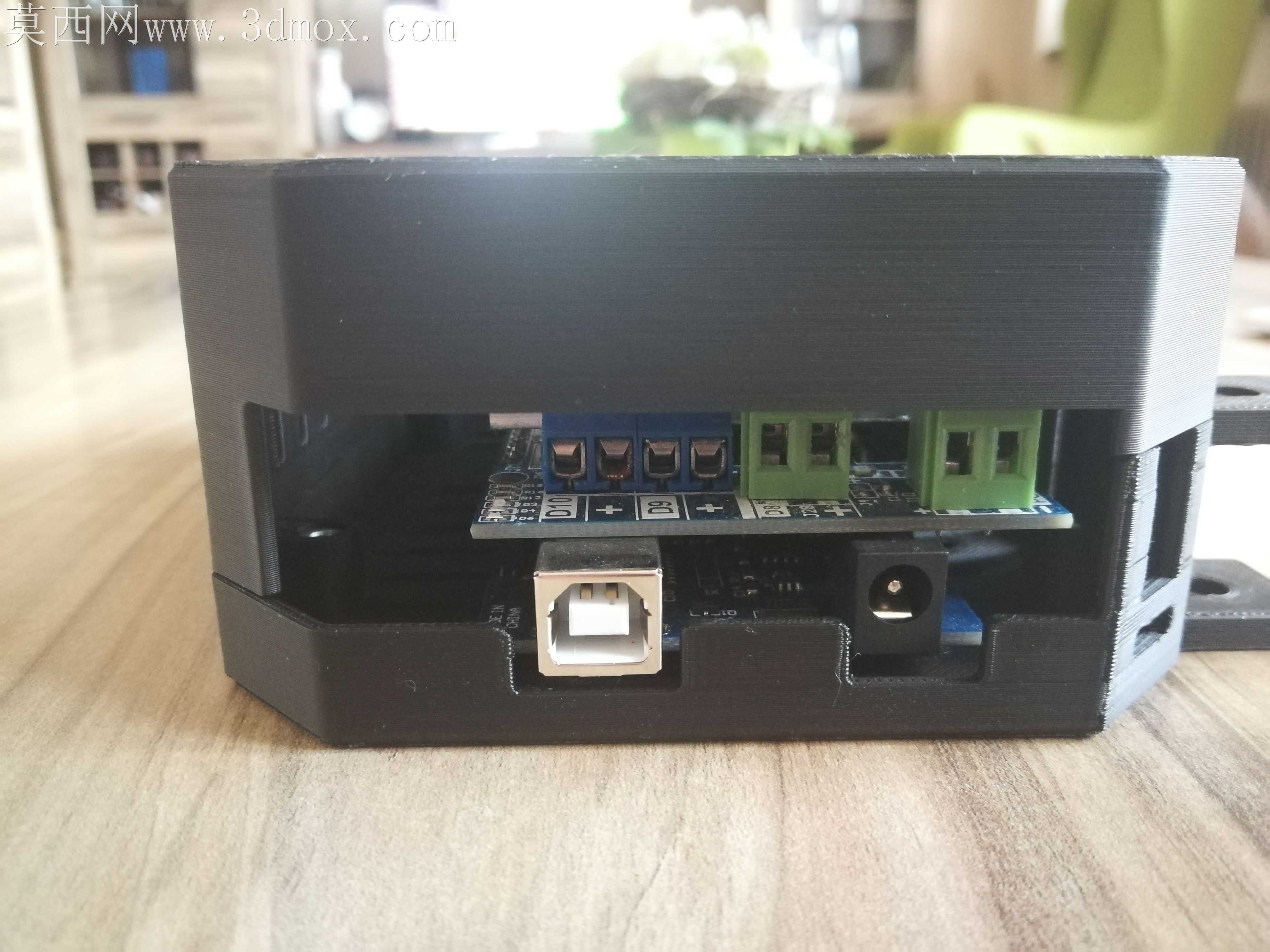

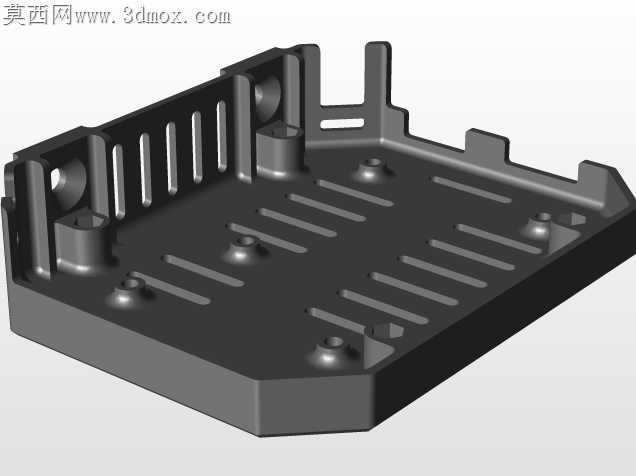

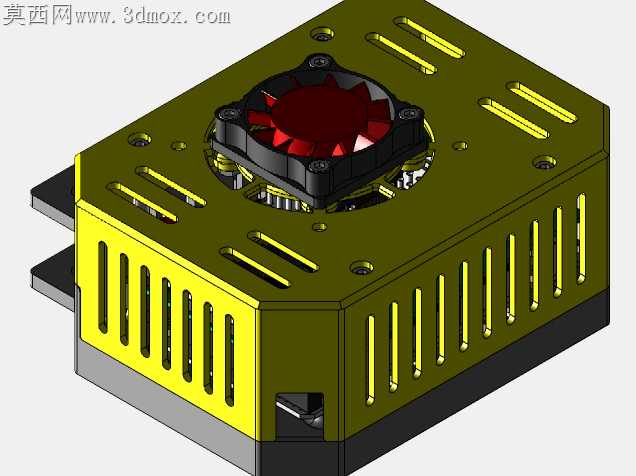

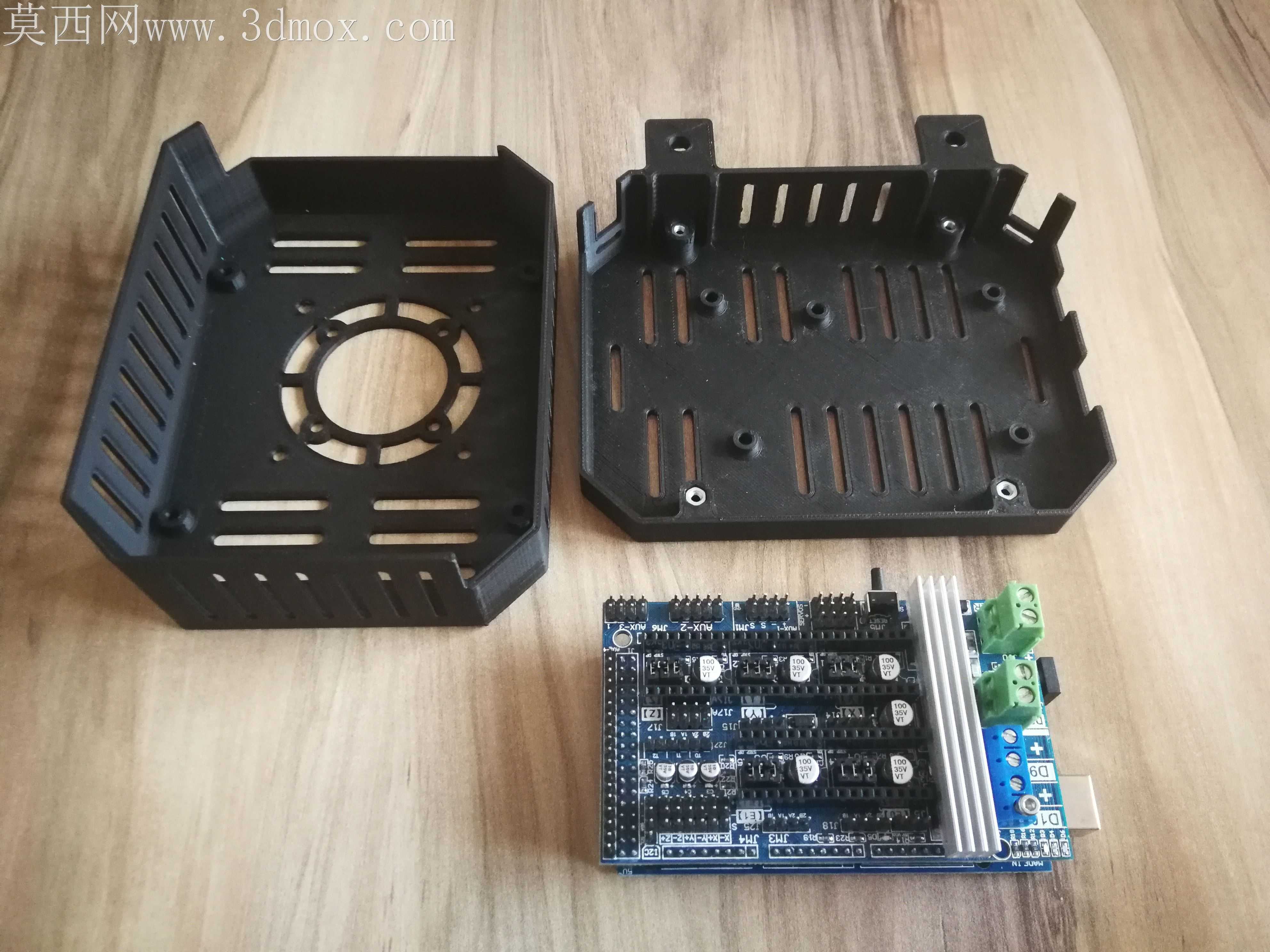

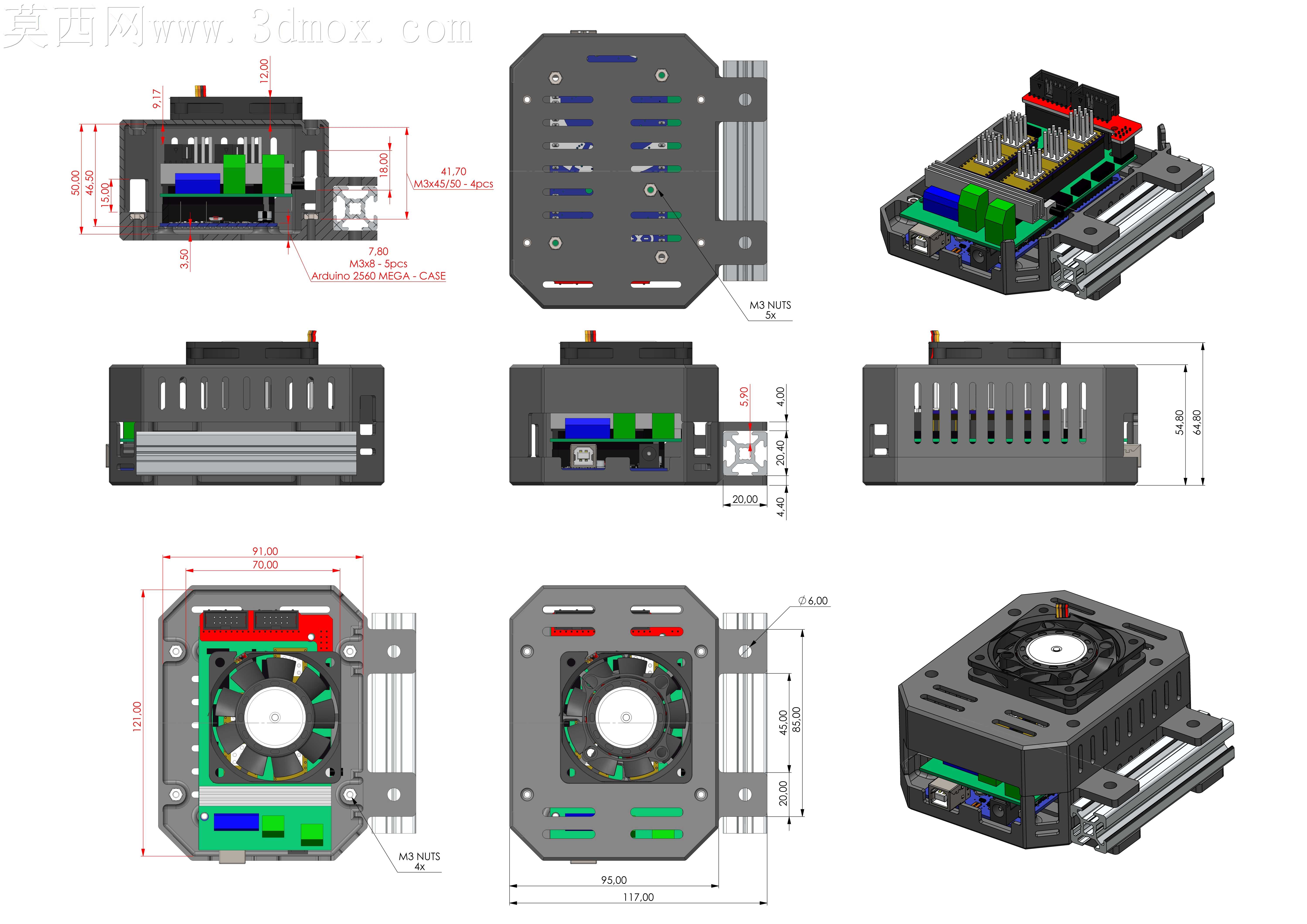

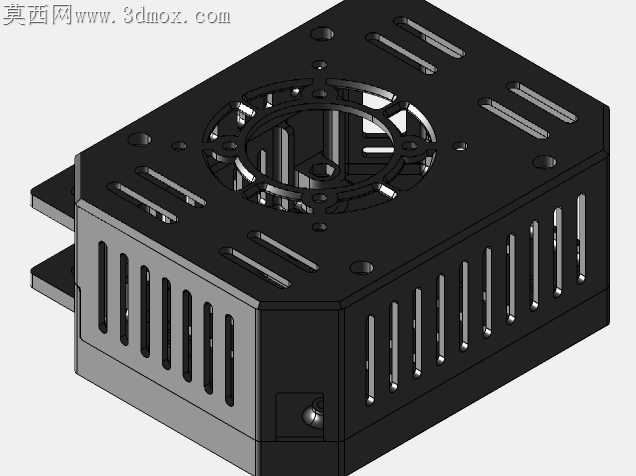

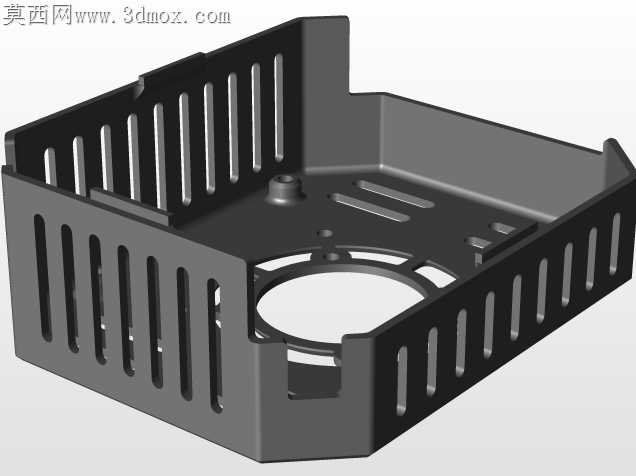

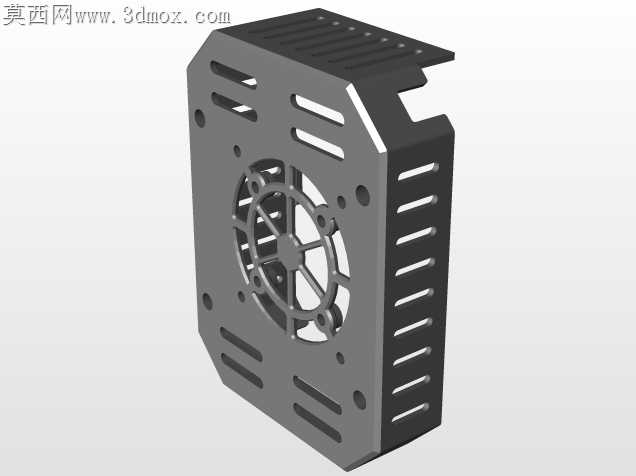

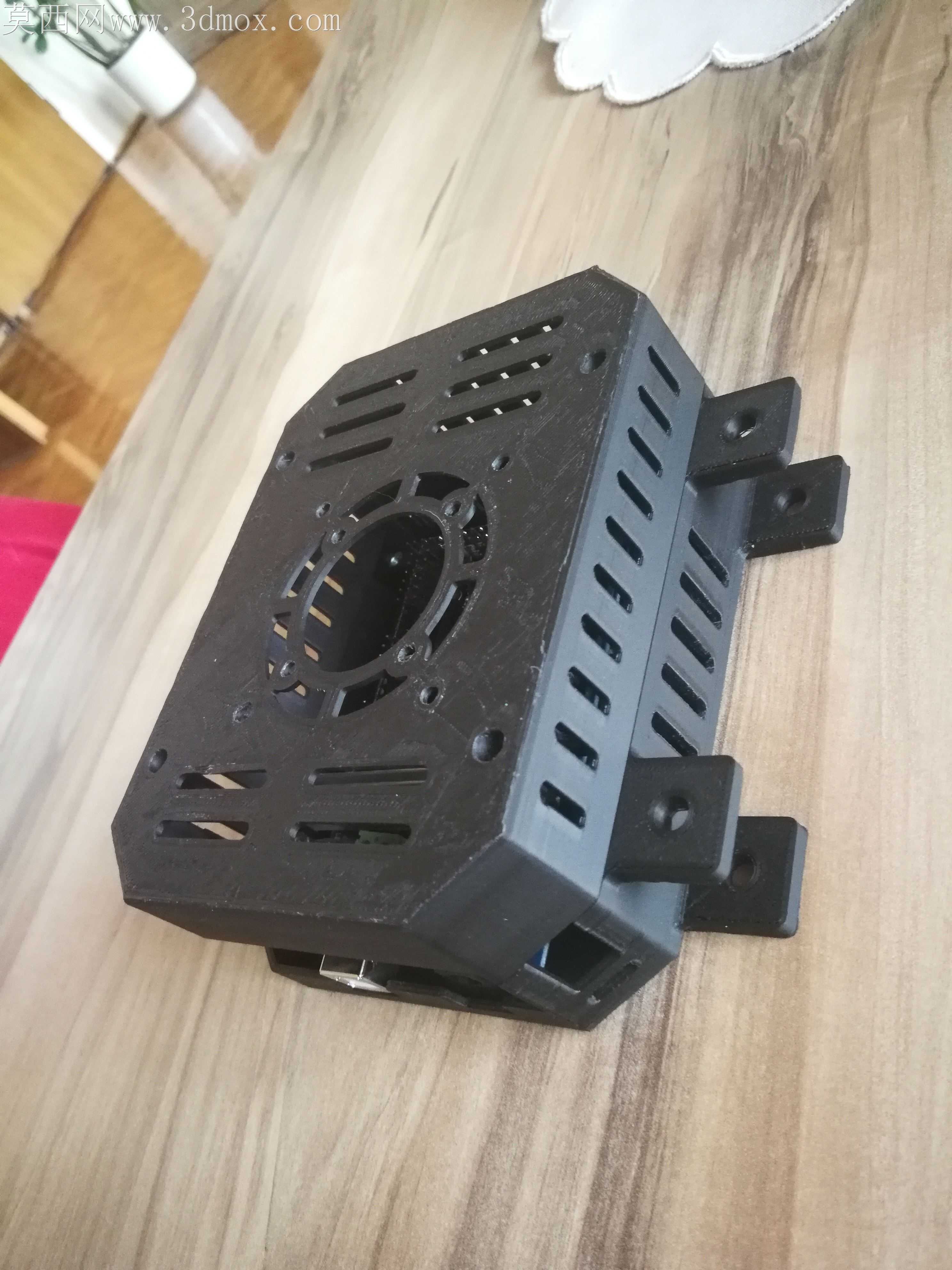

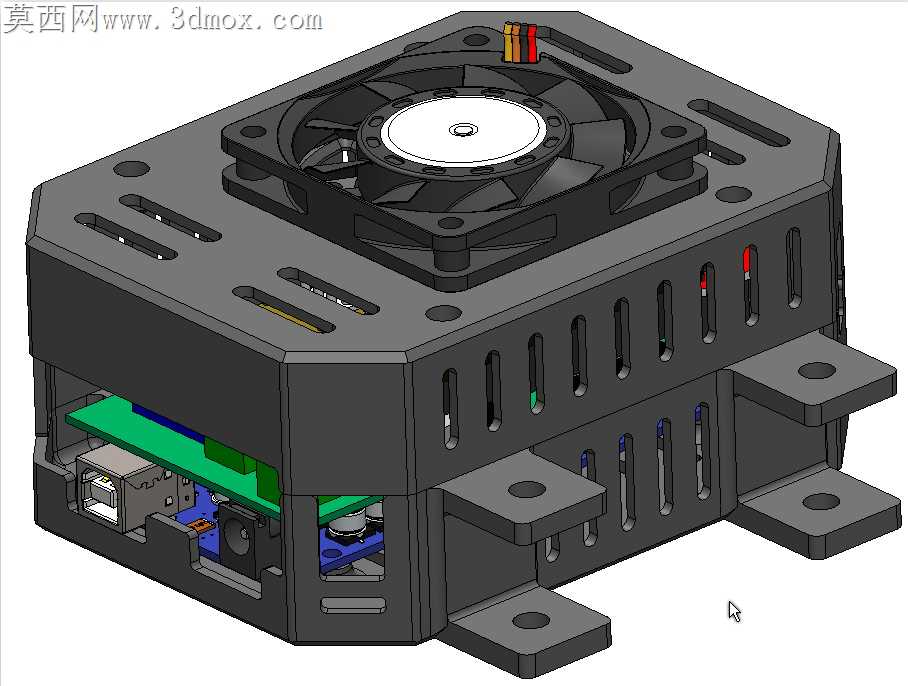

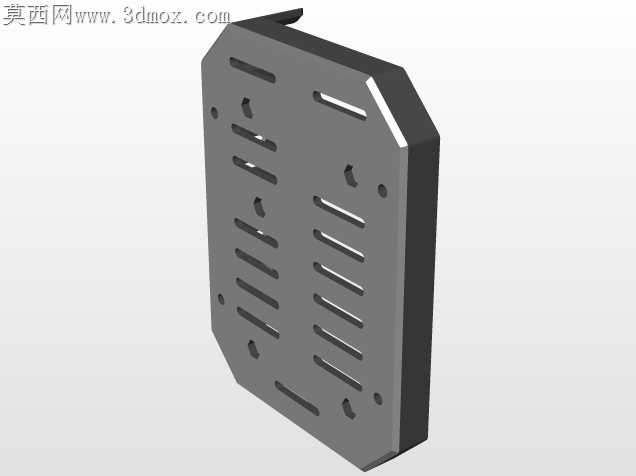

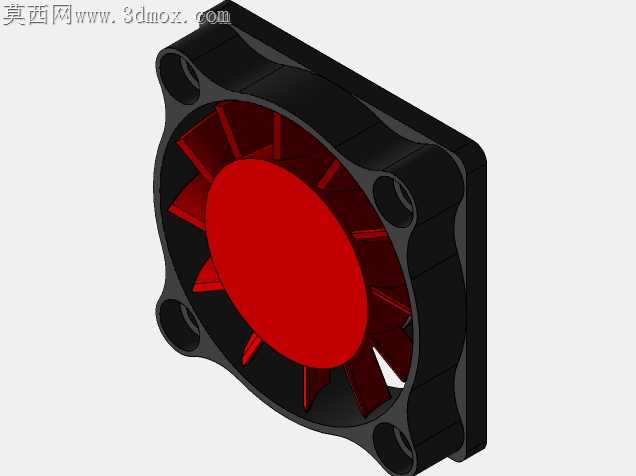

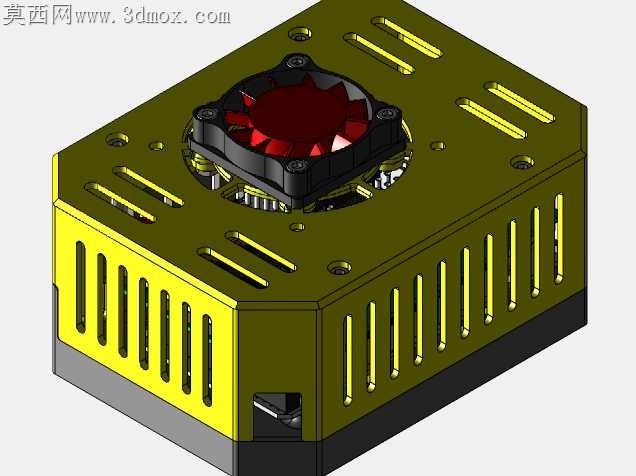

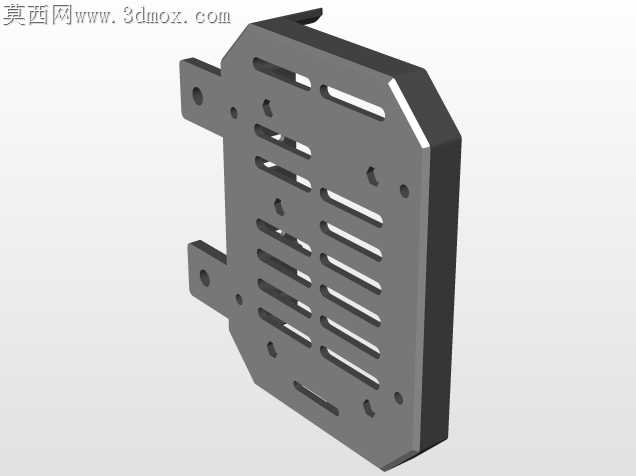

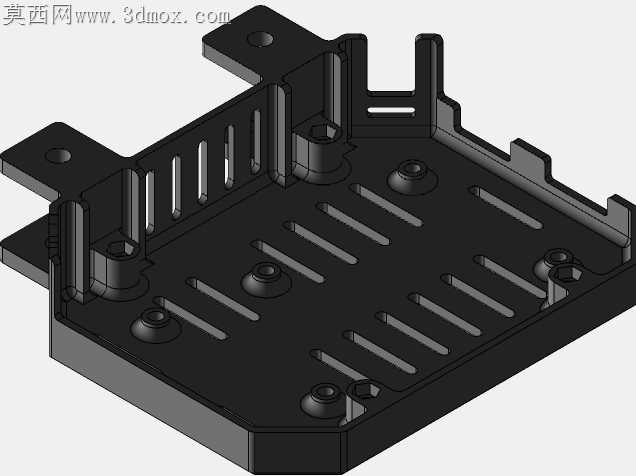

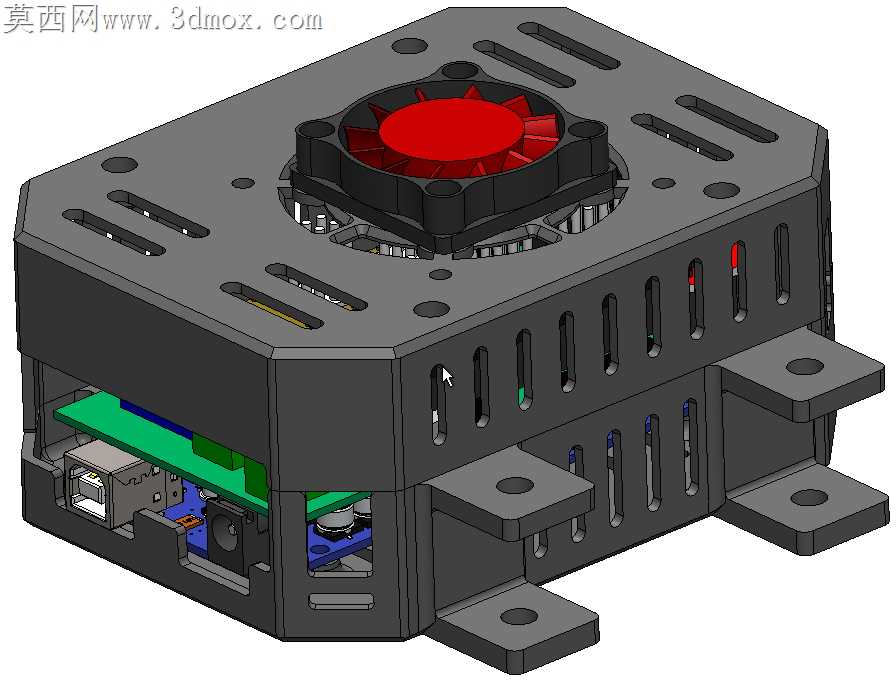

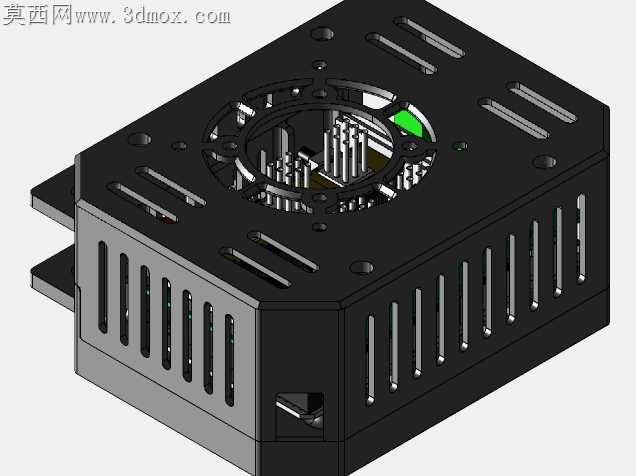

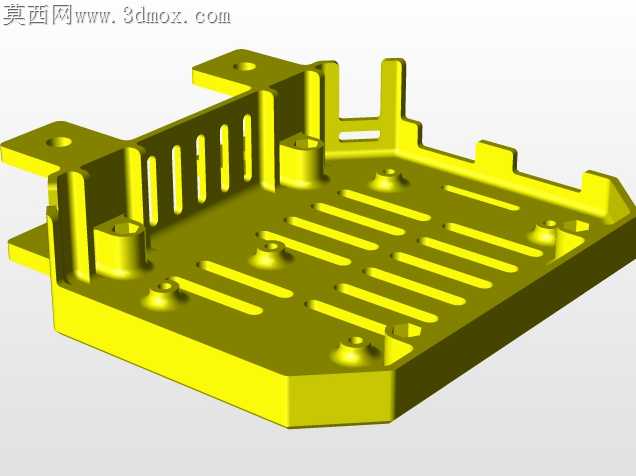

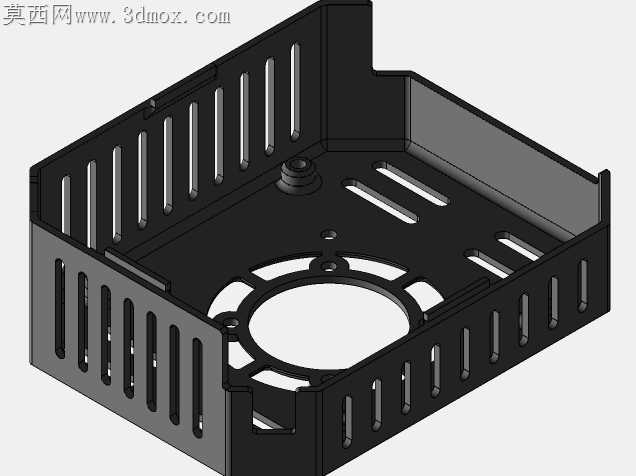

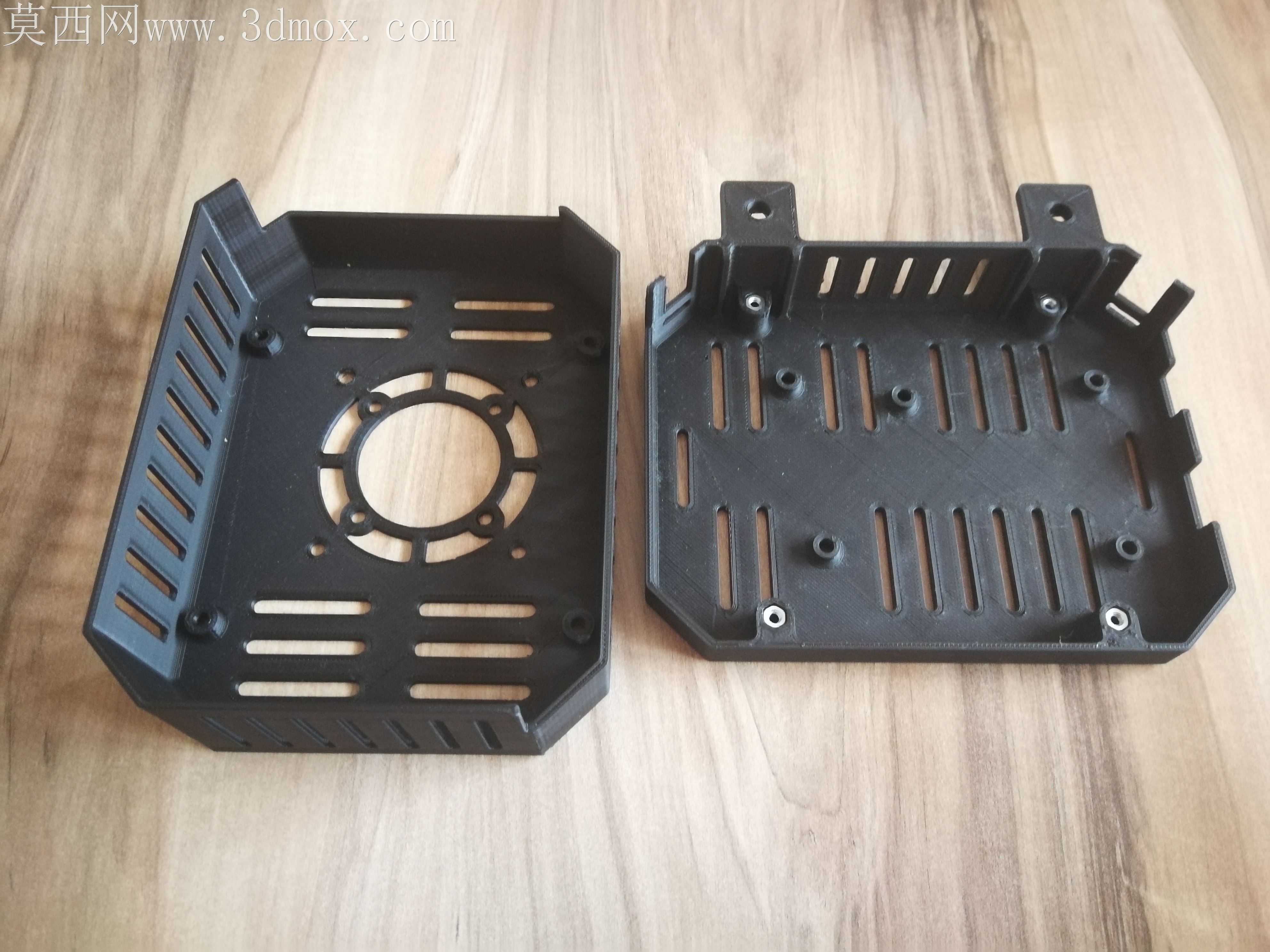

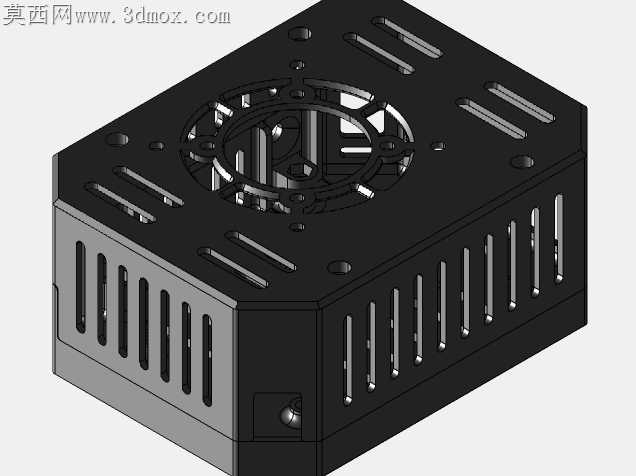

桌面级FDM设备的控制箱长期存在走线杂乱、散热风道混乱、不同规格主控板适配性差的痛点，很多DIY玩家自制的机箱要么预留空间冗余过大挤占打印腔体有效行程，要么空间局促导致驱动模块积热触发过流保护，甚至出现接插件挤压松脱引发的打印断连问题。这款控制机箱在结构优化上做了非常多落地性的取舍，没有追求视觉上的规整对称，而是完全围绕核心元器件的发热特性与安装公差做空间排布。机箱侧壁预留的导轨安装卡槽没有做通用化的宽幅冗余，刚好匹配2020铝型材的卡接公差，卡入后不需要额外打螺丝固定，侧面的走线槽深度刚好容纳16路步进电机线与热敏电阻线的弯折半径，不会出现线材被盖板压破绝缘层的隐患。风扇安装位做了两档尺寸的沉台设计，40mm与60mm规格的散热风扇都能直接贴合安装，沉台深度刚好避开风扇接线的凸起部分，盖上盖板后不会出现风扇被顶住停转的问题。主控板安装柱的高度做了精准测算，Arduino 2560主控搭配Ramps 1.6扩展板插装后，板载的USB接口刚好对齐机箱侧壁的预留开口，不需要额外延长线就能连接电脑调试，A4988或者TMC2100驱动模块插装后，顶部距离机箱上盖预留了3mm的空气流通层，驱动工作时产生的热量能顺着风扇形成的直通风道直接排出，不会在箱体内形成积热涡旋。LCD显示屏的转接板安装位做了可微调的长圆孔设计，不同批次的屏线长度存在细微公差时，不需要重新打孔就能调整安装位置，避免屏线过度弯折出现接触不良。箱体边角没有做多余的圆角装饰，所有拼接边都设计了0.2mm的定位止口，板材切割后拼接时能自动对齐，不需要额外的治具固定就能完成组装，拼接缝隙控制在0.1mm以内，既不会漏风打乱散热风道，也不会因为公差过紧导致组装时板材开裂。电源接口与保险丝座的开孔位置避开了内部走线的集中区域，插拔电源线时不会碰到内部的高压接线端，维修更换保险丝时不需要拆开整个机箱盖板，伸手就能从外侧操作。箱体内没有预留多余的闲置安装位，所有空间都分配给了核心功能模块，整体体积比常规通用控制箱缩小近三分之一，安装在打印机型材框架侧面时不会超出设备 footprint，搬运移动时也不会出现磕碰剐蹭。
