桌面级小型龙门式数控雕刻加工设备

这款小型龙门数控加工设备，主要面向个人工坊、创客空间、小型加工门店以及教学实训场景设计，可放置在常规工作台面上使用，无需占用大面积生产场地，能够满足小尺寸工件的柔性加工需求，适配软金属、工程塑料、木材、亚克力等多种常见加工材料，可完成平面雕刻、轮廓铣削、钻孔、浅槽加工等多类常规机加工工序，既可以用于个性化定制产品的小批量打样生产，也能作为机械数控教学的实操载体，帮助学习者理解三轴运动控制、传动结构布局的实际逻辑。

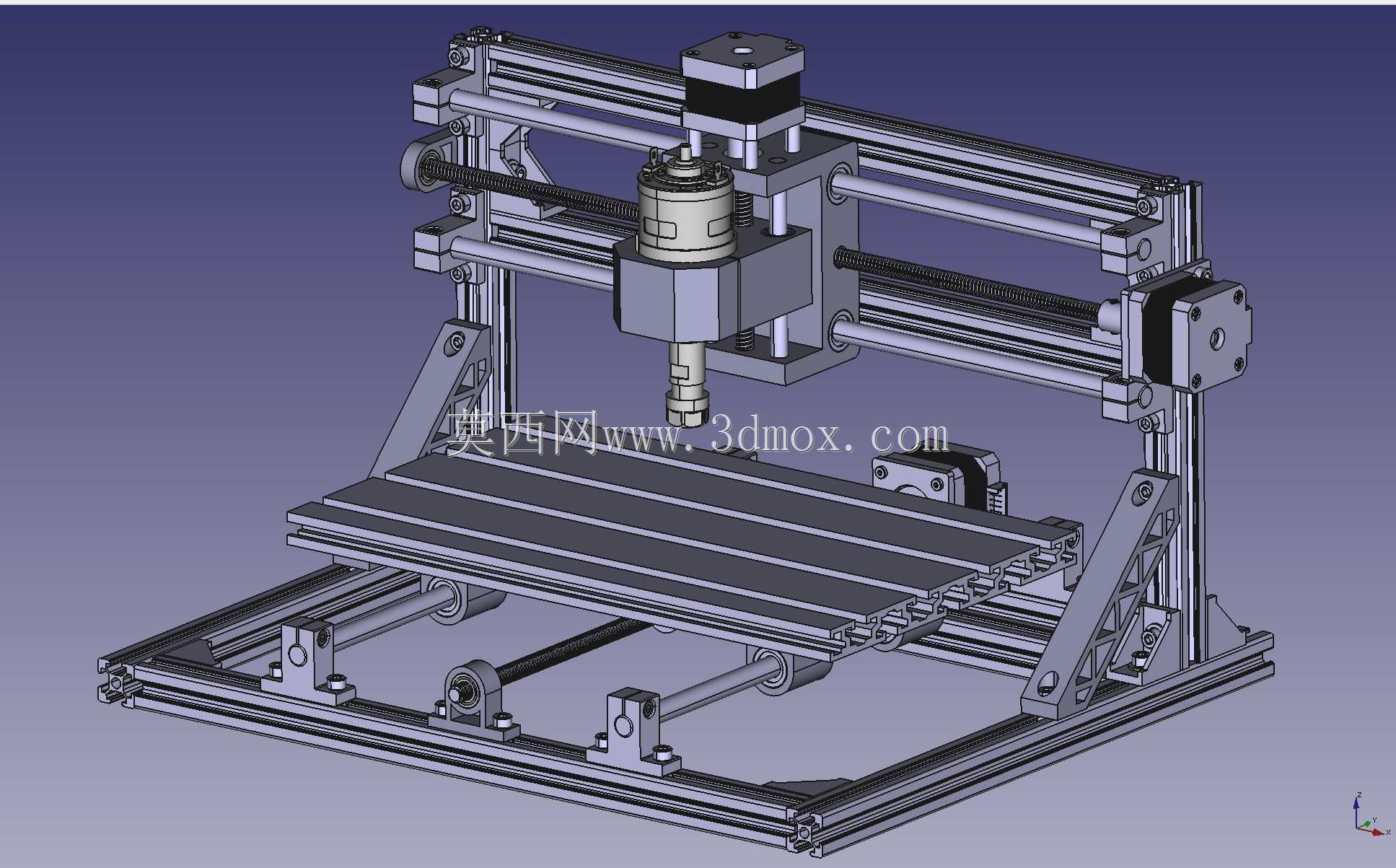

设备采用经典的龙门移动式结构设计，加工平台固定在底座区域，X轴传动组件沿底座两侧的平行导轨布置，带动龙门整体做前后方向的进给运动；Y轴传动组件横跨安装在龙门立柱上，带动Z轴主轴安装座做左右方向的进给运动；Z轴组件垂直布置在滑座上，带动加工主轴做上下方向的进给运动，三轴均采用丝杆传动搭配线性导轨导向的结构，能够保证运动过程的平稳性，减少传动间隙带来的加工误差，整体结构布局紧凑，运动部件的受力分布均匀，可在常规加工工况下保持稳定的运动精度。

机架主体采用工业铝型材拼接组装的结构形式，搭配角码、三角加强件做连接加固，既能够保证整体框架的结构刚性，减少加工过程中产生的振动，也具备组装便捷、后期维护调整方便的优势，用户可根据实际加工需求对机架的局部结构做微调改装。主轴部分采用高速风冷电主轴，搭配对应的夹头可装夹不同规格的加工刀具，可根据加工材料的特性调整主轴转速，匹配不同的切削参数要求。三轴的驱动端均预留了步进电机的安装位，可搭配对应的数控控制系统实现自动走刀加工，设备的走线沿型材凹槽布置，整体外观整洁，避免运动过程中出现线缆拖拽干涉的问题。

从安装边界来看，设备整体长宽尺寸适配常规桌面的摆放空间，底座的铝型材支脚可搭配减震脚垫使用，能够进一步降低加工振动对加工精度的影响，加工平台采用T型槽铝型材台面，可通过T型螺栓、压块快速装夹不同外形的待加工工件，装夹操作便捷，平台的有效加工行程覆盖小尺寸工件的常规加工需求，能够满足多数个人用户、小型加工场景的日常使用需要。整体设计在控制成本与体积的前提下，尽可能保证了结构刚性与加工稳定性，兼顾了实用性与改装拓展性。
