沸水堆核反应堆核心结构三维设计方案

沸水堆作为轻水堆的主流技术路线之一，是商用核电站中应用广泛的堆型，其核心结构的三维设计直接关系到堆芯冷却效率、辐射屏蔽效果以及长期运行的结构稳定性。本次设计的沸水堆结构参考成熟商用堆型的核心布局，重点还原了堆芯压力容器、下部环形支撑结构、上部控制棒导向段以及堆内构件的相对位置关系，可用于核电专业教学演示、堆型结构认知以及初步方案阶段的布局校核。

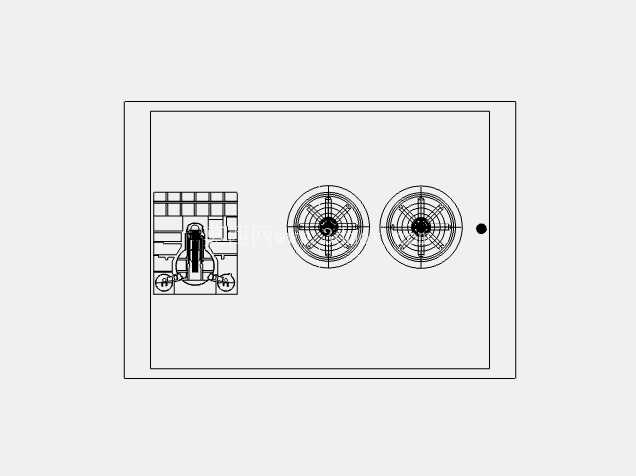

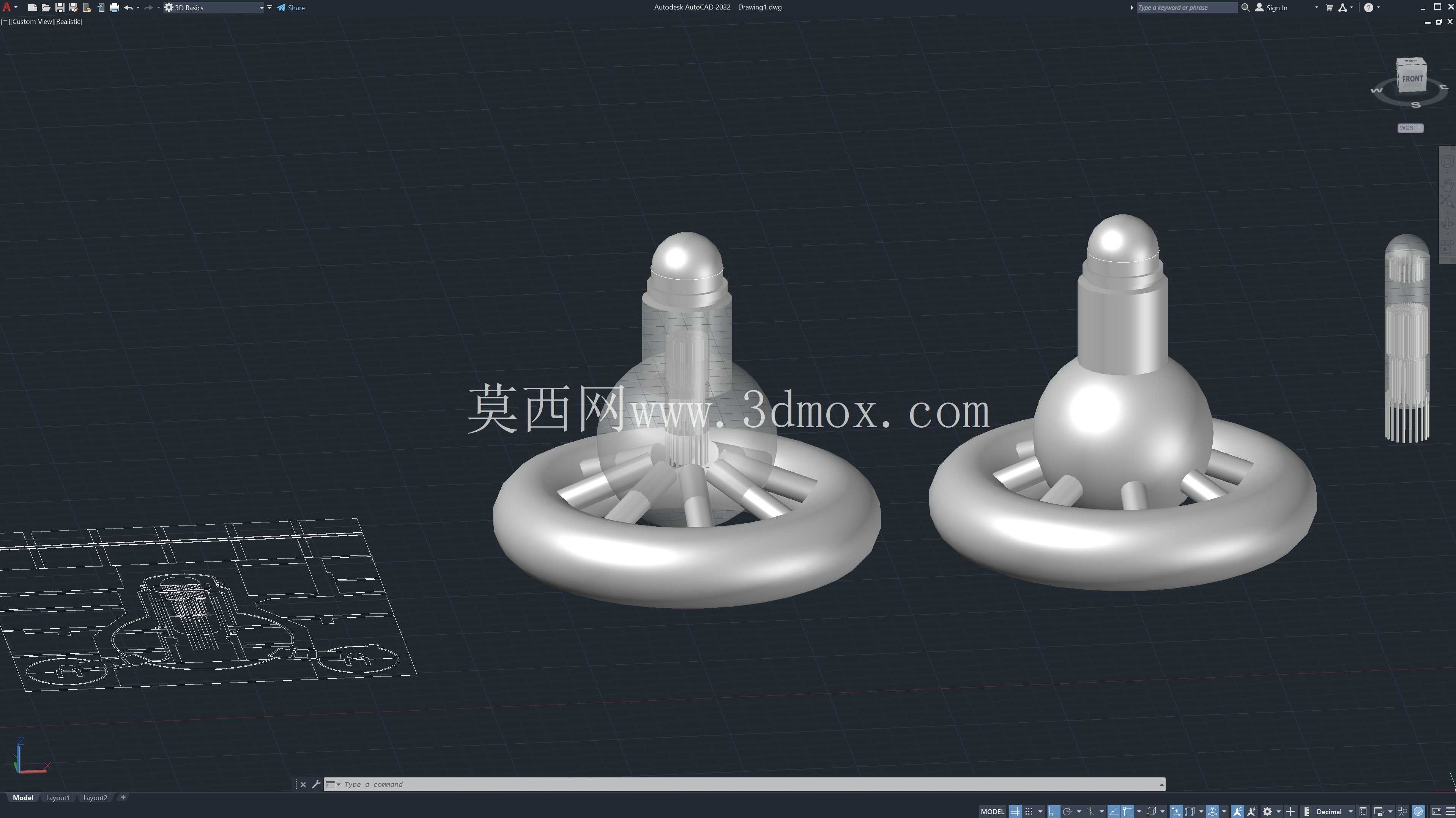

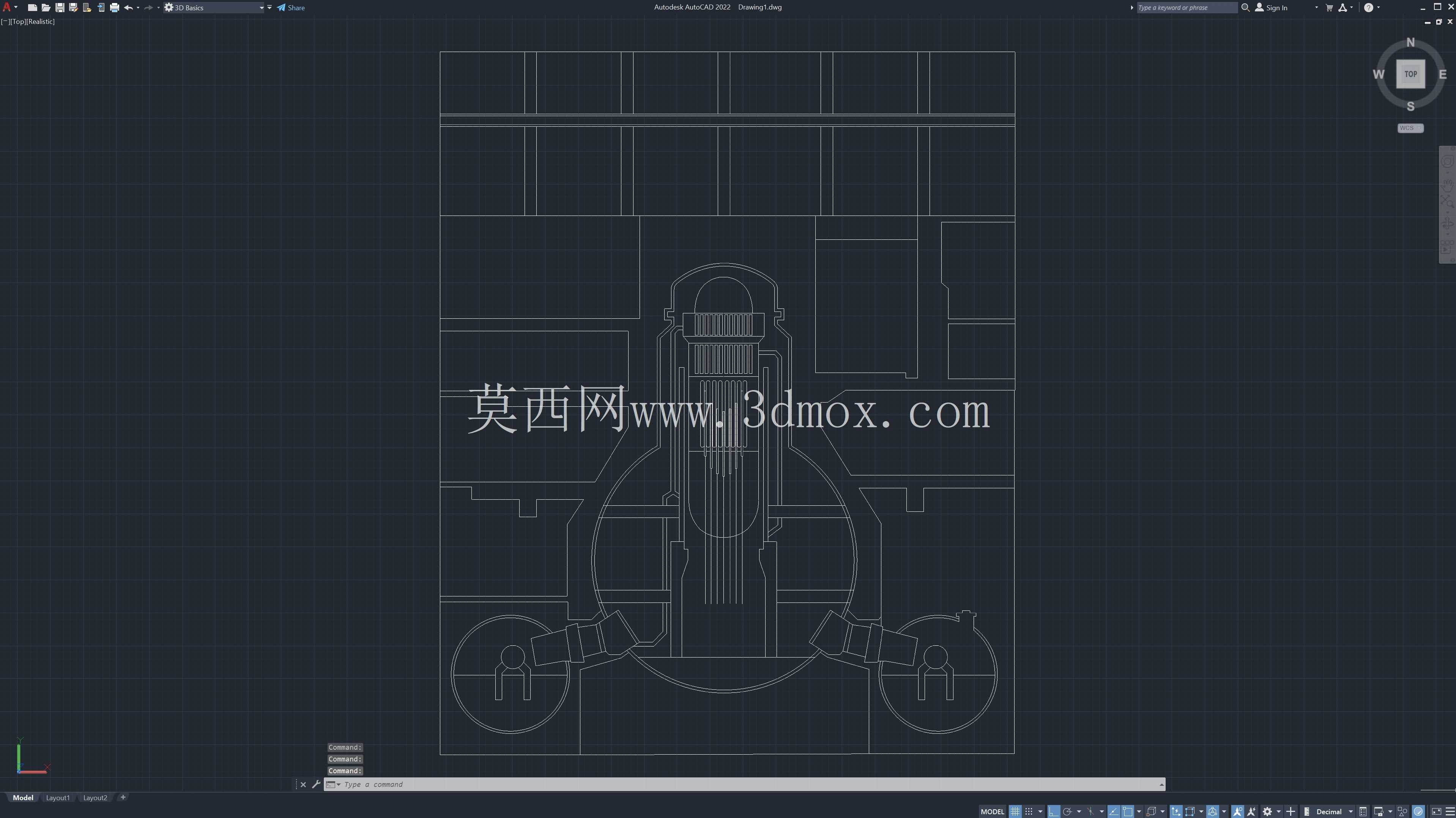

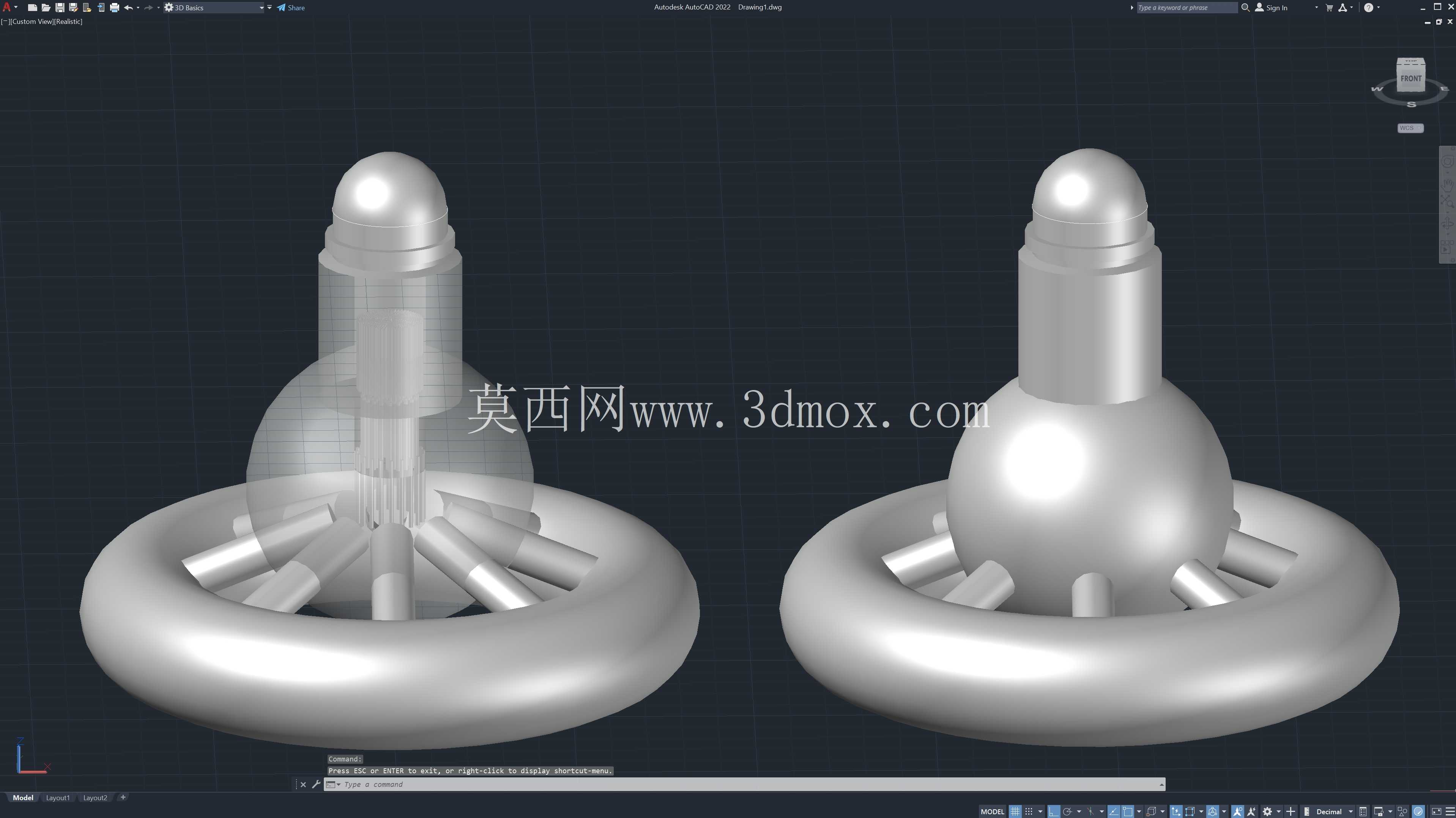

从实际应用场景来看，这类沸水堆结构多用于滨海商用核电站，单堆功率通常在百万千瓦级，依靠轻水作为冷却剂和慢化剂，冷却剂在堆芯内直接沸腾产生蒸汽，省去了蒸汽发生器环节，相比压水堆系统回路更简洁，但对堆内构件的耐辐照性能、汽水分离效率提出了更高要求。设计过程中首先明确了堆内各部件的功能边界：下部环形腔体为冷却剂入口腔室，来自主泵的冷却剂通过环形通道均匀分配到堆芯燃料组件间隙，向上流动过程中带走裂变产生的热量，逐渐达到饱和温度并产生蒸汽，上部的导流段则用于引导汽水混合物进入堆顶的汽水分离装置，避免液态水直接进入汽轮机造成叶片水蚀。

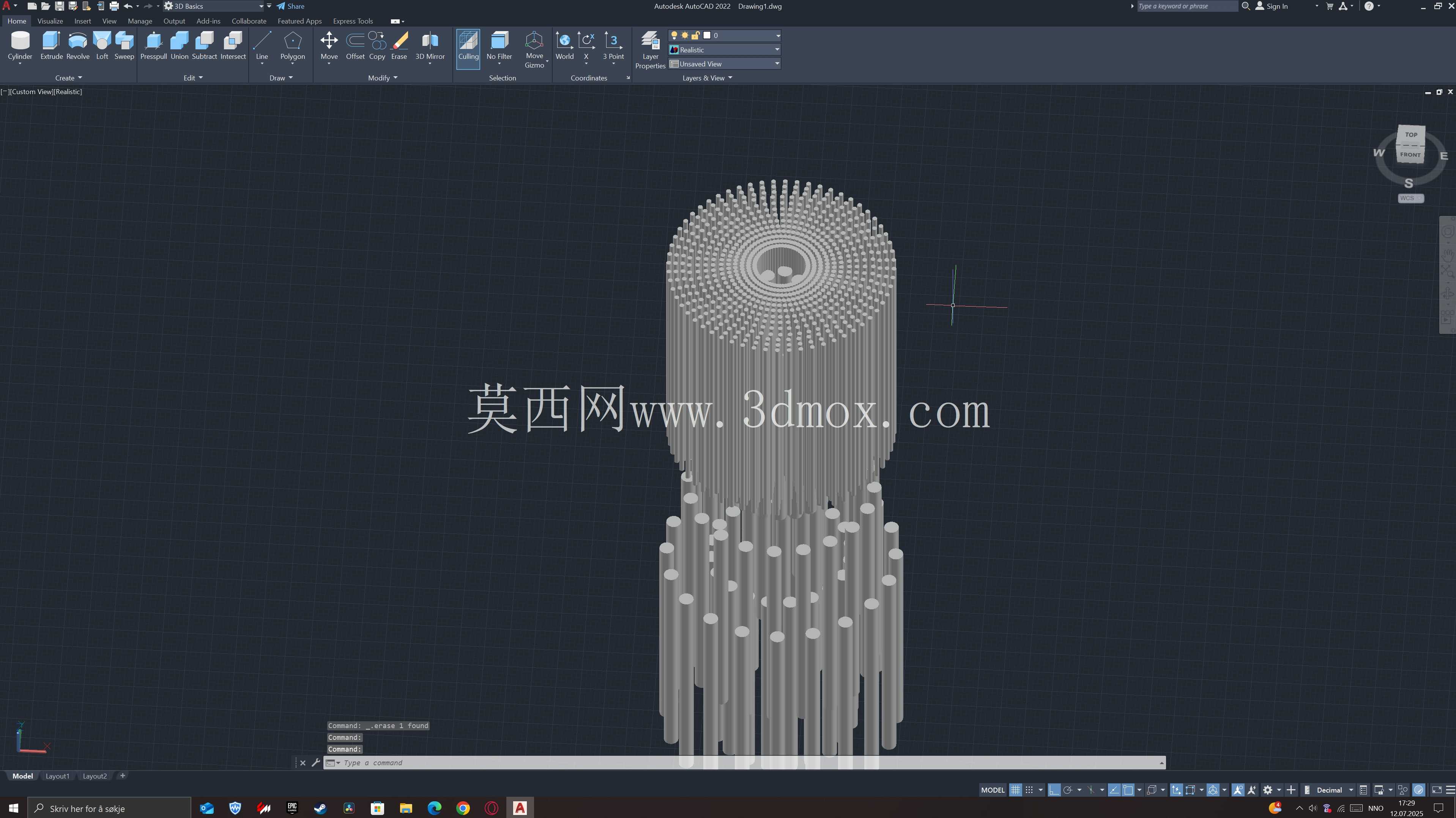

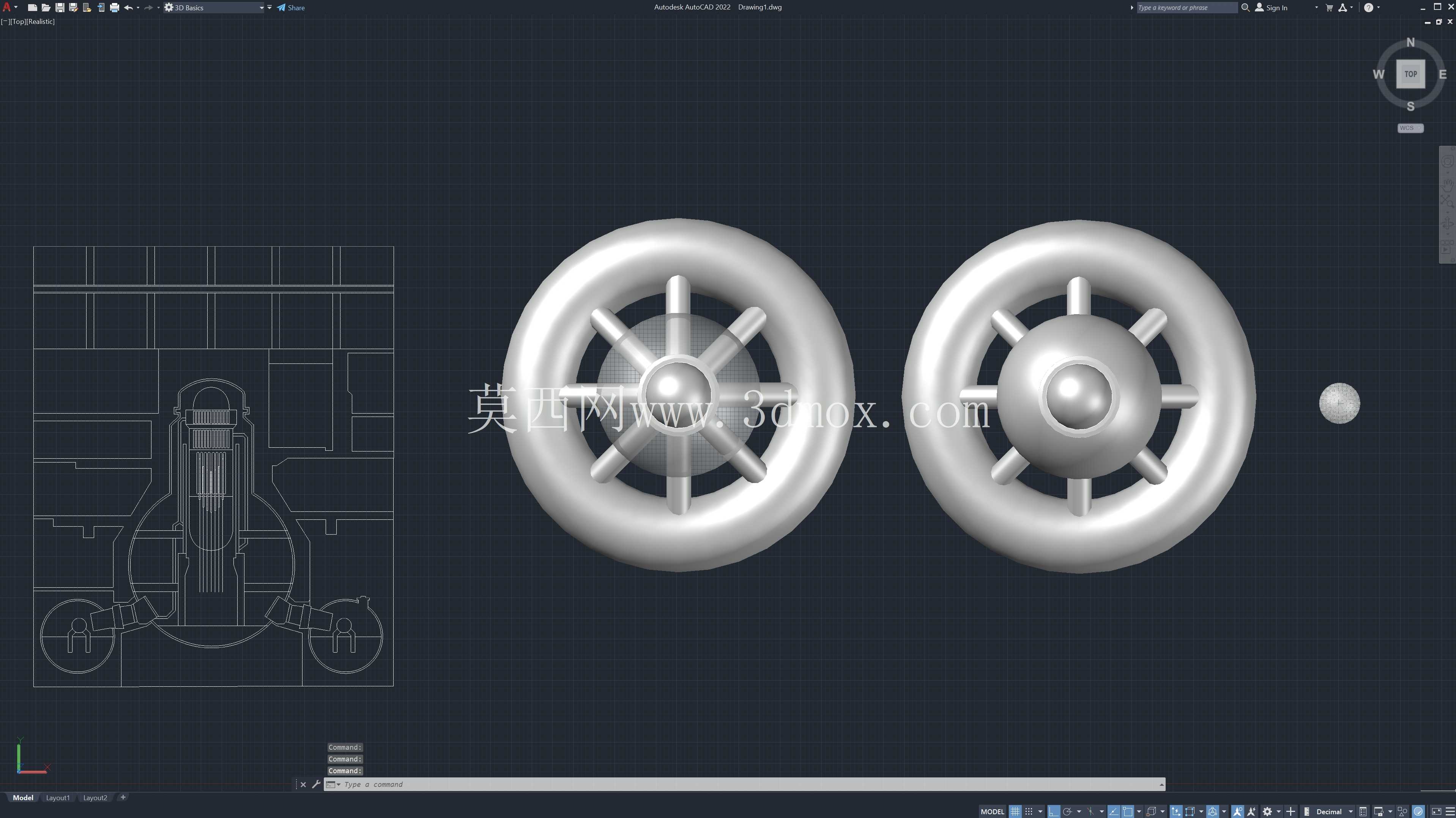

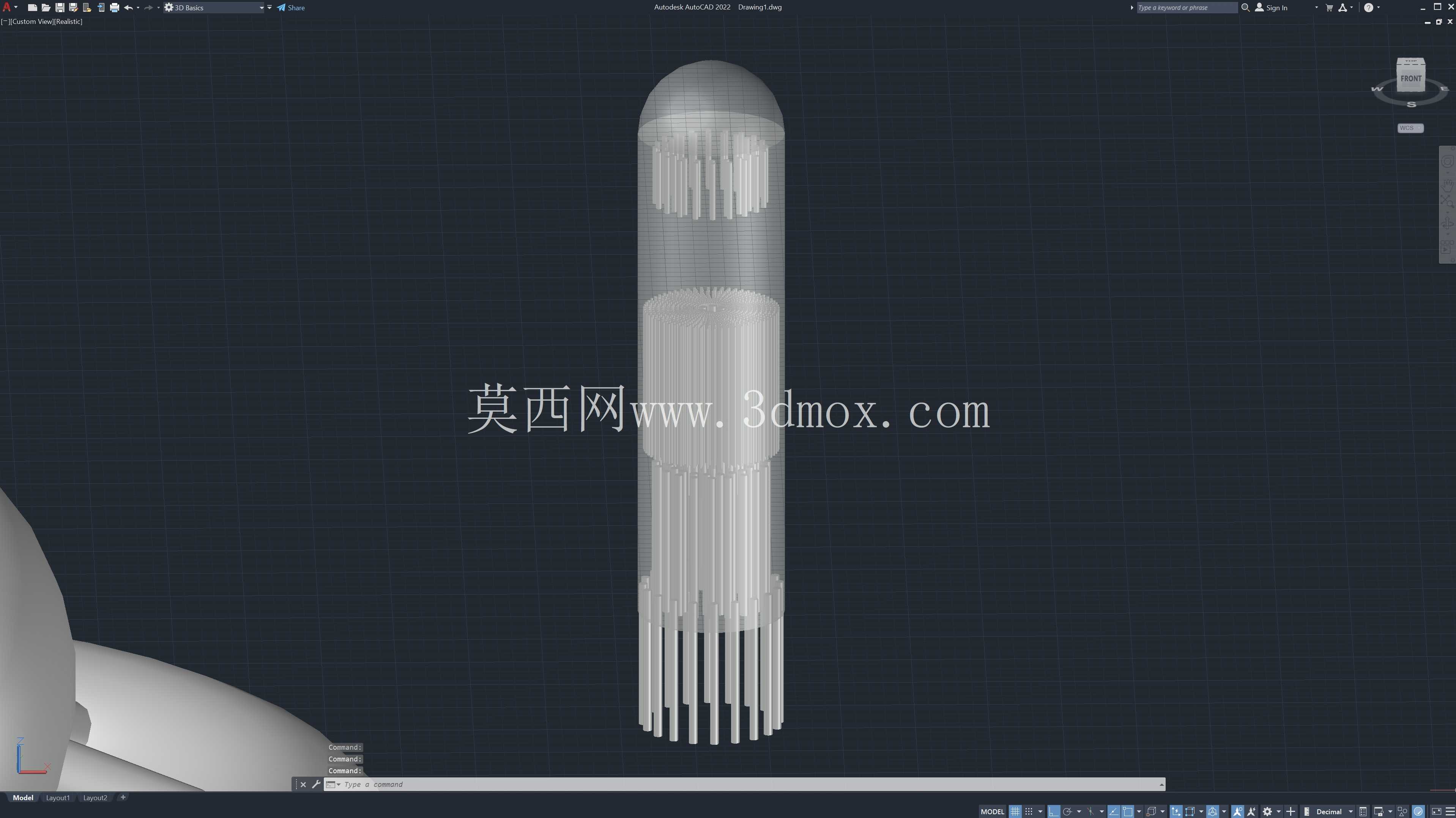

外形尺寸方面，设计时参考现役同类型堆型的比例关系，下部环形支撑结构的外径与堆芯压力容器的内径保持合理间隙，既满足冷却剂通流面积要求，又能为堆内构件提供足够的支撑刚度，避免长期运行在高温高压高辐照环境下出现结构蠕变。上部的控制棒导向段采用阶梯式变径设计，既匹配控制棒的驱动行程，又减少了导向段内部的流道阻力，避免冷却剂在该区域形成涡流造成局部流量分配不均。堆芯下部的支撑肋板采用放射状均匀布局，共设置12组支撑肋，每个肋板的厚度与角度经过流场仿真校核，确保进入堆芯的冷却剂流量偏差控制在工程允许范围内，避免个别燃料组件因冷却不足出现过热损坏。

设计思路上优先考虑结构的可制造性与安装便利性，下部环形结构与上部筒体采用分段式设计，对接面设置定位止口，安装时可先将下部支撑结构吊装入压力容器就位，再依次安装堆芯燃料组件吊篮、上部导向段，最后安装堆顶封头，各段的连接位置预留了足够的安装操作空间，匹配核电站反应堆厂房内的吊装设备作业半径。结构的壁厚设计充分考虑了内压载荷与辐照肿胀的影响，在冷却剂接触的内壁面预留了足够的腐蚀裕量，满足核电站60年设计寿命的使用要求。

从功能特性来看，该结构设计重点优化了堆芯入口的流量分配性能，环形腔室的流道截面采用渐变设计，从入口到远端的通流面积逐渐变化，抵消沿程阻力造成的流量衰减，确保整个堆芯横截面上的冷却剂流速均匀。上部导向段的内壁设置了导流槽，可引导上升的汽水混合物形成稳定的旋流，提升后续汽水分离的效率，减少蒸汽带水率。下部支撑结构的环形腔底部设置了疏水口，在停堆检修时可排净腔室内的残留冷却剂，避免残留水造成局部腐蚀。

在安装边界的处理上，设计时充分考虑了堆内构件与压力容器的配合公差，环形支撑结构的外圆与压力容器内壁的间隙控制在合理范围，既允许结构在高温下的热膨胀位移，又避免间隙过大造成冷却剂旁流，降低堆芯有效冷却流量。上部导向段与堆顶封头的对接位置设置了密封结构安装槽，可适配金属C型密封环，确保一回路压力边界的密封性，防止带放射性的冷却剂泄漏。整个结构的所有棱角位置都做了圆角过渡处理，避免在高辐照环境下出现应力集中，降低辐照辅助应力腐蚀开裂的风险，提升结构长期运行的可靠性。
