集装箱船中部货舱分段结构设计模型

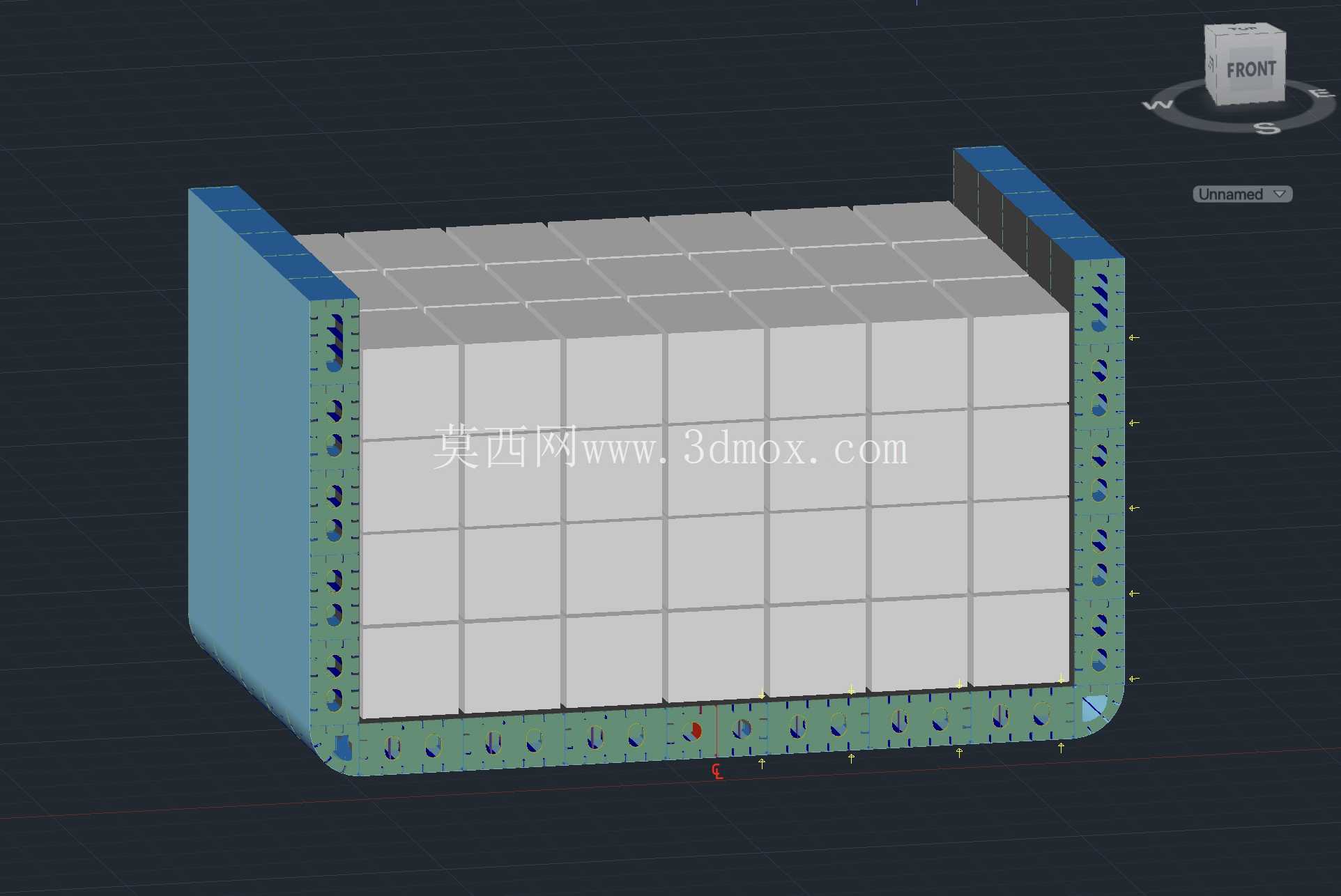

该模型呈现的是集装箱船中部货舱核心分段，对应船舶平行中体区域的典型舱段结构，这一区域是全船集装箱装载的核心承载区，结构设计直接决定船舶的载货效率、航行结构安全与码头装卸适配性。从实际航运场景来看，中部舱段远离船舶首尾的线型变化区，船体线型平直，是集装箱堆装效率最高的区域，绝大多数干线集装箱船的中部舱段会采用大开口设计，最大化利用甲板与舱内空间堆装标准集装箱，模型还原的正是这类大开口舱段的核心结构特征。

从结构功能来看，模型呈现的双层舷侧结构是集装箱船中部舱段的核心防护结构，区别于散货船的单舷侧设计，集装箱船的双层舷侧内部设置纵向骨材与横向强框，一方面可以抵御船舶靠泊时的码头碰撞、航行中的舷侧外力冲击，避免舱内集装箱直接受外力破损，另一方面双层壳内部的空间可作为压载水舱、管隧通道，布置压载管路、消防管路与电缆托架，无需占用货舱有效装载空间。舷侧结构上规则排布的开孔，分别对应骨材穿越孔、流水孔、透气孔与人员检修通道，开孔位置均做了补强设计，避免应力集中导致的结构疲劳，这也是船体结构设计中针对大开口舱段的必要优化——大开口设计会削弱船体总纵强度，双层舷侧与纵向连续的舱口围板、双层底结构共同构成总纵强度的承力体系，抵消波浪弯矩对船体的作用。

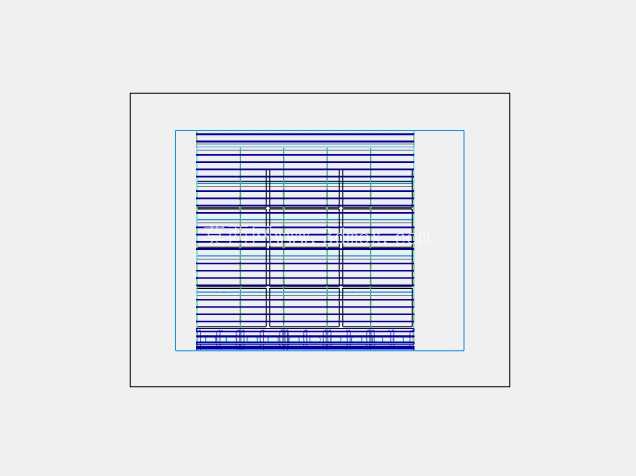

模型中舱内规则的网格状分隔，对应集装箱的箱位导轨与堆装定位结构，每个网格单元严格匹配标准集装箱的外形尺寸，横向与纵向的间距预留了集装箱吊装的作业间隙，导轨结构从双层底顶部一直延伸至舱口围顶部，集装箱装卸时可沿导轨滑入指定箱位，无需额外调整对位，大幅提升码头装卸效率，同时在船舶横摇、纵摇时限制集装箱位移，避免堆装的集装箱发生倾覆、碰撞。舱底位置的结构对应双层底内底与箱脚底座，每个箱位的底座位置严格对齐集装箱角件尺寸，堆装时集装箱角件直接落于底座的止跳装置上，配合扭锁结构实现集装箱与船体的刚性固定，可抵御航行中恶劣海况下的加速度载荷。

从设计思路来看，该舱段的结构排布完全围绕集装箱标准化装载需求展开，舱段的宽度方向适配标准集装箱的横向排布数量，长度方向对应多个20英尺或40英尺集装箱的纵向排布长度，舷侧高度匹配舱内集装箱的堆装层数，同时兼顾甲板上集装箱堆装的视线要求与稳性要求。结构建模过程中，所有骨材的间距、板材厚度均遵循船体结构规范的最小要求，在保证总纵强度、局部强度的前提下尽可能降低结构自重，提升船舶的载重吨利用率——对于集装箱船而言，中部舱段的结构重量控制直接影响全船的载货能力，过重的船体结构会压缩集装箱的装载重量上限，因此建模时对每一处强框、骨材的尺寸都做了载荷校核，确保在不同装载工况、波浪载荷下的结构应力均在许用范围内。

从安装边界来看，该舱段作为船体中部的标准分段，两端的对接端面设置了余量线与对位标记，可与相邻的货舱分段实现快速对接，分段端面的纵向骨材、板材均预留了焊接坡口，对接时可保证纵向结构的连续性，维持全船总纵强度的传递。舱段顶部的舱口围结构预留了舱盖安装的轨道与密封槽位，可适配吊离式舱盖的安装需求，舱盖关闭后可保证舱内的水密性，避免上浪海水进入货舱损坏集装箱货物。舷侧顶部的通道结构预留了栏杆、消防设备的安装点位，满足船舶航行中的人员巡检与消防作业需求。这类中部舱段的结构设计通用性极强，同型船舶的中部舱段可采用标准化分段建造，大幅缩短船台建造周期，降低建造成本，是集装箱船批量建造中最核心的标准化分段单元。
