可3D打印木质纹理遥控竞速摩托艇结构设计

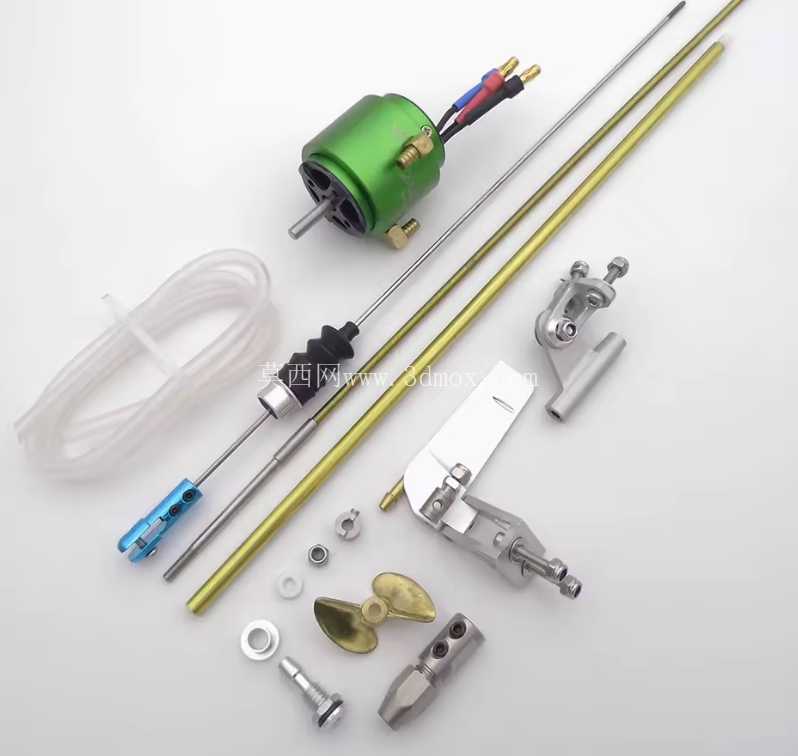

这款遥控摩托艇的结构设计围绕70厘米级别的航模竞速场景展开，适配无刷水冷电机的安装边界，动力输出轴与舵机的安装位预留了36mm直径的标准舵系匹配空间，可直接适配市面主流金属齿轮微型伺服舵机，无需额外做安装位的二次扩孔或打磨。从实际组装测试的反馈来看，全船零件拆分逻辑充分考虑了FDM3D打印的工艺特性，船体主体部分做了壁厚优化，在保证100%填充打印时的水密性基础上，非受力结构区域可适当降低填充率来控制整船重量，静止状态下船体的水线位置经过反复调校，可保证船体自然浮态时的重心与浮心匹配，避免航行时出现埋首或侧倾问题。

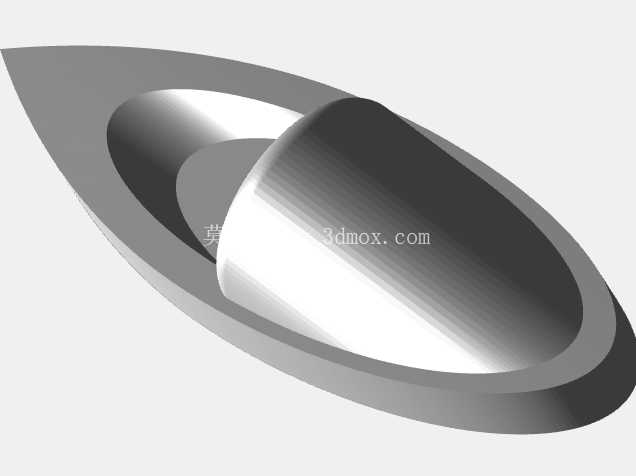

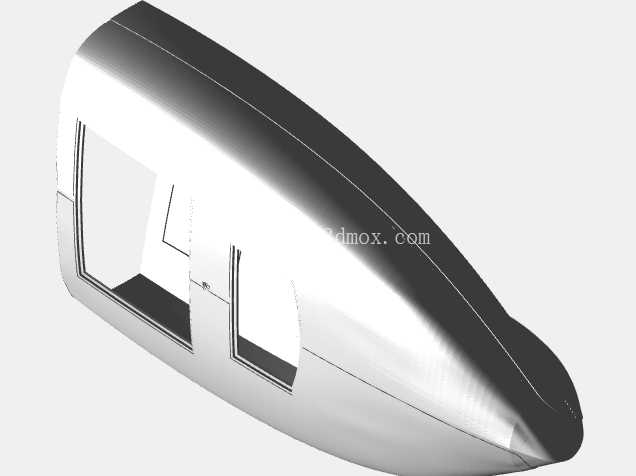

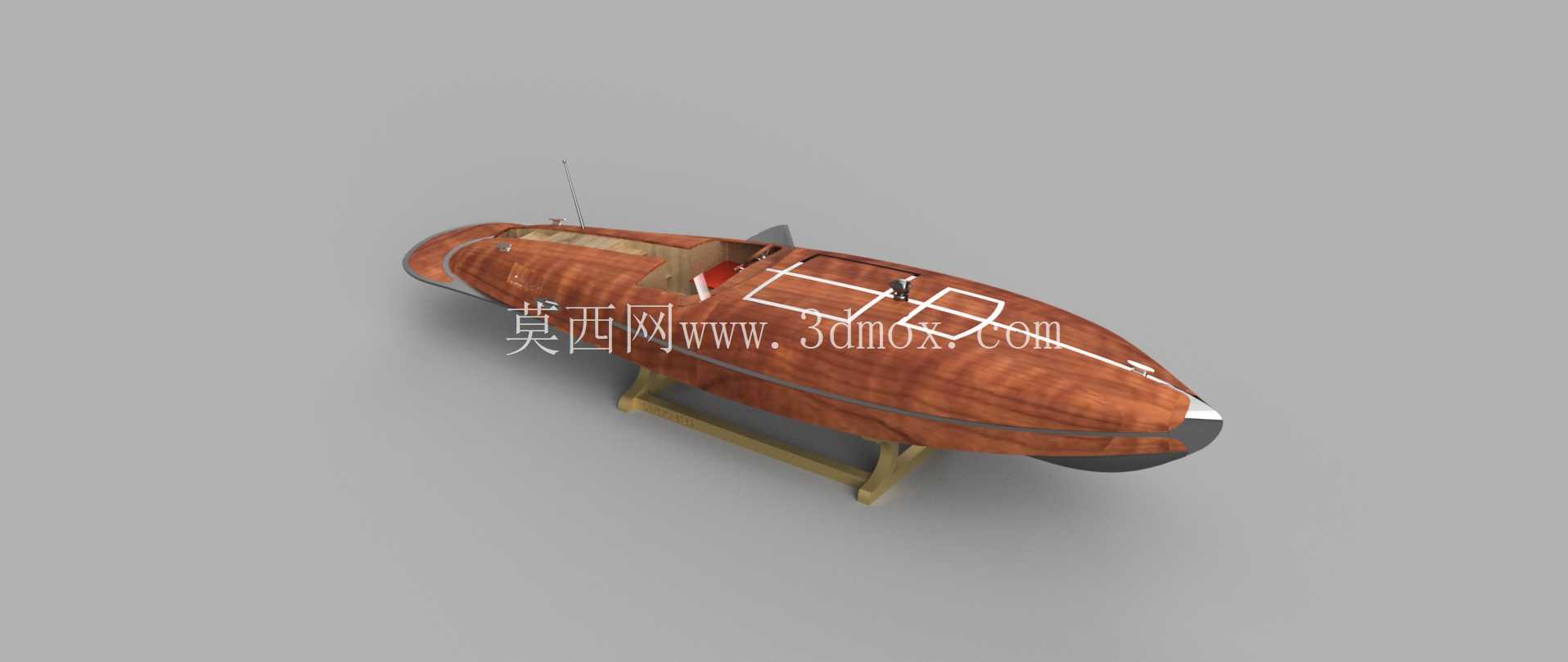

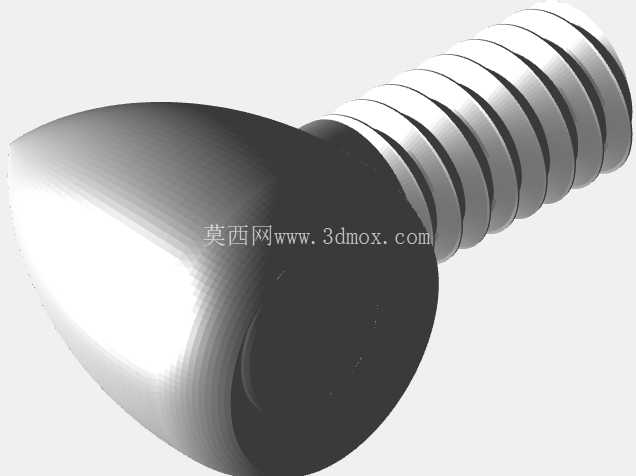

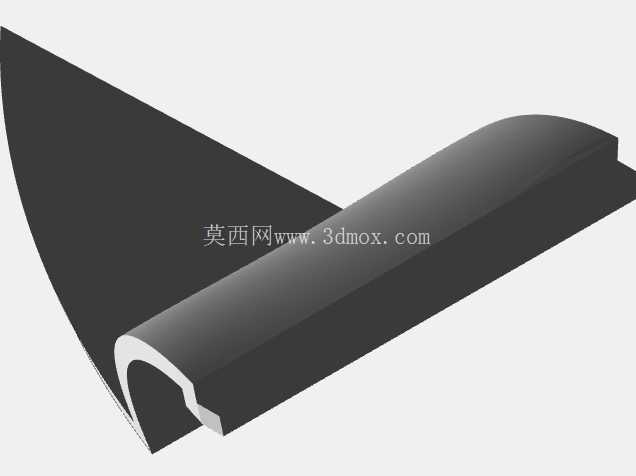

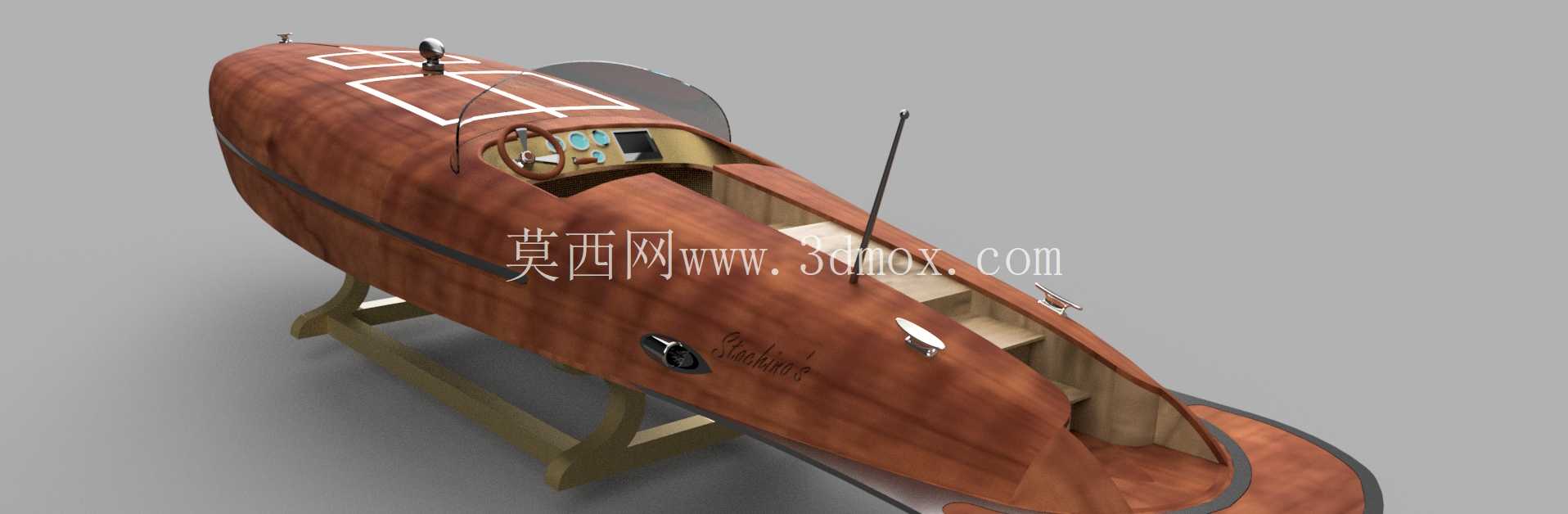

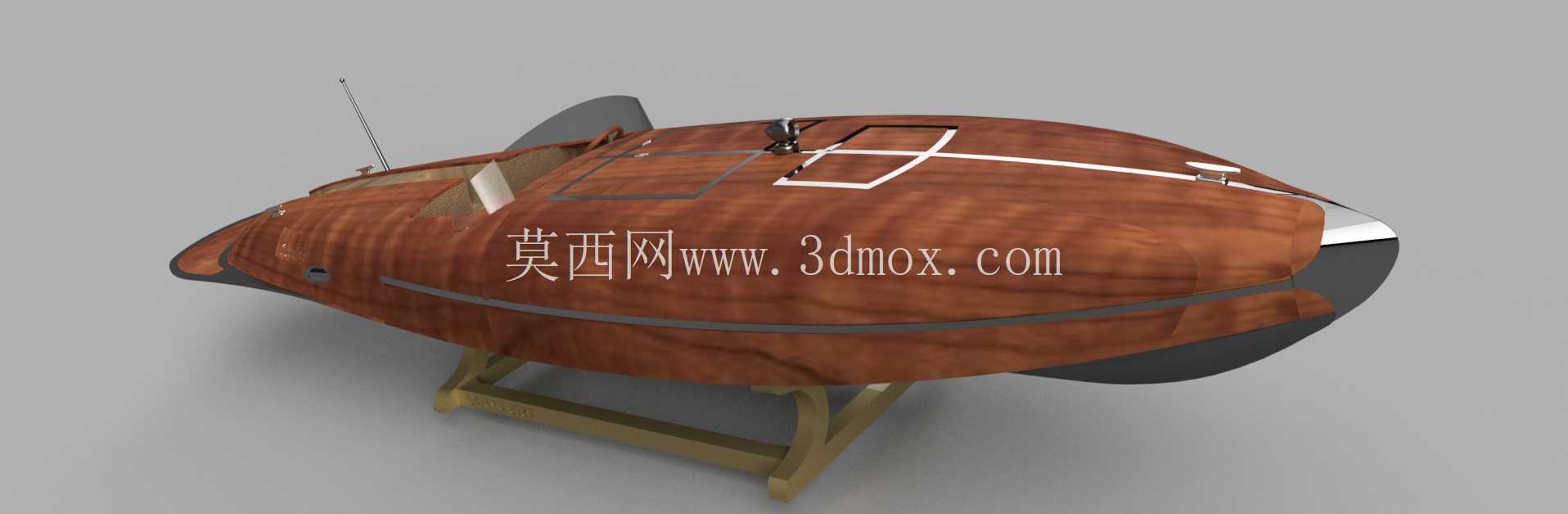

船体外形采用复古竞速艇的流线型设计，上层建筑的木纹纹理可通过PLA与木质复合耗材直接打印呈现，无需后期额外做木纹包覆处理，挡风玻璃位置预留了透明树脂打印的安装卡槽，小尺寸细节结构比如系缆桩、舱口压条均采用树脂打印工艺制作，保证细节精度的同时控制整体打印难度。整船的水密性设计是核心考量点，船体拼接缝位置预留了0.4mm的打胶槽，打印完成后配合玻璃纤维织物与环氧树脂做接缝处理，即可满足高速航行时的水下船体不漏水要求，若追求更轻量化的航行表现，船体主体可采用LW-PLA轻型耗材打印，相比普通PLA耗材可降低近一半的船体自重，更适合竞速场景下的动力输出匹配。

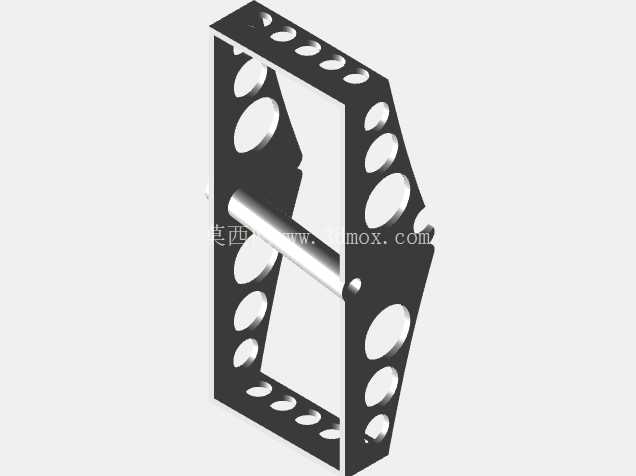

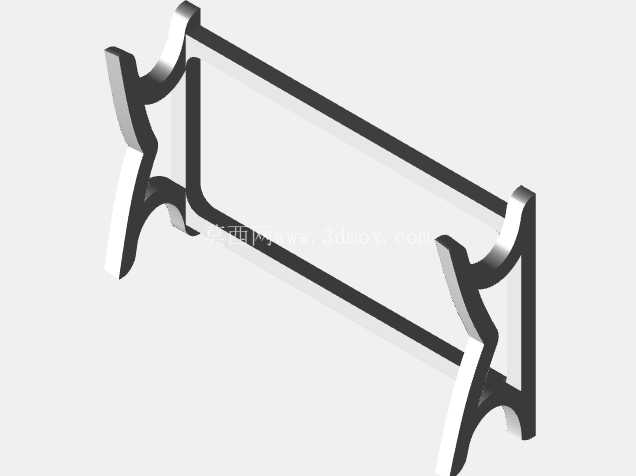

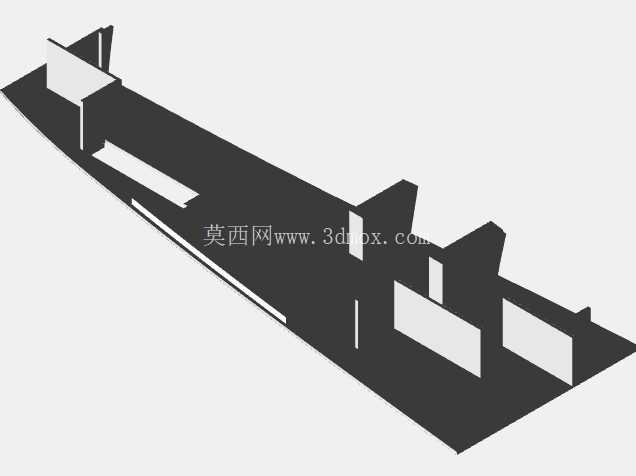

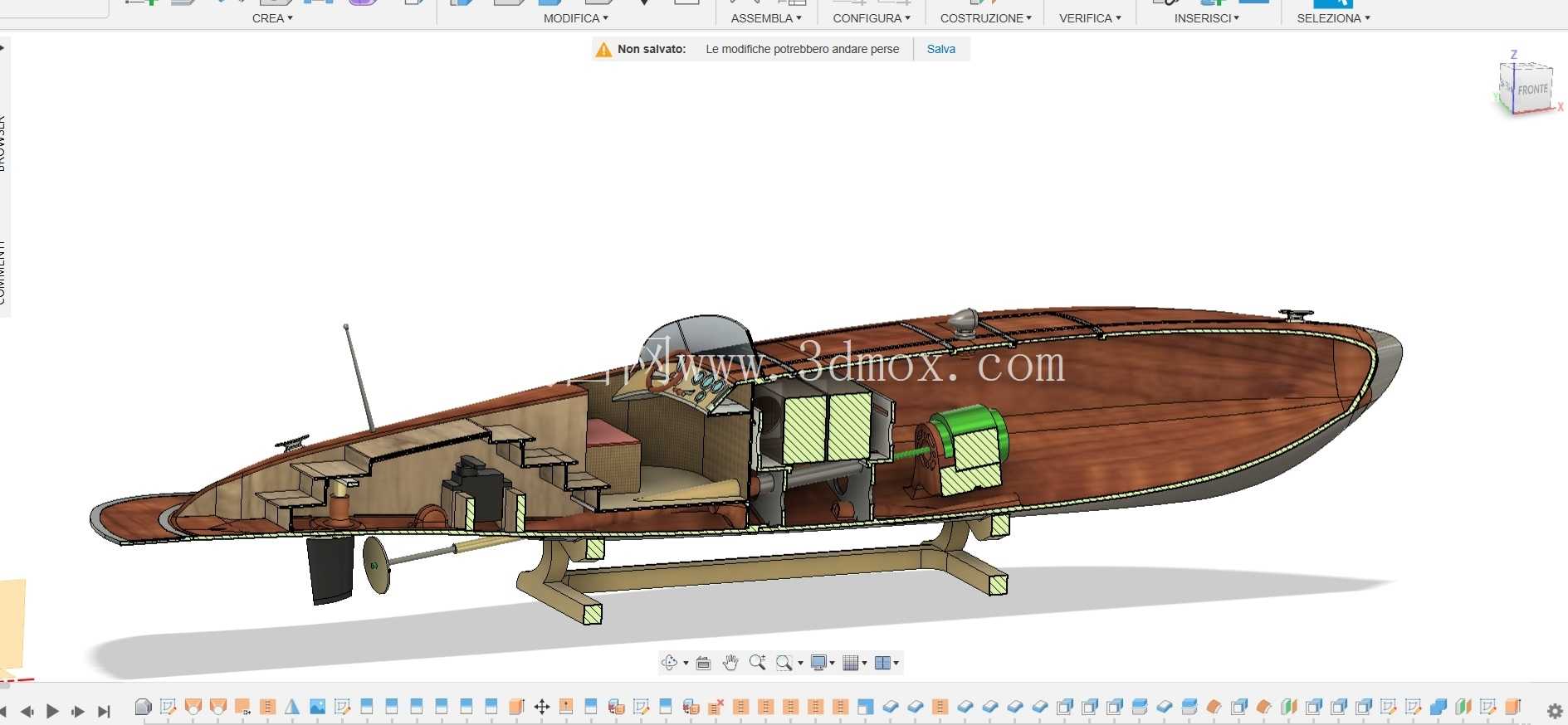

动力舱的布局做了分舱隔离设计，电池仓与电调仓分别设置独立的舱盖密封结构，避免航行时溅入的水接触电子元件，舵系的传动结构采用标准模数的动作凸轮匹配，可直接替换同螺纹规格的通用舵头配件，降低后期维护的配件采购成本。船底的滑行面做了断阶设计，高速航行时可减少船体与水面的接触面积，降低航行阻力，配套的展示支架采用简易榫卯结构，打印完成后可直接拼接组装，无需额外紧固件即可稳定承托船体，适合静态展示场景使用。

从结构设计的通用性来看，整船的零件拆分均做了打印支撑优化，所有外露面均设置为无支撑打印角度，减少后期支撑拆除的打磨工作量，零件之间的连接位采用定位凸台设计，组装时可快速对齐，降低组装难度。针对航模爱好者的实际使用场景，船体的重量控制方案做了多版本预留，日常休闲航行可采用普通PLA打印保证结构强度，参与竞速赛事时可更换轻型耗材搭配轻量化填充方案，配合水冷无刷电机的动力输出，可实现更高的航行速度。
