船舶甲板用红绿通道标记浮标结构设计

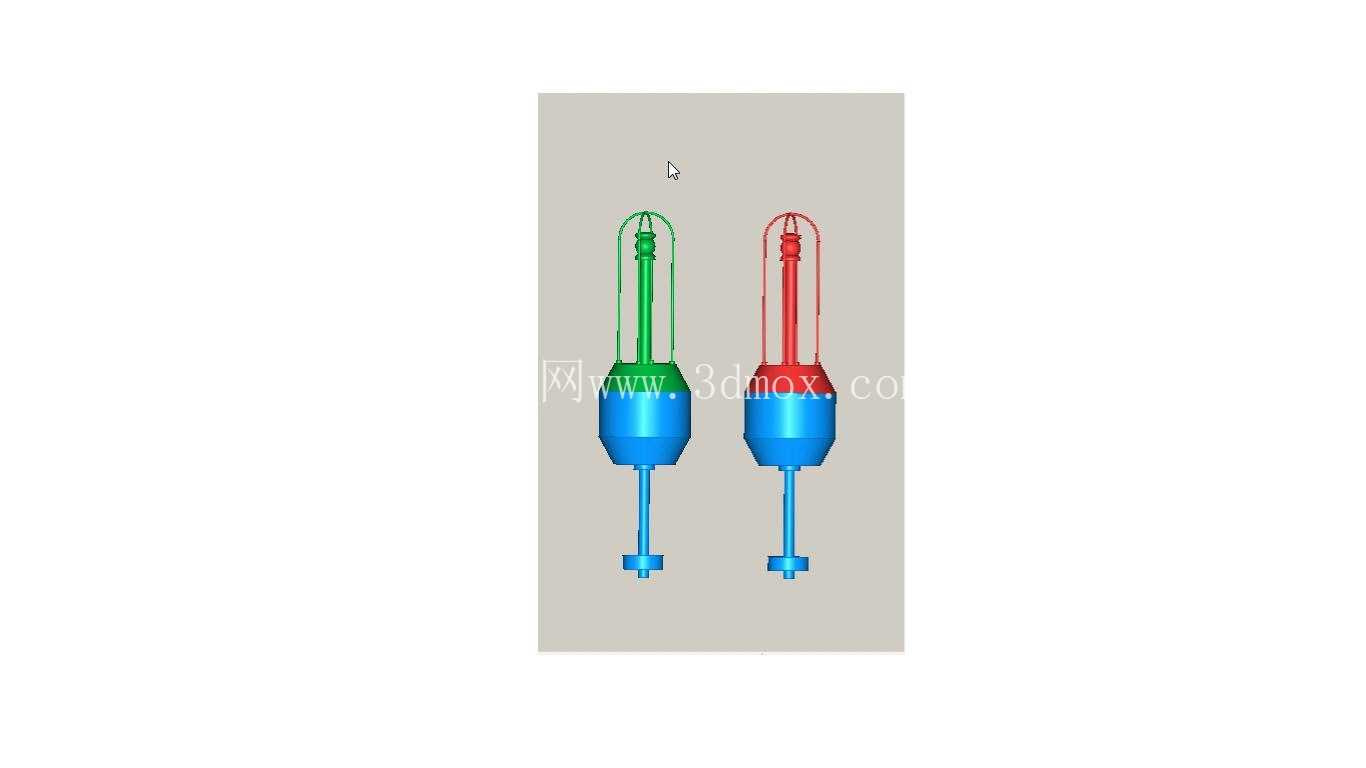

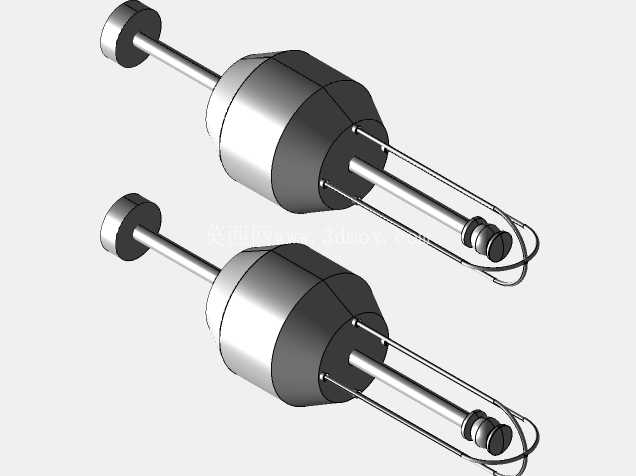

　　从功能特性来看，下部配重基座采用实心锥台衔接圆柱安装杆的结构，锥台段直径大于上部浮力舱直径，能够降低整体重心，当浮标放置在甲板标识位或者临时漂浮在水面做应急标识时，可保证上部标识杆始终保持竖直状态，不会因甲板振动、水面波动出现倒伏；中间浮力舱段采用圆弧过渡的鼓形结构，既能够在作为水面临时标识时提供足够浮力支撑上部标识杆，也能避免尖锐棱角在人员通行时造成磕碰，舱体表面做光滑圆弧处理，不易积存甲板上的积水、油污，日常清洁维护时仅需擦拭即可去除表面污渍。在民用船舶模型制作、小型内河作业船甲板标识配置场景中，通道标记浮标是承担甲板作业区域通道指引、危险边界提示的小型标识部件，这类浮标通常布置在甲板通行路径两侧、设备操作区边界位置，通过醒目的色彩区分不同功能通道，避免作业人员误入危险区域，也能在低光照、甲板湿滑的环境下提供清晰的视觉参照。本次设计的红绿两款通道标记浮标，采用上下分段式结构布局，下部为配重基座段，中间为浮力舱段，上部为标识杆段，整体结构遵循船用小型标识件的抗倾斜、易识别设计逻辑。

　　上部标识杆段采用笼式框架结构，而非实心杆设计，一方面能够降低整体重量，减少下部配重的负载，另一方面笼式结构在甲板遭遇强风时可让气流从框架间隙穿过，降低风阻对浮标稳定性的影响，标识杆顶端做圆弧收头处理，避免尖锐顶端划伤作业人员。两款浮标分别采用红色、绿色作为标识色，遵循船舶行业通用的色彩标识规则，绿色用于标示安全通行通道、正常作业区域边界，红色用于标示禁止进入区域、危险设备周边边界，色彩覆盖标识杆上部笼式结构与浮力舱上半段，下半段浮力舱与配重基座统一采用蓝色，降低色彩涂装的工艺复杂度。

　　从安装边界来看，浮标整体高度控制在常规成人小腿高度范围内，不会遮挡作业人员观察甲板设备的视线，下部安装杆直径适配甲板上通用的小型标识件安装孔位，既可以直接插入甲板预留的安装孔做固定标识使用，也可以不做固定直接放置在甲板临时作业区域做临时通道标识，还可以在浮力舱底部加装密封端盖后作为水面漂浮标识使用，适配多种使用场景。设计过程中优先考虑结构的易加工性，所有回转体结构均可通过常规车削工艺完成加工，笼式标识杆的杆件可通过小直径圆材弯折后与基座焊接固定，无需复杂的模具投入，小批量制作时加工成本较低；结构各段衔接处均采用圆角过渡，不存在应力集中的锐角棱边，即使在船舶颠簸、人员意外碰撞的情况下，也不会出现结构断裂、棱角伤人的问题。

　　从实际使用的适配性来看，该浮标结构既可以用于等比例仿真船模的甲板配件还原，满足模型制作的细节仿真需求，也可以等比例放大后用于小型作业渔船、内河观光船的甲板通道标识，结构本身没有复杂的传动、电子组件，后期维护仅需检查表面涂装是否脱落、安装杆是否出现弯曲即可，无需复杂的维护保养流程。在结构细节处理上，浮力舱与配重基座的衔接位置做了内凹止口设计，两部分装配时可通过止口定位保证同轴度，避免出现上下段偏心导致浮标放置时倾斜的问题；标识杆与浮力舱的衔接位置做了加厚凸台，提升衔接处的结构强度，即使受到侧向碰撞，也不会在衔接位置出现断裂。针对甲板环境可能存在的油污、盐雾腐蚀问题，结构表面涂装时可在基础色漆外层增加一层耐候清漆，提升结构表面的抗腐蚀能力，延长在户外船舶甲板环境下的使用寿命；配重基座底部做了平面处理，放置在平整甲板表面时可保持稳定，不会出现自行滑动移位的情况，若需要长期固定，可在底部平面预留沉头螺丝孔，通过螺丝直接固定在甲板表面，无需额外制作安装支架。
