模拟赛车用悬浮滑板电机直驱结构

这套直驱结构的核心设计目标，是为模拟赛车外设提供无传动间隙的力反馈输出，区别于常规带齿轮减速、皮带减速的模拟赛车方向盘驱动方案，磁力直接驱动的形式从根源上消除了传动背隙带来的力反馈失真问题，能更真实地还原赛车行驶过程中路面颠簸、轮胎抓地力变化、转向回正力矩的细微触感，面向追求拟真度的专业模拟赛车玩家、商用模拟赛车体验设备开发场景使用。

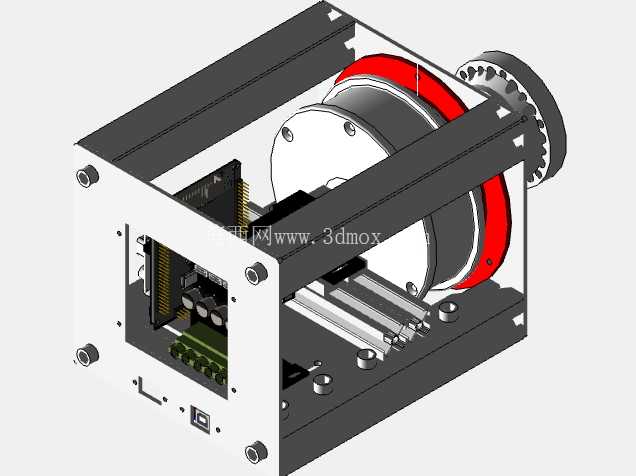

结构整体采用框架式安装基体，以标准工业铝型材拼接成方形安装腔体，型材槽道可灵活适配不同安装位置的调整需求，无需额外定制复杂的安装基座，在做外设整机集成时，可直接通过铝型材的标准槽口搭配T型螺栓完成与模拟赛车座舱支架的固定，安装边界可根据不同座舱的安装孔位做横向、纵向的位置微调，适配市面上多数主流的铝型材座舱、钢管焊接座舱的安装尺寸。腔体内部预留了足够的电气元件安装空间，可容纳电机驱动板、信号采集模块、接线端子等组件，所有电气元件都可固定在型材内部的安装板上，避免走线外露带来的干扰与结构干涉。

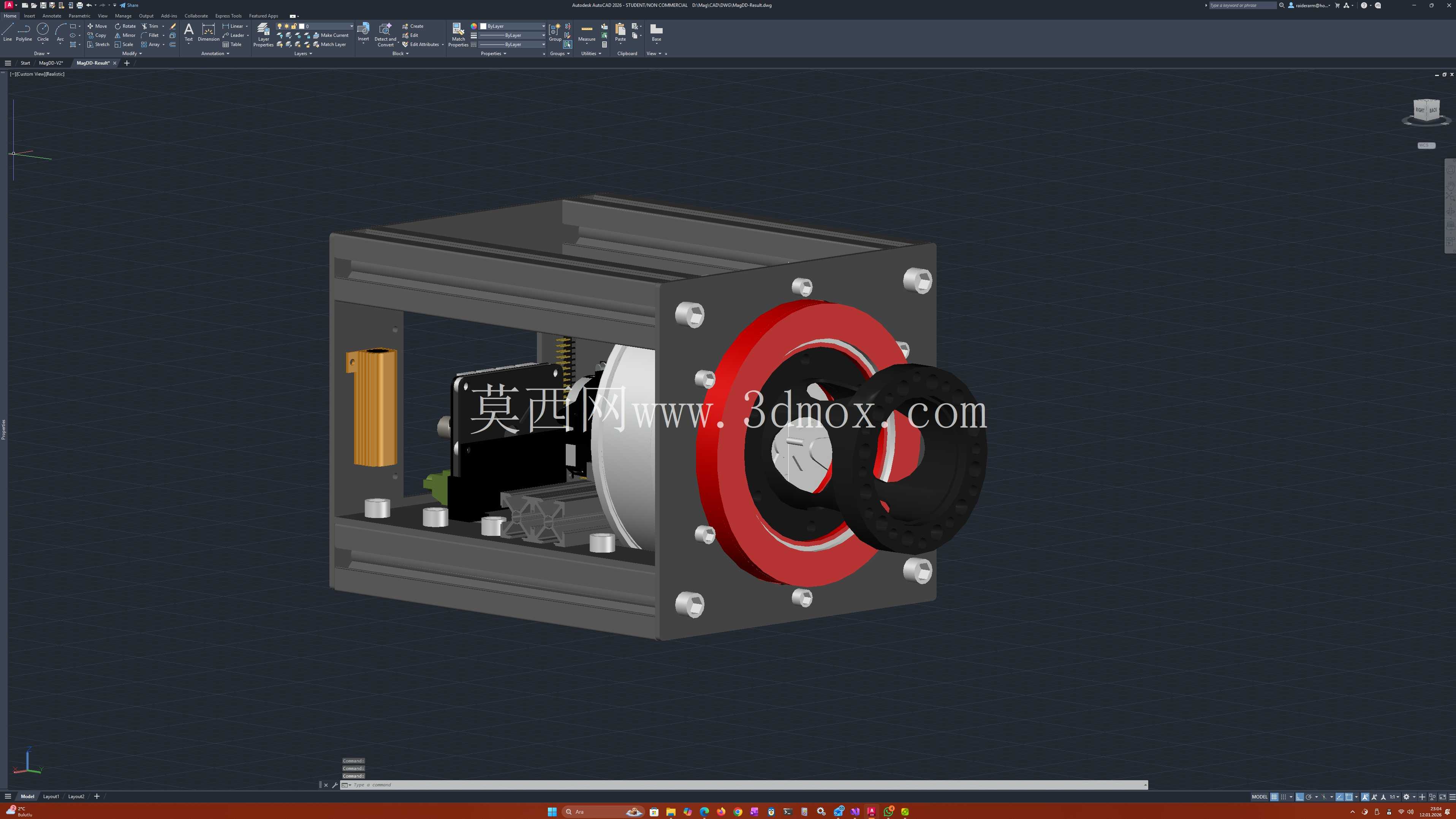

驱动端采用悬浮滑板外转子电机作为动力输出核心，这类电机本身具备低转速大扭矩的输出特性，无需额外减速机构即可输出足够的转向力矩，满足模拟赛车转向过程中不同力度的力反馈需求。电机输出端直接连接方向盘安装法兰，转向动作的力矩传递路径完全无中间传动环节，力反馈的响应延迟可以控制在极低水平，玩家操作方向盘时的动作可以直接同步到虚拟赛车的转向动作中，同时虚拟场景中的路面反馈也可以无衰减地传递到方向盘上。电机外侧设置了红色的限位与防护结构，可限制方向盘的最大转动角度，避免过度转动扯断内部连接线束，同时也能对电机定子、转子的连接部位起到防护作用，避免日常使用过程中灰尘、异物进入电机气隙，影响磁力耦合的稳定性。

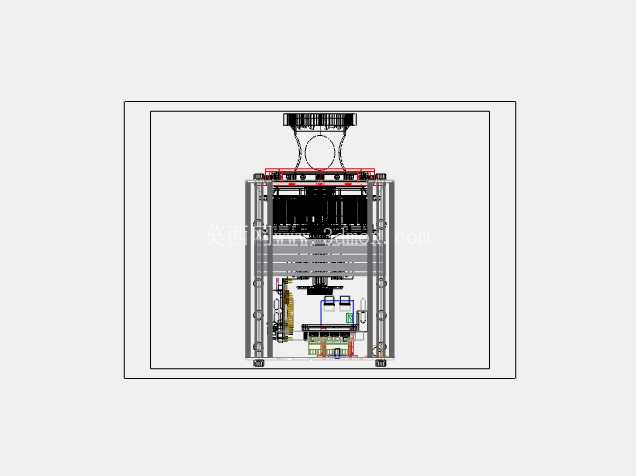

设计过程中重点考量了磁力耦合的气隙均匀性，转子与定子的同轴度通过铝型材框架的加工精度与安装定位槽保证，安装时无需复杂的同轴度调校，只要按照定位台阶将电机定子固定在框架端面上，转子即可自然保持均匀的气隙，降低了组装与后期维护的调校难度。输出端的黑色手轮结构既可以作为调试阶段的手动转动部件，方便设备组装完成后手动测试转动顺畅度、检查是否存在卡滞点，也可以作为小尺寸方向盘的临时替代结构，满足基础的功能测试需求。

整套结构的安装接口全部采用标准化设计，电机固定孔位、法兰输出尺寸都遵循通用模拟赛车外设的安装规范，后期更换不同规格的方向盘、加装快拆结构时，无需对主体框架做二次加工，直接替换对应的连接法兰即可完成适配。框架侧面预留了走线槽位，电机的动力线、编码器信号线都可以沿着铝型材槽道规整布置，避免转动过程中线束与运动部件发生摩擦缠绕，提升长期使用的可靠性。在实际集成应用中，这套直驱结构可以直接作为模拟赛车的转向核心模块，搭配对应的控制板、力反馈软件即可组成完整的直驱方向盘系统，相比市售同规格的成品直驱基座，结构更简洁，改装调整的灵活度更高，适合DIY玩家、小型模拟设备厂商做二次开发使用。结构设计上充分考虑了使用过程中的受力情况，铝型材框架的截面选型经过受力校核，在电机输出最大扭矩时框架不会产生形变，保证电机气隙始终保持均匀，不会因为框架变形导致转子与定子发生摩擦，影响使用寿命。端盖部位的固定螺丝全部采用内六角圆柱头螺丝，沉头安装后不会突出端面，避免安装方向盘时与连接部件发生干涉，整体外观规整，没有突出的尖锐结构，使用过程中不会出现剐蹭问题。
